Номер по Госреестру СИ: 80712-20
80712-20 Гигрометр точки росы
(Optidew 401)
Назначение средства измерений:
Гигрометр точки росы Optidew 401 (далее - гигрометр) предназначен для измерений температуры точки росы влаги в некоррозионных газовых средах.
Внешний вид.
Гигрометр точки росы
Рисунок № 1
Общие сведения
Дата публикации - 24.03.2021
Срок свидетельства -
Номер записи - 179780
ID в реестре СИ - 1385397
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификации нет, Optidew 401,
Производитель
Изготовитель - Фирма "Michell Instruments Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Гигрометр точки росы (Optidew 401)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Michell Instruments Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18016-02 01.01.2008 |
Гигрометры точки росы, Michell Instruments Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
18016-98 01.01.2004 |
Гигрометры точки росы, Michell Instruments Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
23309-02 |
Гигрометры, Cermet Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
25918-03 01.12.2008 |
Анализаторы температуры точки росы углеводородов, Condumax Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
25918-06 01.07.2011 |
Анализаторы температуры точки росы углеводородов, Condumax Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
25918-13 08.02.2018 |
Анализаторы температуры точки росы влаги и углеводородов, Condumax II Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
28367-04 01.01.2010 |
Генераторы влажного газа, Michell Instruments мод. HG-1, HG-10, DG-3, DG-4, DG-5, VDS, Opti-Cal Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
31015-06 01.02.2011 |
Гигрометры точки росы, Michell Instruments мод. S4000, Dewmet, Cermax, Transmet, Cermet II, Easidew, Optidew, Pura, Promet, Liquidew, Prodew Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
48434-11 28.11.2026 |
Генераторы влажного газа, Michell Instruments мод. HG-1, OptiCal, DG-4, VDS-3 Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
50304-12 29.06.2017 |
Гигрометры точки росы, Michell Instruments мод. S4000, S8000, Optidew, Easidew, Pura, MDM300, Transmet, Cermet II, Cermax, QMA2030, Promet, Liquidew Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
53549-13 |
Измеритель точки росы, Easidew TX I.S. Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
59944-15 13.02.2020 |
Гигрометры точки росы, Michell Instruments мод. S8000 RS Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
65148-16 15.09.2026 |
Газоанализаторы, Michell Instruments мод. XTC601, XTP601, XZR200, XZR400 Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
70078-17 29.12.2027 |
Преобразователи точки росы, серии Easidew Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
71717-18 |
Анализаторы влажности, QMA601 SN Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
72593-18 20.09.2029 |
Гигрометры портативные, MDM300 Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
73820-19 30.01.2029 |
Анализаторы температуры точки росы, Michell Instruments Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
74691-19 10.04.2029 |
Анализаторы влажности, QMA Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
80712-20 |
Гигрометр точки росы , Optidew 401 Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Гигрометр точки росы (Optidew 401)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (30002-13) | РСТ | 5 | 1 | 4 | 0 | 5 | 1 | 4 |
Стоимость поверки Гигрометр точки росы (Optidew 401)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Гигрометр функционирует под управлением встроенного программного обеспечения (ПО), которое осуществляет функции сбора, обработки, хранения на съемной карте памяти и отображения значений температуры точки росы, температуры, относительной влажности среды, избыточного давления при подключении через вход 4-20 мА измерительного преобразователя давления, а также передачи данных через интерфейс связи RS485; USB на ПК.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
V1.010 |
Защита программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню средний по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом и на корпус электронного блока в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к гигрометру точки росы Optidew 401
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы «Michell Instruments Ltd.», Великобритания
Поверка
Поверкаосуществляется по документу МП 2411-0176-2020 «ГСИ. Гигрометр точки росы Optidew 401. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 октября 2020 г. Основные средства поверки:
- генератор влажного газа Michell Instruments модификации DG-4, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48434-11.
- термометры сопротивления эталонные ЭТС-100М 3-го разряда, регистрационный номер в Федеральном информационном фонде 70903-18;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.3, регистрационный номер в Федеральном информационном фонде 33744-07;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик гигрометра с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Michell Instruments Ltd.», ВеликобританияАдрес: 48 Lancaster Way Business Park, Ely, Cambridgeshire, CB6 3NW Телефон: +44 (0) 1353 658000
Факс: +44 (0) 1353 658199
Е-mail: uk.info@michell.com
Web-сайт: www.michell.com/uk
Заявитель
Публичное акционерное общество «Микрон» (ПАО «Микрон») ИНН 7735007358Адрес: 124460, Москва, г. Зеленоград, Академика Валиева, д.6, стр.1 Телефон: +7 (495) 229-72-99, +7 (495) 229-71-00; факс: +7 (495) 229-77-02
Web-сайт: www.mikron.ru
Е-mail: mikron@mikron.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Принцип действия гигрометра основан на конденсационном методе измерений температуры точки росы влаги, заключающемся в определении температуры охлаждаемого зеркала, при которой достигается термодинамическое равновесие между конденсацией и испарением водяного пара с поверхности зеркала при установившейся толщине конденсированного слоя воды, либо льда. Чувствительный элемент гигрометров представляет собой плоское полированное зеркало, выполненное из меди с золотым покрытием, установленное на термоэлектрической батарее Пельтье, и оптическую систему фиксации толщины конденсированного слоя воды или льда. Оптическая система в непрерывном режиме определяет толщину осаждаемого на поверхности зеркала слоя воды или льда и управляет охлаждением и нагревом термоэлектрической батареи Пельтье. Измеренное значение температуры точки росы фиксируется встроенным в зеркало платиновым термометром сопротивления (Pt1000 класс А).
Конструктивно гигрометр состоит из настольного электронного блока с сенсорным дисплеем и подключенными к нему посредством кабелей зондов температуры точки росы и температуры (Pt100 класс А). Гигрометр отображает с разрешением два знака после целого числа измеренные значения температуры точки росы (°С), температуры (°С), относительной влажности среды (%) и избыточного (кПа) давления при подключении измерительного преобразователя.

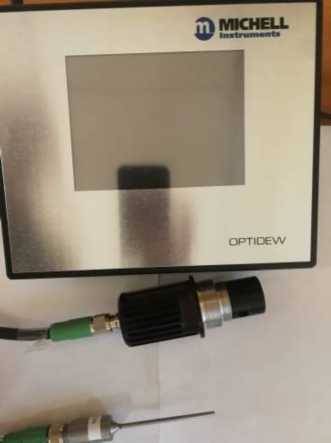

Общий вид гигрометра представлен на рисунке 1.
Пломбировка корпуса от
ованного доступа не предусмотрена.
Рисунок 1 - Общий вид гигрометра
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры точки росы, °С |
от -40 до +20 |
|
Пределы допускаемой абсолютной погрешности измерений температуры точки росы, °С |
±0,4 |
|
Диапазон измерений температуры, °С |
от -40 до +90 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С t- измеренное значение температуры, °С |
±(0,15 + 0,002-|t|) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменным током, В |
от 100 до 240 |
|
Частотой, Гц |
от 50 до 60 |
|
Потребляемая мощность, В^А, не более |
30 |
|
Габаритные размеры (Д*Ш*В), мм, не более |
220x175x120 |
|
Масса, кг |
1,7 |
|
Выходной сигнал силы тока, мА |
от 0(4) до 20 |
|
Интерфейс связи |
USB, RS485 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С |
от +20 до +24 |
|
- относительная влажность окружающего воздуха, % |
до 80 |
|
- диапазон избыточного давления измеряемого газа, МПа |
от 0,11 до 25 |
|
- диапазон атмосферного давления, МПа |
от 0,09 до 0,11 |
|
- расход газа, норм. л/мин |
от 0,1 до 2 |
|
- скорость потока, м/с, не более |
10 |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
4800 |
