Номер по Госреестру СИ: 70078-17
70078-17 Преобразователи точки росы
(серии Easidew)
Назначение средства измерений:
Преобразователи точки росы серии Easidew (далее по тексту - преобразователи) предназначены для непрерывных измерений температуры точки росы в газовых и жидких средах.

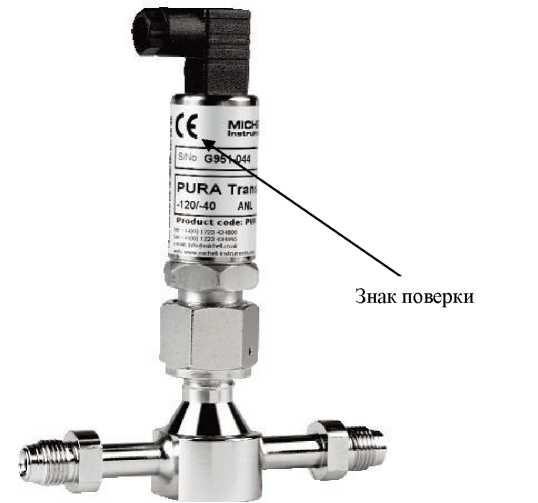

Внешний вид.
Преобразователи точки росы
Рисунок № 1

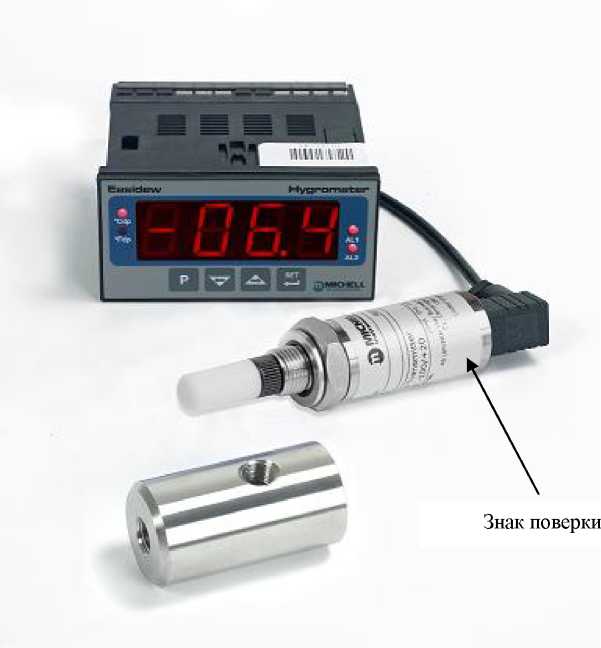

Внешний вид.
Преобразователи точки росы
Рисунок № 2

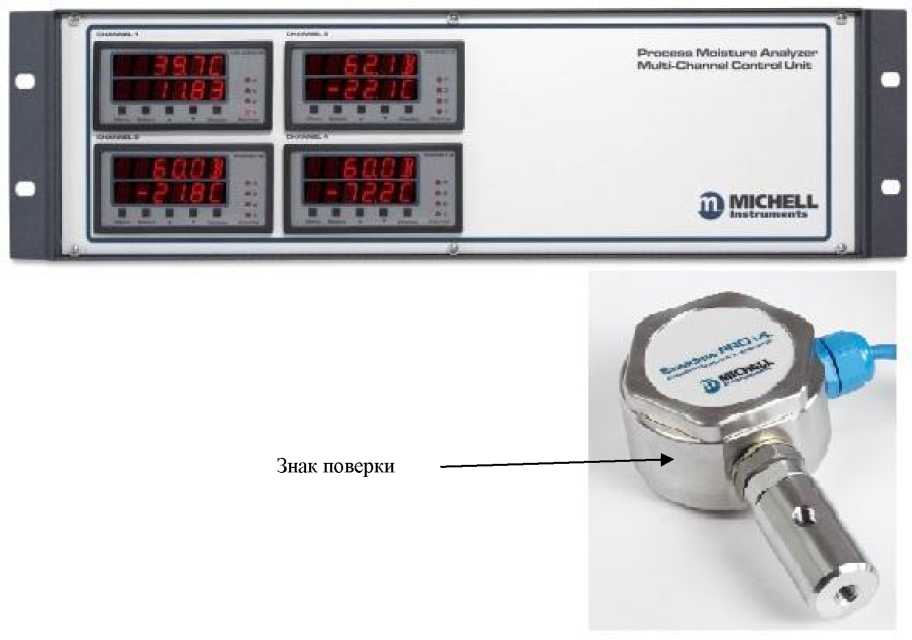

Внешний вид.
Преобразователи точки росы
Рисунок № 3

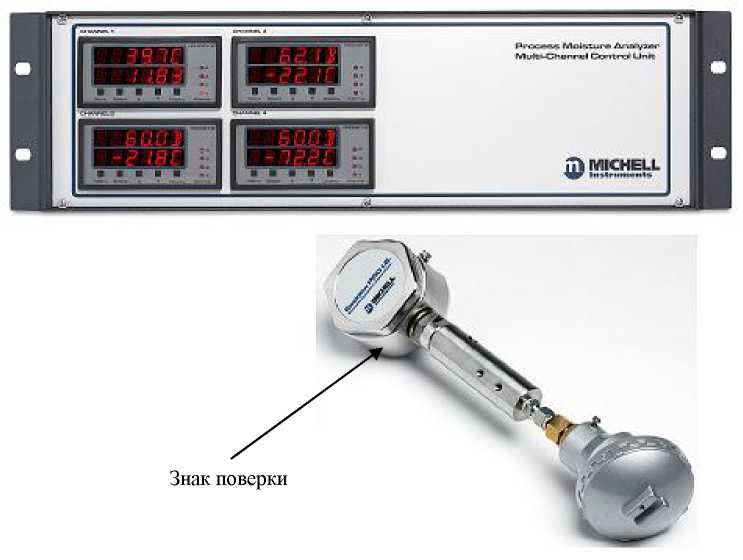

Внешний вид.
Преобразователи точки росы
Рисунок № 4

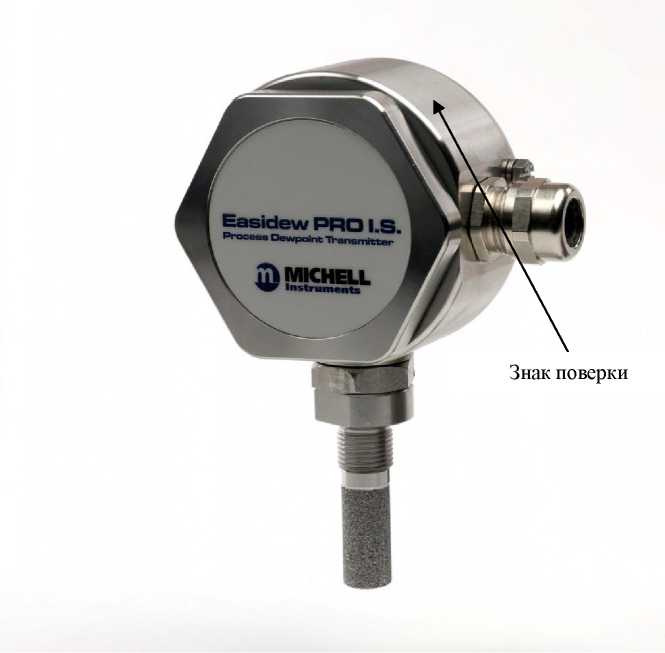

Внешний вид.
Преобразователи точки росы
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 29.12.2027
Номер записи - 161871
ID в реестре СИ - 384271
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Easidew Online, Easidew On-Line; исполнение H, Easidew IS исп. Н, Easidew I.S., исп. H, Easidew I.S. мод. H, Easidew I.S. исполнения H, Easidew I.S. исполнение Н, Easidew I.S. исполнение H, Easidew I.S. исп. Н, Easidew I.S. исп. H, Easidew I.S. H, Easidew I.S., Easidew H, Easidew PRO XP, Easidew, EA2-TX-100 HD, EA2-TX-100, "Easidew Transmitter", "Easidew PRO I.S.",

Производитель
Изготовитель - Фирма "Michell Instruments Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Статистика
Кол-во поверок - 1543
Выдано извещений - 104
Кол-во периодических поверок - 916
Кол-во средств измерений - 968
Кол-во владельцев - 100
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 426 дн.
Приказы РСТ, где упоминается данный тип СИ
№3028 от 2017.12.29 Об утверждении типов средств измерений
№2460 от 2022.10.04 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
№627 от 2024.03.05 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Преобразователи точки росы (серии Easidew)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70078-17 Преобразователи точки росы (серии Easidew) Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
74313-19 Преобразователи точки росы (FAS-SW) Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел") (РОССИЯ Московская обл., г. Дедовск) |
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18016-02 01.01.2008 |
Гигрометры точки росы, Michell Instruments Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
18016-98 01.01.2004 |
Гигрометры точки росы, Michell Instruments Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
23309-02 |
Гигрометры, Cermet Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
25918-03 01.12.2008 |
Анализаторы температуры точки росы углеводородов, Condumax Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
25918-06 01.07.2011 |
Анализаторы температуры точки росы углеводородов, Condumax Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
25918-13 08.02.2018 |
Анализаторы температуры точки росы влаги и углеводородов, Condumax II Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
28367-04 01.01.2010 |
Генераторы влажного газа, Michell Instruments мод. HG-1, HG-10, DG-3, DG-4, DG-5, VDS, Opti-Cal Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
31015-06 01.02.2011 |
Гигрометры точки росы, Michell Instruments мод. S4000, Dewmet, Cermax, Transmet, Cermet II, Easidew, Optidew, Pura, Promet, Liquidew, Prodew Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
48434-11 28.11.2026 |
Генераторы влажного газа, Michell Instruments мод. HG-1, OptiCal, DG-4, VDS-3 Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
50304-12 29.06.2017 |
Гигрометры точки росы, Michell Instruments мод. S4000, S8000, Optidew, Easidew, Pura, MDM300, Transmet, Cermet II, Cermax, QMA2030, Promet, Liquidew Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
53549-13 |
Измеритель точки росы, Easidew TX I.S. Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
59944-15 13.02.2020 |
Гигрометры точки росы, Michell Instruments мод. S8000 RS Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
65148-16 15.09.2026 |
Газоанализаторы, Michell Instruments мод. XTC601, XTP601, XZR200, XZR400 Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
70078-17 29.12.2027 |
Преобразователи точки росы, серии Easidew Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
71717-18 |
Анализаторы влажности, QMA601 SN Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
72593-18 20.09.2029 |
Гигрометры портативные, MDM300 Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
73820-19 30.01.2029 |
Анализаторы температуры точки росы, Michell Instruments Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
74691-19 10.04.2029 |
Анализаторы влажности, QMA Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
80712-20 |
Гигрометр точки росы , Optidew 401 Фирма "Michell Instruments Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Преобразователи точки росы (FAS-SW)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 25 | 22 | 1 | 0 | 23 | 22 | 1 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 39 | 5 | 4 | 33 | 8 | 39 | 4 | 33 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 20 | 0 | 19 | 6 | 19 | 0 | 19 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 353 | 11 | 131 | 128 | 10 | 129 | 17 | 112 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 75 | 20 | 55 | 0 | 75 | 20 | 55 | |||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 403 | 97 | 300 | 22 | 160 | 39 | 121 | ||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 29 | 0 | 22 | 7 | 29 | 0 | 22 | |||
| ООО "ЭТАЛОН" (RA.RU.312790) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "БАКС-СЕРВИС" (RA.RU.312365) | 41 | 0 | 39 | 2 | 29 | 0 | 29 | |||
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (30002-13) | РСТ | 78 | 5 | 58 | 17 | 4 | 35 | 21 | 14 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 126 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 116 | 8 | 0 | 116 | 24 | 71 | 0 | 71 | |
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 16 | 0 | 16 | 15 | 16 | 0 | 16 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 67 | 26 | 16 | 51 | 1 | 63 | 16 | 47 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 69 | 2 | 67 | 0 | 69 | 2 | 67 | |||
| ФБУ "ЧЕЧЕНСКИЙ ЦСМ" (RA.RU.311497) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "АРКТИК СПГ 2" (RA.RU.314513) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 60 | 50 | 26 | 34 | 4 | 18 | 11 | 7 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 |
Стоимость поверки Преобразователи точки росы (FAS-SW)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Нижегородский ЦСМ Нижегородская область |
8441 | 11092 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
15036 | 11092 |
|
ФБУ НИЦ ПМ-Ростест Москва |
9800 | 11092 |
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей - встроенное, предназначено для обеспечения работы преобразователей в соответствии с их техническими и метрологическими характеристиками. Метрологические характеристики преобразователей оценены с учетом влияния на них встроенного ПО. Встроенное ПО по уровню защиты ПО средства измерения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий», согласно Р 50.2.077-2014, и не требует специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных изменений метрологически значимой части ПО СИ и измеренных данных.
Встроенная версия ПО указана на наклейке на электронной плате внутри корпуса преобразователей. Идентификационные данные встроенного ПО преобразователей приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | |||
|
Преобразователи серии Easidew |
Блок электроники для модификации Liquidew IS |
Блок электроники для модификации Promet IS |
Блок электроники для модификации Promet IS | |
|
Идентиф икационное наименование ПО |
Xmitmil.hex |
36195 Liquidew IS |
36194 Promet IS ISO |
36193 Promet IS IGT |
|
Номер версии (идентификационный номер) ПО |
V3.06 |
V1.04 |
V1.00 |
V1.00 |
|
Цифровой идентификатор ПО |
0xB747 |
be3680a8d691 b7deae95620fc 669d7ef |
2915d3b4542ff 1319466dd309 c20d999 |
10885c22a18d 0d3aa9bcb8db cbf087a2 |
|
Алгоритм вычисления контрольной суммы ПО |
CRC16 (Poly =0x11021) |
MD5 | ||
Знак утверждения типа
Знак утверждения типананосится на шильд на корпусе преобразователя методом шелкографии и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям точки росы серии Easidew
ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».
Техническая документация Фирмы «Michell Instruments Ltd», Великобритания.
Поверка
Поверкаосуществляется по документу МП 70078-17 «Преобразователи точки росы серии Easidew. Методика поверки», утвержденному Восточно-Сибирским филиалом ФГУП «ВНИИФТРИ» 07.07.2017 г.
Основные средства поверки:
Генератор влажного газа Michell Instruments модификации VDS-3, ГР № 48434-11.
Диапазон температуры точки росы от минус 100 до плюс 20 °С. Пределы допускаемой абсолютной погрешности при воспроизведении температуры точки росы ± 0,2 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус преобразователя (рис. 1-7).
Изготовитель
Фирма «Michell Instruments Ltd.», Великобритания
Юридический адрес: 48 Lancaster Way Business Park, Ely, CB6 3NW
Тел.: + 44 1353 658000
Факс: + 44 1353 658199
Заявитель
ООО «ЦТО «Газаналитика»
Юридический адрес: 141700, Московская область, г. Долгопрудный, Лихачевское шоссе, дом 1, корпус 4, НП-12
Тел.: +7 (495) 970 5957
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ВосточноСибирский филиал) (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)
Юридический адрес: Россия, 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево
Почтовый адрес: Россия, 664056, г. Иркутск, ул. Бородина, 57, Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»
Тел.: +7 (3952) 46-83-03, факс: +7 (3952) 46-38-48
Е-mail: offise@niiftri.irk.ru
Принцип действия преобразователей основан на сорбционном методе измерения температуры точки росы. Сенсор влажности преобразователей состоит из трех слоев, размещенных на керамической подложке: двух пористых проводящих слоев, разделенных активным адсорбирующим слоем. Тем самым сенсор влажности представляет собой миниатюрный конденсатор. Молекулы воды из анализируемого газа свободно проникают сквозь проводящий слой в адсорбирующий. Молекулы воды обладают высоким дипольным моментом, поэтому их присутствие в адсорбирующем слое изменяет диэлектрическую проницаемость среды между проводящими слоями (обкладками конденсатора), тем самым изменяя ёмкость конденсатора.
Преобразователи выпускаются в нескольких модификациях, которые различаются типом корпуса, комплектацией и видом взрывозащиты:
Easidew Transmitter - базовая модификация преобразователя;
Easidew I.S. - модификация преобразователя для применения во взрывоопасных средах (вид взрывозащиты - искробезопасная цепь);
Easidew PRO I.S. - взрывозащищенный преобразователь (вид взрывозащиты -
искробезопасная цепь), имеющий корпус повышенной прочности;
Easidew PRO XP - взрывозащищенный преобразователь (вид взрывозащиты -
взрывонепроницаемая оболочка);
Easidew Online - состоит из преобразователя Easidew Transmitter и блока электроники с дисплеем и клавиатурой для настройки порогового реле;
Promet I.S. - взрывозащищенный преобразователь (вид взрывозащиты -искробезопасная цепь) с блоком электроники, размещаемым в безопасной зоне, с дисплеем и клавиатурой для настройки порогового реле;
Liquidew I.S. - взрывозащищенный преобразователь (вид взрывозащиты -
искробезопасная цепь) для измерений в жидких средах с блоком электроники, размещаемым в безопасной зоне, с дисплеем и клавиатурой для настройки порогового реле;
PURA - преобразователь для измерений следовой влаги в сверхчистых газах.
Преобразователи выпускаются в исполнениях H, M и L, отличающихся диапазоном измерений температуры точки росы.
Преобразователи различаются конструктивным исполнением: погружные (Easidew Transmitter, Easidew I.S., Easidew PRO I.S., Easidew PRO XP, Easidew Online, Promet I.S., Liquidew I.S.) и проточные (Pura).
Преобразователи модификаций Easidew I.S., Easidew PRO I.S., Promet I.S., Easidew PRO XP, Liquidew I.S. имеют сертификаты соответствия требованиям Технического регламента таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», а также сертификаты ATEX и IECEx.
Преобразователи имеют возможность монтажа непосредственно в поток (на трубопровод) или в комплекте с блоком отбора пробы (измерительной камерой), который поставляется отдельно (дополнительное оборудование).
Преобразователи, в зависимости от условий и способов применения, могут комплектоваться дополнительными принадлежностями или входить в комплект поставки анализаторов и систем для определения влажности.
Блок электроники с дисплеем и клавиатурой для настройки порогового реле предназначен для локального отображения измеренных преобразователем значений, а также для передачи данных в систему управления. Для интеграции с системой управления предусмотрен линейный токовый выход 4.. .20 мА, цифровой порт RS232 или RS485, а также релейные выходы
Общий вид преобразователей и обозначение места нанесения знака поверки представлены на рисунках 1 - 7. Пломбировка преобразователей от несанкционированного доступа не предусмотрена.
Знак поверки
Рисунок 1 - Общий вид преобразователей серии Easidew модификации Easidew Transmitter, Easidew I.S.
uj MICHELL
instruments
Знак поверки
Рисунок 2 - Общий вид преобразователей серии Easidew модификации Easidew PRO I.S.
Знак поверки
Рисунок 3 - Общий вид преобразователей серии Easidew модификации Easidew PRO XP
WAV.1.■Л,1
Знак поверки
Рисунок 4 - Общий вид преобразователей серии Easidew модификации Easidew Online
Рисунок 5 - Общий вид преобразователей серии Easidew модификации Promet I.S.
Рисунок 6 - Общий вид преобразователей серии Easidew модификации Liquidew I.S.
Рисунок 7 - Общий вид преобразователей серии Easidew модификации PURA
Таблица 4 -
|
Наименование |
Количество |
|
Преобразователь в сборе |
1 |
|
Адаптер для установки преобразователя* |
1 |
|
Блок электронный** |
1 |
|
Кабель питания** |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Свидетельство о первичной поверке |
1 |
|
* Для преобразователей серии Easidew модификации PURA ** Для преобразователей серии Easidew модификаций Easidew Online, Promet I.S., Liquidew I.S. | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Для модификаций Easidew Transmitter, Easidew I.S., Easidew Online |
Для модификаций Easidew PRO I.S., Easidew PRO XP, Promet I.S., Liquidew I.S. |
Для модификации PURA | |
|
Диапазон измерений температуры точки росы, °С
|
от +20 до -80 от -40 до -80 от +20 до -100 |
от -40 до -80 от -40 до -100 от -40 до -100 | |
|
Диапазон показаний температуры точки росы, °С |
от +20 до -100 |
от -40 до -120 | |
|
Пределы допускаемой абсолютной погрешности измерения температуры точки росы, °С |
±2,0 |
±1,0 (в диапазоне от -60 °С включительно и выше); ±2,0 (в диапазоне ниже -60,0 °С) | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Модификация преобразователя |
Значение |
|
Рабочее давление исследуемого газа, не более, МПа |
Easidew Transmitter, Easidew I.S., Easidew PRO I.S., Easidew PRO XP, Easidew Online, Promet I.S., Liquidew I.S., PURA |
25,0 |
|
Подача исследуемого газа через блок отбора проб, л/мин |
от 1 до 5 | |
|
Выходной сигнал |
Easidew Transmitter, Easidew I.S., Easidew PRO I.S., Easidew PRO XP |
4 - 20 мЛ |
|
Easidew Online, Promet I.S., Liquidew I.S. |
4 - 20 мЛ; RS232; RS485 | |
|
PURA |
4 - 20 мЛ, 0-10 В; RS485 | |
|
Напряжение питания, В |
Easidew Transmitter, Easidew I.S., Easidew PRO I.S., Easidew PRO XP, PURA |
от 12 до 28 пост. ток |
|
Easidew Online, Promet I.S., Liquidew I.S. |
от 90 до 264 перем. ток от 9 до 60 пост. ток | |
|
Потребляемая мощность, Вт, не более |
Easidew Transmitter, Easidew I.S., Easidew PRO I.S., Easidew PRO XP, PURA |
5 |
|
Easidew Online, Promet I.S., Liquidew I.S. |
100 | |
|
Степень защиты оболочки преобразователя |
Easidew Transmitter, Easidew I.S., Easidew PRO I.S., Easidew PRO XP, Easidew Online, Promet I.S., Liquidew I.S., PURA |
IP66 |
|
Наименование характеристики |
Модификация преобразователя |
Значение |
|
Избыточное давление газа, которое выдерживает оболочка преобразователя, МПа |
45,0 | |
|
Условия эксплуатации: - температура окружающей среды, °С |
Easidew Transmitter, Easidew I.S., Easidew PRO I.S., Easidew Online, Promet I.S., Liquidew I.S. |
от - 40 до +70 |
|
Easidew PRO XP |
от - 20 до +70 | |
|
PURA |
от - 40 до +60 | |
|
Габаритные размеры (высота х ширина х глубина), мм, не более |
Easidew Transmitter, Easidew I.S. |
045х132 |
|
Easidew PRO I.S. |
150х84х58 | |
|
Easidew PRO XP |
195x140x130 | |
|
PURA |
150x120x45 | |
|
Promet I.S., Liquidew I.S. |
132x256x483 | |
|
Масса, кг, не более |
Easidew Transmitter, Easidew I.S. |
0,15 |
|
Easidew PRO I.S. |
1,28 | |
|
Easidew PRO XP |
2,4 | |
|
PURA |
0,45 | |
|
Promet I.S., Liquidew I.S. |
22,5 |
