Номер по Госреестру СИ: 80468-20
80468-20 Системы контрольно-измерительные
(СКИ "АГАТ-72")
Назначение средства измерений:
Система контрольно-измерительная СКИ «АГАТ-72» (далее - система) предназначена для измерения сигналов переменного электрического напряжения и частоты, поступающих от датчиков деформации, устанавливаемых в различных частях испытываемого двигателя газоперекачивающей станции, внутренних температурных датчиков, датчиков частоты вращения валов двигателя, а также для контроля питающего напряжения самой системы, сбора и обработки измерительной информации.

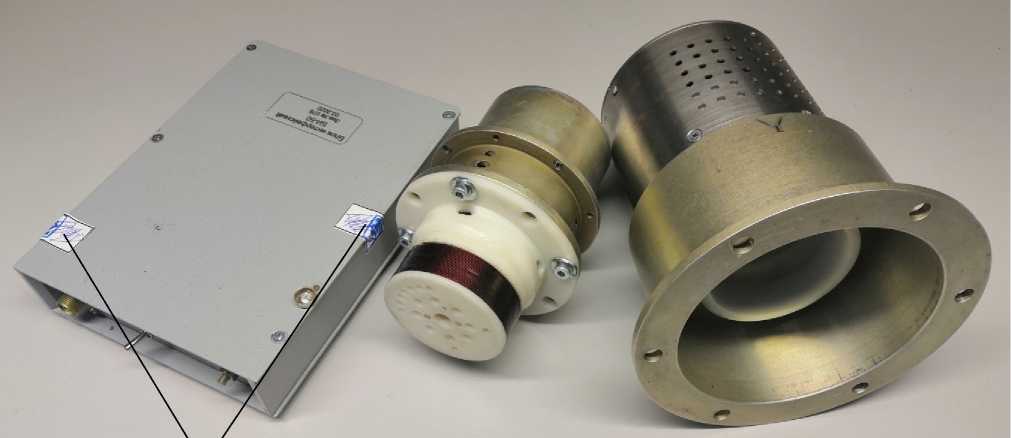

Внешний вид.
Системы контрольно-измерительные
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) системы включает в себя основные составные части, обеспечивающие подготовку проведения измерений («База данных»), работу в режиме реального времени для наблюдения за сигналами датчиков и регистрации измерительной информации («Реальный масштаб времени»), а также обеспечивающие первичную обработку зарегистрированной измерительной информации («Постсеансный режим»).
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
Agat 72 |
|
Цифровой идентификатор в формате CRC32 |
DF1E1DFD |
|
Цифровой идентификатор в формате MD5 |
65702FB4D43102CB2C8FDBCE884BECC8 |
|
Цифровой идентификатор в формате SHA- 1 |
B1063D243F5680A82740BE1D8C9B65027E39DF43 |
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Поверка
Поверка осуществляется по документу МП 4.34.015-2020 «ГСИ. Системы контрольно-измерительные СКИ «АГАТ-72». Методика поверки», утверждённому ФГУП «ЦАГИ» 06.07.2020 г.Основные средства поверки:
Рабочий эталон 1-го разряда по государственной поверочной схеме для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 (калибратор-вольтметр Н4-12, регистрационный номер 37463-08);
Генератор сигналов низкочастотный прецизионный Г3-110, регистрационный номер 5460-76;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Агат Плюс» (ООО «Агат Плюс»)ИНН 7730210846
Адрес: 121096, Россия, г. Москва, ул. Олеко Дундича, д.7, оф. 188
Телефон: +7 910 443 40 00
E-mail: agatplus16@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Центральный аэрогидродина-мический институт имени профессора Н.Е. Жуковского» (ФГУП «ЦАГИ»)Адрес: 140180, Московская область, г. Жуковский, ул. Жуковского, д.1
Телефон: +7 495 556 42 05
E-mail: mera@tsagi.ru
Принцип действия системы основан на измерении выходных электрических сигналов датчиков деформации, температуры и частоты вращения (не входящих в состав системы), обработке информации в компьютере и выдаче ее на внешние устройства в виде, удобном для пользователя.
Функционально система состоит из следующих измерительных подсистем:
-
- подсистема измерения переменного электрического напряжения датчиков деформации;
-
- подсистема измерения частоты датчиков частоты вращения.
Принцип действия подсистемы измерения переменного электрического напряжения основан на измерении амплитудных значений напряжения переменного тока, пропорциональных механическому напряжению, измеряемым датчиками деформации, с последующим преобразованием в цифровой код измеряемого сигнала.
Принцип действия подсистемы измерения частоты датчиков частоты вращения основан на измерении частоты синусоидального сигнала, пропорциональной частоте вращения ротора. Сигнал от датчика поступает на вход блока интерфейсного БИ-50, в котором преобразуется в цифровой код измеряемого сигнала.
Конструктивно система состоит из трех составных частей: устройство УСП-72, устройство УП-72 и блок интерфейсный БИ-50, соединенных между собой по интерфейсу RS-485.
Общий вид и схема пломбировки представлены на рисунке 1.
Место пломбирования от несанкционированного доступа Рисунок 1 - Общий вид СКИ «АГАТ-72» и схема пломбировки
Таблица 4 - Комплектность системы
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система контрольно-измерительная СКИ «АГАТ-72» в составе: Устройство УСП-72 Устройство УП-72 Блок интерфейсный БИ-50 Модуль охлаждения |
ТВРП.468213.043 |
1 |
|
Руководство по эксплуатации |
ТВРП.468213.043 РЭ |
1 |
|
Паспорт |
ТВРП.468213.043 ПС |
1 |
|
Методика поверки |
МП 4.34.015-2020 |
1 |
|
Программное обеспечение (пакет тестовых программ системы) |
RU^P^O^^ 91 01 Программный комплекс СКИ «АГАТ-72» Инсталляционный модуль |
1 на электронном носителе, в соответствии с заказом |
Таблица 2 - Основные метрологические характеристики системы
|
Наименование характеристики |
Значение |
|
Диапазон измерений переменного электрического напряжения, мВ |
от 0,2 до 3,4 |
|
Диапазон частот, Гц |
от 20 до 30000 |
|
Пределы допускаемой приведенной погрешности измерений переменного электрического напряжения, % |
±1 |
|
Число каналов измерений переменного электрического напряжения |
72 |
|
Диапазон измерений частоты, Гц |
от 200 до 8000 |
|
Пределы допускаемой приведенной погрешности измерений частоты, % |
±0,3 |
|
Число каналов измерений частоты |
2 |
Таблица 3 - Основные технические характеристики системы
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 ± 22 |
|
- напряжение постоянного тока (устройства УП совместно с | |
|
УСП), В |
+27 |
Продолжение таблицы 3
|
1 |
2 |
|
Габаритные размеры, мм, не более Устройства УСП | |
|
-диаметр |
82 |
|
-длина |
123,7 |
|
Устройства УП | |
|
-диаметр |
128 |
|
-длина |
147 |
|
Блока интерфейсного | |
|
-высота |
48 |
|
-ширина |
126 |
|
-длина |
176 |
|
Масса, кг, не более | |
|
- устройства УСП |
0,55 |
|
- устройства УП |
0,90 |
|
- блока интерфейсного |
0,92 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность воздуха, %, |
от 45 до 75 |
|
Средний срок службы, лет |
10 |
|
Диапазон номинальных значений входного сопротивления каналов измерений переменного электрического напряжения, Ом |
от 50 до 350 |
