Номер по Госреестру СИ: 92437-24
92437-24 Системы контрольно-измерительные
(СКИ Агат-20А)
Назначение средства измерений:
Системы контрольно-измерительные СКИ «Агат-20А» (далее - СКИ) предназначены для сбора измерительной информации от первичных преобразователей (не входят в состав СКИ) в виде переменного электрического напряжения от 0,2 до 2,2 мВ и 3 мВ (например, тен-зорезисторов), ее преобразования и передачи по радио- или оптическому каналам в приемное устройство.
Внешний вид.
Системы контрольно-измерительные
Рисунок № 1
Внешний вид.
Системы контрольно-измерительные
Рисунок № 2
Общие сведения
Дата публикации - 25.06.2024
Срок свидетельства -
Номер записи - 194283
ID в реестре СИ - 1417181
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Агат Плюс" (ООО "Агат Плюс")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1479 от 2024.06.21 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Системы контрольно-измерительные (СКИ Агат-20А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Агат Плюс" (ООО "Агат Плюс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80468-20 |
Системы контрольно-измерительные, СКИ "АГАТ-72" Общество с ограниченной ответственностью "Агат Плюс" (ООО "Агат Плюс") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
81243-21 15.03.2026 |
Системы контрольно-измерительные, СКИ "АГАТ-72Т" Общество с ограниченной ответственностью "Агат Плюс" (ООО "Агат Плюс") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
88947-23 |
Системы контрольно-измерительные, КИС-500 Общество с ограниченной ответственностью "Агат Плюс" (ООО "Агат Плюс") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91519-24 |
Системы контрольно-измерительные, СКИ "Агат-500МК" Общество с ограниченной ответственностью "Агат Плюс" (ООО "Агат Плюс") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92437-24 |
Системы контрольно-измерительные, СКИ Агат-20А Общество с ограниченной ответственностью "Агат Плюс" (ООО "Агат Плюс") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Системы контрольно-измерительные (СКИ Агат-20А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы контрольно-измерительные (СКИ Агат-20А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение систем контрольно-измерительных АГАТ-20А включает в себя АРМ оператора, драйвер интерфейсного блока, модуль базы данных, модуль обработки измерительной информации в реальном масштабе времени и модуль постсеансной обработки. Драйвер обеспечивает передачу измерительной информации на АРМ и запись принятых данных в энергонезависимую память, модуль базы данных обеспечивает регистрацию параметров экспериментов, модули обработки предоставляют графическое отображение измерительной информации (в реальном масштабе времени или после проведения эксперимента). Метрологически значимой частью программного обеспечения является файл Agat_20A.exe реализующий пользовательский интерфейс и интерфейс взаимодействия между драйвером и модулями программного обеспечения.
Таблица 1—
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Agat_20A.exe |
|
Номер версии (идентификационный номер) программного обеспечения |
- |
|
Цифровой идентификатор программного обеспечения |
8FF95EB7 |
Уровень защиты метрологически значимой части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий», в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены во 2 пункте руководства по эксплуатации ТВРП.468213.024 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1*10-1 до 2*109, утвержденная приказом Росстандарта от 18 августа 2023 г. № 1706.
ПравообладательОбщество с ограниченной ответственностью «Агат Плюс» (ООО «Агат Плюс») ИНН 7730210846
Юридический адрес: 121096, г. Москва, ул. Олеко Дундича, д. 7, оф. 188
Телефон: +7(910)443-40-00
E-mail: agatplus16@mail.ru
Изготовитель
Общество с ограниченной ответственностью «Агат Плюс» (ООО «Агат Плюс») ИНН 7730210846Адрес: 121096, г. Москва, ул. Олеко Дундича, д. 7, оф. 188 Телефон: +7(910)443-40-00
E-mail: agatplus16@mail.ru
Испытательный центр
Федеральное автономное учреждение «Центральный аэрогидродинамический институт им. профессора Н.Е.Жуковского» (ФАУ «ЦАГИ»)Адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1
Телефон (факс): +7 495 5564281; +7 495 7776332
Web-сайт: www.tsagi.ru
E-mail: mera@tsagi.ru
Правообладатель
Общество с ограниченной ответственностью «Агат Плюс» (ООО «Агат Плюс») ИНН 7730210846Юридический адрес: 121096, г. Москва, ул. Олеко Дундича, д. 7, оф. 188
Телефон: +7(910)443-40-00
E-mail: agatplus16@mail.ru
К настоящему типу средств измерений относятся системы контрольно-измерительные СКИ «Агат-20А», зав. № № 129/130, 134/135, 137/138, 139/140.
Принцип действия СКИ основан на измерении сигналов от первичных преобразователей, их переводе в цифровой сигнал, передаче по радио- или оптическому каналам для дальнейшей программной обработки.
СКИ состоит из устройства сбора и передачи данных (далее-УСПД) располагаемого на контролируемом объекте, а также блока интерфейсного, расположенного в непосредственной близости на автоматизированном рабочем месте.
СКИ имеет служебные каналы индикации температуры окружающей среды и вибрации. Система питания СКИ предназначена для обеспечения стабилизированным напряжением электронных узлов, входящих в состав устройств УСПД. На вход системы питания подается питающее напряжение постоянного тока от 3,2 В до 5,1 В. Ток потребления не более 1 А.
Общий вид и место нанесения заводского номера СКИ представлены на рисунке 1.
Место нанесения
заводского номера
Зав NiE 136
11.2023
СХИ -АГАТ.20А
Устроис

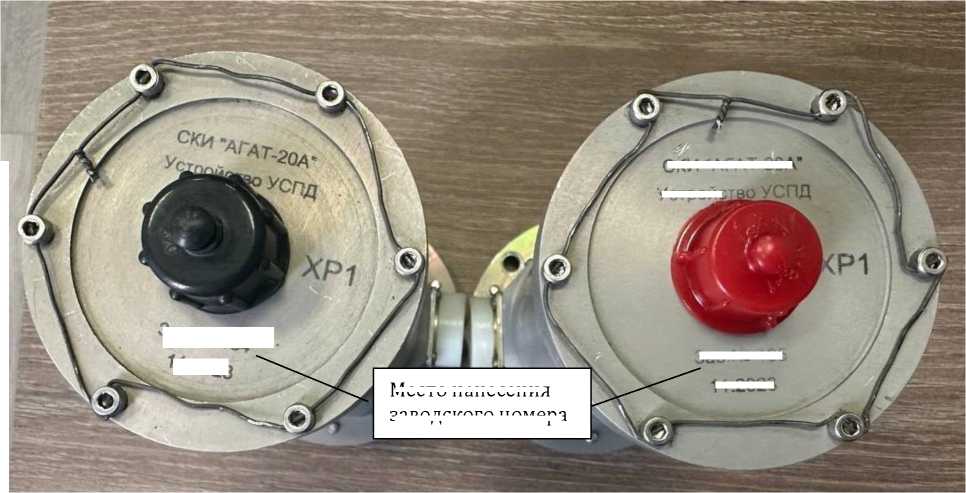

Рисунок 1 - Устройства УСПД
^^■2023
Место нанесения заводского номера

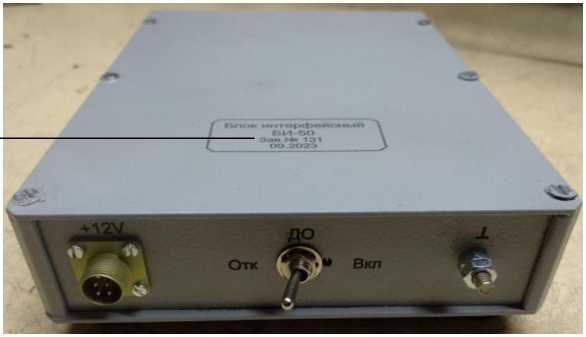

Рисунок 2 - Блок интерфейсный
Пломбирование СКИ не предусмотрено.
Информация о наименовании, типе и заводском номере наносятся типографским способом на металлическую табличку, которая приклеена непосредственно на СКИ. Знак поверки наносится на свидетельство о поверке и (или) в формуляр.
Таблица 4 - Комплектность СКИ
|
Наименование |
Обозначение |
Количество |
|
Система контрольно- измерительная СКИ «АГАТ-20А» |
ТВРП.468213.024 |
1 |
|
Руководство по эксплуатации |
ТВРП.468213.024 РЭ |
1 |
|
Формуляр |
ТВРП.468213.024 ФО |
1 |
|
Составные части изделия | ||
|
Устройство УСПД |
ТВРП.468213.034 |
2 |
|
Блок УЗ |
ТВРП.468353.001 |
1 |
|
Блок интерфейсный |
ТВРП.467236.009 |
1 |
|
Адаптер сетевой - 12В |
1 | |
|
Программный комплекс СКИ «АГАТ-20А» Инсталляционный модуль |
ТВРП.00142-019101 |
1 |
|
Комплект монтажных частей в составе: |
ТВРП.305651.012 |
1 |
|
Кабель |
ТВРП.685621.028-01 |
1 |
|
Кабель |
ТВРП.685623.021-01 |
1 |
|
Кабель USB |
1 | |
|
Заглушка |
ТВРП.468311.001 |
2 |
|
Розетка РС32ТВ с кожухом |
АВО.364.047 ТУ |
4 |
|
Розетка РС10ТВ с кожухом |
АВО.364.047 |
1 |
|
Вилка DB9M с кожухом |
Phoenix Contact |
1 |
|
Упаковка |
ТВРП.305639.068 |
1 |
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений переменного электрического напряжения, мВ |
от 0,2 до 2,2 |
|
Число каналов измерения переменного электрического напряжения |
16 |
|
Диапазон измерений переменного электрического напряжения, мВ |
От 0,2 до 3,0 |
|
Число каналов измерения переменного электрического напряжения |
4 |
|
Пределы допускаемой приведенной к верхней границе диапазона измерений переменного электрического напряжения, % |
± 1,0 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: -напряжение переменного тока блока интерфейсного, В |
220 ± 22 |
|
-напряжение постоянного тока УСПД, В |
от 3,2 до 5,1 |
|
Габаритные размеры, мм, не более | |
|
Устройство УСПД | |
|
- диаметр |
92 |
|
- длина |
180 |
|
Блок интерфейсный | |
|
- длина |
176 |
|
- ширина |
126 |
|
- высота |
47 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более | |
|
- устройства УСПД; |
0,80 |
|
- блока интерфейсного; |
0,92 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -40 до +50 |
|
- относительная влажность воздуха, %, не более |
80 |
