Номер по Госреестру СИ: 80846-20
80846-20 Резервуар стальной вертикальный цилиндрический
(РВС-2000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВС-2000 (далее - резервуар) предназначен для измерения объема мазута, а также для его приема и хранения.

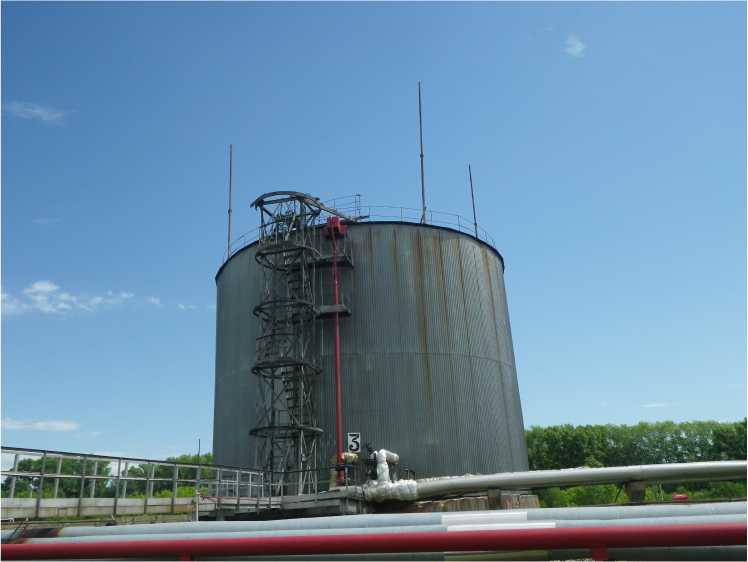

Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1
Общие сведения
Дата публикации - 22.12.2021
Срок свидетельства -
Номер записи - 180058
ID в реестре СИ - 1386254
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Публичное акционерное общество "Акционерная компания Востокнефтезаводмонтаж" (ПАО "АК ВНЗМ")
Страна - РОССИЯ
Населенный пункт - Республика Башкортостан, г. Уфа
Уведомление о начале осуществления предпринимательской деятельности - Да
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Резервуар стальной вертикальный цилиндрический (РВС-2000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Публичное акционерное общество "Акционерная компания Востокнефтезаводмонтаж" (ПАО "АК ВНЗМ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80846-20 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 Публичное акционерное общество "Акционерная компания Востокнефтезаводмонтаж" (ПАО "АК ВНЗМ") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
90758-23 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Публичное акционерное общество "Акционерная компания Востокнефтезаводмонтаж" (ПАО "АК ВНЗМ") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
94600-25 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 Публичное акционерное общество "Акционерная компания Востокнефтезаводмонтаж" (ПАО "АК ВНЗМ") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Резервуар стальной вертикальный цилиндрический (РВС-2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуар стальной вертикальный цилиндрический (РВС-2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Поверка
Поверкаосуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая 2 класса точности, Р30Н2К (регистрационный номер № 29631-05);
-
- рулетка измерительная металлическая 2 класса точности, Р20У2Г (регистрационный номер № 29631-05);
-
- линейка измерительная металлическая (регистрационный номер № 20048-05), предел измерений 500 мм, ПГ ±1 мм;
-
- толщиномер ультразвуковой БУЛАТ-1М (регистрационный номер № 21391-13), диапазон измерений от 0,5 до 100,0 мм, ПГ ±0,1 мм;
-
- нивелир оптический с компенсатором RGK N - 32 (регистрационный номер № 61529-15);
- рейка нивелирная телескопическая VEGA TS3M (регистрационный номер № 51835-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в виде оттиска поверительного клейма.
Изготовитель
Публичное акционерное общество «Акционерная компания Востокнефтезаводмонтаж» (ПАО «АК ВНЗМ») (изготовлен в 1967 г. - СУ-9 треста «ВНЗМ»)
ИНН 0277015293
Адрес: 450064, Республика Башкортостан, г. Уфа, ул. Нежинская,11/1
Телефон/факс: 8 (347) 242-95-10
E-mail: vnzm@ufanet.ru
Заявитель
Уфимская ТЭЦ-4 филиал общества с ограниченной ответственностью «Башкирская генерирующая компания» (Уфимская ТЭЦ-4 филиал ООО «БГК»)
ИНН 0277077282
Адрес: 450059, Республика Башкортостан, г. Уфа, ул. Рихарда Зорге, д. 3
Почтовый адрес: 450045, Республика Башкортостан, г. Уфа, улица Энергетиков, дом 60
Телефон: 8 (3472) 269-46-59
Факс: 8 (3472) 269-45-54
E-mail: tec4@bgkrb.ru
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Башкортостан» (ФБУ «ЦСМ Республики Башкортостан»).
Адрес: 450006, г. Уфа, бульвар Ибрагимова, 55/59
Телефон/факс: 8 (347) 276-78-74
E-mail: info@bashtest.ru
Web-сайт: http://www.bashtest.ru
Резервуар представляет собой металлический сосуд, состоящий из цилиндрической стенки с теплоизоляцией, со стационарной крышей, имеющей уклон от центра к периферии.
Стенки, днище и кровля резервуара изготовлен из листовой стали. В нижнем поясе стенки резервуара имеется люк-лаз, на противоположной стороне имеется смотровой люк.
Резервуар снабжен площадкой обслуживания и лестницей для доступа на крышу. В крыше резервуара имеются смотровой (световой) люки и вентиляционные патрубки.
Резервуар стальной вертикальный цилиндрический РВС-2000 с заводским № 3 расположен на производственной площадке Уфимской ТЭЦ-4, 450045, город Уфа, улица Энергетиков, дом 60.
Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-2000 зав.№ 3
Пломбирование резервуара стального вертикального цилиндрического РВС-2000 не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
2000 |
|
Пределы допускаемой относительной погрешности определения вместимости (при геометрическом методе), % |
±0,20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм | |
|
- высота резервуара |
12000 |
|
- диаметр резервуара по нижнему поясу |
15124 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -40 до +40 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
