Номер по Госреестру СИ: 90758-23
90758-23 Резервуары стальные вертикальные цилиндрические
(РВС-2000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-2000, (далее - резервуары), предназначены для измерений объёма нефтепродуктов, а также для их приема, хранения и отпуска.

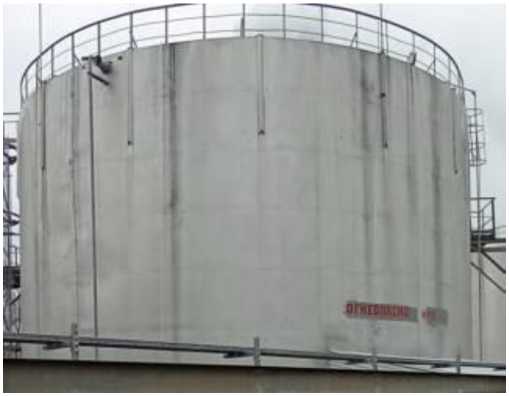

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках измерений приведены в п. 3 «Порядок работы» паспорта на резервуар.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательПубличное акционерное общество «Акционерная компания Востокнефтезаводмонтаж» (ПАО «АК ВНЗМ»)
ИНН 0277015293
Юридический адрес: 450064, г. Уфа, ул. Нежинская, д. 11/1
Телефон: +7 (347) 242-95-10,
Факс: +7 (347) 260-99-18
E-mail: gta@akvnzm.ru
Web-сайт: http://www.vnzm.ru
Изготовитель
Публичное акционерное общество «Акционерная компания Востокнефтезаводмонтаж» (ПАО «АК ВНЗМ»)
ИНН 0277015293
Адрес: 450064, г. Уфа, ул. Нежинская, д. 11/1
Телефон: +7 (347) 242-95-10,
Факс: +7 (347) 260-99-18
E-mail: gta@akvnzm.ru
Web-сайт: http://www.vnzm.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний имени А.М.Муратшина в Республике Башкортостан» (ФБУ «ЦСМ им. А.М.Муратшина в Республике Башкортостан») Адрес: 450006, г. Уфа, б-р Ибрагимова, д. 55/59Телефон/факс: 8 (347) 276-78-74
E-mail: info@bashtest.ru
Web-сайт: http://www.bashtest.ru
Правообладатель
Публичное акционерное общество «Акционерная компания Востокнефтезаводмонтаж» (ПАО «АК ВНЗМ»)ИНН 0277015293
Юридический адрес: 450064, г. Уфа, ул. Нежинская, д. 11/1
Телефон: +7 (347) 242-95-10,
Факс: +7 (347) 260-99-18
E-mail: gta@akvnzm.ru
Web-сайт: http://www.vnzm.ru
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня их наполнения.
Резервуары представляют собой металлический сосуд, состоящий из цилиндрической стенки, со стационарной крышей, имеющей уклон от центра к периферии.
Стенки, днище и кровля резервуаров изготовлены из листовой стали. В нижнем поясе стенки резервуаров имеется люк-лаз, на противоположной стороне имеется смотровой люк.
Резервуары снабжены площадкой обслуживания и лестницей для доступа на крышу. В крыше резервуара имеются смотровой (световой) люки и вентиляционные патрубки.
Заводской номер в виде цифрового значения нанесен на цилиндрическую стенку резервуара аэрографическим способом и на паспорт типографским способом.
Резервуары стальные вертикальные цилиндрические РВС-2000, зав. № 1, зав. № 2, зав. № 3, расположены на территории котельного цеха № 8 «БашРТС-Уфа» филиала ООО «БашРТС»: Башкортостан, г. Уфа, ул. Тухвата Янаби, 34/1».
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-2000 не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-2000
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-2000 |
3 шт. |
|
Паспорт |
- |
3 экз. |
|
Градуировочная таблица |
- |
3 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
2000 |
|
Пределы допускаемой относительной погрешности определения вместимости (при геометрическом методе), % |
±0,20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм | |
|
- высота резервуара |
11920 |
|
- внутренний диаметр |
15180 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -40 до +40 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет |
20 |
