Номер по Госреестру СИ: 80933-21
80933-21 Системы лазерные координатно-измерительные Leica Absolute Tracker
(АТS600)
Назначение средства измерений:
Системы лазерные координатно-измерительные Leica Absolute Tracker ATS600 (далее -системы) предназначены для определения координат точек на поверхности объекта с целью контроля его геометрических характеристик.

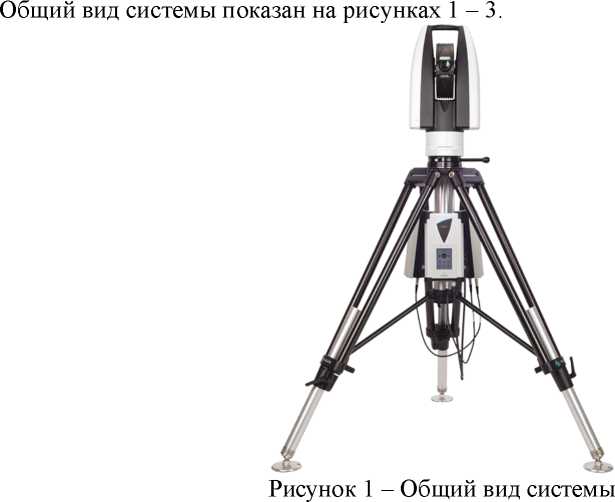

Внешний вид.
Системы лазерные координатно-измерительные Leica Absolute Tracker
Рисунок № 1
Внешний вид.
Системы лазерные координатно-измерительные Leica Absolute Tracker
Рисунок № 2
Внешний вид.
Системы лазерные координатно-измерительные Leica Absolute Tracker
Рисунок № 3
Общие сведения
Дата публикации - 15.01.2026
Срок свидетельства - 24.02.2026
Номер записи - 180169
ID в реестре СИ - 1386338
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, ATS600,
Производитель
Изготовитель - Leica Geosystems AG
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 21
Выдано извещений - 1
Кол-во периодических поверок - 13
Кол-во средств измерений - 13
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№21 от 2026.01.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (17)
Наличие аналогов СИ: Системы лазерные координатно-измерительные Leica Absolute Tracker (АТS600)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Leica Geosystems AG
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80933-21 24.02.2026 |
Системы лазерные координатно-измерительные Leica Absolute Tracker, АТS600 Leica Geosystems AG (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
85529-22 |
Система лазерная координатно-измерительная, Leica Absolute Tracker AT960-MR Leica Geosystems AG (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
90333-23 30.10.2028 |
Системы лазерные координатно-измерительные Leica Absolute Tracker, AT500 Leica Geosystems AG (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
90936-23 28.12.2028 |
Тахеометры электронные, Leica TS13 Leica Geosystems AG (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
97332-25 |
Тахеометр электронный, Leica TS60 I Leica Geosystems AG (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Системы лазерные координатно-измерительные Leica Absolute Tracker (АТS600)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «СЦПМ» (RA.RU.312934) | 15 | 1 | 5 | 10 | 1 | 15 | 5 | 10 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 4 | 1 | 3 | 0 | 4 | 1 | 3 |
Стоимость поверки Системы лазерные координатно-измерительные Leica Absolute Tracker (АТS600)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО Tracker Pilot представляет собой ПО для выполнения настроек систем и выполнения проверок и компенсаций.
ПО PolyWorks и ПО Spatial Analyzer применяются для сбора, обработки и анализа измерительной информации.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Tracker Pilot |
Spatial Analyzer |
PolyWorks |
|
Номер версии ПО |
не ниже 3.0 |
не ниже 11.11.2014 |
не ниже 2014.IR14 |
|
Цифровой идентификатор |
- | ||
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации систем лазерных координатно-измерительных Leica Absolute Tracker ATS600 типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2.9 руков одства по эксплуатации «Система лазерная координатноизмерительная Leica Absolute Tracker ATS600».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам лазерным координатно-измерительным Leica Absolute Tracker ATS600Техническая документация изготовителя.
Принцип действия систем основан на измерении пространственных координат точек окружающих объектов. Измерение координат точек выполняется с помощью уголкового отражателя в сферическом корпусе (далее - визирной цели) или непосредственно с поверхности объекта.
Система состоит из измерительного блока (сенсора) на фиксируемом основании, внешнего электронного блока (контроллера) и других составляющих компонентов системы.
Сенсор имеет две ортогональные оси вращения, каждая из которых оснащена датчиком угла поворота (энкодером). Вращение вокруг осей осуществляется с помощью приводов, осуществляющих наведение прибора на визирную цель и слежение за ней.
Для определения дистанции до визирной цели, либо непосредственно до поверхности объекта, сенсор оснащен абсолютным светодальномером. Лазерное излучение соответствует классу 2 по ГОСТ 31581-2012.
Для определения ориентации вертикальной оси вращения сенсора относительно горизонта, сенсор снабжен встроенным двухосевым электронным уровнем.
Пломбирование корпуса систем от несанкционированного доступа не предусмотрено.
Рисунок 2 - Общий вид визирной цели

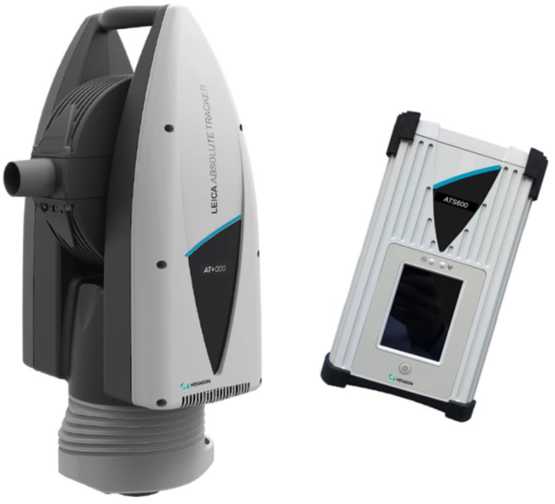

Рисунок 3 - Общий вид измерительного блока и контроллера
систем представлены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики систем
|
Характеристика |
Значение |
|
Диапазон измерений расстояний при выполнении измерений на визирную цель, м |
от 0,8 до 80,0 |
|
Диапазон измерений расстояний при выполнении измерений в безотражательном режиме, м |
от 1,5 до 60,0 |
|
Пределы допускаемой абсолютной погрешности определения пространственных координат при выполнении измерений на визирную цель*, мкм:
|
±71 ±(15+6<L), где L - расстояние от системы до визирной цели, м |
|
Пределы допускаемой абсолютной погрешности измерений отклонений формы при выполнении измерений в безотражательном режиме*, мкм |
±80 |
|
Примечание: * - при температуре воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха не более 90 % | |
Таблица 3 - Технические характеристики систем
|
Характеристика |
Значение |
|
Скорость фиксации измерений, точек в секунду |
1000 |
|
Диапазон измерений горизонтальных углов, ° |
от 0 до 360 |
|
Диапазон измерений вертикальных углов, ° |
от -145 до +145 |
|
Тип электронного уровня |
Встроенный, двухосевой |
|
Диапазон работы электронного уровня, " |
±616 |
|
Тип камеры обзора |
Встроенная |
|
Тип электропитания: Внешний: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50/60 |
|
Автономный: |
Li-Ion аккумулятор |
|
Габаритные размеры измерительного блока, мм: -длина |
258 |
|
-ширина |
239 |
|
-высота |
477 |
|
Масса измерительного блока, кг, не более |
14,2 |
|
Габаритные размеры контролера, мм: -длина |
249 |
|
-ширина |
59 |
|
-высота |
148 |
|
Масса контролера, кг, не более |
1,65 |
Таблица 4 - Условия эксплуатации систем
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С |
от 0 до +40 |
|
Относительная влажность воздуха, %, без конденсата, не более |
90 |
