Сведения о средстве измерений: 85529-22 Система лазерная координатно-измерительная

Номер по Госреестру СИ: 85529-22
85529-22 Система лазерная координатно-измерительная
(Leica Absolute Tracker AT960-MR)

Назначение средства измерений:
Система лазерная координатно-измерительная Leica Absolute Tracker AT960-MR (далее -система) предназначена для определения координат точек на поверхности объекта с целью контроля его геометрических характеристик.

сертификация программного обеспечения
Внешний вид. Система лазерная координатно-измерительная, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система лазерная координатно-измерительная
Рисунок № 1
Внешний вид. Система лазерная координатно-измерительная, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система лазерная координатно-измерительная
Рисунок № 2

Общие сведения

Дата публикации - 29.01.2024
Срок свидетельства -
Номер записи - 187578
ID в реестре СИ - 1399580
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

AT960-MR,

Производитель

Изготовитель - Leica Geosystems AG
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1141 от 2022.05.11 ПРИКАЗ_Об утверждении типов средств измерений (22)

№777 от 2025.04.21 Об утверждении типов средств измерений (21)

Наличие аналогов СИ: Система лазерная координатно-измерительная (Leica Absolute Tracker AT960-MR)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Leica Geosystems AG

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80933-21
24.02.2026
Системы лазерные координатно-измерительные Leica Absolute Tracker, АТS600
Leica Geosystems AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
85529-22

Система лазерная координатно-измерительная, Leica Absolute Tracker AT960-MR
Leica Geosystems AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
90333-23
30.10.2028
Системы лазерные координатно-измерительные Leica Absolute Tracker, AT500
Leica Geosystems AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
90936-23
28.12.2028
Тахеометры электронные, Leica TS13
Leica Geosystems AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год
97332-25

Тахеометр электронный, Leica TS60 I
Leica Geosystems AG (ШВЕЙЦАРИЯ )
ОТ
МП
1 год

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Система лазерная координатно-измерительная (Leica Absolute Tracker AT960-MR)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «СЦПМ»
(RA.RU.312934)
  • AT960-MR
  • 3 1 2 0 3 1 2

    Стоимость поверки Система лазерная координатно-измерительная (Leica Absolute Tracker AT960-MR)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    ПО Tracker Pilot представляет собой ПО для выполнения настроек систем и выполнения проверок и компенсаций.

    ПО PolyWorks и ПО Spatial Analyzer применяются для сбора, обработки и анализа измерительной информации.

    Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

    Уровень защиты программного обеспечения оценивается как «средний» по Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Tracker Pilot

    Spatial

    Analyzer

    PolyWorks

    Номер версии (идентификационный номер) ПО

    не ниже 3.0

    не ниже

    11.11.2014

    не ниже

    2014.IR14

    Цифровой идентификатор

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на руководство по эксплуатации системы лазерной координатно-измерительной Leica Absolute Tracker AT960-MR типографским способом.

    Лист № 4 Всего листов 4

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в Разделе 2 «Описание системы» Руководства по эксплуатации


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к системе лазерной координатноизмерительной Leica Absolute Tracker AT960-MR

    Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 06 апреля 2021 г. №472

    Изготовитель

    Leica Geosystems AG, Швейцария
    Адрес: Heinrich Wild Strasse, CH-9435 Heerbrugg, St. Gallen, Switzerland
    Телефон: +41 71 727 31 31
    Факс: +41 71 727 46 74
    Адрес в интернет: www.leica-geosystems.com

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: Россия, 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 495 437 55 77, факс: +7 495 437 56 66
    Адрес в интернет: www.vniims.ru
    Адрес электронной почты: office@vniims.ru

    Принцип действия системы основан на автоматическом измерении расстояния до визирной цели (уголковый отражатель в сферическом корпусе) и определении горизонтального и вертикального углов. Измеренные два угла и расстояние позволяют вычислить пространственные координаты визирной цели. Поиск и слежение за отражателем во время его перемещения осуществляются автоматически.

    Система состоит из измерительного блока (сенсора) на фиксируемом основании, внешнего электронного блока (контроллера), комплекта отражателей и оснастки к ним.

    Сенсор имеет две ортогональные оси вращения, каждая из которых оснащена датчиком угла поворота (энкодером). Вращение вокруг осей осуществляется с помощью приводов, осуществляющих наведение прибора на отражатель и слежение за ним.

    Для определения дистанции до визирной цели сенсор оснащен абсолютным светодальномером и интерферометром. Лазерное излучение соответствует классу 2 по ГОСТ 315812012.

    Для определения ориентации вертикальной оси вращения сенсора относительно горизонта, сенсор снабжен встроенным двухосевым электронным уровнем.

    Система Leica Absolute Tracker AT960-MR может использоваться с дополнительными устройствами: контактным щупом Leica T-Probe; сканирующими устройствами Leica T-Scan 5, Leica Absolute Scanner (LAS, LAS-XL); многофункциональными устройствами Leica T-Mac.

    К системе данного типа относится система лазерная координатно-измерительная Leica Absolute Tracker АТ960-МИ зав.№ 752767.

    Пломбирование корпуса систем от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид визирной цели показан на рисунке 1.

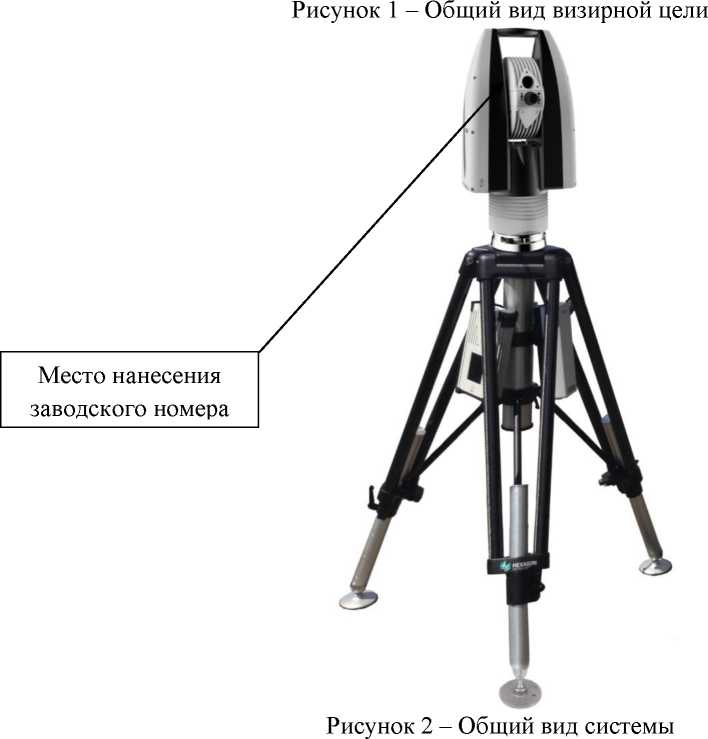

    Общий вид системы с указанием места нанесения заводского номера приведен на рисунке 2. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик в месте, указанном на рисунке 2.

    Внешний вид. Система лазерная координатно-измерительная (Leica Absolute Tracker AT960-MR), http://oei-analitika.ru Внешний вид. Система лазерная координатно-измерительная (Leica Absolute Tracker AT960-MR), http://oei-analitika.ru

    Таблица 5 - Комплектность средств измерений

    Наименование

    Обозначение

    Количество

    Система лазерная координатно-измерительная

    Leica Absolute Tracker АТ960-МЙ.

    Зав.№ 752767

    1 шт.

    Руководство по эксплуатации

    1 экз.

    Набор отражателей

    1 компл.


    системы представлены в таблицах 2 - 4.

    Таблица 2 - Метрологические характеристики системы

    Характеристика

    Значение

    Диапазон (радиус) измерений расстояний абсолютным дальномером, м

    от 1 до 20

    Диапазон (радиус) измерений расстояний интерферометром, м

    от 0 до 20

    Пределы допускаемой абсолютной погрешности определения пространственных координат во всем рабочем объеме при выполнении измерений на визирную цель*, мкм

    ±(10+5-L),

    где L - расстояние от системы до визирной цели, м

    Примечание: * - при температуре воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха не более 90 %

    Таблица 3 - Технические характеристики системы

    Характеристика

    Значение

    Диапазон показаний горизонтальных углов, °

    от 0 до 360

    Диапазон показаний вертикальных углов, °

    от -145 до +127

    Тип электронного уровня

    Встроенный, двухосевой

    Диапазон работы электронного уровня,"

    ±616

    Частота измерений, Гц

    1000

    Тип камеры обзора

    Встроенная

    Тип электропитания:

    Внешний:

    - напряжение переменного тока, В

    220±22

    - частота переменного тока, Гц

    50/60

    Автономный:

    Li-Ion аккумулятор

    Габаритные размеры системы, мм, не более -длина

    258

    -ширина

    225

    -высота

    477

    Масса системы, кг, не более

    13,8

    Габаритные размеры контролера, мм, не более -длина

    249

    -ширина

    59

    -высота

    148

    Масса контролера, кг, не более

    1,65

    Таблица 4 - Условия эксплуатации системы

    Наименование характеристики

    Значение

    Температура окружающей среды, °С

    от 0 до +40

    Относительная влажность воздуха, %, без конденсата, не более

    90
