Номер по Госреестру СИ: 81200-21
81200-21 Вставки термочувствительные для термопреобразователей сопротивления
(ТВТ 1001, ТВТ 1002)
Назначение средства измерений:
Вставки термочувствительные для термопреобразователей сопротивления ТВТ 1001, ТВТ 1002 (далее - ТВТ 1001, ТВТ 1002) предназначены для измерений температуры твердых, жидких, газообразных, сыпучих веществ, нефтепродуктов и природного газа.
Внешний вид.
Вставки термочувствительные для термопреобразователей сопротивления
Рисунок № 1
Внешний вид.
Вставки термочувствительные для термопреобразователей сопротивления
Рисунок № 2
Внешний вид.
Вставки термочувствительные для термопреобразователей сопротивления
Рисунок № 3
Общие сведения
Дата публикации - 24.06.2025
Срок свидетельства - 11.03.2026
Номер записи - 180353
ID в реестре СИ - 1386643
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года, 5 лет для диапазона измерений от минус 50°С до плюс 300°С для классов В и С
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТВТ-1001-31Exd, ТВТ-1001-11, ТВТ-1001, ТВТ 2001, ТВТ 1002Ех, ТВТ 1002 Ех, ТВТ 1002, ТВТ 1001Ехd, ТВТ 1001Ех 21, ТВТ 1001Ех, ТВТ 1001Exd/31, ТВТ 1001Exd, ТВТ 1001Ex, ТВТ 1001/12, ТВТ 1001/11, ТВТ 1001-31Exd, ТВТ 1001 Ехd, ТВТ 1001 Ех, ТВТ 1001 11, ТВТ 1001,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 979
Выдано извещений - 0
Кол-во периодических поверок - 105
Кол-во средств измерений - 447
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 1065 дн.
Приказы РСТ, где упоминается данный тип СИ
№1248 от 2025.06.24 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
Наличие аналогов СИ: Вставки термочувствительные для термопреобразователей сопротивления (ТВТ 1001, ТВТ 1002)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16447-08 27.04.2028 |
Преобразователи измерительные температуры и влажности, ИПТВ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
20390-12 03.02.2027 |
Измерители-регуляторы технологические (милливольтметры универсальные), ИРТ 5900 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
22676-17 06.10.2027 |
Преобразователи измерительные модульные, ИПМ 0399 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года; 2 года - для ИПМ 0399/М0 и ИПМ 0399/М0-Н (с индексом заказа А) |
|
26111-08 27.04.2028 |
Калибраторы температуры эталонные, КТ-110 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
32453-17 07.08.2027 |
Блоки питания и преобразования сигналов, БППС 4090 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года - для индекса заказа А; 4 года - для индекса заказа В; 5 лет - для индекса заказа С |
|
37136-08 27.04.2028 |
Измерители-регуляторы технологические, ИРТ 5500 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
53210-13 26.02.2028 |
Регистраторы многоканальные технологические, РМТ 29 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
53654-13 27.04.2028 |
Преобразователи измерительные, ИП 0304 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
54183-13 07.06.2028 |
Термометры многоканальные, ТМ 51ХХ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для ТМ 5102, ТМ 5103, ТМ 5104, ТМ 5102Д, ТМ 5103Д, ТМ 5104Д (с индексом заказа А); 4 года - для ТМ 5102, ТМ 5103, ТМ 5104, ТМ 5102Д, ТМ 5103Д, ТМ 5104Д (с индексом заказа В) и ТМ 5122 |
|
67943-17 07.07.2027 |
Измерители-регуляторы технологические, ИРТ 53ХХН, ИРТВ 5215 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
67954-17 07.07.2027 |
Преобразователи давления измерительные, ЭЛЕМЕР-АИР-30М Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет |
|
68499-17 05.09.2027 |
Термопреобразователи с унифицированным выходным сигналом , ТххУ-205 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
68902-17 06.10.2027 |
Регистраторы многоканальные технологические, РМТ 19 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
70755-18 28.03.2028 |
Калибраторы давления пневматические, "ЭЛЕМЕР-ПКД-260" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
71774-18 09.07.2029 |
Калибраторы давления портативные, "ЭЛЕМЕР-ПКД-160" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
73329-18 04.12.2028 |
Уровнемеры ультразвуковые, "ЭЛЕМЕР-УРЗ-41" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
80030-20 07.12.2030 |
Калибраторы температуры, "ЭЛЕМЕР-КТ-150К", "ЭЛЕМЕР-КТ-200К", "ЭЛЕМЕР-КТ-500К", "ЭЛЕМЕР-КТ-650К" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год; для калибраторов с индексом заказа В - 2 года |
|
81200-21 11.03.2026 |
Вставки термочувствительные для термопреобразователей сопротивления, ТВТ 1001, ТВТ 1002 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года, 5 лет для диапазона измерений от минус 50°С до плюс 300°С для классов В и С |
|
81274-21 15.03.2026 |
Счетчики, "ЭЛЕМЕР-СТ-365" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
81480-21 07.04.2026 |
Калибраторы температуры жидкостные, "ЭЛЕМЕР-ТК-П150" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
82091-21 18.06.2026 |
Термометры сопротивления платиновые эталонные, ЭТС-6К, ЭТС-6С, ЭТС-7К, ЭТС-7С Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
74824-19 22.04.2029 |
Расходомеры-счётчики электромагнитные, ЭЛЕМЕР-РЭМ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет |
|
85045-22 |
Манометр грузопоршневой, Ruska 2465 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
85095-22 04.04.2027 |
Установки поверочные, ЭЛЕМЕР-ПУ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85582-22 16.05.2027 |
Калибраторы-измерители унифицированных сигналов эталонные, "ЭЛЕМЕР-ИКСУ-3000" Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - с индексом заказа A, 3 года - с индексом заказа В |
|
85515-22 04.05.2027 |
Преобразователи измерительные, ИП 0304/М3-Н Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года - для индекса заказа А0; 5 лет – для индексов заказа A, B, C |
|
85715-22 01.06.2027 |
Термометры сопротивления платиновые эталонные высокотемпературные, ВТС Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
88290-23 28.02.2028 |
Устройства имитационно-поверочные, ИМИТАТОР ИПУ-01 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
89526-23 17.07.2028 |
Уровнемеры магнитострикционные, ЭЛЕМЕР-УПМ-51 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
89574-23 24.07.2028 |
Блоки преобразования и регулирования сигналов, ЭЛЕМЕР-БПРС-51 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
93478-24 15.10.2029 |
Вставки термочувствительные для преобразователей термоэлектрических, ТВТ 200Х Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года (в диапазоне измерений до 300 ºС включ.); 2 года (в диапазоне измерений св. 300 ºС до 800 ºС включ.); 1 год (в диапазоне измерений св. 800 ºС) |
|
94976-25 24.03.2030 |
Расходомеры-счётчики электромагнитные, ЭЛЕМЕР-РЭМ-2 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет |
|
95586-25 27.05.2030 |
Преобразователи измерительные, ИП 205 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет |
|
95587-25 27.05.2030 |
Преобразователи измерительные, ЭЛЕМЕР-БРИЗ МТ-ХХ Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
5 лет |
|
86335-22 03.08.2027 |
Преобразователи давления эталонные, ПДЭ-040, ПДЭ-040И Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
50519-17 06.07.2027 |
Термопреобразователи универсальные, ТПУ 0304 Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Вставки термочувствительные для термопреобразователей сопротивления (ТВТ 1001, ТВТ 1002)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ЭЛЕМЕР" (RA.RU.311317) | 876 | 297 | 874 | 2 | 0 | 39 | 37 | 2 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 54 | 54 | 0 | 54 | 0 | 54 | 0 | 54 | |
| ООО "ГЕРКОНГАЗСЕРВИС" (RA.RU.310654) | 33 | 33 | 0 | 33 | 0 | 33 | 0 | 33 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 14 | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |
| ООО "КИПМЕТСЕРВИС" (RA.RU.310460) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Вставки термочувствительные для термопреобразователей сопротивления (ТВТ 1001, ТВТ 1002)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует
Знак утверждения типа
Знак утверждения типананосится на табличку, прикрепленную к корпусу ТВТ 1001, ТВТ 1002, термотрансферным способом или способом лазерной гравировки, а также на руководство по эксплуатации и паспорт - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 Руководства по эксплуатации НКГЖ.408717.377РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вставкам термочувствительным для термопреобразователей сопротивления ТВТ 1001, ТВТ 1002ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Принцип действия ТВТ 1001, ТВТ 1002 основан на зависимости сопротивления чувствительного элемента (далее - ЧЭ) от температуры. ТВТ 1001, ТВТ 1002 состоят из ЧЭ с защитными оболочками, внутренних соединительных проводов и внешних выводов, позволяющих осуществлять подключение к электрическим измерительным устройствам. ТВТ 1001, ТВТ 1002 комплектуются защитной арматурой, изготовленной из нержавеющей стали или специальных материалов и корпусом.
ТВТ 1001, ТВТ 1002 изготавливаются с ЧЭ из платины с индивидуальной статической характеристикой (ИСХ), представленной в виде функции Каллендара-Ван Дюзена (КВД), или с номинальной статической характеристикой преобразования (НСХ) 100П, Pt100, Pt500, Pt1000 по ГОСТ 6651-2009.
Конструкцией ТВТ 1001, ТВТ 1002 предусмотрено размещение одного или двух ЧЭ в защитной оболочке. ТВТ 1001, ТВТ 1002 имеют различные конфигурации соединительных проводов. Схемы соединений внутренних проводников ТВТ с ЧЭ - двух-, трех- и четырехпроводная.
Диаметр, конфигурация, размеры сечения защитной арматуры обеспечивают прочностные характеристики ТВТ 1001, ТВТ 1002 в соответствии с условиями их применения.
Вставки термочувствительные для термопреобразователей сопротивления выпускаются в следующих модификациях: ТВТ 1001, ТВТ 1002, различающихся по конструктивному исполнению. Вставки термочувствительные ТВТ 1001 могут изготавливаться без клеммного блока, с клеммным блоком, или комплектоваться преобразователями измерительными с цифровым и (или) унифицированным выходным сигналом (ИП) утвержденных типов.
ТВТ 1001, ТВТ 1002 имеют исполнения:
-
- общепромышленное (ТВТ 1001, ТВТ 1002);
-
- взрывобезопасное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в шифре индекса «Ех» (ТВТ 1001Ех, ТВТ 1002Ех);
- взрывобезопасное с видом взрывозащиты «взрывонепроницаемая оболочка» с добавлением в шифре индекса «Kxd» (ТВТ 1001Ехd, ТВТ 1002Ехd).

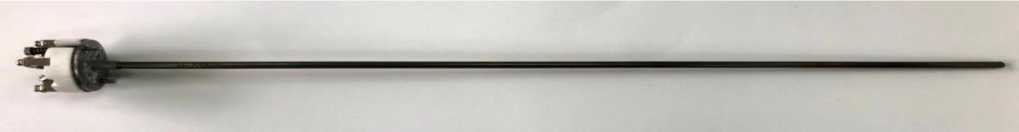

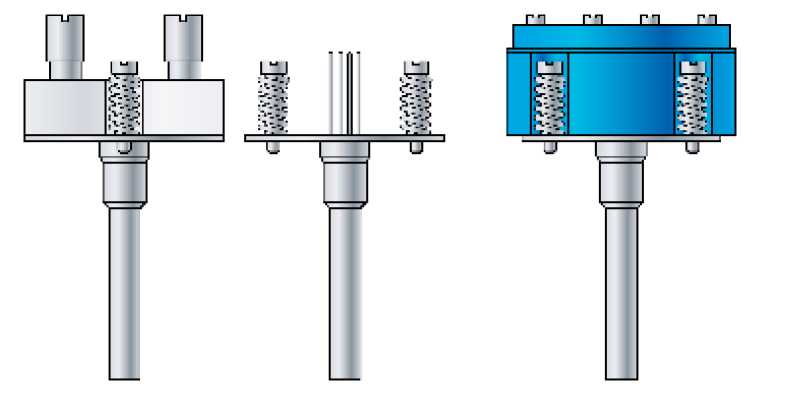

Фотографии и схематические изображения общего вида ТВТ 1001, ТВТ 1002 представлен на рисунках 1, 2.

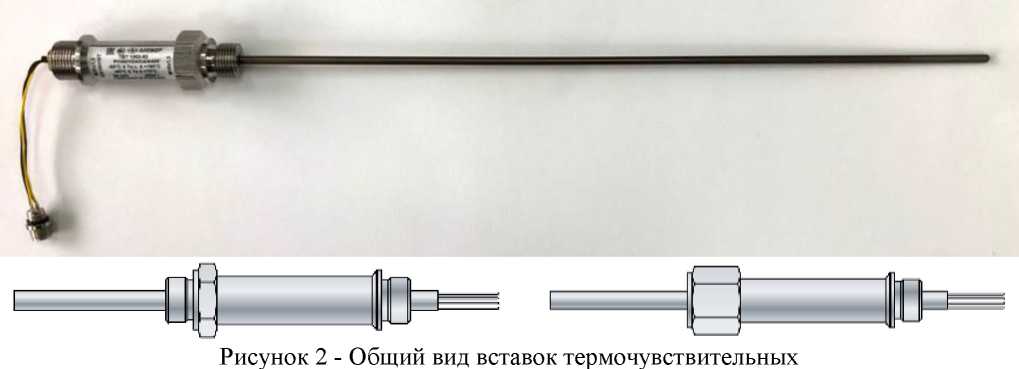

Рисунок 1 - Общий вид вставок термочувствительных для термопреобразователей сопротивления ТВТ 1001
для термопреобразователей сопротивления ТВТ 1002
Пломбирование ТВТ 1001, ТВТ 1002 не предусмотрено. Заводские номера нанесены на шильдики в виде наклеек, прикрепленные на корпус ТВТ.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Вставки термочувствительные для термопреобразователей сопротивления ТВТ 1001 ТВТ 1002 |
НКГЖ.408717.377___ НКГЖ.408717.378 |
1 шт. |
|
Руководство по эксплуатации |
НКГЖ.408717.377РЭ |
1 экз. |
|
Паспорт ТВТ 1001 ТВТ 1002 |
НКГЖ.408717.377ПС НКГЖ.408717.378ПС |
1 экз. |
|
Методика поверки |
НКГЖ.408717.377МП |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Модификация |
ИСХ или тип НСХ |
Диапазон измерений, °С |
Пределы допускаемого отклонения от ИСХ (НСХ) Дни, °С | |
|
проволочный ЧЭ |
пленочный ЧЭ | |||
|
ТВТ 1001 ТВТ 1002 |
КВД |
от -50 до +160 |
- |
±(0,03+Ы0-^|ф |
|
от -50 до +250 |
- |
±(0,05+1,5^10-^|t|) | ||
|
от -50 до +450 |
- |
±(0,1+2^10-^|t|) | ||
|
100П, Pt100, Pt500, Pt1000 |
от -50 до +250 |
от 0 до +150 |
±(0,1+0,0017-|t|) для класса АА | |
|
от -100 до +450 |
от -30 до +300 |
±(0,15+0,002-|t|) для класса А | ||
|
от -196 до +600 |
от -50 до +500 |
±(0,3+0,005-|t|) для класса В | ||
|
от -196 до +600 |
от -50 до +600 |
±(0,6+0,01-|t|) для класса С | ||
|
П р и м е ч а н и е - t - значение измеряемой температуры, °С. | ||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальный измерительный ток, мА - для ИСХ (КВД) |
0,3 |
|
- для НСХ 100П, Pt100 класса А, В, С |
1,0 |
|
- для НСХ 100П, Pt100 класса АА |
0,5 |
|
- для НСХ Pt500, Pt1000 |
0,2 |
|
Длина монтажной и погружаемой части, мм |
от 60 до 3150 (в соответствии с ГОСТ 6651-2009) |
|
свыше 3150 (из ряда R40 по ГОСТ 6636-69) | |
|
Масса (в зависимости от конструктивного исполнения), кг |
от 0,012 до 10 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -40 до +70 от -60 до +70 от -40 до +85 от -60 до +85 |
|
- относительная влажность при температуре | |
|
+35 °С, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Маркировка взрывозащиты: - для ТВТ 1001Ex, ТВТ 1002Ех |
Ex ia IIA Ga U; Ex ia IIB Ga U; Ex ia IIC Ga U |
|
- для ТВТ 1001Exd, ТВТ 1002Ехd |
Ex d IIA Gb U; Ex d IIB Gb U; Ex d IIC Gb U |
|
Средняя наработка на отказ, ч, не менее для диапазонов измерений температуры, °С: - от -196 до -50 не включ. |
50000 |
|
- от -50 до +300 включ. |
120000 |
|
- св. +300 до +450 включ. |
50000 |
|
- св. +450 до +600 |
25000 |
|
Средний срок службы, лет, не менее, для диапазонов измерений температуры, °С: - от -196 до -50 не включ. |
6 |
|
- от -50 до +300 включ. |
15 |
|
- св. +300 до +450 включ. |
6 |
|
- св. +450 до +600 |
3 |
