Сведения о средстве измерений: 81690-21 Установки для измерения объемной активности радиоактивных аэрозолей

Номер по Госреестру СИ: 81690-21
81690-21 Установки для измерения объемной активности радиоактивных аэрозолей
("УДАС-01А")

Назначение средства измерений:
Установки для измерения объемной активности радиоактивных аэрозолей «УДАС-01А» предназначены для измерений объемной активности альфа- и бета-излучающих радионуклидов в воздухе.

сертификация программного обеспечения
Внешний вид. Установки для измерения объемной активности радиоактивных аэрозолей, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установки для измерения объемной активности радиоактивных аэрозолей
Рисунок № 1

Общие сведения

Дата публикации - 10.10.2024
Срок свидетельства - 30.04.2026
Номер записи - 180895
ID в реестре СИ - 1388026
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

УДАС-01А (принадлежит 048), УДАС-01А, "УДАС-01А",

Производитель

Изготовитель - Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда")
Страна - РОССИЯ
Населенный пункт - г. Москва, Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 729 дн.

Наличие аналогов СИ: Установки для измерения объемной активности радиоактивных аэрозолей ("УДАС-01А")

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
32716-06
09.10.2027
Установки спектрометрические, МКС-01А "МУЛЬТИРАД"
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
1 год
57242-14
04.03.2029
Установки контроля поверхностного радиоактивного загрязнения персонала, МКС-100А "Чистотел"
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
1 год
58304-14
03.07.2029
Источники фотонного ионизирующего излучения радионуклидные закрытые, ОСГИ-А
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
1 год - для источников с назначенным сроком службы 3, 4 и 5 лет; 2 года - для источников с назначенным сроком службы 12 лет
68925-17
23.10.2027
Комплексы спектрометрические, МУЛЬТИРАД-гамма
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
1 год
75578-19
17.07.2029
Установки радиометрические контрольные, РПС-01А "Осока"
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
2 года
75440-19
02.07.2029
Радиометры активности радионуклидов для тонкослойной и бумажной хроматографии, ГаммаСкан-02А
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
1 год
81571-21
15.04.2026
Установки для измерения объемной активности радионуклидов йода I-131, I-132, I-133, I-135, "УДАС-03А"
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
3 года
81690-21
30.04.2026
Установки для измерения объемной активности радиоактивных аэрозолей, "УДАС-01А"
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
2 года
82605-21
13.08.2026
Установки для измерения объемной активности радиоактивных газов, УДАС-04А
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
2 года
82553-21
09.08.2026
Радиометры газов, МКС-05А "Трителея"
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
2 года
93207-24
12.09.2029
Блоки детектирования фотонного ионизирующего излучения, БДКГ-301А
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
1 год
94812-25
05.03.2030
Установки радиометрические контрольные, РКГ-10А Росянка
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда") (РОССИЯ г. Москва, Зеленоград)
ОТ
МП
1 год

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Установки для измерения объемной активности радиоактивных аэрозолей ("УДАС-01А")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • "УДАС-01А"
  • 1 1 0 0 1 1 0
    ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР"
    (RA.RU.312055)
  • УДАС-01А (принадлежит 048)
  • 1 0 1 0 1 0 1
    ООО НПО «Спектр»
    (RA.RU.313417)
  • УДАС-01А
  • 19 7 18 1 0 19 18 1

    Стоимость поверки Установки для измерения объемной активности радиоактивных аэрозолей ("УДАС-01А")

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    12220 12220

    Программное обеспечение

    Установка имеет встроенное программное обеспечение (ПО), которое обеспечивает получение и отображение результата измерения объемной активности альфа- и бета-излучающих аэрозолей с возможностью записи в журнал измерений. Влияние ПО учтено в значениях метрологических характеристик установки.

    ПО имеет вспомогательные функции такие, как самотестирование, просмотр спектра, индикация контролируемых и вспомогательных параметров, настройка пороговых уровней срабатывания сигнализации, передача результатов измерений в систему радиационного контроля и т.д.

    Защита от несанкционированного изменения ПО обеспечивается наличием кода доступа к сервисному режиму, который известен только на предприятии-изготовителе, и опломбированием установки.

    Конструкция установки исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    УДАС-01А

    Номер версии (идентификационный номер) ПО

    V.1.X.Y*

    Цифровой код идентификатора ПО

    -

    *1 - метрологически значимая часть, X.Y - метрологически незначимая часть


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульные листы эксплуатационной документации методом компьютерной графики и типографским способом на табличку, расположенную на боковой панели установки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 «Использование по назначению» документа АЖНС.412123.007РЭ Установки для измерения объемной активности радиоактивных аэрозолей «УДАС-01А». Руководство по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к установкам для измерения объемной активности радиоактивных аэрозолей «УДАС-01А»

    ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

    Принцип действия установки для измерения объемной активности радиоактивных аэрозолей «УДАС-01А» (далее - установка) основан на отборе аэрозолей на фильтрующую ленту и измерении активности альфа- и бета-излучающих радионуклидов с учетом прокачанного объема воздуха. Измерение активности проводится радиометрическим методом с помощью полупроводниковых детекторов. Первый из детекторов, расположенный в пробоотборном тракте, предназначен для оперативных измерений непосредственно во время прокачки воздуха. Второй, расположенный вне пробоотборного тракта далее по ходу ленты, предназначен для измерений предварительно отобранных на участок ленты аэрозолей. Компенсация фона осуществляется дополнительным полупроводниковым детектором, расположенным под фильтром напротив первого детектора. Объем прокачанного воздуха определяется с помощью расходомера, входящего в состав установки. Объемная активность измеряется раздельно для альфа- и бета-излучающих аэрозолей с помощью встроенного программного обеспечения.

    В корпусе установки размещены: полупроводниковые детекторы (два измерительных и компенсационный), расходомер, управляющая и измерительная электроника, держатель фильтров (фильтровальной ленты), блок питания.

    На лицевой стороне корпуса установки расположены дисплей, клавиатура и светодиоды (световая индикация). На боковых стенках корпуса расположены патрубки подачи и отвода воздуха, силовые и сигнальные электрические разъемы, предохранитель, винт заземления.

    Установка может размещаться стационарно или служить в качестве передвижного средства измерений.

    Нанесение знака поверки на установку не предусмотрено. Заводской номер наносится типографским способом на табличку, расположенную на боковой панели установки. Формат нанесения заводского номера: «Зав. № XY 20____ г», где X - число от 0 до бесконечности, Y -

    число от 0 до 9, год выпуска указывается в полном формате.

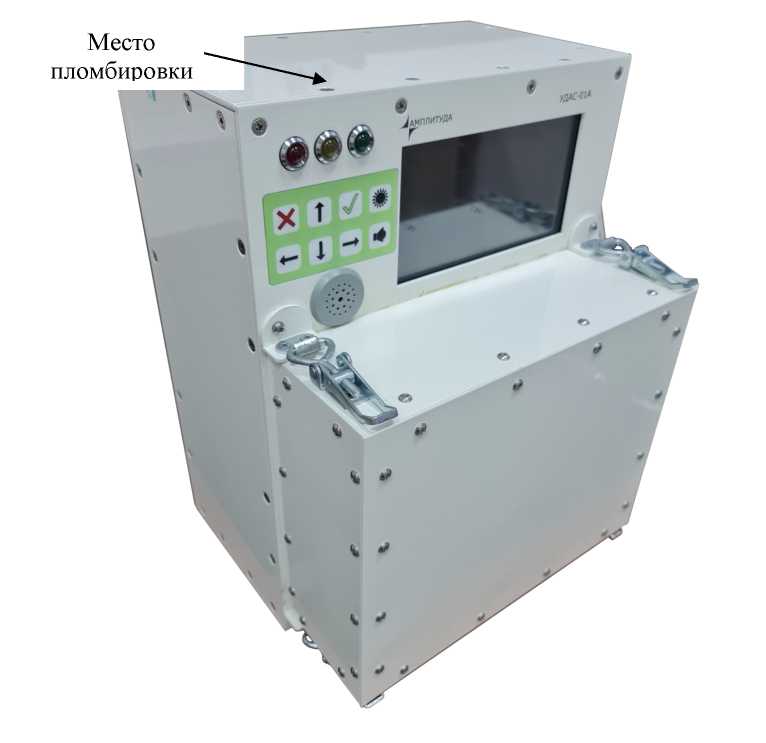

    Общий вид установки и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

    Внешний вид. Установки для измерения объемной активности радиоактивных аэрозолей (

    Рисунок 1 - Общий вид установки и схема пломбировки от несанкционированного доступа


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Установка для измерения объемной активности радиоактивных аэрозолей

    «УДАС-01А»

    1 шт.

    Насосный блок

    -

    *

    Контрольный источник

    -

    1 шт.

    Столик для источников (с адаптером)

    -

    1 шт.

    Тележка

    -

    *

    Элементы крепления к тележке

    -

    *

    Элементы крепления к стене

    -

    *

    Комплект запасных частей (ЗИП)

    -

    *

    Комплект кабелей

    -

    1 компл.

    Руководство по эксплуатации

    АЖНС.412123.007РЭ

    1 экз.

    Паспорт

    АЖНС.412123.007ПС

    1 экз.

    Паспорт на контрольный источник

    -

    *

    Методика поверки

    РТ-МП-7571-03-2021

    *

    * Поставляется в соответствии с условиями поставки.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон энергий регистрируемого альфа-излучения, кэВ

    от 2500 до 10000

    Диапазон энергий регистрируемого бета-излучения, кэВ

    от 50 до 4000

    Диапазон измерений объемной активности, Бк/м3: - альфа-излучающих радионуклидов

    от 1,0-10-2 до 3,6-106

    - бета-излучающих радионуклидов

    от 1,0-10-2 до 1,0-107

    Пределы относительной погрешности измерений объемной активности альфа-излучающих радионуклидов, %, в диапазоне: - от 1,0-102 до 1,0 Бк/м3 включ.

    ±50

    - св. 1,0 до 3,6-106 Бк/м3

    ±20

    Пределы относительной погрешности измерений объемной активности бета-излучающих радионуклидов, %, в диапазоне: - от 1,0-102 до 10 Бк/м3 включ.

    ±50

    - св. 10 до 1,0-107 Бк/м3

    ±20

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Время установления рабочего режима при постоянных внешних условиях, мин, не более

    10

    Время непрерывной работы установки, ч, не менее

    24

    Нестабильность показаний установки за 24 ч непрерывной работы, %, не более

    5

    Параметры электрического питания: - напряжение переменного тока, В

    220-22

    - частота переменного тока, Гц

    50±3

    Потребляемая мощность, В^А, не более

    50

    Габаритные размеры (длинахширинахвысота), мм, не более

    260x300x385

    Масса, кг, не более

    15

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -10 до +55

    - относительная влажность при 35 °С и более низких температурах без конденсации влаги, %, не более

    98

    - атмосферное давление, кПа

    от 86 до 106,7

    Средняя наработка на отказ, ч, не менее

    30000

    Срок службы, лет, не менее

    15


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
