Принцип действия хроматографов основан на разделении соединений, присутствующих в анализируемой пробе в виде ионов, на хроматографической колонке и последующем их детектировании.

Хроматографы представляют собой модульную конструкцию, которая позволяет конфигурировать систему для различных хроматографических задач. Хроматографы работают в режимах аналитической и капиллярной ионной хроматографии, а также в комбинированном режиме аналитическая/капиллярная хроматография и двумерная хроматография (2D-IC). Для режима капиллярная хроматография используются специальные модификации насосов и детекторов для капиллярной ионной хроматографии и капиллярные аналитические колонки. Хроматографы состоят из следующих модулей: 1) детекторного DC, комплектующегося одним или несколькими детекторами (измерительными каналами); 2) насосного SP или DP. Хроматографы могут комплектоваться модулем генератора элюента EG, автосамплерами.

Хроматографы предназначены для работы в изократическом и/или градиентном режиме. Градиентные режимы разделения могут быть обеспечены как с использованием градиентного насоса, так и с использованием генератора элюента (EG).

Хроматографы комплектуются детекторами, насосами, термостатами, краном-дозатором, а так же по заказу защитным корпусом Integrial, модулем управления потоками проб SS и модулем автоматической подготовки проб SP (модификации SP1, SP2 и SPx). Все хроматографы содержат встроенный порт для ручной подачи пробы в кран-дозатор, а так же могут комплектоваться устройствами для автоматической подачи пробы в кран-дозатор, например автосамплерами моделей: AS-AP, AS-DV, AS-HV. а так же блоками SS и SP различных модификаций (SP1, SP2 и SPx) для непрерывной подачи и технологических проб. Хроматографы так же могут комплектоваться устройствами для автоматической подготовки пробы методами автоматической экстракции, сжигания, поглощения газов и предконцентри-рования.

Хроматографы могут комплектоваться, кроме кондуктометрических CD, электрохимическими ED, фотометрическими VWD и масс-селективными ISQ детекторами. VWD и ISQ детекторы устанавливаются в виде отдельных модулей. C ISQ и VWD детекторами хроматографы используются также как био-высоко-эффективные жидкостные хроматографы.

Кондуктометрический CD и электрохимический ED детекторы съемные (электропитание от модуля DC) и могут быть сконфигурированы либо последовательно для двойного детектирования, либо раздельно для сдвоенной системы в любом сочетании (два кондуктометрических, один кондуктометрический и другой электрохимический, два электрохимических детектора). В электрохимическом детекторе используется конструкция ячейки с полируемым рабочим электродом из различных материалов (стеклоуглерод, серебро, золото, платина) или со сменными (одноразовыми) электродами того же состава, а также электродами сравнения двух видов. Съемный электрохимический детектор работает в режимах постоянно-токовой амперометрии, циклической вольтамперометрии, импульсной амперометрии, включая 3D (ток, напряжение, удерживание) функции. Применение различных форм амперометрических волн электрохимического детектора позволяют оптимизировать условия детектирования индивидуальных веществ. Полученные данные могут быть представлены в виде трехмерных диаграмм.

Детектор с изменяемой длиной волны VWD является двухлучевым (луч сравнения и луч измерения) фотометром. Спектральный диапазон от 190 до 900 нм обеспечивается двумя источниками света дейтериевой лампой для ультрафиолетовой зоны и вольфрамовой для измерений в видимой области. Четырехканальный детектор проводит измерения на четырех длинах волн одновременно. VWD также содержит встроенный фильтр на основе оксида гольмия для коррекции длины волны излучения.

Одиночный квадрупольный масс-спектрометр ISQ содержит MS детектор и вакуумный насос. ISQ используется с ионными хроматографами для высокочувствительного количественного определения веществ, может работать в режимах электроспрей (HESI) или химической ионизации при атмосферном давлении (APCI) (опция).

Детекторный модуль DC хроматографов разделен на три секции (детекторный отсек и два независимых термостатируемых отсека), в которых могут быть размещены: встраиваемые электрохимический и/или кондуктометрический детекторы, до двух кранов-инжекторов, до двух дополнительных 6-ти или 10-ти портовые кранов, до двух 3-х портовых клапанов переключения потоков, блок послеколоночной реакции, до двух блоков для капиллярной хроматографии ICcube, система RFID (радиочастотной идентификации) для идентификации и отслеживания различных расходных материалов (например, колонок), электролитические подавители, хроматографические колонки и другие приспособления.

Хроматографы также могут комплектоваться отдельным модулем термостата колонок TCC, если не требуется использование кондуктометрического и/или электрохимического детекторов или требуется дополнительная термостатируемая зона для размещения колонок. Этот модуль может также содержать до двух инжекторов.

В состав насосного модуля хроматографа входят, в зависимости от конфигурации, сдвоенные насосы DP (два насоса в одном корпусе) или одиночные насосы SP, обеспечивающие работу хроматографа как в изократическом, так и в градиентном режимах. В зависимости от комплектации сдвоенные DP могут содержать и градиентные и изократические насосы в любом сочетании (два изократических; два градиентных; один изократический, второй градиентный). В зависимости от комплектации одиночные SP могут содержать или градиентный или изократический насос. В состав насосного модуля могут входить сдвоенные или одиночные капиллярные насосы для работы с капиллярными колонками или комбинированные аналитические/капиллярные насосы для работы одновременно и с капиллярными и с аналитическими колонками.

Для работы в режиме безреагентной ионной хроматографии, хроматографы могут комплектоваться сдвоенным модулем генератора элюента EG (режим RFIC-EG™), системой регенерирования (восстановления) элюента в потоке (RFIC-ER™) или системой электролитической пробоподготовки (RFIC-ESP™) с помощью специального комплекта электролитических устройств и колонок-ловушек. Модуль генератора элюента EG служит для производства элюентов (метансульфоновой кислоты, гидроксидов лития, натрия и калия, карбо-нат/бикарбонатной смеси) путем электролиза деионизированной воды и специальных картриджей.

Хроматографы в защитном кожухе «Integral» могут быть размещены для эксплуатации в производственных условиях для непосредственного подключения в линию технологических потоков для контроля их состава и снабжены дополнительными блоками и приспособлениями для подачи и подготовки технологических проб.

Общий вид хроматографов с указанием места нанесения знака утверждения типа представлен на рисунке 1.

Общие виды детекторов хроматографов представлены на рисунках 2, 3, 4, 5. Пломбирование хроматографов не предусмотрено.

Нанесение знака поверки на хроматографы не предусмотрено.

1 Насосный модуль. 2 Модуль генератора элюента EG. 3 Детекторный модуль DC. 4 Ав-тосамплер AS-AP. 5 Мобильное устройство (планшет с установленным мобильным приложением)

Рисунок 1 - Общий вид хроматографов с указанием состава

Рисунок 2 - Общий вид детекторного модуля DC с открытыми дверками (в комплектации с кондуктометрическим и электрохимическим детекторами (средний отсек), 2-мя инжекционными кранами (нижний отсек), 2-мя дополнительными кранами и клапаном переключения потоков (верхний отсек)

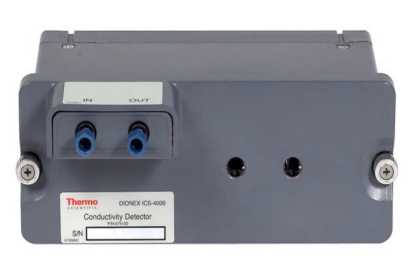

Рисунок 3 - Общий вид детектора кондуктометрического

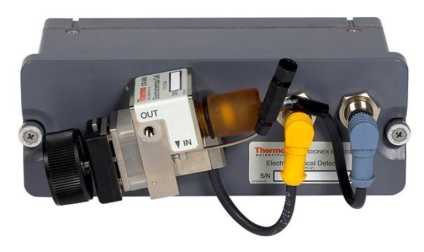

Рисунок 4 - Общий вид детектора электрохимического

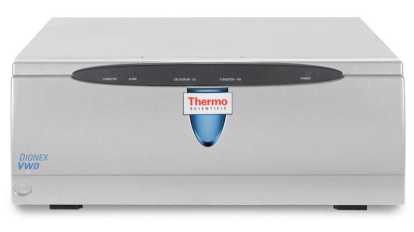

Рисунок 5 - Общий вид детектора фотометрического

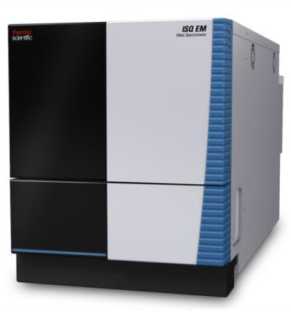

Рисунок 6 - Общий вид детектора масс-селективного

Таблица 5 -

Таблица 2 - Метрологические характеристики для кондуктометрического, электрохимического и фотометрического детекторов

Продолжение таблицы 2

Таблица 3 - Метрологические характеристики для масс-селективного детектора

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4
