Номер по Госреестру СИ: 82238-21
82238-21 Датчики весоизмерительные
(PR 6203)
Назначение средства измерений:
Датчики весоизмерительные PR 6203 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Внешний вид.
Датчики весоизмерительные
Рисунок № 1
Общие сведения
Дата публикации - 21.07.2021
Срок свидетельства - 16.07.2026
Номер записи - 183496
ID в реестре СИ - 1391282
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "Minebea Intec GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Датчики весоизмерительные (PR 6203)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Minebea Intec GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82238-21 16.07.2026 |
Датчики весоизмерительные, PR 6203 "Minebea Intec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
93079-24 |
Устройство весоизмерительное автоматическое, SYNUS 10 "Minebea Intec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
93080-24 |
Устройство весоизмерительное автоматическое, EWK 3010 "Minebea Intec GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Датчики весоизмерительные (PR 6203)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики весоизмерительные (PR 6203)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и на маркировочную табличку на корпусе датчика.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Использование по назначению» паспорта.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным PR 6203Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Модификации датчиков отличаются пределами допускаемой погрешности и максимальной нагрузкой.
Пломбирование датчиков весоизмерительных PR 6203 не предусмотрено.

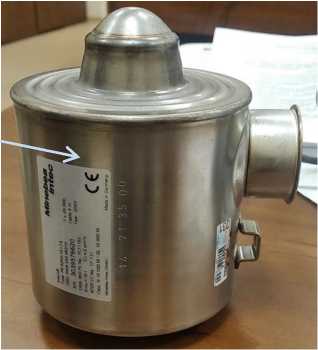

Рисунок 1 - Общий вид датчика весоизмерительного PR6203
Место нанесения знака утверждения типа
Маркировка датчиков производится на фирменной наклейке, на которой нанесены:
-
- торговая марка изготовителя;
-
- обозначение весоизмерительного датчика;
-
- серийный номер;
-
- максимальная нагрузка Emax;
-
- номинальный выходной сигнал Cn;
-
- длина кабеля;
-
- год выпуска датчика;
-
- знак утверждения типа.
Inteco®
Type PR 6203/500 kg D1 12NC 9405 203 01150 s/n 3039573974
OIML R60 PC No. TC11162
Ema* = 500 kg Cn = 2 mV/V
NTEPCCNo 17-111
Class III 1000 M
Minebea Intec GmbH
Рисунок 2- Маркировка датчиков
Знак поверки наносится в свидетельство о поверке.
Программное обеспечение отсутствует.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Датчик весоизмерительный |
PR 6203 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
МП 2301-0323-2021 |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Класс точности по ГОСТ 8.631-2013 |
D |
С | ||||
|
Максимальное число поверочных интервалов, nmax Етах /v |
1000 |
3000 |
6000 | |||
|
Максимальная нагрузка, Етах, т |
0,5 |
1, 2, 3, 5, 10, 20, 30, 50, 60, 75 |
2 |
3, 5, 10, 20, 30, 50, 60, 75 |
3, 5, 10 |
20, 30, 50, 60, 75 |
|
Минимальный поверочный интервал, Vmin, кг |
Етах /2500 |
Етах /5000 |
Етах /10000 |
Етах /14000 |
Етах /14000 |
Етах /20000 |
|
Минимальная нагрузка, Етп, кг |
0 | |||||
|
Доля от пределов допускаемой погрешности весов, PLC |
0,7 | |||||
|
Значение поверочного интервала V, кг |
Етах/Птах | |||||
|
Относительный выходной сигнал при Етах, мВ/В |
2,0 | |||||
|
Значение входного сопротивления датчиков, Ом |
650±6 | |||||
Продолжение таблицы 1
|
Наименование характеристики |
Значение | |
|
Класс точности по ГОСТ 8.631-2013 |
D |
С |
|
Значение выходного сопротивления датчиков, Ом - для Етах = 60 т |
510±1 |
510,0±0,5 |
|
- для Етах = 75 т |
410±1 |
410,0±0,5 |
|
- для остальных |
610±1 |
610,0±0,5 |
|
Предельные значения температуры, °С |
от -10 до +40 | |
|
Обозначение по влажно- |
СН | |
|
сти | ||
Таблица 2 - Пределы допускаемых погрешностей датчиков класса точности С
|
Интервалы измерений |
Пределы допускаемой погрешности mpe |
|
до 500v включ. |
±0,35v |
|
св. 500v до 2000v включ. |
±0,70v |
|
св. 2000v |
±1,05v |
Таблица 3 - Пределы допускаемых погрешностей датчиков класса точности D
|
Интервалы измерений |
Пределы допускаемой погрешности mpe |
|
до 50v включ. |
± 0,35v |
|
св. 50v до 200v включ. |
± 0,70v |
|
св. 200v |
± 1,05v |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры средства измерений (длина; ширина; высота), мм, не более |
107; 87; 139 |
|
Масса, кг, не более |
5 |
|
Напряжение питания постоянного тока, В |
от 4 до 24 |
|
Средний срок службы, лет |
10 |
|
Вероятность безотказной работы за 2000 ч |
0,9 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6 Ga Ex ta IIIC T160°C Da 2Ex nA IIC T6 Ge Ex tc IIIC T85°C Dc |
