Сведения о средстве измерений: 93079-24 Устройство весоизмерительное автоматическое

Номер по Госреестру СИ: 93079-24
93079-24 Устройство весоизмерительное автоматическое
(SYNUS 10)

Назначение средства измерений:
Устройство весоизмерительное автоматическое SYNUS 10 (далее — средство измерений) предназначено для измерений массы.

сертификация программного обеспечения
Внешний вид. Устройство весоизмерительное автоматическое, http://oei-analitika.ru рисунок № 1
Внешний вид.
Устройство весоизмерительное автоматическое
Рисунок № 1
Внешний вид. Устройство весоизмерительное автоматическое, http://oei-analitika.ru рисунок № 2
Внешний вид.
Устройство весоизмерительное автоматическое
Рисунок № 2
Внешний вид. Устройство весоизмерительное автоматическое, http://oei-analitika.ru рисунок № 3
Внешний вид.
Устройство весоизмерительное автоматическое
Рисунок № 3

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства -
Номер записи - 194882
ID в реестре СИ - 1418677
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

SUNUS 10,

Производитель

Изготовитель - "Minebea Intec GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2064 от 2024.08.30 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Устройство весоизмерительное автоматическое (SYNUS 10)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Minebea Intec GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82238-21
16.07.2026
Датчики весоизмерительные, PR 6203
"Minebea Intec GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
93079-24

Устройство весоизмерительное автоматическое, SYNUS 10
"Minebea Intec GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год
93080-24

Устройство весоизмерительное автоматическое, EWK 3010
"Minebea Intec GmbH" (ГЕРМАНИЯ )
ОТ
МП
1 год

Кто поверяет Устройство весоизмерительное автоматическое (SYNUS 10)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ПРИОКСКИЙ ЦСМ"
(RA.RU.311265)
  • SUNUS 10
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Устройство весоизмерительное автоматическое (SYNUS 10)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее — ПО) средства измерений является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

    Метрологически значимая часть ПО хранится в памяти блока SYNUS 10 и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, стерто или скопировано через какой-либо интерфейс после загрузки.

    Доступ к изменению метрологически значимой части осуществляется только в сервисном режиме с помощью административного пароля.

    Идентификационным признаком ПО служит номер версии, который отображается на дисплее блока SYNUS 10 при нажатии кнопки «Service» на дисплее.

    Уровень защиты ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» по Р 50.2.077-2014.

    Таблица 1 — Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    EWK 3010.100

    Номер версии (идентификационный номер) ПО

    V5.44 R4.010

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    Наносится типографским способом на эксплуатационную документацию и офсетным способом на маркировочную табличку.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 10 «Эксплуатация» документа «Устройство весоизмерительное автоматическое SYNUS 10. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».

    Правообладатель

    «Minebea Intec GmbH», Германия

    Адрес: Mineworker Strasse 205 A 22145 Hamburg, Germany. Адрес в Интернет: www.minebea-intec.com

    Изготовитель

    «Minebea Intec GmbH», Германия
    Адрес: Mineworker Strasse 205 A 22145 Hamburg, Germany.
    Адрес в Интернет: www.minebea-intec.com

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон/факс: (495) 437-55-77 / 437-56-66 адрес в Интернет: www.vniims.ru;
    адрес электронной почты: office@vniims.ru

    Правообладатель

    «Minebea Intec GmbH», Германия
    Адрес: Mineworker Strasse 205 A 22145 Hamburg, Germany. Адрес в Интернет: www.minebea-intec.com

    Принцип действия средства измерений основан на компенсации взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал возникающий и изменяющийся пропорционально массе взвешиваемого груза, при его прохождении по конвейерной ленте, преобразуется в измеренное значение массы. Измеренное значение массы отображается в визуальной форме на дисплее средства измерений. Измерительная информация может быть сохранена в запоминающем устройстве и/или передано на периферийное устройство.

    Средство измерений представляет собой устройство весоизмерительное автоматическое для измерения массы объекта с последующей сортировкой.

    Конструктивно средство измерений состоит из грузового конвейера с весовой ячейкой электромагнитной компенсации, блока обработки результатов EWK 3010 совмещенным с дисплеем, грузовой транспортной системой WS 60, фотоэлементами и устройством сортировки.

    Фотоэлементы активируют процесс взвешивания с помощью, отражающей фотоячейки на выходной стороне грузового конвейера, по которому осуществляется транспортировка объекта измерений при взвешивании. Информация о массе взвешиваемого груза поступает в блок обработки результатов измерений и выводится на дисплей, а затем передается на устройство сортировки, которое представляет собой роликовый транспортер с опрокидывающим механизмом.

    К данному типу относится устройство весоизмерительное автоматическое SYNUS 10 с заводским номером SYNUS2_1-38737006.

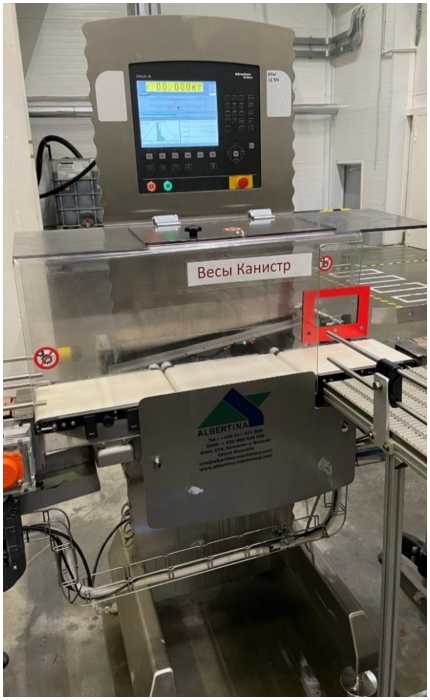

    Общий вид средства измерений представлен на рисунКе 1.

    Внешний вид. Устройство весоизмерительное автоматическое (SYNUS 10), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений (слева)

    Внешний вид. Устройство весоизмерительное автоматическое (SYNUS 10), http://oei-analitika.ru

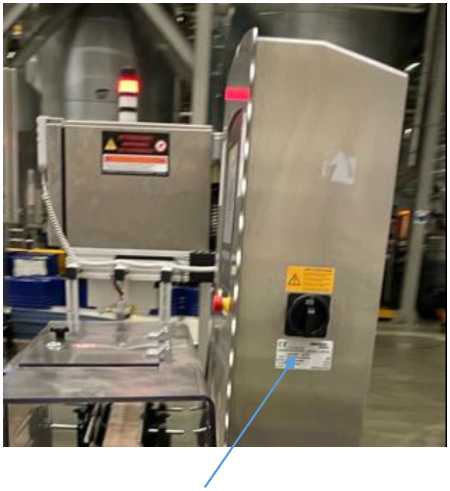

    Место нанесения маркировочной таблички

    Внешний вид. Устройство весоизмерительное автоматическое (SYNUS 10), http://oei-analitika.ru

    Туре SYNUS10

    Т. “'"'0.14 кд ^'0'01 кд S/N SYNUSZ 1-3

    ' "">1111111111,

    Рисунок 2 - Общий вид маркировочной таблички

    Маркировочная табличка средства измерений выполнена в виде

    наклейки, разрушаемой при снятии, расположена на боковой поверхности средства измерений и содержит следующую основную информацию:

    - знак утверждения типа;

    - действительная цена деления (шкалы);

    - максимальная нагрузка;

    - минимальная нагрузка;

    - диапазон выборки массы тары;

    - заводской (серийный) номер.

    Заводской номер SYNUS2_1-38737006 наносится на маркировочную табличку типографским способом.

    Пломбировка средства измерений не предусмотрена.

    Нанесение знака поверки на средство измерений не предусмотрено.


    Таблица 4 —

    Наименование

    Обозначение

    Количество

    Устройство весоизмерительное автоматическое

    SYNUS 10

    1 шт.

    Устройство весоизмерительное автоматическое SYNUS 10. Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    -

    1 экз


    Таблица 2 —

    Наименование характеристики

    Значение

    Максимальная нагрузка (Max), г

    7000

    Минимальная нагрузка (Min), г

    140

    Действительная цена деления (шкалы)(^), г

    1

    Пределы допускаемой погрешности для любой нагрузки при поверке и эксплуатации зависимости от значения массы нагрузки в автоматическом режиме работы, г:

    от 140 до 7000 г включ.

    ±5

    Предел допускаемого стандартного отклонения при поверке и эксплуатации в зависимости от значения массы нагрузки, г: от 140 до 7000 г включ.

    ±5

    Диапазон выборки массы тары (Т-), % от Max

    80

    Таблица 3 — Общие технические

    Наименование характеристики

    Показатель

    Условия эксплуатации:

    - температура окружающей среды, °С

    от + 15 до + 30

    - относительная влажность, %, не более

    до 55

    Параметры электрического питания от сети переменного

    тока:

    напряжение, В

    от 187 до 242

    частота, Гц

    от 49 до 51

    Скорость транспортировки, м/с

    от 0,19 до 1,62

    Габаритные размеры, мм, не более

    - высота

    1700,0

    - ширина

    1020,0

    - длина

    1000,0

    Масса, кг, не более

    350
