ИС АСУТП является средством измерений единичного производства.

ИС АСУТП представляет собой многофункциональную трехуровневую систему с централизованным управлением и распределенной функцией измерений.

• - 1-й уровень включает в себя измерительные модули ввода 6ES7 331-7КР02-0АВ0 и 6ES7 331-7PF01-0AB0 из состава контроллеров программируемых (PLC) SIMATIC S7-300, образующие измерительные каналы (ИК). По типу входного сигнала ИК разделяют на ИК измерения унифицированного сигнала постоянного тока в диапазоне от 4 до 20 мА и ИК сигнала с термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками преобразования по ГОСТ 6651-2009.

• - 2-й уровень включает в себя процессорные модули сбора и обработки данных (CPU) CPU 315- 2DP.

• - 3-й уровень представляет собой информационно-вычислительный комплекс (ИВК), состоящий из: серверов сбора и обработки данных, серверов визуализации технологического процесса автоматизированных рабочих мест, устройств сетевой коммуникации.

Принцип действия ИС АСУТП основан на непрерывном измерении унифицированных сигналов 4-20 мА и сигналов ТС, их обработки, визуализации и выдачи управляющих сигналов.

Первичные измерительные преобразователи (далее - ПИП, не входят в состав ИС АСУТП) преобразуют текущие значения параметров технологических процессов в унифицированные электрические сигналы силы постоянного тока от 4 до 20 мА и/или сигналы по ГОСТ 6651-2009.

ИС АСУТП осуществляет прием измерительных сигналов технологических процессов следующим образом:

• - аналоговые электрические сигналы от ПИП поступают на входы измерительных модулей аналогового ввода. Модули осуществляет аналого-цифровое преобразование в цифровой код;

• - CPU циклически опрашивает модули аналогового ввода, производит сбор и обработку данных в цифровом виде, осуществляет преобразование измеренных значений сигналов в значения физических величин;

• - далее информация о значениях физических параметров технологического процесса в неизменном виде поступает на ИВК, где регистрируется в базах данных серверов и отображается на мнемосхемах, гистограммах и трендах в единицах физических величин.

ИС АСУТП обеспечивает выполнение следующих функций:

• - автоматизированное измерение, регистрация, обработка, контроль, хранение и отображение параметров технологического процесса;

• - предупредительная и аварийная сигнализация при выходе параметров технологического процесса за установленные границы и при обнаружении неисправности в работе оборудования;

• - управление технологическим процессом в реальном масштабе времени;

• - самодиагностика;

• - автоматическое составление отчетов и рабочих (режимных) листов;

• - защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров;

• - ведение журнала событий технических и программных средств;

• - обеспечение единого времени компонентов системы.

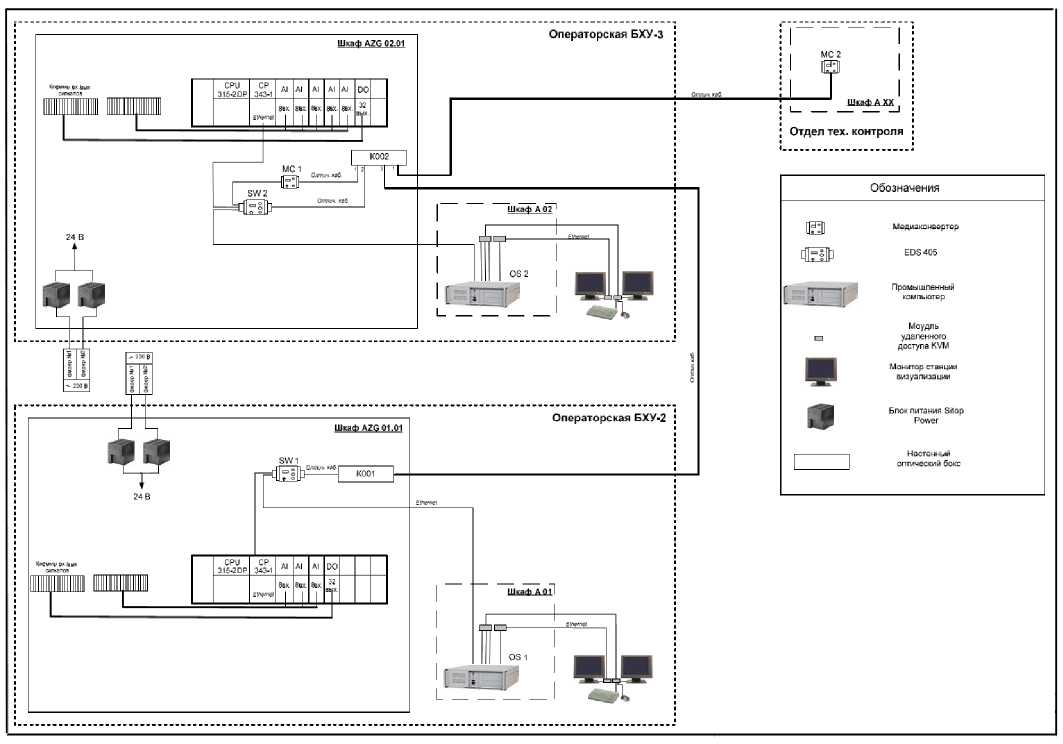

ИК ИС АСУТП имеют простую структуру, которая позволяет реализовать прямой метод измерений путем последовательных измерительных преобразований. Структурная схема ИС АСУТП приведена на рисунке 1.

Рисунок 1 - Структурная схема ИС АСУТП

Все компоненты ИС АСУТП размещаются в специализированных запираемых шкафах, размещенных в специальных помещениях, имеющие ограничение доступа.

Пломбирование ИС АСУТП не предусмотрено. Знак поверки наносится на свидетельство о поверке.

Таблица 4 -

П Продолжение таблицы 4

Метрологические характеристики приведены в таблице 2, технические характеристики приведены в таблице 3.

Таблица 2 - Метрологические характеристики измерительных каналов

Таблица 3 - Основные технические характеристики ИС АСУТП

ПО ИС АСУТП поддерживает синхронизацию с сервером точного времени, обеспечивая привязку времени полученных данных к национальной шкале координированного времени Российской Федерации UTC (SU) с погрешностью в пределах ±3 с.
