Принцип действия дозаторов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее по тексту - датчика), возникающей под действием силы тяжести дозируемого вещества, в аналоговый электрический сигнал, с последующей обработкой сигнала в аналогово-цифровом преобразователе (далее по тексту -АЦП). Далее сигналы поступают в центральный блок устройства управления, где подвергаются аналого-цифровому преобразованию, математической обработке электронными устройствами с дальнейшим определением значения массы взвешиваемого материала.

На основе информации об измеренном значении массы в соответствии с предварительно заданной программой осуществляется автоматическое управление питателем для формирования дозы материала.

Конструктивно дозаторы состоит из узла взвешивания и узла управления.

Узел взвешивания состоит из:

-грузоприемного устройства (далее по тексту - ГПУ), выполненного в виде весовой платформы опирающейся на четыре весоизмерительных датчика H8C-C3-1.0t-4B, производства фирмы Фирма "Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 55198-19), и включающего грузовую платформу с роликами, опорную рамную конструкцию с устройством зацепа и раздува мешков;

-ленточного питателя на металлической раме с частотно-регулируемым приводом, управляющим скоростью ленты и задающим производительность питателя (далее по тексту - питатель). Тип заполнения - сверху;

-ленточного конвейера на металлической раме с частотно-регулируемым приводом, управляющим скоростью ленты (далее по тексту - конвейер).

Узел управления состоит из сенсорной панели оператора SIMATIC HNI comf, производства фирмы «Siemens AG», Германия, совмещающей функции показывающего устройства и клавиатуры управления, модуля многофункционального Siwarex WP 231 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 72345-18), и контроллера программируемого SIMATIC S7-1200 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 63339-16), выполняющего функции аналого-цифрового преобразования сигналов, их математической обработки, управления процессом дозирования, хранения параметров настройки и результатов измерений в энергонезависимой памяти в энергонезависимой памяти, передачу информации по цифровым интерфейсам связи.

Электронные устройства размещены в низковольтном шкафу локальной системы управления и электроснабжения;

Дозаторы оснащены следующими устройствами и функциями в соответствии с ГОСТ 8.610-2012, приведенными в таблице 1.

Таблица 1 - Устройства и функции дозаторов по ГОСТ 8.610-2012

Идентификационные данные маркировки наносятся на грузоприемное устройство и на устройство управления.

На маркировочной табличке устройства управления указывается:

• - наименование;

• - обозначение типа дозатора;

• - год изготовления;

• - серийный номер дозатора;

• - класс точности Х(х);

• - номинальные минимальная и максимальная дозы (Minfill и Maxfill соответственно);

• - параметры электрического питания;

• - знак утверждения типа.

На маркировочной табличке грузоприемного устройства указывается:

• - наименование производителя;

• - обозначение типа грузоприемного устройства;

• - год изготовления;

• - серийный номер;

• - максимальная нагрузка (Мах).

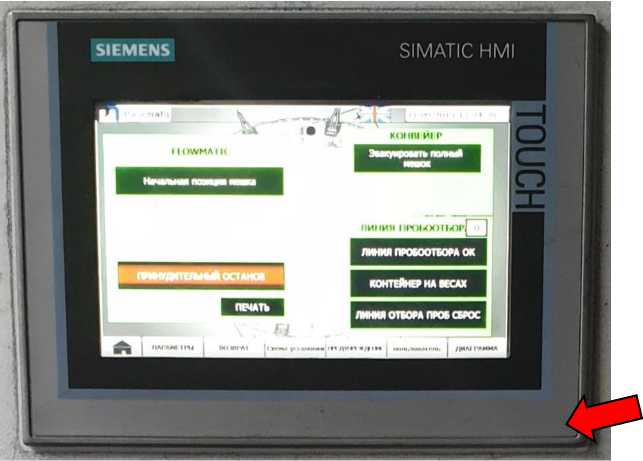

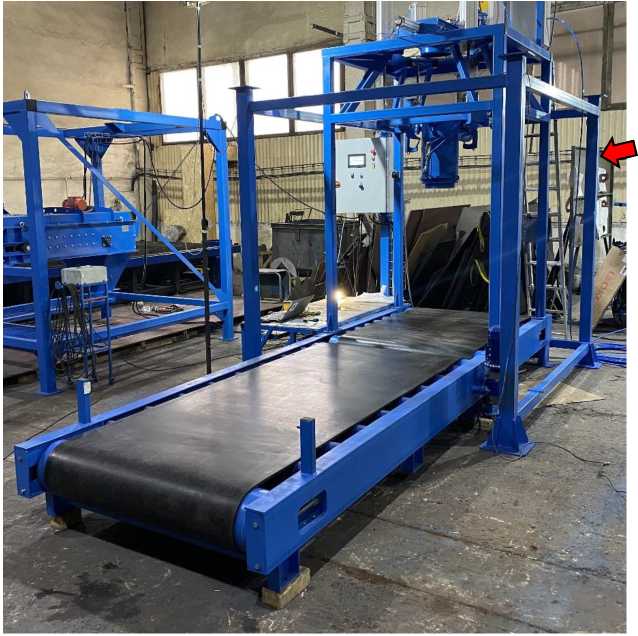

Общая вид дозаторов представлена на рисунке 1. Знак утверждения типа наносится методом лазерной гравировки на шильдик дозатора в соответствии с рисунком 1. Пломбирование дозаторов не предусмотрено. Обозначение места нанесения знака поверки представлено на рисунке 2. Знак поверки наносится в виде наклейки поверителя. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на шильдик в месте, указанном на рисунке 1.

Знак утверждения типа и место нанесения заводского номера

Рисунок 1 - Общая вид дозаторов

Рисунок 2 -Место нанесения знака поверки

аблица 7 -

Таблица 3 - Метрологические характеристики

Таблица 4 - Минимально допустимое значение номинальной минимальной дозы Minfill, наименьший предел Min, согласно ГОСТ 8.610-2012, кг

Таблица 5 - Метрологические характеристики

Таблица 6 - Основные технические характеристики
