Номер по Госреестру СИ: 94652-25
94652-25 Дозаторы весовые автоматические дискретного действия
(СФБ.Б)
Назначение средства измерений:
Дозаторы весовые автоматические дискретного действия СФБ.Б (далее - дозаторы) предназначены для измерения массы и автоматического дозирования грузов.
Внешний вид.
Дозаторы весовые автоматические дискретного действия
Рисунок № 1
Внешний вид.
Дозаторы весовые автоматические дискретного действия
Рисунок № 2
Внешний вид.
Дозаторы весовые автоматические дискретного действия
Рисунок № 3
Внешний вид.
Дозаторы весовые автоматические дискретного действия
Рисунок № 4
Общие сведения
Дата публикации - 14.02.2025
Срок свидетельства - 14.02.2030
Номер записи - 196451
ID в реестре СИ - 1423508
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Производственно-торговая компания "Инжиниринг" (ООО "ПТК "Инжиниринг")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№301 от 2025.02.14 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Дозаторы весовые автоматические дискретного действия (СФБ.Б)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Производственно-торговая компания "Инжиниринг" (ООО "ПТК "Инжиниринг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82692-21 17.08.2026 |
Дозатор весовой автоматический дискретного действия, "СФБ" Общество с ограниченной ответственностью "Производственно-торговая компания "Инжиниринг" (ООО "ПТК "Инжиниринг") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
94652-25 14.02.2030 |
Дозаторы весовые автоматические дискретного действия, СФБ.Б Общество с ограниченной ответственностью "Производственно-торговая компания "Инжиниринг" (ООО "ПТК "Инжиниринг") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
94653-25 14.02.2030 |
Дозаторы весовые автоматические дискретного действия, СФБ.245 Общество с ограниченной ответственностью "Производственно-торговая компания "Инжиниринг" (ООО "ПТК "Инжиниринг") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Кто поверяет Дозаторы весовые автоматические дискретного действия (СФБ.Б)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Дозаторы весовые автоматические дискретного действия (СФБ.Б)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) дозаторов является встроенным и метрологически значимым.
Для защиты от несанкционированного доступа к параметрам регулировки и измерительной информации применяются настройки с использованием пароля, а также пломбируется доступ к технологическому разъему программируемого контроллера.
Идентификационные данные ПО отображаются на дисплее программируемого контроллера и доступны для просмотра при включении дозатора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
CoDeSys, |
OWEN Logic |
TIA Portal |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.3.Х.Х |
не ниже 2.6.x |
V14 SP1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
|
где х - метрологически не значимая часть | |||
Знак утверждения типа
Знак утверждения типананосится методом наклейки на шкаф управления дозатора и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п.1.3 «Устройство и работа составных частей изделия» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.92.40-024-15920232-2024 «Дозаторы весовые автоматические дискретного действия СФБ.Б Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Производственно-торговая компания «Инжиниринг» (ООО «ПТК «Инжиниринг»)
ИНН 1660294888
Юридический адрес: 420085, Республика Татарстан, г. Казань, ул. Беломорская, д. 69,
оф. 10
Тел: +7 (800) 533-92-21
Web-сайт: ptking.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адреса мест осуществления деятельности:
142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., Лежневский р-н, СПК им. Мичурина
Принцип действия дозаторов основан на преобразовании деформации весоизмерительного датчика (далее - датчика), возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал, с последующим аналого-цифровым преобразованием и обработкой данных с дальнейшим определением значения массы дозируемого материала и выводом результата дозирования на устройство индикации.
Конструктивно дозатор состоит из металлической основы-рамы, на которую закреплены: шкаф управления, взвешивающее устройство (бункер с датчиками), подающее устройство.
Дозатор изготавливается в следующих исполнениях: СФБ.Б-0,002; СФБ.Б-0,01; СФБ.Б-0,05; СФБ.Б-0,2; СФБ.Б-0,5; СФБ.Б-1,5; СФБ.Б-2,0, отличающиеся габаритами бункера и метрологическими характеристиками.
В качестве датчиков используются датчики весоизмерительные тензорезисторные H3 (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 55371-13), производитель Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай.
Шкаф управления состоит из программируемого контроллера, управляющего всеми алгоритмами работы, вторичного дисплея, органов управления, частотного преобразователя, системы защиты электрических цепей.
На дозаторы (шкаф управления и бункер) наносится маркировка с информацией об изготовителе, наименовании, исполнении, заводском номере, метрологических характеристиках, параметров электропитания, дате изготовления. Заводской номер в виде цифрового кода наносится методом гравировки. Общий вид дозаторов представлен на рисунке 1. Места нанесения маркировки, знака утверждения типа на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
-

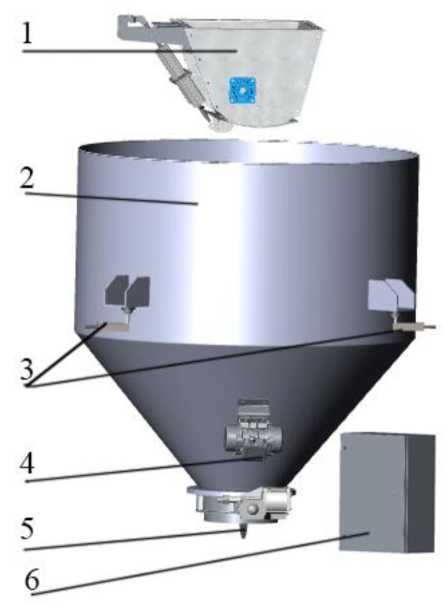

1 - подающее устройство;
-
2 - бункер;
-
3 - весоизмерительные датчики веса;
-
4 - вибратор;
-
5 - затвор выгрузки;
-
6 - шкаф управления.
а) взвешивающее устройство

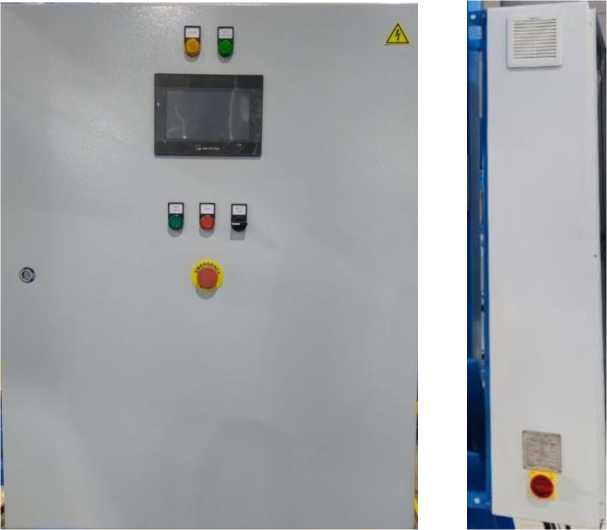

Шкаф управления
Рисунок 1 - Общий вид дозаторов

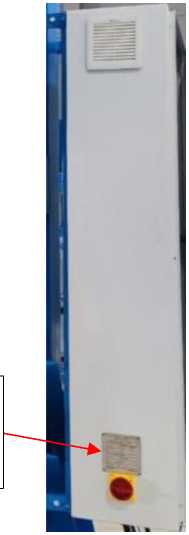

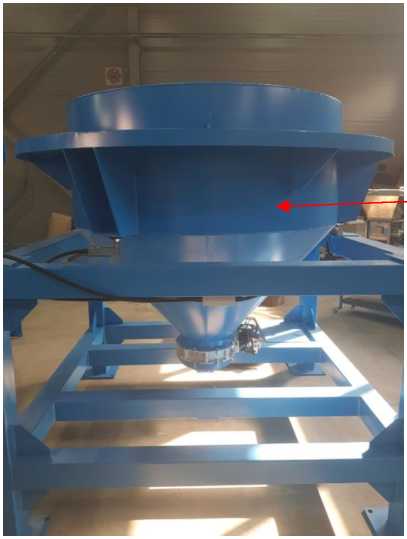

Рисунок 2 - Места нанесения маркировки, знака утверждения типа
Место нанесения маркировки
Места нанесения маркировки и знака утверждения типа
Таблица 2 -
|
Наименование характеристики |
Значение характеристики | ||||||
|
СФБ.Б- 0,002 |
СФБ.Б- 0,01 |
СФБ.Б- 0,05 |
СФБ.Б- 0,2 |
СФБ.Б- 0,5 |
СФБ.Б- 1,5 |
СФБ.Б- 2,0 | |
|
Наибольший предел взвешивания, кг |
2,5 |
10 |
50 |
200 |
500 |
1500 |
2000 |
|
Наименьший предел взвешивания, кг |
0,05 |
0,5 |
5 |
40 |
100 |
300 |
500 |
|
Пределы допускаемой приведенной к верхнему пределу взвешивания погрешности измерений, % |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
|
Цена деления шкалы, кг |
0,001 |
0,01 |
0,02 |
0,1 |
0,1 |
0,5 |
1 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение характеристики | ||||
|
СФБ.Б- 0,002 |
СФБ.Б- 0,01 |
СФБ.Б- 0,05 |
СФБ.Б- 0,2(0,5) |
СФБ.Б- 1,5(2,0) | |
|
Параметры электрического питания: | |||||
|
- напряжение, В |
380±10% | ||||
|
- частота, Гц |
50±1 | ||||
|
Потребляемая мощность, В^А, не более |
1 кВт | ||||
|
Габаритные размеры (ШхДхВ), мм, не более |
300х |
400х |
400х |
1300х |
2000x |
|
300х |
400х |
400х |
1300х |
2000x | |
|
300 |
500 |
700 |
1000 |
2500 | |
|
Масса, кг, не более |
10 |
25 |
40 |
200 |
600 |
|
Условия эксплуатации: | |||||
|
- температура окружающей среды, °С |
от -20 до 40 | ||||
|
- относительная влажность, %, не более |
80 | ||||
Таблица 4 - Показатели надежности
|
Средняя наработка на отказ, ч |
15000 |
|
Срок службы, лет |
8 |
