Номер по Госреестру СИ: 83241-21
83241-21 Системы измерительные оптические
(ОРТОLab 55 II)
Назначение средства измерений:
Системы измерительные оптические OPTOLab 55 II (далее - системы) предназначены для измерений линейно-угловых размеров образцов с надрезом для контроля годности к испытаниям на ударный изгиб на маятниковом копре.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
ОРТОLab 55 II
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| b4c65c25-deac-8631-de12-a1fa443f80db | 83241-21 | 2021-10-13 | — | актуальная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.


Для работы с системами используется метрологические значимое программное обеспечение «OptoLab» (далее - ПО), устанавливаемое на персональный компьютер. ПО предназначено для сбора, обработки, отображения и хранения результатов измерений
Уровень защиты ПО «OptoLab» - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OptoLab |
|
Номер версии (идентификационный номер ПО) |
не ниже 3.0.0 |
|
Цифровой идентификатор ПО |
- |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на заднюю часть корпуса системы.
Приведены в разделе 8 «Системы измерительные оптические OPTOLab 55 II. Руководство по эксплуатации»
Государственная поверочная схема для средств измерений длины в диапазоне от 1'10'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482.
Техническая документация «LABORTECH s.r.o.», Чешская республика.
Принцип работы систем основан на измерении геометрических размеров проекции (изображения) образца, расположенного на предметном столе, при помощи измерительной ПЗС-камеры. По полученному изображению с помощью программного обеспечения вычисляются линейно-угловые размеры изделия.
Конструктивно система состоит из стойки в форме металлического цилиндра, в нижней части которого встроен источник света в виде светодиодов белого цвета. Над ним расположено матовое рассеивающее стекло. В основании стойки находится прозрачное стекло для расположения на нем образцов
Заводской номер указывается на маркировочной наклейке, расположенной на задней стороне стойки.
Нанесение знака поверки на систему не предусмотрено.
Общий вид систем представлен на рисунке 1. Общий вид маркировочной наклейки и место нанесения знака утверждения типа представлены на рисунке 2.

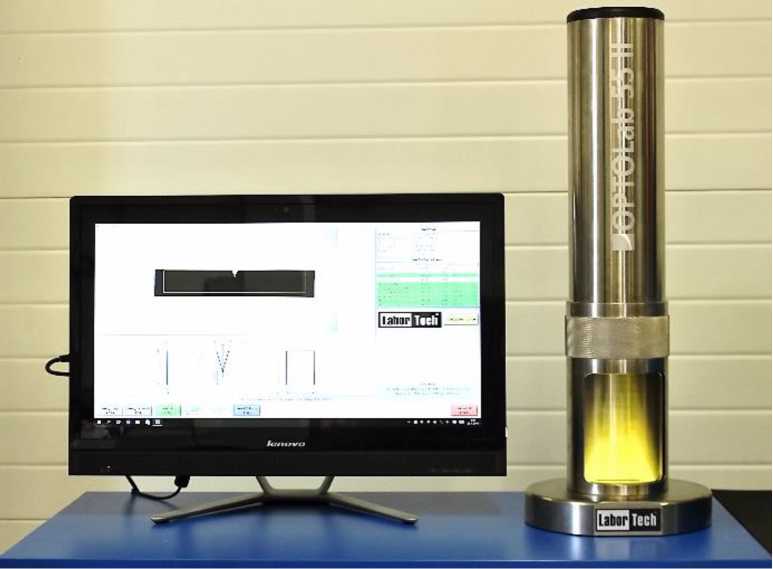

Рисунок 1 - Общий вид систем измерительных оптических OPTOLab 55 II
Место нанесения знака утверждения типа

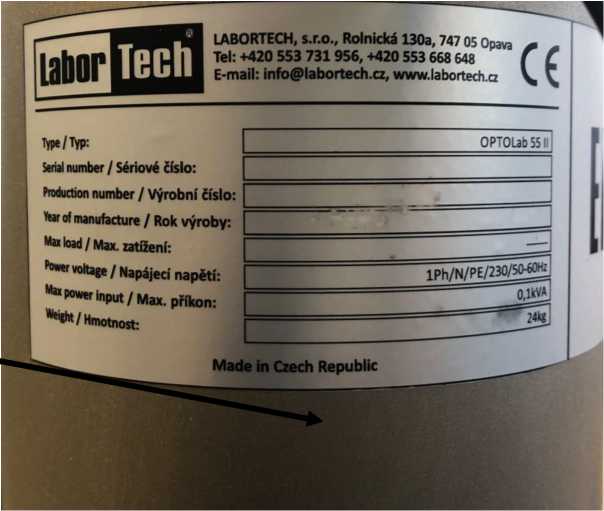

Рисунок 2 - Общий вид маркировочной наклейки
В процессе эксплуатации, системы не предусматривают внешних механических или электронных регулировок. Пломбирование систем не производится.
Таблица 4 -
|
Наименование |
Обозначение |
Количество, ед. |
|
Система измерительная оптическая OPTOLab 55 II |
1 шт. | |
|
Персональный компьютер |
1 шт. | |
|
Настроечный образец типа V |
1 шт. | |
|
Настроечный образец типа U |
1 шт. | |
|
Руководство пользователя программным обеспечением |
1 экз. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП АПМ 78-20 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров, мм |
от 1,7 до 70 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм |
±0,025 |
|
Диапазон измерений плоского угла, ° |
от 10 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений плоского угла, ° |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Дискретность измерений | |
|
- линейных размеров, мм |
0,001 |
|
- угловых размеров, ° |
0,001 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина |
240 |
|
- ширина |
240 |
|
- высота |
704 |
|
Масса, кг, не более |
32 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 20 до 80 |
|
Напряжение питания переменного тока, В |
220±10 |
|
Частота, Гц |
50±1 |
