Номер по Госреестру СИ: 85876-22
85876-22 Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию
(CREEPTest)
Назначение средства измерений:
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию CREEPTest (далее - машины) предназначены для задания силы (нагрузки) и измерений линейных размеров (продольной деформации) образцов под воздействием заданной силы (нагрузки) при проведении испытаний металлов, сплавов и полимерных материалов на ползучесть, длительную прочность, релаксацию и малоцикловую усталость.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
CREEPTest
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| ebaa3dc2-d4d4-c022-5b90-ed45e3339baf | 85876-22 | 2022-06-21 | — | актуальная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Дата публикации - 21.06.2022
Срок свидетельства - 17.06.2027
Номер записи - 187892
ID в реестре СИ - 1400355
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Изготовитель - "LABORTECH s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
№1471 от 2022.06.17 ПРИКАЗ_Об утверждении типов средств измерений (20)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83241-21 27.09.2026 |
Системы измерительные оптические, ОРТОLab 55 II "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
84940-22 25.03.2027 |
Машины испытательные универсальные электромеханические, LabTest "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
85528-22 11.05.2027 |
Измерители перемещений (деформаций) оптические бесконтактные, AOX-ONE "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
85876-22 17.06.2027 |
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию, CREEPTest "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
86259-22 26.07.2027 |
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию, CREEP Test "LABORTECH s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Для работы с машинами используется метрологически значимое программное обеспечение «LOTETest - BASIC», «CREEPTest - BASIC», «Test & Motion», «Test & Motion +» (далее ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
Test & Motion |
Test & Motion+ |
LOTETest -BASIS |
CREEPTest -BASIS |
|
Номер версии (идентификационный номер ПО), не ниже |
5.5.1.0 |
5.4.4.2 |
0.2 |
3.00 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
приведены в:
- разделе 2.2.5 «Алгоритм работы на испытательной машине» «Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию CreepTest 6.xxxC.2 . Руководство по эксплуатации»;
- разделе 2.4.2 «Алгоритм работы на испытательной машине» «Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию CreepTest 6.xxxC.3 . Руководство по эксплуатации»;
- разделе 2.4.2 «Алгоритм работы на испытательной машине» «Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию CreepTest 6.xxxC.5. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений силы, утверждённая приказом
Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
Государственная поверочная схема для средств измерений длины в диапазоне от 140"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
Техническая документация «LABORTECH s.r.o.», Чешская Республика;
Правообладатель«LABORTECH s.r.o.», Чешская Республика
Адрес: Rolnicka 263/130, Katerinky, 747 05 Opava, Czech Republic Тел.: +420-553-731-956
E-mail: info@labortech.cz
Принцип действия машин основан на преобразовании электрической энергии электромеханическим приводом в линейное перемещение захвата образца и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется датчиком силоизмерительным тензорезисторным в электрический сигнал, изменяющийся пропорционально нагрузке. Измерение линейных размеров (продольной деформации) образцов под воздействием заданной силы (нагрузки) осуществляется за счет установки и подключения датчика измерений линейных размеров (продольной деформации) к блоку управления машины.
Машина представляет собой измерительную установку, которая, в зависимости от вида испытаний, может автоматически задавать силу (нагрузку) на образце и содержать канал измерений линейных размеров (продольной деформации) образцов под воздействием заданной силы (нагрузки) при механических испытаниях.
Конструктивно машины состоят из основания, нагружающего устройства, направляющих колонн с подвижной и неподвижной траверсами, захватами, датчика силы, датчика измерений линейных размеров (деформации) и блока управления машины.
По заказу машины могут комплектоваться каналом измерений линейных размеров (продольной деформации) образцов под воздействием заданной силы (нагрузки) при механических испытаниях. Канал измерений линейных размеров (продольной деформации) состоит из датчика измерений линейных размеров (деформации), подключаемого к блоку управления машиной. Датчики измерений линейных размеров (деформации) предназначены для измерения продольной деформации образца при испытаниях на ползучесть и релаксацию. В зависимости от заказа машины могут комплектоваться следующими датчиками измерений линейных размеров (деформации): 3448-010M-050, 3448-025M-010, 3549-010M-050 (-ST/-HT), 3549-050M-050 (-ST/-HT), 3648-010M-005 (-ST/-HT), 3648-010M-020 (-ST/-HT), 3542-025M-050 (-LT/-ST/-HT1/-HT2/-LHT), 3542-050M-010 (-LT/-ST/-HT1/-HT2/-LHT), 3442-005M-050M (-LT/-ST/-HT1/-HT2/-LHT), 3442-010M-050M (-LT/-ST/-HT1/-HT2/-LHT), CDE 800-1000-1200, 7650A-0125M-020M (-ST/-HT), 7650A-025M-025M (-ST/-HT), 7642-010M-125M, 7642-025M-075M, 3442-0050-050T (-LT/-ST/-HT1/-HT2/-LHT), IRC 1200, 3543-100M-050M (-ST/-HT1), 3543-200M-025M (-ST/-HT1), ЕХН 15 - 6 А, ЕХН 25 - 5А, MFHT - 5. Датчики измерений линейных размеров (деформации) различаются диапазоном измерений и имеют контактный тип крепления на испытываемые образцы.
Блок управления предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы и линейных размеров (деформации) образцов на внешние устройства.
Машины выпускаются в 16 модификациях: CREEPTest 6.10C.2, CREEPTest 6.30C.2, CREEPTest 6.30C.3, CREEPTest 6.30C.5, CREEPTest 6.50C.2, CREEPTest 6.50C.3, CREEPTest 6.50C.5, CREEPTest 6.100C.2, CREEPTest 6.100C.3, CREEPTest6.100 C.5, CREEPTest 6.150C.3, CREEPTest 6.150C.5, CREEPTest 6.250C.3, CREEPTest 6.250C.5, CREEPTest 6.500C.3, CREEPTest 6.500C.5. Модификации машин отличаются метрологическими характеристиками, техническими характеристиками, направлением силы нагрузки и типом нагружающего устройства.
Машины модификаций CREEPTest 6.10C.2, CREEPTest 6.30C.2, CREEPTest 6.50C.2, CREEPTest 6.100C.2 оборудованы электромеханическим нагружающим устройством рычажного типа, поддерживающего постоянную нагрузку с помощью пружинного механизма и работают в режиме растяжения.
Машины модификаций CREEPTest 6.10C.3, CREEPTest 6.30C.3, CREEPTest 6.50C.3, CREEPTest 6.100C.3, CREEPTest 6.150 C.3, CREEPTest 6.250C.3, CREEPTest 6.500C.3, CREEPTest 6.30C.5, CREEPTest 6.50C.5, CREEPTest6.100 C.5, CREEPTest 6.150C.5, CREEPTest 6.250C.5, CREEPTest 6.500C.5 оборудованы центральным нагружающим устройством, поддерживающим постоянную нагрузку при помощи механизма нагружения, состоящего из шарико-винтовой пары и редуктора с интегрированным сервоприводом переменного тока, и работают в режиме растяжения и сжатия. Могут быть оснащены дополнительным переносным пультом управления.
Машины также имеют возможность установки муфельных печей для испытаний образцов в различных температурных условиях.
Заводской номер в числовом формате указывается методом гравировки на маркировочной табличке, расположенной на машине на задней стенке корпуса машины.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин приведён на рисунках 1, 2, 3. Общий вид типовой маркировки (заводской таблички) машин приведён на рисунке 4. Общий вид датчиков измерений линейных размеров (деформации) приведён на рисунках 5 - 15.

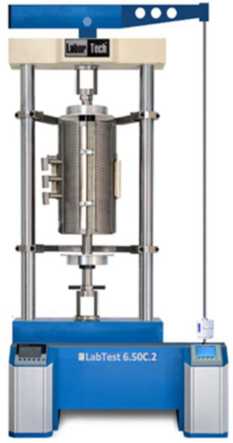

Рисунок 1 - Общий вид машин модификаций
CREEPTest 6.10C.2, CREEPTest 6.30C.2,
CREEPTest 6.50C.2, CREEPTest 6.100C.2

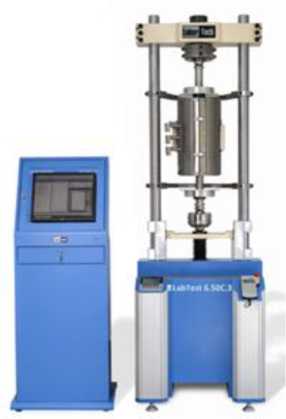

Рисунок 2 - Общий вид машин модификаций
CREEPTest 6.10C.3, CREEPTest 6.30C.3,
CREEPTest 6.50C.3, CREEPTest 6.100C.3,
CREEPTest 6.150 C.3, CREEPTest 6.250C.3,
CREEPTest 6.500C.3

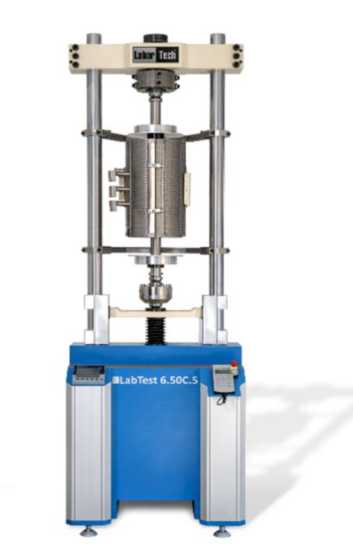

Рисунок 3 - Общий вид машин модификаций
CREEPTest 6.30C.5, CREEPTest 6.50C.5, CREEPTest6.100 C.5, CREEPTest 6.150C.5,
CREEPTest 6.250C.5, CREEPTest 6.500C.5

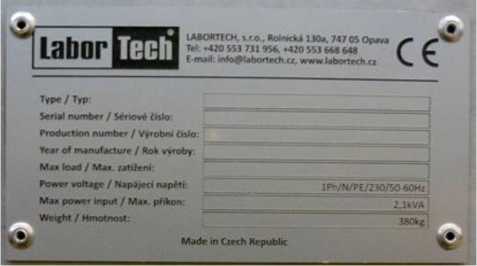

Рисунок 4 - Общий вид типовой маркировки (заводской таблички) машин

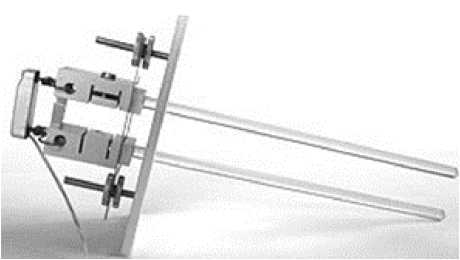

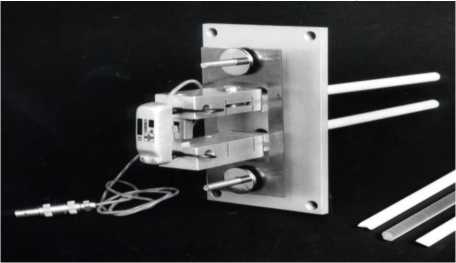

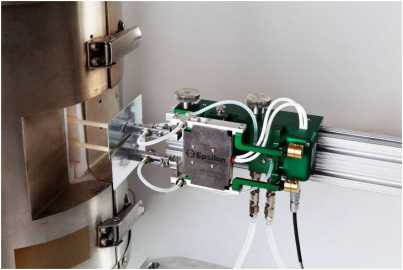

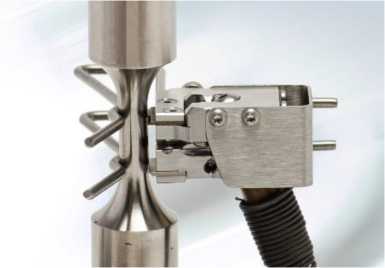

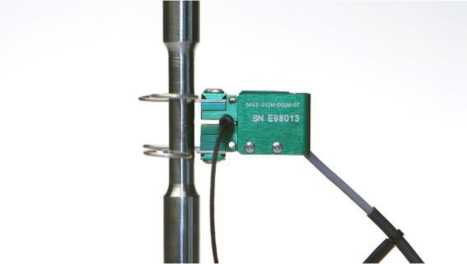

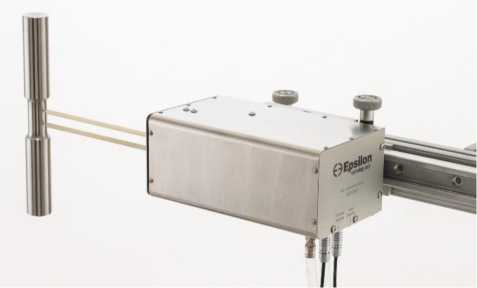

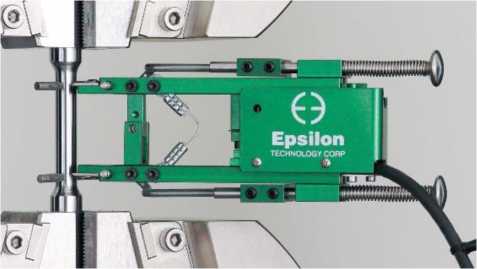

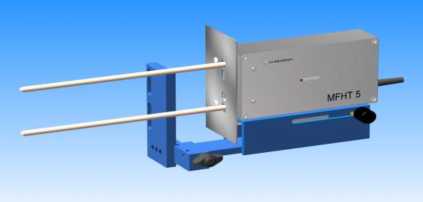

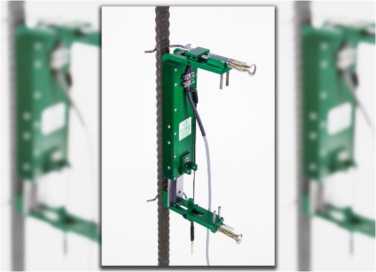

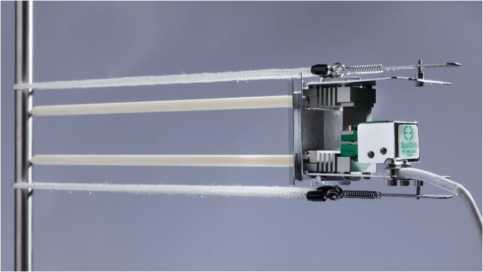

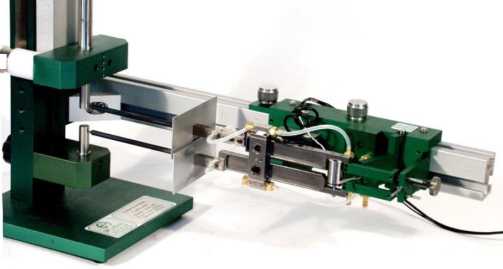

Рисунок 5 - Общий вид датчиков измерений линейных размеров (деформации) модификаций 3448-010M-050, 3448-025M-010
Рисунок 6 - Общий вид датчиков измерений линейных размеров (деформации) модификаций 3549-010M-050 (-ST/-HT) 3549-050M-050 (-ST/-HT)
'•9
Рисунок 7 - Общий вид датчиков измерений линейных размеров (деформации) модификаций 3648-010M-005 (-ST/-HT), 3648-010M-020 (-ST/-HT)
Рисунок 8 - Общий вид датчиков измерений линейных размеров (деформации) модификаций 7642-010M-125M, 7642-025M-075M
Рисунок 9 - Общий вид датчиков измерений линейных размеров (деформации) модификаций 7650A-0125M-020M (-ST/-HT) 7650A-025M-025M (-ST/-HT)
Рисунок 10 - Общий вид датчиков измерений линейных размеров (деформации) модификаций 3542-025M-050 (-LT/-ST/-HT1/-HT2/-LHT), 3542-050M-010 (-LT/-ST/-HT1/-HT2/-LHT)
Рисунок 11 - Общий вид датчиков измерений линейных размеров (деформации) модификаций 3543-100M-050M (-ST/-HT1), 3543-200M-025M (-ST/-HT1)
Рисунок 12 - Общий вид датчиков измерений линейных размеров (деформации) модификаций 3442-0050-050T (-LT/-ST/-HT1/-HT2/-LHT), 3442-005M-050M (-LT/-ST/-HT1/-HT2/-LHT), 3442-010M-050M (-LT/-ST/-HT1/-HT2/-LHT)
Рисунок 13 - Общий вид датчиков измерений линейных размеров (деформации)
Рисунок 14 - Общий вид датчиков измерений линейных размеров (деформации)
модификаций IRC 1200, CDE 800-1000-1200
Рисунок 15 - Общий вид датчиков измерений линейных размеров (деформации) модификаций MFHT - 5
модификаций ЕХН 15 - 6 А, ЕХН 25 - 5А
В процессе эксплуатации машины не предусматривают внешних механических или электронных регулировок. Пломбирование машин не производится.
Таблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Машины для испытаний материалов на ползучесть, длительную прочность и релаксацию CREEPTest в комплекте |
1 шт. | |
|
Датчик измерений линейных размеров (деформации) (модификация в соответствии с заказом потребителя) |
- |
по заказу |
|
Персональный компьютер с ПО |
1 шт. | |
|
Комплект кабелей соединительных |
1 компл. | |
|
Приспособления для проведения испытаний |
по заказу | |
|
Термокамера/высокотемпературная печь |
по заказу | |
|
Руководство по эксплуатации |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Модификация |
Диапазон измерений силы, кН |
Пределы допускаемой относительной погрешности измерений силы в диапазоне от 0,3 % до 1 % включительно от верхнего предела измерений, % |
Пределы допускаемой относительной погрешности измерений силы в диапазоне свыше 1 % до 100 % включительно от верхнего предела измерений, % |
|
CREEPTest 6.10C.2 |
от 0,03 до 10,00 |
±1 |
±0,5 |
|
CREEPTest 6.30C.2 |
от 0,09 до 30,00 | ||
|
CREEPTest 6.30C.3 | |||
|
CREEPTest 6.30C.5 | |||
|
CREEPTest 6.50C.2 |
от 0,15 до 50,00 | ||
|
CREEPTest 6.50C.3 | |||
|
CREEPTest 6.50C.5 | |||
|
CREEPTest 6.100C.2 |
от 0,30 до 100,00 | ||
|
CREEPTest 6.100C.3 | |||
|
CREEPTest 6.100C.5 | |||
|
CREEPTest 6.150C.3 |
от 0,45 до 150,00 | ||
|
CREEPTest 6.150C.5 | |||
|
CREEPTest 6.250C.3 |
от 0,75 до 250,00 | ||
|
CREEPTest 6.250C.5 | |||
|
CREEPTest 6.500C.3 |
от 1,50 до 500,00 | ||
|
CREEPTest 6.500C.5 |
|
Модификация датчика измерений линейных размеров (деформации) |
Диапазон измерений линейных размеров (продольной деформации), мм |
Модификация измерений линейных размеров (деформации) |
Диапазон измерений линейных размеров (продольной деформации), мм | ||
|
растяжение |
сжатие |
растяжение |
сжатие | ||
|
3448-010M-050 |
от +0,02 до +5,00 |
от -0,02 до -1,00 |
7650A-0125M-020M (-ST/- HT) |
от +0,02 до +2,00 |
от -0,02 до -1,00 |
|
3448-025M-010 |
от +0,02 до +2,50 |
от -0,02 до -2,50 |
7650A-025M-025M (-ST/- HT) |
от +0,02 до +2,50 |
от -0,02 до -0,50 |
|
3549-010M-050 (-ST/-HT) |
от +0,02 до +5,00 |
от -0,02 до -1,00 |
7642-010M-125M |
от +0,02 до +12,50 |
от -0,02 до -1,50 |
|
3549-050M-050 (-ST/-HT) |
от +0,02 до +25,00 |
от -0,02 до -5,00 |
7642-025M-075M |
от +0,02 до +7,50 |
от -0,02 до -1,50 |
|
3648-010M-005 (-ST/-HT) |
от +0,02 до +0,50 |
от -0,02 до -2,50 |
3442-0050-050T (-LT/-ST/- HT1/-HT2/-LHT) |
от +0,02 до +12,70 |
от -0,02 до -1,27 |
|
3648-010M-020 (-ST/-HT) |
от +0,02 до +2,00 |
от -0,02 до -2,00 |
IRC 1200 |
от +1,00 до +152,40 |
- |
|
3542-025M-050 (-LT/-ST/- HT1/-HT2/-LHT) |
от +0,02 до +12,50 |
от -0,02 до -2,50 |
3543-100M-050M (-ST/-HT1) |
от +0,02 до +50,00 |
- |
|
3542-050M-010 (-LT/-ST/- HT1/-HT2/-LHT) |
от +0,02 до +5,00 |
от -0,02 до -5,00 |
3543-200M-025M (-ST/-HT1) |
от +0,02 до +25,00 |
- |
|
3442-005M-050M (-LT/- ST/-HT1/-HT2/-LHT) |
от +0,02 до +5,00 |
от -0,02 до -1,00 |
ЕХН 15 - 6 А |
от +0,02 до +6,00 |
от -0,02 до -6,00 |
|
3442-010M-050M (-LT/- ST/-HT1/-HT2/-LHT) |
от +0,02 до +5,00 |
от -0,02 до -1,00 |
ЕХН 25 - 5А |
от +0,02 до + 5,00 |
от -0,02 до -5,00 |
|
CDE 800-1000-1200 |
от +1,00 до +152,40 |
MFHT - 5 |
от +25,00 до + 5,00 |
от -25,00 до -5, 00 | |
Таблица 4 - Метрологические характеристики датчиков измерений линейных размеров (деформации)
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров (продольной деформации) в диапазоне от 0,02 до 300 мкм включ., мкм |
±3 |
|
Пределы допускаемой относительной погрешности измерений линейных размеров (продольной деформации) в диапазоне св. 300 мкм до верхнего предела измерений, % |
±1 |
Таблица 5 - Основные технические характеристики
|
Модификация |
Ширина рабочего пространства, мм |
Высота рабочего пространства, мм |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
|
CREEPTest 6.10C.2 |
500 |
1460 |
1150x700x2130 |
590 |
|
CREEPTest 6.30C.2 |
500 |
1460 |
1150x700x2280 |
665 |
|
CREEPTest 6.30C.3 |
500 |
1350 |
795x700x2315 |
752 |
|
CREEPTest 6.30C.5 |
500 |
1350 |
795x700x2315 |
752 |
|
CREEPTest 6.50C.2 |
500 |
1460 |
1150x700x2280 |
665 |
|
CREEPTest 6.50C.3 |
500 |
1315 |
795x700x2315 |
752 |
|
CREEPTest 6.50C.5 |
500 |
1350 |
795x700x2315 |
752 |
|
CREEPTest 6.100C.2 |
500 |
1460 |
1150x700x2280 |
665 |
|
CREEPTest 6.100C.3 |
610 |
1350 |
895x880x2475 |
940 |
|
CREEPTest 6.150C.3 |
610 |
1350 |
895x880x2475 |
1100 |
|
CREEPTest 6.100C.5 |
500 |
1350 |
895x880x2475 |
940 |
|
CREEPTest 6.150C.5 |
500 |
1350 |
895x880x2475 |
1085 |
|
CREEPTest 6.250C.3 |
610 |
1350 |
895x880x2475 |
1085 |
|
CREEPTest 6.250C.5 |
610 |
1350 |
895x880x2475 |
1085 |
|
CREEPTest 6.500C.3 |
650 |
1100 |
1050x880x2860 |
1690 |
|
CREEPTest 6.500C.5 |
650 |
1100 |
1050x880x2860 |
1690 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: |
230+22 -33; 400+40 -20 |
|
- напряжение переменного тока, В | |
|
- частота переменного тока, Гц |
50±1 |
|
Диапазон рабочих температур, °С |
от +15 до +25 |
