Номер по Госреестру СИ: 83373-21
83373-21 Преобразователи измерительные многофункциональные
(MTR-4)
Назначение средства измерений:
Преобразователи измерительные многофункциональные MTR-4 (далее -преобразователи) предназначены для измерений и преобразований среднеквадратических значений силы переменного тока, фазного и линейного напряжения переменного тока, частоты переменного тока, коэффициента мощности, угла фазового сдвига между одноименными среднеквадратическими значениями напряжения и силы переменного тока и между среднеквадратическими значениями фазных напряжений переменного тока, активной, реактивной и полной фазной и суммарной электрической мощности в однофазных или трехфазных сетях переменного тока.
Внешний вид.
Преобразователи измерительные многофункциональные
Рисунок № 1
Общие сведения
Дата публикации - 13.10.2021
Срок свидетельства - 11.10.2026
Номер записи - 184770
ID в реестре СИ - 1393669
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, MTR-4-415, MTR-4-315, MTR-4-215, MTR-4-015, MTR-4,
Производитель
Изготовитель - DEIF A/S
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.
В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.
Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.
Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.
Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.
Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.
Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 316
Выдано извещений - 0
Кол-во периодических поверок - 122
Кол-во средств измерений - 214
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2078 от 2025.09.26 ПРИКАЗ_Об утверждении типов средств измерений (18)
№2242 от 2021.10.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи измерительные многофункциональные (MTR-4)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
83373-21 Преобразователи измерительные многофункциональные (MTR-4) DEIF A/S (ДАНИЯ ) |
66759-17 Преобразователи измерительные (Е) ОАО "Электроприбор" (РОССИЯ г.Чебоксары) |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Преобразователи измерительные (Е)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 41 | 41 | 0 | 0 | 41 | 41 | 0 | |||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 187 | 73 | 114 | 0 | 166 | 52 | 114 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 83 | 75 | 8 | 0 | 83 | 75 | 8 |
Стоимость поверки Преобразователи измерительные (Е)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Преобразователи имеют встроенное и прикладное программные обеспечения (далее -ПО).
Встроенное ПО предназначено для преобразований измеренных значений физических величин и передачи измерительной информации по интерфейсам связи или аналоговым выходам. Встроенное ПО является метрологически значимым.
Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО.
Прикладное ПО - программа M-SET предназначена для просмотра и передачи измерительной информации, а также настройки преобразователей. Преобразователи подключаются к персональному компьютеру посредством интерфейса мини USB 2.0. Подача вспомогательного питания для их настройки не требуется. Интерфейс мини USB 2.0 не имеет гальванической развязки с входами/выходами преобразователей и может быть использован для конфигурации только при отключенных измерительных входах.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО преобразователей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.27 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и руководства по эксплуатации и конфигурации и на заднюю стенку преобразователя в виде наклеек.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 «Настройка» руководства по эксплуатации и конфигурации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям измерительным многофункциональным MTR-4отсутствуют.
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Принцип действия преобразователей основан на преобразовании входных аналоговых сигналов с помощью аналого-цифровых преобразователей (далее - АЦП), последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра, передаче результатов измерений по интерфейсам связи или аналоговым выходам.
Конструктивно преобразователи состоят из АЦП и микропроцессора, помещенных в пластмассовый корпус. На задней, верхней и нижней панелях преобразователей находятся разъемы для питания и подключения измерительных цепей, а также разъемы аналоговых и цифровых интерфейсов связи. Преобразователи поддерживают интерфейс RS-485 со скоростью до 115200 бит/с для передачи информации.
Структура условного обозначения модификаций преобразователей - MTR-4X1-Х2ХзХ4, где:
-
- Х1 - индекс «Р» (Реле) используется для обозначения модификаций приборов с релейными выходами. В модификациях преобразователей без релейных выходов индекс отсутствует.
-
- Х2 - количество аналоговых или релейных (для модификации «P») выходов;
-
- Х3 - количество выходов интерфейса RS-485;
-
- Х4 - количество вариантов подключения измерительных цепей напряжения и силы переменного тока.
Примечание - для модификаций с индексом «Р» после символа X1 отсутствует тире.
Серийный номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.

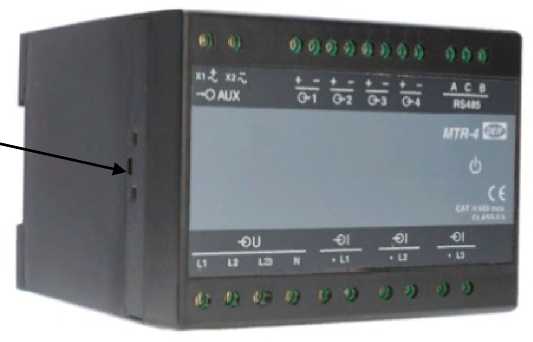

Общий вид преобразователей представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - наклейка с нанесением знака поверки.
Наклейка с нанесением знака поверки
Рисунок 1 - Общий вид преобразователей с указанием места ограничения доступа к местам настройки (регулировки)
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций |
|
MTR-4-X2X3X4 MTR-4PX2X3X4 | |
|
Номинальные среднеквадратические значения силы переменного тока /ном, А |
1; 5 |
|
Наименование характеристики |
Значение для модификаций | |
|
MTR-4-X2X3X4 MTR-4PX2X3X4 | ||
|
Номинальные среднеквадратические значения фазного (линейного) напряжения переменного тока ином, В |
57 (57^3) 63 (63^3) 100(100^3) 110 (110^3) 230(230^3) 400 (400^3) | |
|
Номинальные значения частоты переменного тока ^ом, Гц |
50; 60 | |
|
Диапазон измерений/преобразований среднеквадратического значения напряжения переменного тока, В:
|
от 10 до 600 от 17,4 до 1000 | |
|
Пределы допускаемой приведенной (к верхнему пределу измерений) основной погрешности измерений среднеквадратического значения фазного/линейного напряжения переменного тока, % |
±0,2 | |
|
Пределы допускаемой приведенной (к верхнему пределу преобразований) основной погрешности преобразований среднеквадратического значения фазного/линейного напряжения переменного тока, % |
±0,4 | |
|
Пределы допускаемой приведенной (к верхнему пределу измерений/преобразований) дополнительной погрешности измерений/преобразований среднеквадратического значения фазного/линейного напряжения переменного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности |
1,0 | |
|
Диапазон измерений/преобразований среднеквадратического значения силы переменного тока Ta, Tb, Tc, А |
от 0,05 до 12,5 |
от 0,05 до 20 |
|
Пределы допускаемой приведенной (к верхнему пределу измерений) основной погрешности измерений среднеквадратического значения силы переменного тока, % |
±0,2 | |
|
Пределы допускаемой приведенной (к верхнему пределу преобразований) основной погрешности преобразований среднеквадратического значения силы переменного тока, % |
±0,4 | |
|
Пределы допускаемой приведенной (к верхнему пределу измерений/преобразований) дополнительной погрешности измерений/преобразований среднеквадратического значения силы переменного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности |
1,0 | |
|
Наименование характеристики |
Значение для модификаций |
|
MTR-4-X2X3X4 MTR-4PX2X3X4 | |
|
Диапазон измерений/преобразований частоты переменного тока, Гц |
от 40 до 400 |
|
Пределы допускаемой приведенной (к верхнему пределу измерений/преобразований) основной погрешности измерений/преобразований частоты переменного тока, % |
±0,02 |
|
Пределы допускаемой приведенной (к верхнему пределу измерений/преобразований) дополнительной погрешности измерений/преобразований частоты переменного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности |
1,0 |
|
Диапазон измерений/преобразований коэффициента мощности |
от -1 до +1 |
|
Пределы допускаемой приведенной (к верхнему пределу измерений/преобразований) основной погрешности измерений/преобразований коэффициента мощности, % |
±0,5 |
|
Пределы допускаемой приведенной (к верхнему пределу измерений/преобразований) дополнительной погрешности измерений/преобразований коэффициента мощности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности |
1,0 |
|
Диапазон измерений/преобразований угла фазового сдвига между одноименными среднеквадратическими значениями напряжения и силы переменного тока и между среднеквадратическими значениями фазных напряжений переменного тока, .. |
от -180 до +180 |
|
Пределы допускаемой абсолютной основной погрешности измерений/преобразований угла фазового сдвига между одноименными среднеквадратическими значениями напряжения и силы переменного тока и между среднеквадратическими значениями фазных напряжений переменного тока, . |
±0,2 |
|
Наименование характеристики |
Значение для модификаций | |
|
MTR-4-X2X3X4 MTR-4PX2X3X4 | ||
|
Пределы допускаемой абсолютной дополнительной погрешности измерений/преобразований угла фазового сдвига между одноименными среднеквадратическими значениями напряжения и силы переменного тока и между среднеквадратическими значениями фазных напряжений переменного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности |
1,0 | |
|
Диапазон измерений/преобразований активной фазной и суммарной электрической мощности, Вт |
от 10 до 600 В от 0,05 до 12,5 А от -1 до +1 |
от 10 до 600 В от 0,05 до 20 А от -1 до +1 |
|
Пределы допускаемой относительной основной погрешности измерений активной фазной и суммарной электрической мощности, % |
±0,3 | |
|
Пределы допускаемой относительной основной погрешности преобразований активной фазной и суммарной электрической мощности, % |
±0,5 | |
|
Пределы допускаемой относительной дополнительной погрешности измерений/преобразований активной фазной и суммарной электрической мощности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности |
1,0 | |
|
Диапазон измерений/преобразований реактивной фазной и суммарной электрической мощности, вар |
от 10 до 600 В от 0,05 до 12,5 А от -1 до +1 |
от 10 до 600 В от 0,05 до 20 А от -1 до +1 |
|
Пределы допускаемой относительной основной погрешности измерений реактивной фазной и суммарной электрической мощности, % |
±0,3 | |
|
Пределы допускаемой относительной основной погрешности преобразований реактивной фазной и суммарной электрической мощности, % |
±0,5 | |
|
Пределы допускаемой относительной дополнительной погрешности измерений/преобразований реактивной фазной и суммарной электрической мощности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности |
1,0 | |
|
Диапазон измерений/преобразований полной фазной и суммарной мощности, В^А |
от 10 до 600 В от 0,05 до 12,5 А |
от 10 до 600 В от 0,05 до 20 А |
|
Пределы допускаемой относительной основной погрешности измерений полной фазной и суммарной электрической мощности, % |
±0,3 | |
|
Наименование характеристики |
Значение для модификаций |
|
MTR-4-X2X3X4 MTR-4PX2X3X4 | |
|
Пределы допускаемой относительной основной погрешности преобразований полной фазной и суммарной электрической мощности, % |
±0,5 |
|
Пределы допускаемой относительной дополнительной погрешности измерений/преобразований полной фазной и суммарной электрической мощности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, в долях от пределов основной погрешности |
1,0 |
|
Диапазоны выходных аналоговых сигналов силы постоянного тока, мА*:
|
от -1 до +1 от -20 до +20 |
|
Диапазоны выходных аналоговых сигналов напряжения постоянного тока, В**:
|
от -1 до +1 от -10 до +10 |
|
Нормальные условия измерений:
|
от -5 до +55 от 30 до 80 |
|
Примечания
| |
|
* Диапазоны выходных аналоговых сигналов силы постоянного тока могут дополнительно конфигурироваться внутри указанных диапазонов с шагом 0,01 мА. ** Диапазоны выходных аналоговых сигналов напряжения постоянного тока могут дополнительно конфигурироваться внутри указанных диапазонов с шагом 0,001 В. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 19,2 до 300 |
|
- напряжение переменного тока, В |
от 38,4 до 276 |
|
- частота переменного тока, Гц |
от 45 до 65 |
|
Габаритные размеры (ширинахвысотахдлина), мм, не более |
100х75х105 |
|
Масса, г, не более |
370 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -30 до +70 |
|
- относительная влажность при температуре окружающей среды +45 °С, %, не более |
93 |
|
Средняя наработка на отказ, ч |
1000000 |
|
Средний срок службы, лет |
25 |
