Наименование

Обозначение

Количество

Газоанализатор промышленный LaserGas

• - LaserGas II SP / LaserGas II SP Compact;

• - LaserGas II MP;

• - LaserGas Q;

• - LaserGas iQ² / LaserGas iQ² Vutean.

1

Руководство по эксплуатации

-

1

Паспорт

-

1

Методика поверки

МП-242-2444-2021

1

Дополнительные инструменты и принадлежности

-

по заказу

Определяемый компонент (измерительный канал)

Диапазон измерений объемной доли определяемого компонента ¹⁾

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

Кислород (O2)

от 0 до 1 %

±(0,01 + 0,05-Овх) %

от 0 до 100 %

±(1,0 + 0,05-Овх) %

Оксид углерода (CO)

от 0 до 30 млн^-1

±(0,3 + 0,075-Овх) млн^-1

от 0 до 1000 млн^-1

±(10 + 0,05<вх) млн^-1

от 0 до 100 %

±(1,0 + 0,05 Cвх) %

Метан (CH4)

от 0 до 20 млн^-1

±(0,2 + 0,1-Овх) млн^-1

от 0 до 1000 млн^-1

±(10 + 0,05<вх) млн^-1

от 0 до 100 %

±(0,01 + 0,05-Овх) %

Пары воды (H2O)

от 0 до 50 млн^-1

±(0,1 + 0,1-Овх) млн^-1

от 0 до 10 %

±(0,1 + 0,15 Cвх) %

от 0 до 40 %

±(0,4 + 0,075 Cвх) %

Определяемый компонент (измерительный канал)

Диапазон измерений объемной доли определяемого компонента ¹⁾

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

Аммиак (NH3)

от 0 до 15 млн^-1

±(0,15 + 0,15^Свх) млн^-1

от 0 до 100 млн^-1

±(1 + 0,15^Свх) млн^-1

от 0 до 1000 млн^-1

±(10 + 0,05^Свх) млн^-1

от 0 до 100 %

±(1 + 0,05-Свх) %

Хлористый водород (HCl)

от 0 до 5 млн^-1

±(0,05 + 0,15^Свх) млн^-1

от 0 до 3 %

±(0,03 + 0,10-Свх) %

Фтористый водород (HF)

от 0 до 1,5 млн^-1

±(0,015 + 0,15-Свх) млн^-1

от 0 до 0,5 %

±(0,05 + 0,09^Свх) %

Сероводород(H2S)

от 0 до 100 млн^-1

±(3 + 0,075^Свх) млн^-1

от 0 до 1000 млн^-1

±(10 + 0,075^Свх) млн^-1

от 0 до 100 %

±(1 + 0,05-Свх) %

Диоксид углерода (CO2)

от 0 до 100 млн^-1

±(1 + 0,075 Свх) млн^-1

от 0 до 1000 млн^-1

±(10 + 0,05 Свх) млн^-1

от 0 до 100 %

±(1 + 0,05-Свх) %

Оксид азота (NO)

от 0 до 1000 млн^-1

±(10 + 0,075 Свх) млн^-1

от 0 до 10 %

±(0,1 + 0,05-Свх) %

Закись азота (N2O)

от 0 до 200 млн^-1

±(2 + 0,075 Свх) млн^-1

от 0 до 1000 млн^-1

±(10 + 0,05 Свх) млн^-1

от 0 до 100 %

±(1 + 0,05-Свх) %

Диоксид азота (NO2)

от 0 до 1000 млн^-1

±(10 + 0,075-Свх) млн^-1

от 0 до 1 %

±(0,1 + 0,05 Свх) %

Цианистый водород (HCN)

от 0 до 30 млн^-1

±(0,3 + 0,075 Свх) млн^-1

от 0 до 50 млн^-1

±(0,5 + 0,075 Свх) млн^-1

Водород (H2) ³⁾

от 0 до 5 %

±(0,1 + 0,05 Свх) %

от 0 до 100 %

±(1,0 + 0,05-Свх) %

Ацетилен (C2H2)

от 0 до 10 млн^-1

±(0,1 + 0,15^Свх) млн^-1

от 0 до 1000 млн^-1

±(10 + 0,075-Свх) млн^-1

от 0 до 5 %

±(0,05 + 0,05-Свх) %

Этилен (C2H4)

от 0 до 1000 млн^-1

±(10 + 0,075-Свх) млн^-1

от 0 до 50 %

±(0,5 + 0,05-Свх) %

Винилхлорид (C2H3CI)

от 0 до 300 млн^-1

±(3 + 0,075^Свх) млн^-1

от 0 до 1000 млн^-1

±(10 + 0,075-Свх) млн^-1

от 0 до 1 %

±(0,01 + 0,05-Свх) %

Оксид этилена (C2H4O)

от 0 до 50 млн^-1

±(0,5 + 0,15^Свх) млн^-1

от 0 до 1 %

±(0,01 + 0,15-Св_Х) %

Пропилен (C3H6)

от 0 до 1 %

±(0,01 + 0,05-Свх) %

Формальдегид (CH2O)

от 0 до 10 млн^-1

±(0,5 + 0,15-Свх) %

Дихлорметан (CH2CI2)

от 0 до 50 млн^-1

±(0,5 + 0,075-Свх) млн^-1

от 0 до 1 %

±(0,01 + 0,05-Свх) %

¹⁾ Допускается поставка газоанализаторов (кроме газоанализаторов на пары H2O) с диапазонами измерений с верхней границей диапазона измерений Св, не указанной в таблице (не менее минимальной и не более максимальной). Пределы допускаемой абсолютной погрешности для таких диапазонов рассчитываются по формуле ±(0,01-Св + k-Свх) % (млн^-1), где «к» соответствует коэффициенту в формуле расчета пределов допускаемой погрешности для диапазона, указанного в таблице, в который входит Св.

Газоанализаторы обеспечивают отображение результатов измерений в единицах массовой концентрации мг/м³, пересчет осуществляется автоматически.

Определяемый компонент (измерительный канал)

Диапазон измерений объемной доли определяемого компонента ¹⁾

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

²⁾ Свх - значение объемной доли определяемого компонента на входе газоанализатора, % или млн^-1.

³⁾ Только для LaserGas II Hydrogen.

ния LaserGas I

SP / LaserGas II SP Compact (Dual gas)

Обозначение исполнения Dual gas

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента ¹⁾

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

NH3+H2O

Аммиак (NH3)

от 0 до 15 млн^-1

±(0,2 + 0,15^вх) млн^-1

от 0 до 100 млн^-1

±(1 + 0,15-Cex) млн^-1

от 0 до 1000 млн^-1

±(20 + 0,05-Cbx) млн^-1

Пары воды (H2O)

от 0 до 10 %

±(0,1 + 0,15 Cвx) %

от 0 до 40 %

±(0,4 + 0,1-Cpx) %

HCI+H2O

Хлористый водород (HCl)

от 0 до 10 млн^-1

±(0,1 + 0,15•Cвx) млн^-1

от 0 до 3000 млн^-1

±(30 + 0,15•Cвx) млн^-1

Пары воды (H2O)

от 0 до 10 %

±(0,1 + 0,15 Cвx) %

от 0 до 40 %

±(0,4 + 0,1-Cpx) %

HF+H2O

Фтористый водород (HF)

от 0 до 2 млн^-1

±(0,02 + 0,15-Cpx) млн^-1

от 0 до 3000 млн^-1

±(30 + 0,09-Cpx) млн^-1

Пары воды (H2O)

от 0 до 10 %

±(0,1 + 0,15 Cвx) %

от 0 до 40 %

±(0,4 + 0,1-Cpx) %

CO+CO2

Оксид углерода (CO)

от 0 до 5 %

±(0,05 + 0,05 Cвx) %

от 0 до 100 %

±(1,0 + 0,05 Cвx) %

Диоксид углерода (CO2)

от 0 до 5 %

±(0,05 + 0,05 Cвx) %

от 0 до 100 %

±(1,0 + 0,05 Cвx) %

HCI+CH4

Хлористый водород (HCl)

от 0 до 50 млн^-1

±(0,5 + 0,075-Cpx) млн^-1

от 0 до 2000 млн^-1

±(20 + 0,15-Cpx) %

Метан (CH4)

от 0 до 0,2 %

±(0,002 + 0,05-Cpx) %

от 0 до 0,5 %

±(0,005 + 0,05-Cpx) %

CO+CH4

Оксид углерода (CO)

от 0 до 50 млн^-1

±(0,5 + 0,075-Cpx) млн^-1

от 0 до 1 %

±(0,01 + 0,05 Cвx) %

Метан (CH4)

от 0 до 200 млн^-1

±(2 + 0,075•Cвx) млн^-1

от 0 до 5 %

±(0,05 + 0,05-Cpx) %

CO+H2O

Оксид углерода (CO)

от 0 до 200 млн^-1

±(2 + 0,075•Cвx) млн^-1

от 0 до 1 %

±(0,01 + 0,05 Cвx) %

Пары воды (H2O)

от 0 до 10 %

±(0,1 + 0,15 Cвx) %

от 0 до 40 %

±(0,4 + 0,1-Cpx) %

H2S+CO2

Сероводород (H2S)

от 0 до 100 млн^-1

±(5 + 0,075•Cвx) млн^-1

от 0 до 0,2 %

±(0,02 + 0,05•Cвx) млн^-1

Диоксид углерода (CO2)

от 0 до 5 %

±(0,05 + 0,05 Cвx) %

от 0 до 30 %

±(0,3 + 0,05 Cвx) %

¹⁾ Допускается поставка газоанализаторов (кроме газоанализаторов на пары H2O) с диапазонами измерений с верхней границей диапазона измерений Св, не указанной в таблице (не менее минимальной и не более максимальной). Пределы допускаемой абсолютной погрешности для таких диапазонов рассчитываются по формуле ±(0,01-Св + k-Свх) % (млн^-1), где «к» соответствует коэффициенту в формуле расчета пределов допускаемой погрешности для диапазона, указанного в таблице, в который входит Св.

Обозначение исполнения Dual gas

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента ¹⁾

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

Газоанализаторы обеспечивают отображение результатов измерений в единицах массовой концентрации мг/м³, пересчет осуществляется автоматически.

²⁾ Свх - значение объемной доли определяемого компонента на входе газоанализатора, % или млн^-1.

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента ¹⁾

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

Кислород (O2)

от 0 до 1000 млн^-1

±(10 + 0,075^Свх) %

от 0 до 25 %

±(0,25 + 0,05^Свх) %

Оксид углерода (CO)

от 0 до 3 млн^-1

±(0,03 + 0,15-Свх) млн^-1

от 0 до 70 %

±(0,7 + 0,05 Свх) %

Метан (CH4)

от 0 до 2 млн^-1

±(0,02 + 0,15-Свх) млн^-1

от 0 до 10 %

±(0,1 + 0,05 Свх) %

Аммиак (NH3)

от 0 до 2 млн^-1

±(0,02 + 0,20^Свх) млн^-1

от 0 до 10 %

±(0,1 + 0,05^Свх) %

Хлористый водород (HCl)

от 0 до 500 млрд^-1

±(5 + 0,15-Свх) млрд^-1

от 0 до 300 млн^-1

±(3 + 0,15^Свх) млн^-1

Сероводород(H2S)

от 0 до 10 млн^-1

±(0,5 + 0,15^Свх) млн^-1

от 0 до 1000 млн^-1

±(10 + 0,075^Свх) млн^-1

от 0 до 2 %

±(0,02 + 0,05-Свх) %

Диоксид углерода (CO2)

от 0 до 5 млн^-1

±(0,1 + 0,12 Свх) млн^-1

от 0 до 30 %

±(0,3 + 0,05-Свх) %

Оксид азота (NO)

от 0 до 100 млн^-1

±(1 + 0,075 Свх) млн^-1

от 0 до 1 %

±(0,01 + 0,05^Свх) %

Диоксид азота (NO2)

от 0 до 100 млн^-1

±(1 + 0,075 Свх) млн^-1

от 0 до 1 %

±(0,01 + 0,05^Свх) %

Цианистый водород (HCN)

от 0 до 3 млн^-1

±(0,03 + 0,15 Свх) млн^-1

от 0 до 50 млн^-1

±(0,5 + 0,075 Свх) млн^-1

Водород (H2)

от 0 до 2 %

±(0,02 + 0,05 Свх) %

от 0 до 100 %

±(1,0 + 0,05^Свх) %

Ацетилен (C2H2)

от 0 до 2 млн^-1

±(0,02 + 0,15-Свх) млн^-1

от 0 до 0,05 %

±(0,540^-3 + 0,075^Свх) %

Этилен (C2H4)

от 0 до 100 млн^-1

±(1 + 0,09^Свх) млн^-1

от 0 до 5 %

±(0,05 + 0,05^Свх) %

Оксид этилена (C2H4O)

от 0 до 10 млн^-1

±(0,1 + 0,15^Свх) млн^-1

от 0 до 500 млн^-1

±(5 + 0,15^Свх) млн^-1

¹⁾ Допускается поставка газоанализаторов с диапазонами измерений с верхней границей диапазона измерений Св, не указанной в таблице (не менее минимальной и не более максимальной). Пределы допускаемой абсолютной погрешности для таких диапазонов рассчитываются по формуле ±(0,01-Св + k-Свх) % (млн^-1), где «к» соответствует коэффициенту в формуле расчета пределов допускаемой погрешности для диапазона, указанного в таблице, в который входит Св

Газоанализаторы обеспечивают отображение результатов измерений в единицах массовой концентрации мг/м³, пересчет осуществляется автоматически.

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента ¹⁾

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

²⁾ Свх - значение объемной доли определяемого компонента на входе газоанализатора, % или млн^-1.

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента ¹⁾

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

Диоксид серы (SO2)

от 0 до 100 млн^-1

±(1 + 0,075^Cbx) млн^-1

от 0 до 20000 млн^-1

±(200 + 0,05^Cbx) млн^-1

Оксид азота (NO)

от 0 до 50 млн^-1

±(1 + 0,075 Свх) млн^-1

от 0 до 1000 млн^-1

±(10 + 0,075 Свх) млн^-1

Диоксид азота (NO2)

от 0 до 50 млн^-1

±(1 + 0,05 Свх) млн^-1

от 0 до 1000 млн^-1

±(10 + 0,05 Свх) млн^-1

• ¹⁾ Допускается поставка газоанализаторов с диапазонами измерений с верхней границей диапазона измерений Св, не указанной в таблице (не менее минимальной и не более максимальной). Пределы допускаемой абсолютной погрешности для таких диапазонов рассчитываются по формуле ±(0,01-Св + k-Свх) % (млн^-1), где «к» соответствует коэффициенту в формуле расчета пределов допускаемой погрешности для диапазона, указанного в таблице, в который входит Св.

Газоанализаторы обеспечивают отображение результатов измерений в единицах массовой концентрации мг/м³, пересчет осуществляется автоматически.

• ²⁾ Свх - значение объемной доли определяемого компонента на входе газоанализатора, % или млн^-1.

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента ¹⁾

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

Кислород (O2)

от 0 до 5 %

±(0,05 + 0,05^вх) %

от 0 до 25 %

±(0,25 + 0,05^вх) %

Оксид углерода (CO)

от 0 до 100 млн^-1

±(3 + 0,05-Cb_X) млн^-1

от 0 до 10000 млн^-1

±(100 + 0,05^Свх) млн^-1

Метан (CH4)

от 0 до 1 %

±(0,01 + 0,05^Свх) %

от 0 до 5 %

±(о,05+ 0,05^Свх) %

• ¹⁾ Допускается поставка газоанализаторов с диапазонами измерений с верхней границей диапазона измерений Св, не указанной в таблице (не менее минимальной и не более максимальной). Пределы допускаемой абсолютной погрешности для таких диапазонов рассчитываются по формуле ±(0,01-Св + k-Свх) % (млн^-1), где «k» соответствует коэффициенту в формуле расчета пределов допускаемой погрешности для диапазона, указанного в таблице, в который входит Cb

Газоанализаторы обеспечивают отображение результатов измерений в единицах массовой концентрации мг/м³, пересчет осуществляется автоматически.

• ²⁾ Свх - значение объемной доли определяемого компонента на входе газоанализатора, % или млн^-1.

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента ¹⁾

Пределы допускаемой абсолютной погрешности, объемная доля определяемого компонента

Кислород (O2)

от 0 до 2 %

±(0,02 + 0,05^Свх) %

от 0 до 25 %

±(0,25 + 0,05^Свх) %

Оксид углерода (CO)

от 0 до 100 млн^-1

±(3 + 0,05^Свх) млн^-1

от 0 до 20000 млн^-1

±(200 + 0,05^Свх) млн^-1

Метан (CH4)

от 0 до 1 %

±(0,01 + 0,05^Свх) %

от 0 до 10 %

±(0,1+ 0,05^Свх) %

• ¹⁾ Допускается поставка газоанализаторов с диапазонами измерений с верхней границей диапазона измерений Св, не указанной в таблице (не менее минимальной и не более максимальной). Пределы допускаемой абсолютной погрешности для таких диапазонов рассчитываются по формуле ±(0,01-Св + k-Свх) % (млн^-1), где «к» соответствует коэффициенту в формуле расчета пределов допускаемой погрешности для диапазона, указанного в таблице, в который входит Св

Газоанализаторы обеспечивают отображение результатов измерений в единицах массовой концентрации мг/м³, пересчет осуществляется автоматически.

• ²⁾ Свх - значение объемной доли определяемого компонента на входе газоанализатора, % или млн^-1.

Наименование характеристики

Значение

Предел допускаемого времени установления выходного сигнала по уровню

^{0,9 (T}0,9д^{), с:}

LaserGas II SP / LaserGas II SP Compact

2

LaserGas II MP

20

LaserGas Q

2

LaserGas iQ² X-stack / LaserGas iQ² Vulean

5

Время прогрева, мин, не более

60

Таблица 9 - Основные технические характеристики газоанализаторов

Наименование характеристики

Значение

Длина оптического пути, м: LaserGas II SP

от 0,5 до 20

LaserGas II SP Hydrogen

от 0,7 до 5

LaserGas II SP Compact

от 0,1 до 1

LaserGas II MP

2,7 / 11,4 *

LaserGas Q

от 0,5 до 6

LaserGas iQ² X-stack

до 20

LaserGas iQ² Vulean

1

Напряжение питания переменным током частотой 50/60 Гц при питании от сети, В

от 100 до 240

Потребляемый электрический ток при питании от сети, А, не более

0,36

Диапазон напряжения питания постоянным током от блока питания, В

от 18 до 30

Потребляемая электрическая мощность, Вт, не более

30

Наименование характеристики

Значение

Маркировка взрывозащиты:

LaserGas II SP, MP

1Ex pxb [op is Ga] IIC T4 Gb X и/или Ex pxb [op is Da] IIIC T100°C Db X

Ех nA nC [op is Ga]

IIC Т4 Gc Х и/или Ех tc [op is Da] IIIC

^00°С Dc X

LaserGas II MP

2Ех ic nA nC [op is Ga] IIC Т4 Gc X

LaserGas Q

2Ех nA nC IIC Т5 Gc Х и/или Ех tc

IIC Т85°С Dc X

LaserGas iQ²

1Ex pxb IIC T5 Gb

X и/или Ex pxb IIIC T100°C Db X

Степень защиты от внешних воздействий по ГОСТ 14254-2015, не ниже

IP66

Габаритные размеры и масса, не более

таблица 10

Условия эксплуатации

таблица 11

Средняя наработка на отказ, ч

24 000

Средний срок службы, лет

10

* Длина оптического пути определяется изготовителем при заказе.

Исполнение газоанализатора / наименование блока

Габаритные размеры, мм

Масса, кг

высота

ширина

глубина

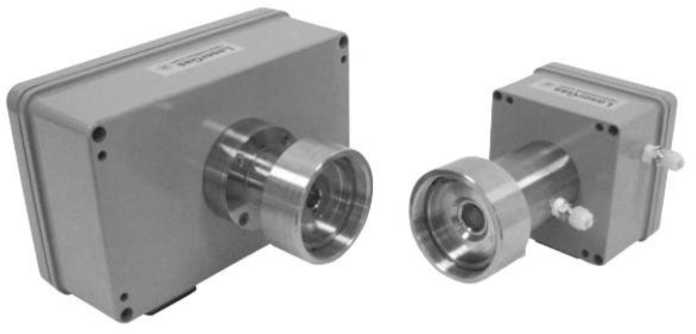

LaserGas II SP:

- передатчик

405

270

170

6,2

- передатчик (Ex-версия)

405

270

310

7,9

- приемник

355

125

125

3,9

- блок питания

180

85

70

1,6

LaserGas II SP Compact:

- передатчик

195

270

170

4,8

- передатчик (Ex-версия)

195

270

310

6,5

- приемник

208

125

125

2,6

- блок питания

180

85

70

1,6

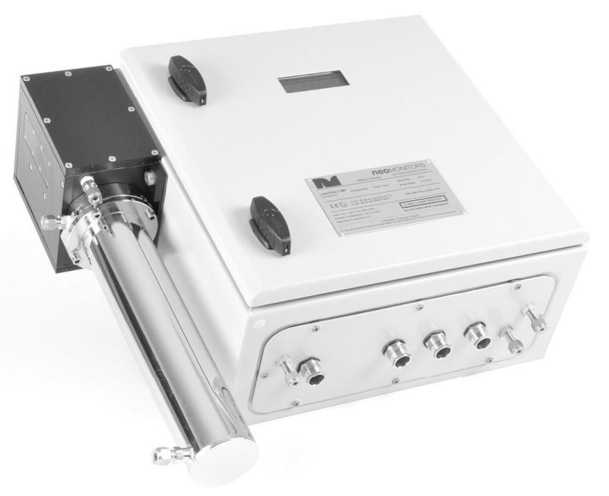

LaserGas II MP

500

510

215

18,4

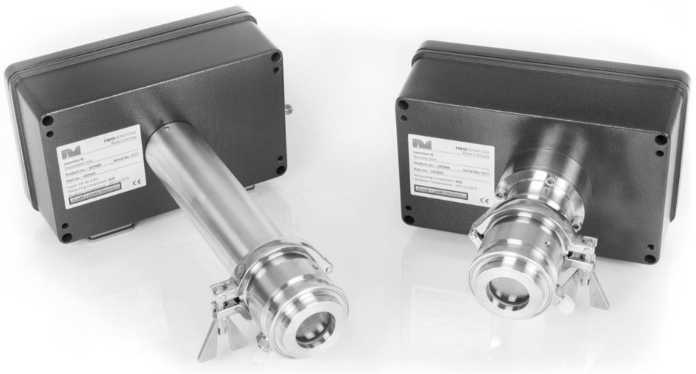

LaserGas Q:

- передатчик

420

270

170

6,6

- приемник

265

270

170

5,7

- блок питания

180

85

70

1,6

Исполнение газоанализатора / наименование блока

Габаритные размеры, мм

Масса, кг

высота

ширина

глубина

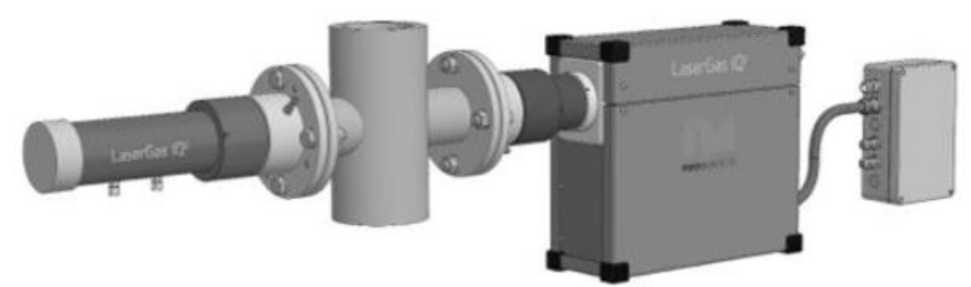

LaserGas iQ² X-stack:

- передатчик

461

399

174

15

- ретрорефлектор

120*

120*

415

5

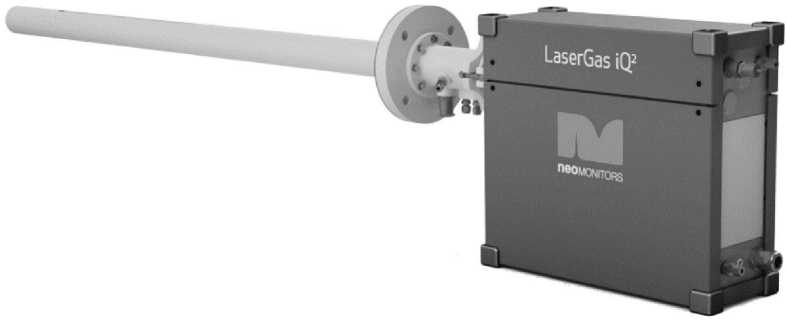

LaserGas iQ² Vulean

- основной блок

461

399

174

15

- зонд

1495,8

63,5 *

63,5 *

32

* Диаметр.

Исполнение газоанализатора

Диапазон температуры окружающей среды, ^oC

Диапазон температуры анализируемой среды, ^oC

Диапазон относительной влажности окружающей среды, %

Диапазон атмосферного давления, кПа

LaserGas II SP / LaserGas II SP Compact

от -20 до +55

от -20 до

+1500

от 0 до 95

от 84,0 до

106,7

LaserGas II MP

от 0 до +55

от 0 до +50

LaserGas Q

от -20 до +55

от -20 до +450

LaserGas iQ² X-stack / LaserGas iQ² Vulean

от -40 до +55

от -40 до +1300 / от -40 до +850
