Номер по Госреестру СИ: 57875-14
57875-14 Анализаторы пыли
(LaserDust мод. MP, LP, XLP)
Назначение средства измерений:
Анализаторы пыли LaserDust моделей MP, LP, XLP (далее - анализаторы) предназначены для автоматического измерения массовой концентрации пыли в газоходах и дымовых трубах.
Внешний вид.
Анализаторы пыли
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.07.2019
Номер записи - 148406
ID в реестре СИ - 370806
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, модели XLP, XLP, LaserDust мод. MP, LP, XLP,
Производитель
Изготовитель - Фирма "NEO monitors AS"
Страна - НОРВЕГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 44
Выдано извещений - 2
Кол-во периодических поверок - 29
Кол-во средств измерений - 15
Кол-во владельцев - 14
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1854 от 2022.07.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Связь" (ТК 480)
Наличие аналогов СИ: Анализаторы пыли (LaserDust мод. MP, LP, XLP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "NEO monitors AS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32645-06 01.10.2011 |
Газоанализаторы промышленные, LaserGas II Single Path Фирма "NEO monitors AS" (НОРВЕГИЯ ) |
1 год | |
|
32645-10 07.05.2020 |
Газоанализаторы промышленные, LaserGas II Single Path, LaserGas II Multipass Monitor Фирма "NEO monitors AS" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
35824-07 |
Газоанализатор кислорода, LaserGas II Single Path Monitor Фирма "NEO monitors AS" (НОРВЕГИЯ ) |
1 год | |
|
47205-11 |
Анализатор пыли, LaserDust Фирма "NEO monitors AS" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
57875-14 22.07.2019 |
Анализаторы пыли, LaserDust мод. MP, LP, XLP Фирма "NEO monitors AS" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
71567-18 15.06.2024 |
Газоанализаторы оптические, LaserGas III мод. LaserGas III Single Path и LaserGas III Portable HF Analyzer Фирма "NEO monitors AS" (НОРВЕГИЯ ) |
ОТ МП |
1 год |
|
71640-18 28.06.2024 |
Газоанализаторы промышленные, LaserGas II Single Path мод. LaserGas II SP NO, LaserGas II SP NO2 Фирма "NEO monitors AS" (НОРВЕГИЯ ) |
ОТ МП |
1 год |
|
83417-21 18.10.2026 |
Газоанализаторы промышленные, LaserGas Фирма "NEO monitors AS" (НОРВЕГИЯ ) |
ОТ МП |
1 год |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Анализаторы пыли (LaserDust мод. MP, LP, XLP)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 30 | 3 | 2 | 23 | 2 | 21 | 2 | 19 | |
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Анализаторы пыли (LaserDust мод. MP, LP, XLP)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное и автономное программное обеспечение (ПО). ПО предназначено для установки режимов измерений, выполнения измерений, настройки параметров отображения результатов измерений, сохранения результатов измерений и т.д. Управление анализаторами осуществляется с помощью автономного ПО «LaserDust». К метрологически значимой части встроенного ПО относится всё ПО, автономного ПО -файл «ld_v13a0.exe» .
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Другие идентифик ационные данные |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
- |
1.3а0 |
- |
- |
- |
|
LaserDust |
1.3a0 |
9148077b0c3b88c1d1c 4f15a20cd9aa4 |
- |
MD5 |
Примечание - Допускается применение ПО с номером версии не ниже указанной в
таблице 1.
Анализаторы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010. При нормировании метрологических характеристик учтено влияние ПО.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам пыли LaserDust моделей MP, LP, XLP
1. ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2. Техническая документация фирмы-изготовителя.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
осуществление деятельности в области охраны окружающей среды.
Поверка
Поверкаосуществляется по документу МП-242-1740-2014 «Анализаторы пыли LaserDust моделей MP, LP, XLP. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 16.04.2014 г.
Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов», относительная погрешность не более ±10 %.
Изготовитель
«NEO MONITORS AS», Норвегия
адрес: Solheimveien 62A, P.O.Box 384, N-1471 L0renskog, Norway
тел: +47 67974700, факс: +47 67974900, www.neomonitors.com, e-mail: neosales@neo.no
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
тел: +7 (812) 2517601, факс: +7 (812) 7130114, www.vniim.ru, e-mail: info@vniim.ru
Принцип действия анализаторов - оптический и основан на регистрации интенсивности лазерного излучения с длиной волны 670 нм. Находящиеся в траектории лазерного луча частицы пыли рассеивают и поглощают излучение, интенсивность которого, при постоянстве дисперсного состава, пропорциональна массовой концентрации пыли.
Конструктивно анализаторы состоят из двух блоков (рис. 1) - передатчика и приемника, которые монтируются непосредственно на трубе газохода друг напротив друга с помощью монтажных фланцев.
Модели анализаторов отличаются длиной оптического пути, предусматривающего установку модели MP на трубу с диаметров от 0,5 до 3 м, модели LP - от 3 до 6 м, модели XLP - от 6 до 10 м.
Результаты измерений представляются в единицах массовой концентрации (мг/м3), либо в относительных единицах (%).
Анализаторы оснащены цифровыми интерфейсами RS-232, Ethernet и токовым выходом (4-20) мА, предназначенными для подключения к персональному компьютеру, считывания результатов измерений и объединения в систему мониторинга.

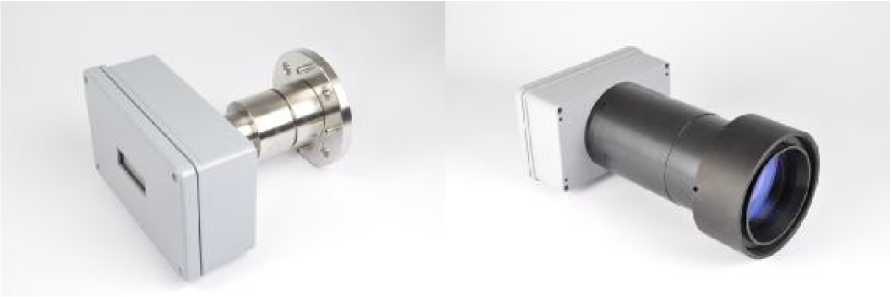

Рисунок 1 - Внешний вид анализатора (передатчик и приемник)
Основная комплектность поставки приведена в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Анализаторы пыли LaserDust с комплектом ЗИП |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП-242-1740-2014 |
1 экз. |
-
1. Диапазон показаний массовой концентрации пыли, мг/м3 от 0 до 105
-
2. Диапазон измерений массовой концентрации пыли, мг/м3 от 0,5 до 25
-
3. Пределы допускаемой относительной погрешности, % ±20
Примечание - Метрологические характеристики установлены с применением тестового аэрозоля.
-
4. Габаритные размеры и масса блоков анализатора приведены в таблице 2.
Таблица 2
|
Наименование блока |
Габаритные размеры (Д х Ш х В), мм |
Масса, кг |
|
передатчик (все модели) |
200х270х170 |
6,2 |
|
приемник (модель MP) |
300х120х120 |
3,9 |
|
приемник (модель LP) |
380х120х120 |
5 |
|
приемник (модель XLP) |
410х270х170 |
8 |
-
6. Электрическое питание: от внешней сети переменного тока с напряжением (230±23) В и частотой (50±1) Гц.
-
9. Условия эксплуатации:
-
- диапазон температуры окружающей среды, °С от минус 20 до плюс 55
-
- диапазон относительной влажности (без конденсата). % от 20 до 90
-
- диапазон атмосферного давления, кПа от 84 до 106,7
