Наименование

Обозначение

Количество

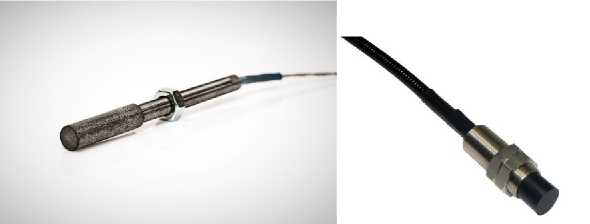

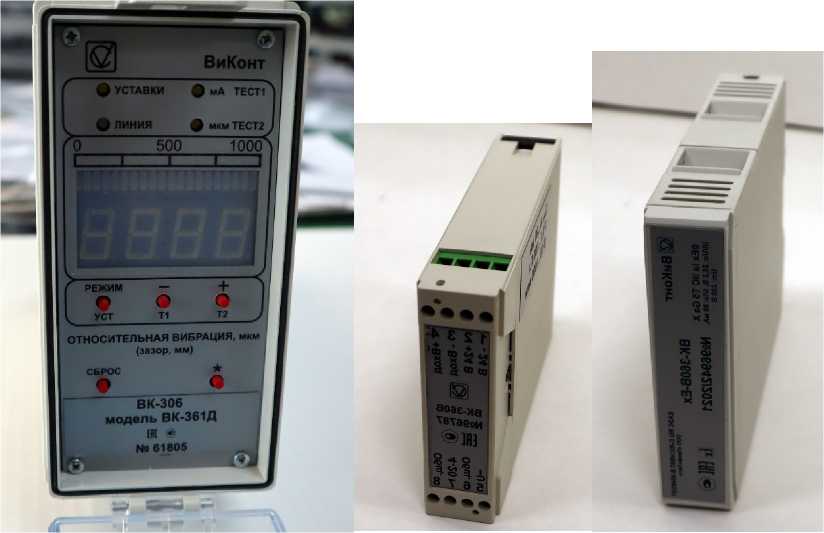

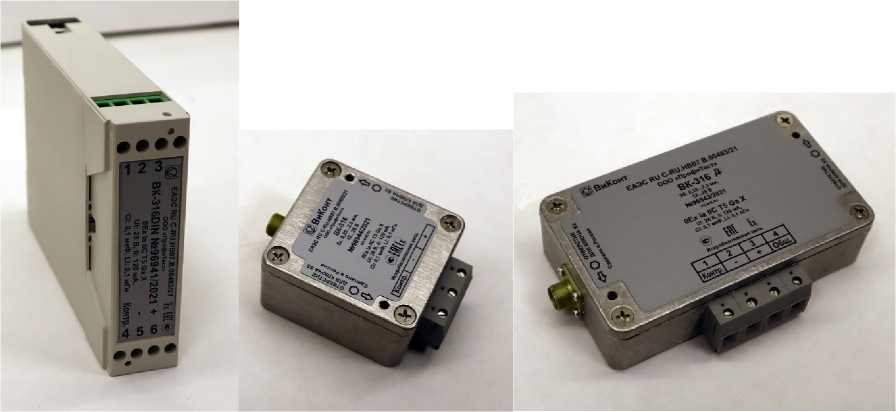

Прибор для измерения относительной вибрации

ВК-306

1 шт.

Руководство по эксплуатации

ВТПР.421411.044 РЭ

1 экз.

Паспорт

ВТПР.421411.044 ПС

1 экз.

Образец металла

1 шт. на партию

Наименование характеристики

Значение

Диапазоны измерения размаха виброперемещения, мкм

от 10 до 500 от 10 до 1000 от 10 до 2000

Диапазоны рабочих частот, Гц

от 0,1 до 1000 от 0,1 до 300 от 0,5 до 300 от 0,5 до 200 от 2 до 1000 от 2 до 500 от 5 до 500 от 10 до 1000 от 20 до 225

Номинальные значения коэффициента преобразования, мА/мм с блоком вторичным без блока вторичного

32; 16; 8

32; 16; 8; 7,805; 4

Номинальные значения коэффициента преобразования для выхода по напряжению, В/мм

7,87; 2,66; 1; 0,5

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 45 Гц, %

±5

Нелинейность амплитудной характеристики на базовой частоте 45 Гц, %

±5

Неравномерность амплитудно-частотной характеристики (АЧХ) в диапазоне от 2,5Тн до 0,75Тв, %

±7

Неравномерность АЧХ в рабочем диапазоне частот, дБ

±3

Пределы допускаемой основной абсолютной погрешности измерения размаха виброперемещения на базовой частоте 45 Гц при использовании вторичного блока, мкм

±(10+S-0,05),

S - заданное значение размаха виброперемещения

Пределы допускаемой приведенной погрешности срабатывания уставок в диапазоне измерения, % от верхнего предела измерений

±2

Количество уставок

2

Установочный зазор¹, мм

1,3±0,05

Длина линии связи (кабеля) между датчиком и согласующим усилителем, м, не более

12

Нормальные условия измерений:

- температура окружающей среды, °C

от +15 до +25

Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С

±0,1

Примечание

¹ Значение установочного зазора выбирается исходя из предполагаемого размаха виброперемещения и может отличаться от номинального, приведенного в таблице;

² Метрологические характеристики приведены при установочном зазоре (1,3±0,05) мм для металла мишени из комплекта поставки и длине линии связи (кабеля) между датчиком и согласующим усилителем 7±0,3 м, при увеличении длины линии связи до 9 м пределы нелинейности амплитудной характеристики, неравномерности АЧХ и температурный коэффициент возрастают в 1,5 раза, а при увеличении длины кабеля до 12 м возрастают в 2 раза относительно значений, указанных в таблице.

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

вторичного блока

24±2

согласующего усилителя (при отсутствии вторичного блока)

от 12 до 28

Маркировка взрывозащиты:

- приборов ВК-316, BK-316DIN, ВК-316Д и ВК-316С

0Ex ia IIC T5 Ga X

- вторичных блоков ВК-361Д-Ех, ВК-360В-Ех и ВК-361ИСД-Ех

[Ex ia Ga] IIC

Параметры искробезопасных цепей приборов:

- максимальное входное напряжение питания, В

28

- максимальный входной ток, мА

120

- максимальная внутренняя ёмкость, мкФ

0,1

- максимальная внутренняя индуктивность, мГн

0,1

Параметры искробезопасных цепей вторичного блока:

- максимальное входное/выходное напряжение питания, В

25,2

- максимальный входной/выходной ток, мА

80

- максимальное напряжение, которое может быть приложено к

соединительным устройствам искробезопасных цепей

связанного оборудования без нарушения вида взрывозащиты

250

Масса, кг, не более:

датчика

0,2

согласующего усилителя

0,5

вторичного блока

1,5

Габаритные размеры, мм, не более:

датчика (диаметрхдлина)

010x400, 016x400

согласующего усилителя (длина^хвысота^хширина)

60х35х90, 30х75х120,

25х75х110

вторичного блока (длина^хвысота^хширина)

135х68х255, 25х75х110,

25x100x135

Диапазон рабочих температур, °C

датчика:

- стандартное исполнение

от +5 до +120

- специальный заказ (Т1)

от -40 до +180

(Т2)

от -60 до +180

согласующего усилителя

- стандартное исполнение

от +5 до +55

- специальный заказ (Т1)

от -40 до +80

(Т2)

от -60 до +55

вторичного блока

- стандартное исполнение

от +5 до +55

- специальный заказ (Т1)

от +5 до +70

(Т2)

от -40 до +55
