Наименование

Обозначение

Количество

Прибор для измерения линейного перемещения

ВК-306

1 шт.

Руководство по эксплуатации (включая методику поверки)

ВК306.00-13 РЭ

1 экз.

Паспорт

ВК306.00-13 ПС

1 экз.

Приспособление

СП-20

по заказу

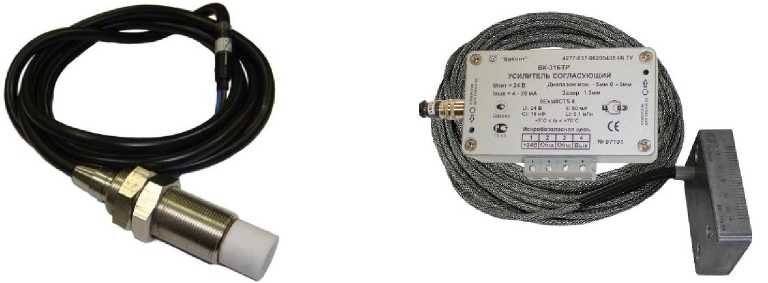

Наименование характеристики

Значение характеристики для модели

ВК-306ОСД.01

ВК-306ТРД

Диапазон измерения относительного линейного перемещения, мм

±2

±5

Пределы основной абсолютной погрешности измерения, мм

±0,12

±0,3

Установочный зазор (начальный), мм

3,0±0,1

1,5±0,1

Диапазон изменения выходного сигнала по выходам постоянного тока блоков вторичных, мА, для диапазонов тока:

- от 0 до 5 мА

2,5±2,5

- от 4 до 20 мА

12±8

Количество уставок сигнализации, шт.

4

Уровни уставок сигнализации

регулируемые в диапазоне измерения

Время установления рабочего режима, мин,

не более

15

Напряжение питания, В

220±22 (50±1) Гц

Ток потребления блока вторичного (без

преобразователя), мА, не более

50

Длина линии связи между согласующим усилителем и блоком вторичным, м, не

более

1000 (при сопротивлении < 250 Ом)

Нормальные условия измерений:

- температура окружающей среды, °С;

20±5

- относительная влажность, %

до 80 при 25 °С

Наименование характеристики

Значение характеристики для модели

ВК-306ОСД.01

ВК-306ТРД

Условия эксплуатации:

- температура окружающей среды, °С

от 5 до 40

от 5 до 40

(от 5 до 110 для

(от 5 до 70 для

- относительная влажность, %

датчиков)

датчиков)

до 80 при 30 °С

до 80 при 30 °С

Условия транспортирования и хранения: - температура окружающей среды, °С

от -50 до +50

- относительная влажность, %

до 95 при температуре 35 °С

Габаритные размеры, мм, не более: - датчика (диаметрхдлина)

М16х40

80x55x22

- согласующего усилителя

115x65x30

115x65x30

- блока вторичного

150x75x295

150x75x295

Масса, кг, не более: - датчика (с кабелем)

0,3

0,5

- согласующего усилителя

0,3

0,3

- блока вторичного

1,5

1,5

Наработка на отказ, ч, не менее

10000

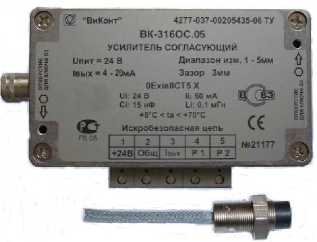

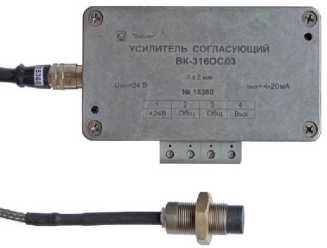

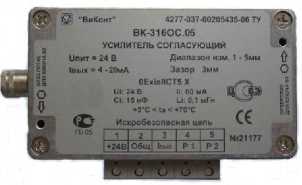

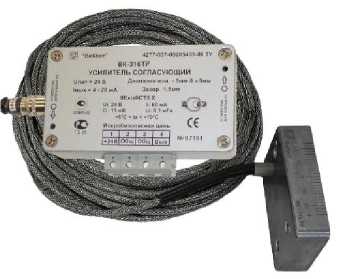

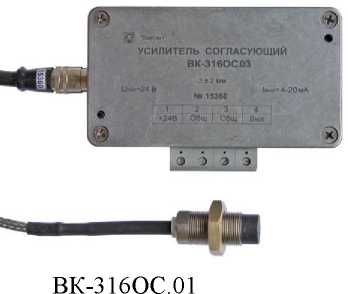

Наименование характеристики

Значение характеристики для модели

ВК-316ОС

| ВК-316ОС.01(04)

ВК-316ТР

Диапазон измерения относительного

линейного перемещения, мм

±2

±5

Пределы основной абсолютной

погрешности измерения, мм

±0,3

±0,1

±0,25

Установочный зазор (начальный), мм

3±0,1

1,5±0,1

Диапазон изменения выходного сигнала

по выходу постоянного тока, мА

от 4 до 20

Время установления рабочего режима,

мин, не более

15

Напряжение питания, В

24,0±2,5

24,0±1,2

Ток потребления, мА, не более

30

50

55

Длина линии связи между датчиком и

согласующим усилителем, м, не более

7

Нормальные условия измерений:

- температура окружающей среды, °С

20±5

- относительная влажность, %

до 80 при 25 °С

Условия эксплуатации:

- температура окружающей среды, °С

от 5 до 70

от 5 до 40

от 5 до 40

(от 5 до 110 для

(от 5 до 70 для

датчиков)

датчиков)

- относительная влажность, %

до 80 при 30

°С до 80 при 30 °С

до 80 при 30 °С

Условия транспортирования и хранения:

- температура окружающей среды, °С

от -50 до +50

- относительная влажность, %

до 95 при температуре

35 °С

Габаритные размеры, мм, не более:

- датчика (диаметрхдлина)

М20х85

М16х60

80x55x22

- согласующего усилителя

-

115x65x30

115x65x30

Наименование характеристики

Значение характеристики для модели

ВК-316ОС

ВК-316ОС.01(04)

ВК-316ТР

Масса, кг, не более:

• - датчика

• - согласующего усилителя

0,1

0,3 (с кабелем)

0,3

0,5 (с кабелем)

0,3

Наработка на отказ, ч, не менее

10000

Наименование характеристики

Значение характеристики для модели

ВК-316ОС-100

ВК-316ОС.04-08

ВК-316ОС.04-10

Диапазон измерения относительного линейного перемещения, мм

±2,5

±1

±1,25

Пределы основной абсолютной погрешности измерения, мм

±0,1

Установочный зазор (начальный), мм

3±0,1

1,25±0,1

1,5±0,1

Диапазон изменения выходного сигнала по выходу постоянного тока, мА

от 4 до 20

Время установления рабочего режима, мин, не более

15

Напряжение питания, В

от 12 до 24

Ток потребления, мА, не более

30

Длина линии связи между датчиком и согласующим усилителем, м, не более

-

7

Нормальные условия измерений:

• - температура окружающей среды, °С

• - относительная влажность, %

20±5

до 80 при 25 °С

Условия эксплуатации:

- температура окружающей среды, °С

от минус 40 до

80

от минус 40 до 80

(от минус 40 до 110 для датчиков)

- относительная влажность, %

до 80 при 30 °С

до 80 при 30 °С

Условия транспортирования и хранения:

• - температура окружающей среды, °С

• - относительная влажность, %

до 95

от -50 до +50

при температуре 35 °С

Габаритные размеры, мм, не более:

• - датчика (диаметрхдлина)

• - согласующего усилителя

М20х85

М8х60 030х 150

М10х60 030х 150

Масса, кг, не более:

• - датчика

• - согласующего усилителя

0,1

0,3 (с кабелем)

0,15

Наработка на отказ, ч, не менее

10000

Наименование характеристики

Значение характеристики для модели

ВК-316ОС.04-16

ВК-316ОС.04-20

Диапазон измерения относительного линейного перемещения, мм

±2,5

Пределы основной абсолютной погрешности измерения, мм, не более

±0,1

Установочный зазор (начальный), мм

3±0,1

Диапазон изменения выходного сигнала по выходу постоянного тока, мА

12±8 (4-20)

Время установления рабочего режима, мин, не более

15

Напряжение питания, В

от 12 до 24

Ток потребления, мА, не более

30

Длина линии связи между датчиком и согласующим усилителем, м, не более

7

Нормальные условия измерений:

• - температура окружающей среды, °С

• - относительная влажность, %

20±5

до 80 при 25 °С

Условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность, %

от минус 40 до 80

(от минус 40 до 110 для датчиков) до 80 при 30 °С

Условия транспортирования и хранения:

• - температура окружающей среды, °С

• - относительная влажность, %

от -50 до +50

до 95 при температуре 35 °С

Габаритные размеры, мм, не более:

• - датчика (диаметрхдлина)

• - согласующего усилителя

М16х60 030х 150

М20х60 030х 150

Масса, кг, не более:

• - датчика;

• - согласующего усилителя

0,3 (с кабелем)

0,15

Наработка на отказ, ч, не менее

10000
