Номер по Госреестру СИ: 84425-22
84425-22 Трансформаторы тока
(KSOHO 2075)
Назначение средства измерений:
Трансформаторы тока KSOHO 2075 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

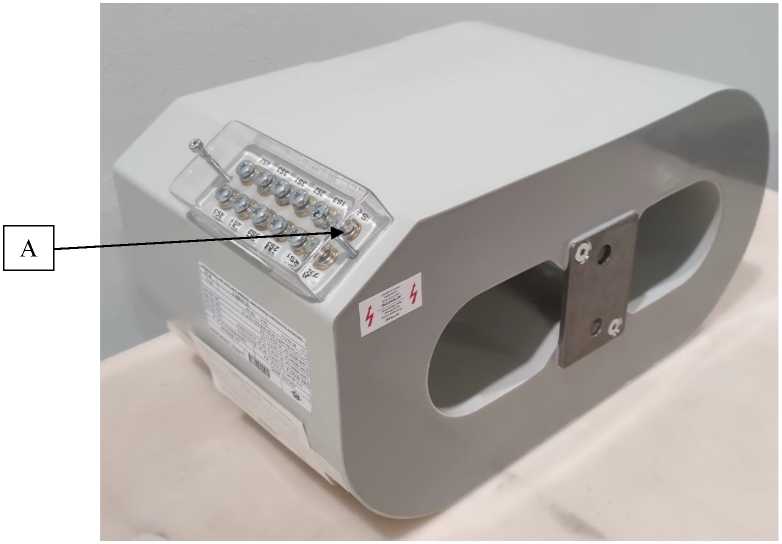

Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 26.01.2022
Срок свидетельства -
Номер записи - 185832
ID в реестре СИ - 1396105
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
KSOHO 2075,
Производитель
Изготовитель - RITZ Instrument Transformers GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 15
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№158 от 2022.01.24 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформаторы тока (KSOHO 2075)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений RITZ Instrument Transformers GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84425-22 |
Трансформаторы тока, KSOHO 2075 RITZ Instrument Transformers GmbH (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
84814-22 |
Трансформаторы напряжения, VEG RITZ Instrument Transformers GmbH (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
93818-24 |
Трансформаторы напряжения, STE 3/123 RITZ Instrument Transformers GmbH (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Трансформаторы тока (KSOHO 2075)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 15 | 15 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (KSOHO 2075)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Введение» Инструкции по установке, эксплуатации и техническому обслуживанию.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока KSOHO 2075Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 № 3453. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/73 до 750/73 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
Изготовитель
RITZ Instrument Transformers GmbH, ГерманияАдрес: Wandsbeker ZollstraBe 92-98, 22041 Hamburg, Germany
Телефон: +49 (0) 40 511 23-0
Web-сайт: ritz-international.com
E-mail: info@ritz-international.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы состоят из магнитопровода с четырьмя вторичными обмотками, которые залиты эпоксидной смолой.
Трансформаторы предназначены для установки в комплектные распределительные устройства с элегазовой изоляцией (КРУЭ) внутренней установки.
Трансформаторы по принципу конструкции - шинные, с литой изоляцией и не имеют собственной первичной обмотки. Первичной обмоткой служит ввод распределительного устройства в виде кабеля или шины, проходящих через окно трансформаторов.
Рабочее положение трансформаторов в пространстве - любое.
На боковой стенке корпуса трансформаторы имеют табличку технических данных.
К трансформаторам данного типа относятся трансформаторы тока KSOHO 2075 c заводскими №№ 80409059, 80409060, 80409061, 80409062, 80409063, 80409064, 80409065, 80409066, 80409067, 80409068, 80409069, 80409070, 80409071, 80409072, 80409073.
Нанесение знака поверки на трансформатор не предусмотрено.
Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A)
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный первичный ток, А
|
1500 2000 |
|
Номинальный вторичный ток, А |
1 |
|
Класс точности обмоток для измерений и учета по ГОСТ 7746-2015
|
0,5S/0,5 0,5S |
|
Класс точности обмоток для защиты по ГОСТ 7746-2015
|
5Р/5Р 5Р/5Р/5Р |
|
Номинальная вторичная нагрузка, В • А |
15/15/15/15 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более |
5 |
|
Наименование характеристики |
Значение |
|
Номинальная предельная кратность вторичной обмотки для защиты, не менее
|
10 15 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры трансформатора, мм, не более - Высота |
110 |
|
- Ширина |
170 |
|
- Глубина |
220 |
|
Масса трансформатора, кг, не более - для заводских номеров 80409068, 80409069, 80409070, 80409071, 80409072, 80409073 |
18 |
|
- для заводских номеров 80409059, 80409060, 80409061, 80409062, 80409063, 80409064, 80409065, 80409066, 80409067 |
22 |
|
Условия эксплуатации: - температура окружающей среды, оС |
от -5 до +40 |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
