Номер по Госреестру СИ: 93818-24
93818-24 Трансформаторы напряжения
(STE 3/123)
Назначение средства измерений:
Трансформаторы напряжения STE 3/123 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства -
Номер записи - 195619
ID в реестре СИ - 1421254
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
STE 3/123,
Производитель
Изготовитель - RITZ Instrument Transformers GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Трансформаторы напряжения (STE 3/123)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений RITZ Instrument Transformers GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84425-22 |
Трансформаторы тока, KSOHO 2075 RITZ Instrument Transformers GmbH (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
84814-22 |
Трансформаторы напряжения, VEG RITZ Instrument Transformers GmbH (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
93818-24 |
Трансформаторы напряжения, STE 3/123 RITZ Instrument Transformers GmbH (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Трансформаторы напряжения (STE 3/123)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЛЕММА" (RA.RU.314006) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Трансформаторы напряжения (STE 3/123)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 1 «Общие сведения» документа «Трансформатор напряжения STE 3/123. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 7 августа 2023 г. № 1554.
ПравообладательRITZ Instrument Transformers GmbH, Германия
Адрес: Wandsbeker ZollstraBe 92-98, 22041 Hamburg, Germany Телефон: +49 (0) 3874 45 40
Испытательный центр
Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА»)Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57
E-mail: lemma-ekb@mail.ru
Web-сайт: www.lemma-ekb.ru
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжения переменного тока при неизменной частоте.
Трансформаторы - электромагнитные, с газовой изоляцией.
Трансформаторы состоят из трех однофазных устройств размещенных в общем металлическом корпусе, который присоединяется к КРУЭ 110 кВ. Плотность элегаза контролируется специальным манометром. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной.
Каждый трансформатор имеет первичную и две вторичных обмотки. Сердечники набраны из листов трансформаторной стали с низкими потерями. Бак трансформатора изготовлен из алюминиевого сплава. Подключение напряжения к первичным обмоткам в баке осуществляется через проводники, расположенные в изоляторе из литой эпоксидной смолы.
Выводы вторичных обмоток находятся в клеммной коробке, расположенной вверху трансформаторов. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.
К трансформаторам данного типа относятся трансформаторы напряжения STE 3/123 с фабричными номерами 142342 и 142338.
Нанесение знака поверки на трансформатор не предусмотрено.
Фабричные номера в виде цифровых обозначений, состоящих из арабских цифр, нанесены методом гравирования на информационные таблички, которые находятся на клеммной коробке в верху каждого трансформатора.
Рабочее положение трансформаторов в пространстве - любое.

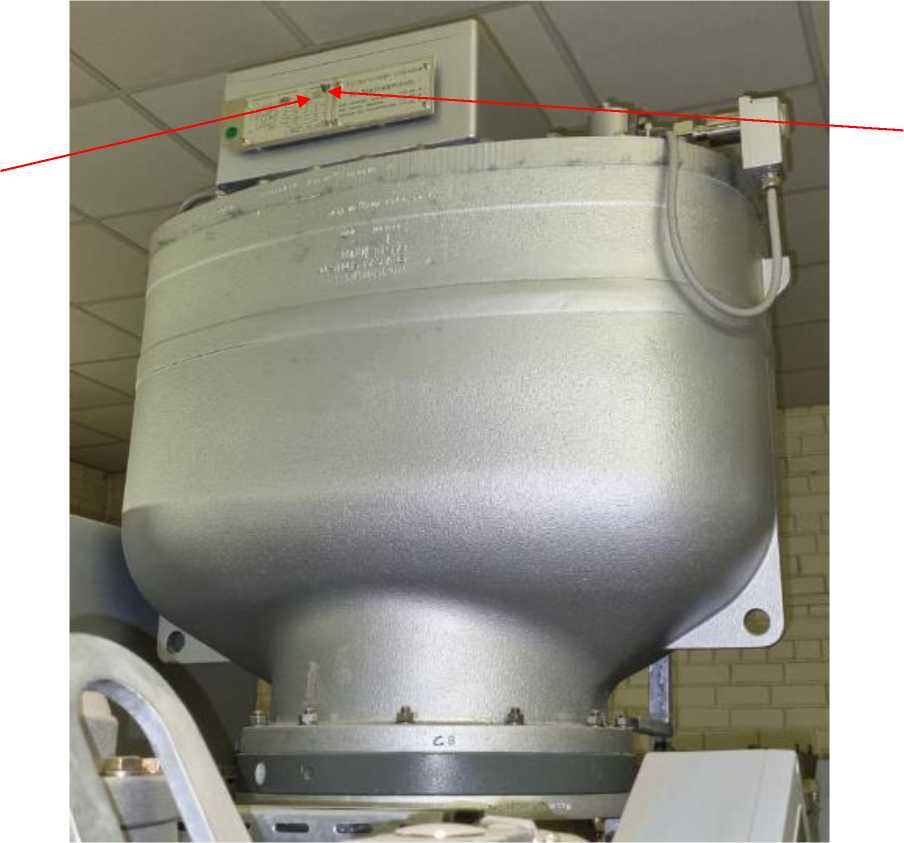

Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения заводского номера представлены на рисунке 1.
