Номер по Госреестру СИ: 84944-22
84944-22 Преобразователи измерительные разделительные
(MACX MCR-ЕХ)
Назначение средства измерений:
Преобразователи измерительные разделительные MACX MCR-ЕХ (далее - преобразователи) предназначены для преобразований входных аналоговых сигналов силы постоянного тока, сигналов термоэлектрических преобразователей и термопреобразователей сопротивления в электрические выходные сигналы силы постоянного тока.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
MACX MCR-ЕХ
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО «ПКБ АСУ - нефть» | Юридические лица | 66 | 120 | 1,82 |
| юридическое лицо | Юридические лица | 6 | 6 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 89aa229a-2e39-96ef-c3fa-854226653418 | 84944-22 | 2023-12-23 | — | актуальная |
| dae90c4a-07bd-99a7-ebff-31c5e3a26658 | 84944-22 | 2023-12-22 | 2023-12-23 | архивная |
| 2947ea22-42ca-a37d-d140-9e00cb340d7d | 84944-22 | 2022-03-30 | 2023-12-22 | архивная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.


Программное обеспечение (далее - ПО) преобразователей (только для модификаций MACX MCR-EX-RTD-I(-SP)(-C) и MACX MCR-EX-TC-I(-C)) является встроенным и метрологически значимым. Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
MACX MCR Firmware |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |

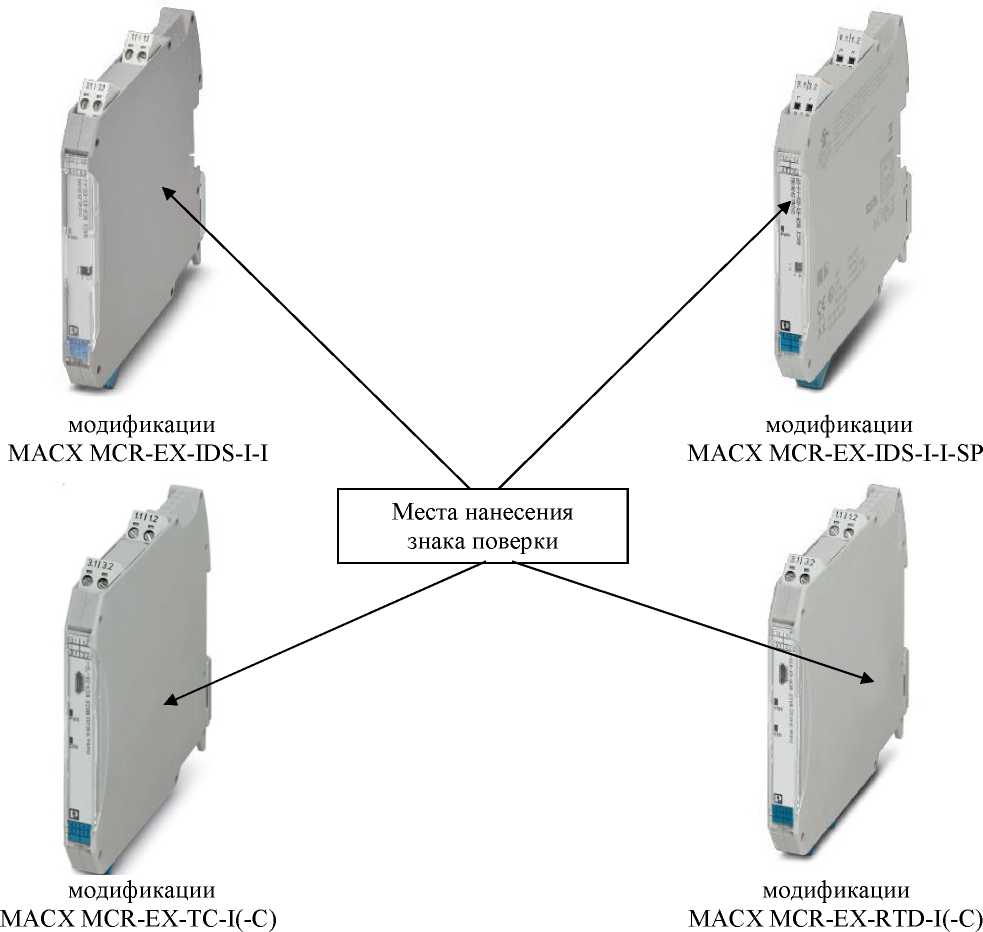

Общий вид преобразователей с указанием места нанесения знака поверки представлен на
(модификации MACX MCR-EX-IDS-2I-2I-SP, MACX MCR-EX-RTD-I-SP(-C), MACX MCR-EX-IDS-2I-2I, MACX MCR-EX-TC-I(-C) )
Рисунок 2 - Общий вид преобразователей с указанием места нанесения знака поверки (модификации MACX MCR-EX-IDS-I-I, MACX MCR-EX-IDS-I-I-SP, MACX MCR-EX-TC-I(-C), MACX MCR-EX-RTD-I(-C))
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей (только для модификаций MACX MCR-EX-RTD-I(-SP)(-C) и MACX MCR-EX-TC-I(-C)) является встроенным и метрологически значимым. Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
MACX MCR Firmware |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Модификации |
Назначение |
Диапазоны входного сигнала |
Диапазоны выходного сигнала |
Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) основной погрешности преобразований,% |
Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °C, % |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МАСХ MCR-EX-ros-i-i(-sp) |
Преобразование с развязкой выходного сигнала |
от 0 до 20 мА от 0,2 до 20 мА от 4 до 20 мА от 0 до 24 мА |
от 0 до 20 мА от 0,2 до 20 мА от 4 до 20 мА от 0 до 24 мА |
±0,05 |
±0,01 |
|
МАСХ MCR-EX- IDS-2I-2I(-SP) |
Преобразование с развязкой выходного сигнала |
от 0,2 до 20 мА от 4 до 20 мА от 0 до 24 мА |
от 0,2 до 20 мА от 4 до 20 мА от 0 до 24 мА |
±0,05 |
±0,01 |
|
МАСХ MCR-EX- ТС-1(-С) |
Преобразование сигналов преобразователей термоэлектрическ их1) |
от -1000 до +1000 мВ (диапазон температуры от -200 до +2500 °C) |
от 0 до 20 мА от 4 до 20 мА |
±0,1 |
±0,01 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МАСХ MCR-EX- RTD-I(-SP)(-C) |
Преобразование сигналов термопреобразова телей сопротивления2^ |
от 0,01 до 50 кОм (диапазон температуры от -200 до +850 °C) |
от 0 до 20 мА от 4 до 20 мА |
±0,1 |
±0,01 |
|
ОТипы преобразователей термоэлектрических и их характеристики приведены в таблице 3. 2) Типы термопреобразователей сопротивления, подключаемых по двух-, трех- или четырехпроводной схемам, и их характеристики приведены в таблице 4. | |||||
П]
Таблица 3 - Характеристики преобразователей термоэлектрических
|
Тип преобразователя термоэлектрического |
Диапазон измерений температуры, °С |
|
B |
от +500 до +1820 |
|
E |
от -200 до +1000 |
|
J |
от -200 до +1200 |
|
K |
от -200 до +1372 |
|
N |
от -200 до +1300 |
|
R |
от -50 до +1768 |
|
S |
от -50 до +1768 |
|
T |
от -200 до +400 |
|
L |
от -200 до +900 |
|
U |
от -200 до +600 |
|
С |
от 0 до +2315 |
|
D |
от 0 до +2315 |
|
A-1 |
от 0 до +2500 |
|
A-2 |
от 0 до +1800 |
|
A-3 |
от 0 до +1800 |
|
M |
от -200 до +100 |
Таблица 4 - Характеристики термопреобразователей сопротивления
|
Тип термопреобразователя сопротивления |
Диапазон измерений температуры, °С |
|
Pt50 |
от -200 до +850 |
|
Pt100 |
от -200 до +850 |
|
Pt200 |
от -200 до +850 |
|
Pt500 |
от -200 до +850 |
|
Ni100 |
от -60 до +250 |
|
Ni500 |
от -60 до +250 |
|
Cu50 |
от -50 до +200 |
|
Cu53 |
от -50 до +180 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 19,2 до 30 |
|
Потребляемая мощность, Вт, не более: | |
|
- для модификаций MACX MCR-EX-IDS-I-I(-SP) |
1,1 |
|
- для модификаций MACX MCR-EX-IDS-2I-2I(-SP) |
2 |
|
- для модификаций MACX MCR-EX-TC-I(-C), | |
|
MACX MCR-EX-RTD-I(-SP)(-C) |
1 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более:
|
12,5x116,0x114,5 12,5x112,5x114,5 |
|
Масса, кг, не более |
0,15 |
|
Нормальные условия измерений:
|
от +10 до +30 от 10 до 90 |
|
Рабочие условия измерений:
|
от -40 до +70 от 5 до 95 (без конденсации) |
|
Маркировка взрывозащиты:
MACX MCR-EX-IDS-2I-2I(-SP)
MACX MCR-EX-RTD-I(-SP)(-C) |
[Ex ia Ga] IIC X, 2Ex e [ia Ga] IIC T4 Gc X [Ex ia Ga] IIC [Ex ia Da] IIIC |
|
Средняя наработка на отказ, ч, не менее |
840000 |
|
Средний срок службы, лет |
20 |
наносится на титульный лист эксплуатационной документации типографским способом и с помощью наклейки на боковую поверхность корпуса преобразователя.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.1 «Инструкция по монтажу» инструкции по установке для электромонтажника.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Стандарт предприятия фирмы «PHOENIX CONTACT GmbH & Со. KG», Германия
Принцип действия преобразователей основан на преобразовании аналоговых сигналов силы и напряжения постоянного тока и электрического сопротивления, их измерении, обработке и выдаче электрических выходных сигналов силы постоянного тока, пропорциональных входному сигналу.
Конструктивно преобразователи выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые или пружинные клеммные зажимы для присоединения подводящих проводников и кабелей питания.
Преобразователи обеспечивают гальваническое разделение входных и выходных цепей и цепей питания.
Преобразователи выпускаются в следующих модификациях:
MACX MCR-EX-IDS-I(-2I)-I(-2I)(-SP), MACX MCR-EX-RTD-I(-SP)(-C), MACX MCR-EX-TC-I(-C). Модификации преобразователей отличаются друг от друга функциональным назначением и характеристиками. Преобразователи модификаций с индексом (-SP) имеют пружинные Push-in клеммные зажимы; если индекс (-SP) в наименовании отсутствует, то зажимы винтовые. Модификации с индексом (-С) предварительно сконфигурированы на заводе-изготовителе в соответствии с заказом. Преобразователи с индексом (-EX) в обозначении модификации выполнены в искробезопасном исполнении.
Преобразователи устанавливаются на DIN-рейку.
Части корпуса соединены между собой неразборными пломбами, которые механически разрушаются при попытке вскрытия.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом офсетной печати на боковую панель преобразователя.
Конструкцией преобразователей не предусмотрено пломбирование.
Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством и с помощью наклейки на боковую поверхность корпуса преобразователя.
Знак утверждения типа наносится на боковую поверхность корпуса преобразователя в виде наклейки.
Общий вид преобразователей с указанием места нанесения знака поверки представлен на
(модификации MACX MCR-EX-IDS-2I-2I-SP, MACX MCR-EX-RTD-I-SP(-C), MACX MCR-EX-IDS-2I-2I, MACX MCR-EX-TC-I(-C) )
Рисунок 2 - Общий вид преобразователей с указанием места нанесения знака поверки (модификации MACX MCR-EX-IDS-I-I, MACX MCR-EX-IDS-I-I-SP, MACX MCR-EX-TC-I(-C), MACX MCR-EX-RTD-I(-C))
Таблица 2 - Метрологические характеристики
|
Модификации |
Назначение |
Диапазоны входного сигнала |
Диапазоны выходного сигнала |
Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) основной погрешности преобразований,% |
Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °C, % |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МАСХ MCR-EX-ros-i-i(-sp) |
Преобразование с развязкой выходного сигнала |
от 0 до 20 мА от 0,2 до 20 мА от 4 до 20 мА от 0 до 24 мА |
от 0 до 20 мА от 0,2 до 20 мА от 4 до 20 мА от 0 до 24 мА |
±0,05 |
±0,01 |
|
МАСХ MCR-EX- IDS-2I-2I(-SP) |
Преобразование с развязкой выходного сигнала |
от 0,2 до 20 мА от 4 до 20 мА от 0 до 24 мА |
от 0,2 до 20 мА от 4 до 20 мА от 0 до 24 мА |
±0,05 |
±0,01 |
|
МАСХ MCR-EX- ТС-1(-С) |
Преобразование сигналов преобразователей термоэлектрическ их1) |
от -1000 до +1000 мВ (диапазон температуры от -200 до +2500 °C) |
от 0 до 20 мА от 4 до 20 мА |
±0,1 |
±0,01 |
таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
|
МАСХ MCR-EX- RTD-I(-SP)(-C) |
Преобразование сигналов термопреобразова телей сопротивления2^ |
от 0,01 до 50 кОм (диапазон температуры от -200 до +850 °C) |
от 0 до 20 мА от 4 до 20 мА |
±0,1 |
±0,01 |
|
ОТипы преобразователей термоэлектрических и их характеристики приведены в таблице 3. 2) Типы термопреобразователей сопротивления, подключаемых по двух-, трех- или четырехпроводной схемам, и их характеристики приведены в таблице 4. | |||||
П]
Таблица 3 - Характеристики преобразователей термоэлектрических
|
Тип преобразователя термоэлектрического |
Диапазон измерений температуры, °С |
|
B |
от +500 до +1820 |
|
E |
от -200 до +1000 |
|
J |
от -200 до +1200 |
|
K |
от -200 до +1372 |
|
N |
от -200 до +1300 |
|
R |
от -50 до +1768 |
|
S |
от -50 до +1768 |
|
T |
от -200 до +400 |
|
L |
от -200 до +900 |
|
U |
от -200 до +600 |
|
С |
от 0 до +2315 |
|
D |
от 0 до +2315 |
|
A-1 |
от 0 до +2500 |
|
A-2 |
от 0 до +1800 |
|
A-3 |
от 0 до +1800 |
|
M |
от -200 до +100 |
Таблица 4 - Характеристики термопреобразователей сопротивления
|
Тип термопреобразователя сопротивления |
Диапазон измерений температуры, °С |
|
Pt50 |
от -200 до +850 |
|
Pt100 |
от -200 до +850 |
|
Pt200 |
от -200 до +850 |
|
Pt500 |
от -200 до +850 |
|
Ni100 |
от -60 до +250 |
|
Ni500 |
от -60 до +250 |
|
Cu50 |
от -50 до +200 |
|
Cu53 |
от -50 до +180 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 19,2 до 30 |
|
Потребляемая мощность, Вт, не более: | |
|
- для модификаций MACX MCR-EX-IDS-I-I(-SP) |
1,1 |
|
- для модификаций MACX MCR-EX-IDS-2I-2I(-SP) |
2 |
|
- для модификаций MACX MCR-EX-TC-I(-C), | |
|
MACX MCR-EX-RTD-I(-SP)(-C) |
1 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более:
|
12,5x116,0x114,5 12,5x112,5x114,5 |
|
Масса, кг, не более |
0,15 |
|
Нормальные условия измерений:
|
от +10 до +30 от 10 до 90 |
|
Рабочие условия измерений:
|
от -40 до +70 от 5 до 95 (без конденсации) |
|
Маркировка взрывозащиты:
MACX MCR-EX-IDS-2I-2I(-SP)
MACX MCR-EX-RTD-I(-SP)(-C) |
[Ex ia Ga] IIC X, 2Ex e [ia Ga] IIC T4 Gc X [Ex ia Ga] IIC [Ex ia Da] IIIC |
|
Средняя наработка на отказ, ч, не менее |
840000 |
|
Средний срок службы, лет |
20 |
