Номер по Госреестру СИ: 74564-19
74564-19 Приборы для измерения параметров электрической энергии
(EEM)
Назначение средства измерений:
Приборы для измерения параметров электрической энергии ЕЕМ (далее - приборы) предназначены для измерений активной и реактивной электрической энергии в трехфазных цепях переменного тока промышленной частоты.

Внешний вид.
Приборы для измерения параметров электрической энергии
Рисунок № 1

Внешний вид.
Приборы для измерения параметров электрической энергии
Рисунок № 2
Программное обеспечение
Приборы имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память микроконтроллера приборов, что исключает возможность несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений. Встроенное ПО предназначено для преобразования измеренных значений физических величин, отображения измеренных значений на жидкокристаллическом дисплее и передачи измерительной информации по одному из цифровых протоколов в промышленную цифровую сеть.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные |
З |
Значение для модификации | ||||
ЕЕМ- ЕМ325 |
ЕЕМ- ЕМ327 |
ЕЕМ- ЕМ355 |
ЕЕМ- ЕМ357 |
ЕЕМ- ЕМ375 |
ЕЕМ- ЕМ377 | |
Идентификационное наименование ПО |
Firmware ЕЕМ- ЕМ325 |
Firmware ЕЕМ- ЕМ327 |
Firmware ЕЕМ- ЕМ355 |
Firmware ЕЕМ- ЕМ357 |
Firmware ЕЕМ- ЕМ375 |
Firmware ЕЕМ- ЕМ377 |
Номер версии ПО, не ниже |
1.22 |
1.22 |
1.22 |
1.22 |
1.22 |
1.22 |
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
- |
Уровень защиты встроенного ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Знак утверждения типа
Знак утверждения типананосится на корпус приборов методом трафаретной печати и на титульный лист паспорта типографским способом.
Лист № 7 Всего листов 8Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для измерения параметров электрической энергии ЕЕМГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-179-18 «Приборы для измерения параметров электрической энергии ЕЕМ. Методика поверки», утвержденному ООО «ИЦРМ» 28.12.2018 г.
Основное средство поверки:
- установка поверочная универсальная УППУ-МЭ 3.1 К (регистрационный номер в Федеральном информационном фонде № 39138-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.
Знак поверки наносится в свидетельство о поверке, и (или) в паспорт, и (или) на корпус прибора.
Изготовитель
Фирма «PHOENIX CONTACT GmbH & Со. KG», ГерманияАдрес: Flachsmarktstrasse 8, D-32825 Blomberg, Germany
Телефон: +49 (0) 5235-3-00
Web-сайт: www.phoenixcontact.com
Заявитель
Общество с ограниченной ответственностью «Феникс Контакт РУС»(ООО «Феникс Контакт РУС»)
ИНН 7702332747
Адрес: 119619, г. Москва, Новомещерский проезд, д. 9, стр. 1
Телефон: +7 (495) 933-85-48
Web-сайт: www.phoenixcontact.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Приборы представляют собой многофункциональные электроизмерительные приборы. Принцип действия приборов заключается в преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя (далее - АЦП), последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра, отображении результатов на жидкокристаллическом дисплее и их передаче по цифровому протоколу.
Конструктивно приборы ЕЕМ состоят из первичных преобразователей тока и напряжения, аналого-цифровых преобразователей, микропроцессора и дисплея. На передней панели приборов расположены кнопки управления прибором и жидкокристаллический дисплей. На задней панели находятся разъемы для питания приборов и разъемы для подключения измерительных цепей.
Приборы выпускаются в следующих модификациях: ЕЕМ-ЕМ325, ЕЕМ-ЕМ327, ЕЕМ-ЕМ355, ЕЕМ-ЕМ357, ЕЕМ-ЕМ375, ЕЕМ-ЕМ377, отличающихся метрологическими характеристиками и способом подключения. Приборы модификаций ЕЕМ-ЕМ325, ЕЕМ-ЕМ355, ЕЕМ-ЕМ375 имеют трансформаторное подключение, модификации ЕЕМ-ЕМ327, ЕЕМ-ЕМ357, ЕЕМ-ЕМ377 имеют непосредственное подключение.

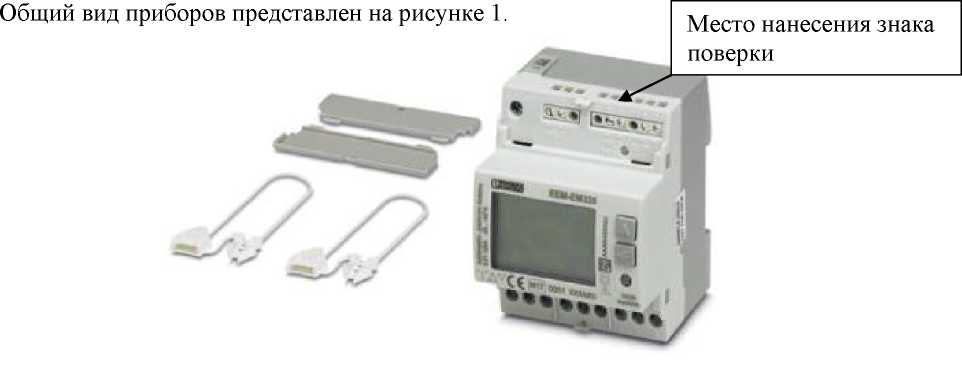

Рисунок 1 - Общий вид приборов для измерения параметров электрической энергии ЕЕМ

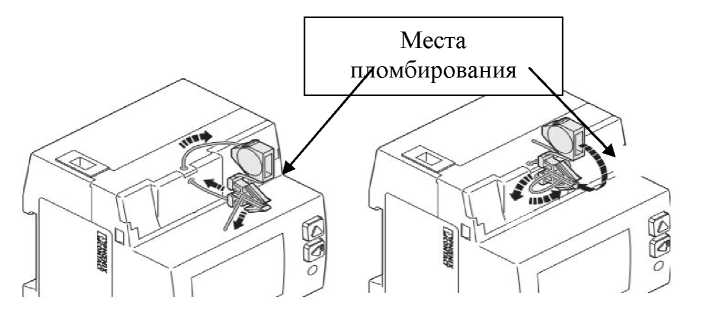

Схема пломбировки приборов показана на рисунке 2.

Места
Пломбирования
Рисунок 2 - Схема пломбировки приборов
Основные метрологические и технические характеристики приборов представлены в таблицах 2 - 11.
Таблица 2 - Метрологические характеристики приборов
Наименование характеристики |
Значение для модификаций | |
ЕЕМ-ЕМ325, ЕЕМ-ЕМ355, ЕЕМ-ЕМ375 |
ЕЕМ-ЕМ327, ЕЕМ-ЕМ357, ЕЕМ-ЕМ377 | |
Тип подключения |
трансформаторное |
непосредственное |
Класс точности при измерении активной электрической энергии |
1* | |
Класс точности при измерении реактивной электрической энергии |
2** | |
Постоянная счетчика, имп./кВт^ч (имп./квар^ч) |
1000 | |
Номинальная частота, Гц |
50 или 60 | |
Номинальное напряжение ином, В |
3x230/400; 3x240/415 | |
Стартовый ток (чувствительность) 1ст, А |
0,002 |
0,02 |
Базовый (максимальный) ток для приборов с непосредственным включением 1б, А |
- |
5 (80) |
Номинальный (максимальный) ток для приборов, включаемых через трансформатор 1ном, А |
1 (6) |
- |
* - пределы допускаемой основной относительной погрешности при измерении активной электрической энергии приведены в таблицах 3,4. Пределы допускаемой дополнительной относительной погрешности приведены в таблице 6. Температурный коэффициент приведен в таблице 5; ** - пределы допускаемой основной относительной погрешности при измерении реактивной электрической энергии приведены в таблицах 7,8. Пределы допускаемой дополнительной относительной погрешности приведены в таблице 10. Температурный коэффициент приведен в таблице 9. |
Таблица 3 - Пределы допускаемой основной относительной погрешности при измерении активной электрической энергии прямого и обратного направлений для приборов класса точности 1
Значение силы тока |
Коэффициент мощности cos j |
Пределы допускаемой основной относительной погрешности, % | |
С непосредственным включением |
Включаемых через трансформатор | ||
0,05-7б < I < 0,10-!б |
0,02-Тном < I < 0,05-/ноМ |
1 |
±1,5 |
0,10х!б < I < 1макс |
0,05^ном < I < /макс |
±1,0 | |
0,10-!б < I < 0,20-!б |
0,05-!ном < I < 0,10-Тном |
0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) |
±1,5 |
0,20Тб < I < 1макс |
0,10Лом < I < /макс |
±1,0 | |
0,20'Тб < I < !б |
0,10-!ном < I < Лом |
0,25 (при индуктивной нагрузке) |
±3,5 |
0,5 (при емкостной нагрузке) |
±2,5 |
Таблица 4 - Пределы допускаемой основной относительной погрешности при измерении активной электрической энергии прямого и обратного направлений для приборов класса точности 1 с однофазной нагрузкой при симметрии многофазных напряжений
Значение силы тока |
Коэффициент мощности cos j |
Пределы допускаемой основной относительной погрешности, % | |
С непосредственным включением |
Включаемых через трансформатор | ||
0,10^Тб < I < /макс |
0,05Лом < 1 < /макс |
1 |
±2 |
0,20-I6 < I < /макс |
0,10^1ном < I < /макс |
0,5 (при индуктивной нагрузке) |
Таблица 5 - Средний температурный коэффициент для приборов класса точности 1
Влияющая величина |
Значение силы тока |
Коэффициент мощности cos j |
Средний температурный коэффициент, %/К, не более | |
С непосредственным включением |
Включаемых через трансформатор | |||
Изменение температуры окружающей среды |
0,101б < I < /макс |
0,05Лом < I < /макс |
1 |
±0,05 |
0,20-I6 < I < /макс |
0,10Лом < I < /макс |
0,5 (при индуктивной нагрузке) |
±0,07 |
Таблица 6 - Пределы допускаемой дополнительной относительной погрешности, вызванной изменением влияющих величин при измерении активной электрической энергии прямого и обратного направлений для приборов класса точности 1
Влияющая величина |
Значение силы тока |
Коэффициент мощности cos j |
Пределы допускаемой дополнительной относительной погрешности, % | |
С непосредственным включением |
Включаемых через трансформатор | |||
Изменение напряжения электропитания ±10 %1)2) |
0,05‘I6 < I < /макс |
0,02^ном < I < /макс |
1 |
±0,70 |
0,10-I6 < I < /макс |
0,05Лом < < /макс |
0,5 (при индуктивной нагрузке) |
±1 | |
Изменение частоты электропитания ±2 %2) |
0,05-I6 < I < /макс |
0,02^ном < I < /макс |
1 |
±0,50 |
0,10-!б < I < /макс |
0,05^ном < I < /макс |
0,5 (при индуктивной нагрузке) |
±0,70 | |
Обратный порядок следования фаз |
0,10-!б |
10^/ном |
1 |
±1,50 |
Несимметрия напряжения |
/б |
/ном |
±2,0 | |
Г армоники в цепях тока и напряжения |
0,5^/макс |
0,5^/макс |
±0,8 |
Продолжение таблицы 6
Влияющая величина |
Значение силы тока |
Коэффициент мощности cos j |
Пределы допускаемой дополнительной относительной погрешности, % | |
С непосредственным включением |
Включаемых через трансформатор | |||
Нечетные гармоники в цепи переменного тока |
0,5-!б |
0Л7ном |
±3 | |
Субгармоники в цепи переменного тока | ||||
|
Таблица 7 - Пределы допускаемой основной относительной погрешности при измерении реактивной электрической энергии прямого и обратного направлений для приборов класса точности 2
Значение силы тока |
Коэффициент мощности sin j |
Пределы допускаемой основной относительной погрешности, % | |
С непосредственным включением |
Включаемых через трансформатор | ||
0,05-!б < I < 0,10-!б |
0,02-Тном < I < 0,05-Тном |
1 |
±2,5 |
0,10-1б < I < /макс |
0,05Лом < I < /макс |
±2,0 | |
0,10-!б < I < 0,20-!б |
0,05-Тном < I < 0,10-!ном |
0,50 |
±2,5 |
0,20-!б < I < /макс |
^^'/ном < I < /макс |
±2,0 | |
0,20-1б < I < /макс |
0,10Лом < I < /макс |
0,25 |
±2,5 |
Таблица 8 - Пределы допускаемой основной относительной погрешности при измерении реактивной электрической энергии прямого и обратного направлений для приборов класса точности 2 с однофазной нагрузкой при симметрии многофазных напряжений
Значение силы тока |
Коэффициент мощности sin j |
Пределы допускаемой основной относительной погрешности, % | |
С непосредственным включением |
Включаемых через трансформатор | ||
0,10'/б < I < /макс |
0,05^ном < I < /макс |
1 |
±3,0 |
0,20-Тб < I < /макс |
0,10Лом < I < /макс |
0,5 |
Таблица 9 - Средний температурный коэффициент для приборов класса точности 2
Влияющая величина |
Значение силы тока |
Коэффициент мощности cos j |
Средний температурный коэффициент, %/К, не более | |
С непосредственным включением |
Включаемых через трансформатор | |||
Изменение температуры окружающей среды |
0,10-I6 < I < /макс |
0,05Лом < I < /макс |
1 |
±0,10 |
0,20-Тб < I < /макс |
0,10Лом < I < /макс |
0,5 (при индуктивной нагрузке) |
±0,15 |
Таблица 10 - Пределы допускаемой дополнительной относительной погрешности, вызванные изменением влияющих величин при измерении реактивной электрической энергии прямого и обратного направлений для приборов класса точности 2
Влияющая величина |
Значение силы тока |
Коэффициент мощности sin j |
Пределы допускаемой дополнительной относительной погрешности, % | |
С непосредственным включением |
Включаемых через трансформатор | |||
Изменение напряжения электропитания ±10 %1)2) |
0,05'7б < I < 1макс |
0ЖТном < I < /макс |
1 |
±1 |
0,10-!б < I < 1макс |
0,05^ном < I < /макс |
0,5 |
±1,5 | |
Изменение частоты электропитания ±2 %2) |
0,05-I6 < I < 1макс |
0ЖТном < I < /макс |
1 |
±2,5 |
0,10-Тб < I < 1макс |
0,05Лом < I < /макс |
0,5 | ||
|
Таблица 11 - Технические характеристики
Наименование характеристики |
Значение |
Полная (активная) потребляемая мощность, В^А (Вт): - модификации ЕЕМ-ЕМ325, ЕЕМ-ЕМ327 |
7,5(0,5) |
- модификации ЕЕМ-ЕМ355, ЕЕМ-ЕМ357, ЕЕМ-ЕМ 375, ЕЕМ-ЕМ377 |
3,5 (1) |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
72х90х67 |
Масса, г, не более: - модификация ЕЕМ-ЕМ325 |
382,2 |
- модификация ЕЕМ-ЕМ327 |
494,6 |
- модификация ЕЕМ-ЕМ355 |
382,6 |
- модификация ЕЕМ-ЕМ357 |
485,6 |
- модификация ЕЕМ-ЕМ 375 |
470,8 |
- модификация ЕЕМ-ЕМ377 |
583,2 |
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 80 до 106,7 |
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -25 до +55 |
- относительная влажность воздуха при +40 °С, %, не более |
80 |
Средний срок службы, лет |
15 |
Средняя наработка до отказа, ч |
150375 |
