Номер по Госреестру СИ: 85808-22
85808-22 Стенд тормозной
(FORI FRB-06DR)
Назначение средства измерений:
Стенд тормозной FORI FRB-06DR (далее - стенд) предназначен для измерений тормозной силы колеса и скорости движения автомобиля.
Внешний вид.
Стенд тормозной
Рисунок № 1
Внешний вид.
Стенд тормозной
Рисунок № 2
Общие сведения
Дата публикации - 09.06.2022
Срок свидетельства -
Номер записи - 187764
ID в реестре СИ - 1400126
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "FORI KOREA LTD."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)
Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.
Что внутри отчета
- Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
- Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
- Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
- Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
- Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).
Содержание отчета
Общие сведения
- Количество типов средств измерений, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам.
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Твердомеры, микротвердомеры.
- Приборы для измерения блеска.
- Толщиномеры покрытий.
- Другие группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений.
- Число владельцев СИ по каждому типу.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доля рынка по годам, тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Ключевые цифры (пример по выбранным группам СИ, 2025)
| Показатель | Значение | Комментарий |
|---|---|---|
| Всего поверок | 11 645 | по выбранным группам СИ |
| Первичных поверок | 1 681 | доля «Константы»: 0% |
| Периодических поверок | 9 964 | доля «Константы»: 1,91% |
| Доля «Константы» (общая) | 1,63% | 190 из 11 645 поверок |
Примеры объектов учета (2025)
- Твердомеры шариковые, № 1239-59 — 145 поверок.
- Твердомеры (ТК-2), № 1245-59 — 215 поверок.
- Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.
Кому полезен отчет
- Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
- Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
- Экспертам-метрологам — структура рынка поверок и тренды.
- Заказчикам/инвесторам — подтвержденная активность на рынке измерений.
Форматы и наполнение
- PDF-отчет с графиками, таблицами и комментариями.
- Excel-приложение с детальными выгрузками для самостоятельного анализа.
- Методологическая записка с описанием источников и логики обработки данных.
Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1371 от 2022.06.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Стенд тормозной (FORI FRB-06DR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "FORI KOREA LTD."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79638-20 |
Устройство для измерений углов установки колес автомобилей FORI, модель FNCA-3DGT "FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
82237-21 |
Прибор для измерений параметров света автотранспортных средств, FORI модель FV-2018 HDGT "FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
85807-22 |
Устройство для измерений углов установки колес автомобилей, FORI FNCA-3DGT "FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
85808-22 |
Стенд тормозной, FORI FRB-06DR "FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
86804-22 |
Прибор для измерений параметров света фар автотранспортных средств, FORI FV-2018 HDGT "FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
97482-26 |
Стенд измерительный тормозной роликовый, RBTB (Roll&Brake test bench) "FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Бесплатный
Кто поверяет Стенд тормозной (FORI FRB-06DR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Стенд тормозной (FORI FRB-06DR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с стендом используется метрологически значимое программное обеспечение (далее - ПО) «ForiDVT Application Program», устанавливаемое на персональный компьютер. ПО разработано специально для стенда тормозного FORI FRB-06DR и служит для управления его функциональными возможностями, а также для обработки и отображения результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ForiDVT Application Program |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.5.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах 7.1 - 7.11 Руководства по эксплуатации «Стенд тормозной FORI FRB-06DR»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехническая документация «FORI KOREA LTD», Корея
Правообладатель«FORI KOREA LTD.», Корея
Адрес: 25, MTV26-ro 20 beon-gil, Siheung-si, Gyeonggi-do, Korea
Телефон: +32 50 40 85 40, факс: +32 50 38 01 60
E-mail: sales@foriauto.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
«FORI KOREA LTD.», КореяАдрес: 25, MTV26-ro 20 beon-gil, Siheung-si, Gyeonggi-do, Korea
Телефон: +32 50 40 85 40, факс: +32 50 38 01 60
E-mail: sales@foriauto.com
Изготовители «FORI KOREA LTD.», Корея
Адрес: 25, MTV26-ro 20 beon-gil, Siheung-si, Gyeonggi-do, Korea
Телефон: +32 50 40 85 40, факс: +32 50 38 01 60
E-mail: sales@foriauto.com
Стенд тормозной FORI FRB-06DR, принцип действия которого основан на обратимости движения. Испытуемый автомобиль устанавливается неподвижно, а «дорога» движется с заданной скоростью. Роль дороги выполняют четыре пары опорных роликов, на которые устанавливаются колеса обеих осей автомобиля. Каждая пара опорных роликов приводится во вращение от асинхронного двигателя или колес автотранспортного средства и имитирует его движение с заданной оператором скоростью. Одновременно производится измерение тормозных сил, развиваемых на колесах одной оси автомобиля: передней или задней. При нажатии на тормозную педаль транспортного средства тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор. Реактивный момент корпуса мотор-редуктора при торможении через рычаг воспринимается силоизмерительной системой, состоящей из тензорезисторных датчиков и преобразователя электрических сигналов, а затем передается в блок обработки и отображения информации.
Измерение скорости движения автомобиля, приходящейся на ось автомобиля, производится инкрементным вращающимся энкодером, установленным на двигателе роликов. Сигналы от энкодера передаются в блок обработки и отображения информации.
Для отображения измеряемых величин стенд комплектуются приборной стойкой, включающей в себя управляющую электронику, компьютер с монитором, клавиатуру и компьютерную мышь.
Основными компонентами измерительной схемы стенда является опорное устройство, включающее четыре пары опорных роликов, приборная стойка с пультом управления и компьютером.
Заводской номер стенда в буквенно-числовом формате указывается методом гравировки на маркировочной табличке, расположенной на приборной стойке с пультом управления.
Нанесение знака поверки на средство измерений не предусмотрено.
К стендам данного типа относится стенд тормозной FORI FRB-06DR зав.№ P-12017 Общий вид стенда тормозного FORI FRB-06DR представлен на рисунке 1.
Общий вид маркировочной таблички представлен на рисунке 2.

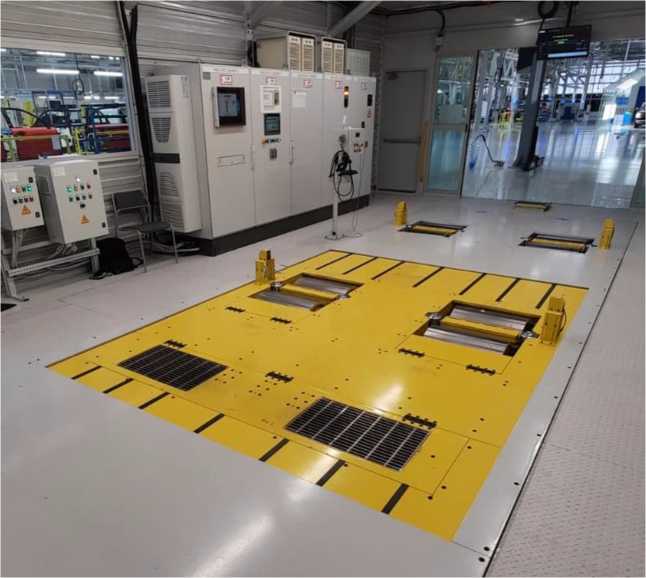

Рисунок 1 - Общий вид стенда тормозного FORI FRB-06DR

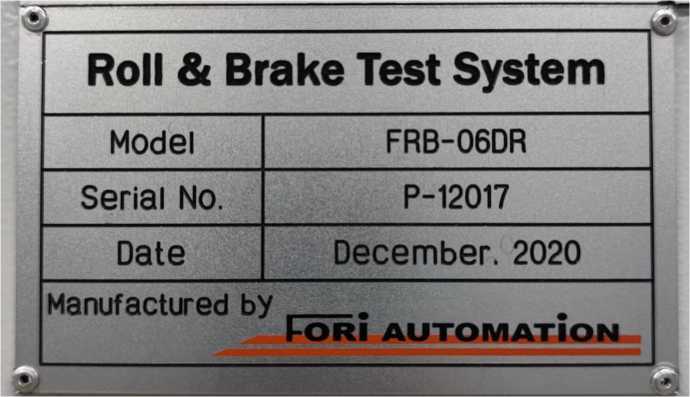

Рисунок 2 - Общий вид маркировочной таблички
В процессе эксплуатации стенд не предусматривает внешних механических или электронных регулировок. Пломбирование стенда не производится
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений тормозной силы колеса, кН |
от 0,25 до 2 |
|
Пределы допускаемой относительной погрешности измерений тормозной силы колеса, % |
±2 |
|
Диапазон измерения скорости движения автомобиля, км/ч |
от 2 до 150 |
|
Пределы допускаемой относительной погрешности измерений скорости автомобиля, % |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр опорных роликов, мм |
492±2 |
|
Габаритные размеры (Д*Ш*В), мм, не более |
9100x3700x2300 |
|
Масса, кг, не более | |
|
- стенда |
2800 |
|
- блока роликов |
450 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 323 до 418 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
