Сведения о средстве измерений: 86804-22 Прибор для измерений параметров света фар автотранспортных средств

Номер по Госреестру СИ: 86804-22
86804-22 Прибор для измерений параметров света фар автотранспортных средств
(FORI FV-2018 HDGT)

Назначение средства измерений:
Прибор для измерений параметров света фар автотранспортных средств FORI FV-2018 HDGT (далее - прибор) предназначен для измерений угла наклона в вертикальной плоскости и угла отклонения в горизонтальной плоскости светотеневой границы светового пучка фар ближнего света или противотуманных фар к плоскости рабочей площадки, на которой устанавливается автотранспортное средство.

сертификация программного обеспечения
Внешний вид. Прибор для измерений параметров света фар автотранспортных средств, http://oei-analitika.ru рисунок № 1
Внешний вид.
Прибор для измерений параметров света фар автотранспортных средств
Рисунок № 1
Внешний вид. Прибор для измерений параметров света фар автотранспортных средств, http://oei-analitika.ru рисунок № 2
Внешний вид.
Прибор для измерений параметров света фар автотранспортных средств
Рисунок № 2

Общие сведения

Дата публикации - 20.09.2022
Срок свидетельства -
Номер записи - 188811
ID в реестре СИ - 1402178
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - "FORI KOREA LTD."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Прибор для измерений параметров света фар автотранспортных средств (FORI FV-2018 HDGT)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "FORI KOREA LTD."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79638-20

Устройство для измерений углов установки колес автомобилей FORI, модель FNCA-3DGT
"FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
МП
1 год
82237-21

Прибор для измерений параметров света автотранспортных средств, FORI модель FV-2018 HDGT
"FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
МП
1 год
85807-22

Устройство для измерений углов установки колес автомобилей, FORI FNCA-3DGT
"FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
МП
1 год
85808-22

Стенд тормозной, FORI FRB-06DR
"FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
МП
1 год
86804-22

Прибор для измерений параметров света фар автотранспортных средств, FORI FV-2018 HDGT
"FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
МП
1 год
97482-26

Стенд измерительный тормозной роликовый, RBTB (Roll&Brake test bench)
"FORI KOREA LTD." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
МП
1 год

Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).

В отчете представлена следующая информация по парку СИ организации:

  • наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
  • наименование организации-производителя и страны производства
  • год производства и заводской номер
  • наименование организации, проводившей поверку
  • дата последней поверки и срок окончания поверки
  • величина интервала между поверками в днях и годах
  • кол-во поверок данного СИ, зарегистрированных в АРШИНе

Стоимость 200 руб. или по подписке

Кто поверяет Прибор для измерений параметров света фар автотранспортных средств (FORI FV-2018 HDGT)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Прибор для измерений параметров света фар автотранспортных средств (FORI FV-2018 HDGT)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Для работы с прибором используется метрологически значимое программное обеспечение «FORI HD Digital Headlamp Aimer» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для прибора для измерений параметров света фар автотранспортных средств и служит для управления его функциональными возможностями, а также для обработки и отображения результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FORI HD Digital Headlamp Aimer

Номер версии (идентификационный номер ПО)

не ниже 2020.12

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделах 12.1.35 «Настройка фары», 12.1.36 «Настройка-Положение» Руководства по эксплуатации «Устройство для измерений углов установки колес автомобилей FORI FNCA-3DGT и прибор для измерений параметров света фар автотранспортных средств FORI FV-2018 HDGT».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений Техническая документация «FORI KOREA LTD», Корея.

Правообладатель

«FORI KOREA LTD.», Корея

Адрес: 25, MTV26-ro 20 beon-gil, Siheung-si, Gyeonggi-do, Korea

Телефон: +32 50 40 85 40, факс: +32 50 38 01 60

E-mail: sales@foriauto.com

Изготовитель

«FORI KOREA LTD.», Корея
Адрес: 25, MTV26-ro 20 beon-gil, Siheung-si, Gyeonggi-do, Korea
Телефон: +32 50 40 85 40, факс: +32 50 38 01 60
E-mail: sales@foriauto.com

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
ИНН 7714110114
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1, пом.10
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru

Правообладатель

«FORI KOREA LTD.», Корея
Адрес: 25, MTV26-ro 20 beon-gil, Siheung-si, Gyeonggi-do, Korea
Телефон: +32 50 40 85 40, факс: +32 50 38 01 60
E-mail: sales@foriauto.com

Принцип действия прибора основан на фокусировке светового пучка фары автотранспортного средства с помощью оптической линзы и измерениях углов наклона светотеневой границы пучка ближнего света к плоскости рабочей площадки, на которую устанавливается автотранспортное средство с помощью электронно-оптической матрицы.

Прибор конструктивно состоит из:

  • - оптической камеры, в которой размещены: линза, светочувствительный экран, которые служат для измерений углов наклона в вертикальной и углов отклонений в горизонтальной плоскости светотеневой границы пучка света фар, электронные узлы и блоки предварительной обработки измерительной информации;

  • - механических элементов для крепления и установки оптической камеры прибора относительно внешних фар автотранспортных средств;

  • - приборной стойки с пультом управления и компьютером.

Заводской номер устройства в буквенно-числовом формате указывается методом гравировки на маркировочной табличке, расположенной на приборной стойке с пультом управления.

Нанесение знака поверки на средство измерений не предусмотрено.

К приборам данного типа относится прибор для измерений параметров света фар автотранспортных средств FORI FV-2018 HDGT зав.№ P-12017.

Общий вид прибора для измерений параметров света фар автотранспортных средств FORI FV-2018 HDGT представлен на рисунке 1.

Общий вид маркировочной таблички представлен на рисунке 2.

Внешний вид. Прибор для измерений параметров света фар автотранспортных средств (FORI FV-2018 HDGT), http://oei-analitika.ru

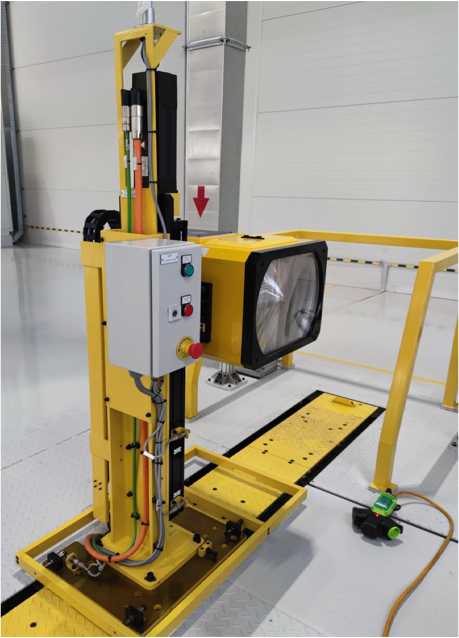

Рисунок 1 - Общий вид прибора для измерений параметров света фар автотранспортных средств FORI FV-2018 HDGT

Внешний вид. Прибор для измерений параметров света фар автотранспортных средств (FORI FV-2018 HDGT), http://oei-analitika.ru

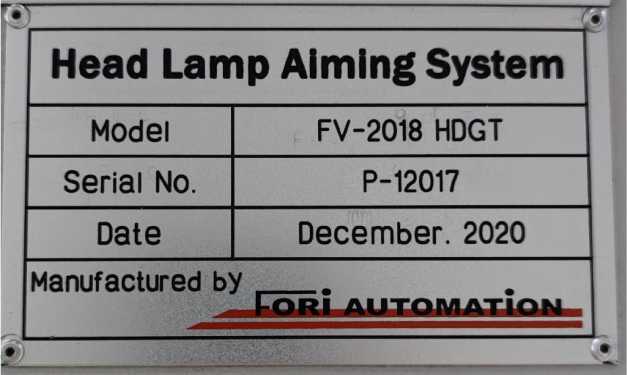

Рисунок 2 - Общий вид маркировочной таблички

В процессе эксплуатации прибор не предусматривает внешних механических или электронных регулировок. Пломбирование прибора не производится


Таблица 4 -

Наименование

Обозначение

Количество

Прибор для измерений параметров света фар автотранспортных средств FORI FV 2018 HDGT в комплекте

-

1 шт.

Комплект принадлежностей и приспособлений

-

1 комплект

Руководство по эксплуатации на русском языке

-

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости, °

от -5 до +5

Пределы допускаемой абсолютной погрешности измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости, '

±6

Диапазон измерений угла отклонений светотеневой границы пучка света фар в горизонтальной плоскости, °

от -5 до +5

Пределы допускаемой абсолютной погрешности измерений угла отклонений светотеневой границы пучка света фар в горизонтальной плоскости, '

±6

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Максимальная высота измерений, мм

950

Минимальная высота измерений, мм

250

Габаритные размеры в сборе (ДхШхВ), мм, не более

2500x4500x1000

Масса прибора, не более, кг

2000

Параметры электрического питания:

400+40-б0

- напряжение переменного тока, В

- частота переменного тока, Г ц

50±1

Диапазон рабочих температур, °C

от +15 до +25
