Номер по Госреестру СИ: 85966-22
85966-22 Газоанализаторы портативные
(Protege ZM)
Назначение средства измерений:
Газоанализаторы портативные Protege ZM (далее - газоанализаторы) предназначены для измерений объемной доли оксида углерода, сероводорода и кислорода, а также сигнализации о достижении измеряемой величины установленных пороговых значений.
Аналитический паспорт типа средства измерений
85966-22 — Газоанализаторы портативные
Protege ZM
Teledyne Gas Measurement Instruments Ltd.
РОССИЯ
МПИ: 1 год
Действует
4
организаций5
владельцев1
версий143
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
4
Организаций-поверителей
эффективное число: 2.8
5
Владельцев СИ
эффективное число: 2.8
132
Экземпляров СИ
по агрегатам владельцев / организаций
44.8%
Периодические поверки
первичные: 55.2%
19.58%
Непригодность
28 извещений
100%
Поверки юрлиц
доля в общем объёме
4 502 ₽
Средневзвешенная цена
медиана: 4 502 ₽
100%
Покрытие ценами
расчётный известный объём: 135 060 ₽
2 023,0 лет
Средний возраст парка
взвешено по годовому объёму
365 дн.
Наблюдаемый МПИ
по фактическим интервалам
3 612
Концентрация поверителей
HHI; доля топ-5: 100%
3 589
Концентрация владельцев
HHI; доля топ-5: 100%
3
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
3
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 143 поверок; пик пришёлся на 2025 год (58).
- Последний завершённый год показал рост на 9.4% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 34.6%.
- Рынок представлен 4 организациями; концентрация высокая (HHI 3612), доля топ-5 — 100%.
- В базе найдено 5 владельцев и 132 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 4 502 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 135 060 руб.
- Доля извещений о непригодности составляет 19.58% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 365 дней; средний возраст парка по агрегатам организаций — 2 023,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2025 — 58
Долгосрочный CAGR: 34.6%
Активных версий: 1
Ценовой диапазон: 4 502–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО КБС | Юридические лица | 66 | 66 | 1,00 |
| "Смоленскатомэнергоремонт" - филиал АО "Атомэнергоремонт" ИНН 5029112443 | Юридические лица | 34 | 45 | 1,32 |
| Акционерное общество "Атомэнергоремонт" | Юридические лица | 27 | 27 | 1,00 |
| ООО "Башнефть-Добыча" | Юридические лица | 3 | 3 | 1,00 |
| Юр. Лицо | Юридические лица | 2 | 2 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| f141438e-1567-aea5-b79a-103d9bfbb552 | 85966-22 | 2022-06-29 | — | актуальная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

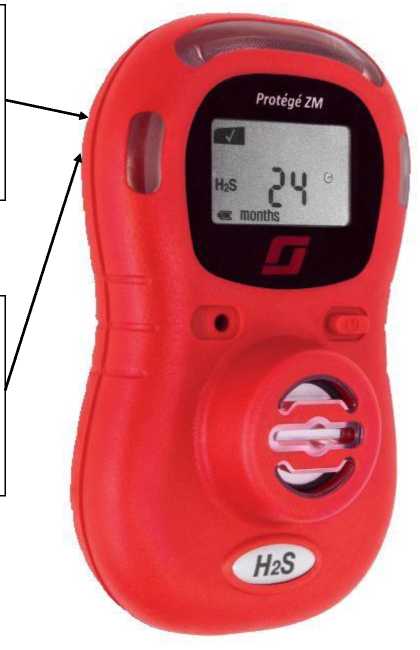

Внешний вид.
Газоанализаторы портативные
Рисунок № 1
Общие сведения
Дата публикации - 29.06.2022
Срок свидетельства - 28.06.2027
Номер записи - 187961
ID в реестре СИ - 1400480
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-, Protege ZM, Protege ZМ
Производитель
Изготовитель - Teledyne Gas Measurement Instruments Ltd.
Страна - РОССИЯ
Населенный пункт - Соединенное Королевство Великобритании и Северной Ирландии
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 143
Выдано извещений - 28
Кол-во периодических поверок - 64
Кол-во средств измерений - 132
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№1571 от 2022.06.28 ПРИКАЗ_Об утверждении типов средств измерений (8)
Наличие аналогов СИ: Газоанализаторы портативные (Protege ZM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Teledyne Gas Measurement Instruments Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85954-22 23.06.2027 |
Газоанализаторы портативные, GT Teledyne Gas Measurement Instruments Ltd. (РОССИЯ Соединенное Королевство Великобритании и Северной Ирландии) |
ОТ МП |
1 год |
|
85966-22 28.06.2027 |
Газоанализаторы портативные, Protege ZM Teledyne Gas Measurement Instruments Ltd. (РОССИЯ Соединенное Королевство Великобритании и Северной Ирландии) |
ОТ МП |
1 год |
|
86092-22 08.07.2027 |
Газоанализаторы, PS Teledyne Gas Measurement Instruments Ltd. (РОССИЯ Соединенное Королевство Великобритании и Северной Ирландии) |
ОТ МП |
1 год |
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Кто поверяет Газоанализаторы портативные (Protege ZM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ЦЕНТРОХИМСЕРТ" (РОСС RU.0001.310437) | 68 | 68 | 0 | 0 | 68 | 68 | 0 | |||
| ООО ИЦ МИТ (RA.RU.312147) | 45 | 11 | 34 | 15 | 45 | 11 | 34 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 27 | 0 | 27 | 13 | 27 | 0 | 27 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Газоанализаторы портативные (Protege ZM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) газоанализаторов состоит из встроенного и внешнего ПО.
Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемого компонента в воздухе и обеспечивает следующие основные функции:
-
- обработку и передачу измерительной информации от электрохимического сенсора на жидкокристаллический дисплей;
-
- непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;
-
- диагностику аппаратной части газоанализатора;
-
- настройку нулевых показаний, изменение пороговых значений;
-
- хранение и передачу на персональный компьютер с установленным внешним ПО журнала измерений и событий из памяти газоанализатора.
Встроенное ПО газоанализаторов реализует следующие расчетные алгоритмы:
-
- вычисление значений объемной доли определяемого компонента по данным от электрохимического сенсора;
-
- непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;
-
- непрерывную самодиагностику аппаратной части газоанализатора.
Встроенное ПО газоанализатора идентифицируется посредством внешнего ПО.
Внешнее ПО «IR Connect» для персонального компьютера под управлением операционной системы семейства Microsoft Windows (7, 8, 10) предназначено для сбора и передачи измерительной информации от газоанализаторов, подключаемых посредством
Лист № 3 Всего листов 6 инфракрасного порта.
Конструкция газоанализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики газоанализаторов нормированы с учетом влияния ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО газоанализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение | |
|
Встроенное ПО |
Внешнее ПО | |
|
Идентификационное наименование ПО |
Protёgё ZM firmware |
IR Connect |
|
Номер версии (идентификационный номер ПО), не ниже |
5.1 |
1.4.1.0 |
|
Цифровой идентификатор ПО |
- | |
Лист № 4
Всего листов 6 SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку газоанализатора любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Введение» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 года № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
ПравообладательTeledyne Gas Measurement Instruments Ltd., Соединенное Королевство Великобритании и Северной Ирландии
Место нахождения и адрес юридического лица: Inchinnan Business Park, Renfrew, Scotland, PA4 9RG, Соединенное Королевство Великобритании и Северной Ирландии
Изготовитель
Teledyne Gas Measurement Instruments Ltd., Соединенное Королевство Великобритании и Северной ИрландииАдрес деятельности: Inchinnan Business Park, Renfrew, Scotland, PA4 9RG, Соединенное Королевство Великобритании и Северной Ирландии
Место нахождения и адрес юридического лица: Inchinnan Business Park, Renfrew, Scotland, PA4 9RG, Соединенное Королевство Великобритании и Северной Ирландии
Испытательный центр
Открытое акционерное общество «Медтехника» (ОАО «Медтехника»)Место нахождения и адрес юридического лица: 400002, Волгоградская область, г. Волгоград, ул. Революционная, 57 А
Принцип действия газоанализаторов электрохимический, заключается в том, что анализируемый окружающий воздух диффундирует через капилляры к измерительному электроду, на котором происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения в результате этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.
Газоанализаторы представляют собой портативные одноканальные газоанализаторы непрерывного действия, способ отбора анализируемого компонента - диффузионный.
Конструктивно газоанализаторы состоят из пластикового обрезиненного корпуса, на лицевой панели которого расположены:
-
- жидкокристаллический дисплей;
-
- клавиша управления;
-
- отверстие для звуковой сигнализации;
-
- отверстия для диффузионного забора пробы;
-
- окна светодиодов;
-
- инфракрасный порт.
На задней стороне корпуса закреплена металлическая клипса для крепления к одежде оператора.
Серийный номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.
Общий вид газоанализаторов, места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на газоанализаторы в обязательном порядке не предусмотрено. Пломбирование газоанализаторов не предусмотрено.
Лист № 2
Всего листов 6
Место нанесения заводского номера (наносится на обратной стороне корпуса газоанализатора)
Место нанесения знака утверждения типа (наносится на обратной стороне корпуса газоанализатора)
Рисунок 1 - Общий вид газоанализаторов Protege ZM с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор портативный Protеgе ZM:
|
2025938 2025937 2025939 |
1 шт. (определяемый компонент по заказу) |
|
Инфракрасное устройство для синхронизации газоанализаторов с ПК (с кабелем USB) Protеgе ZM IR Connect |
2025940 |
по заказу |
|
Комплект пр инадлежностей
|
- |
по заказу |
|
Руководство по эксплуатации газоанализатора и ПО «IR Connect» на CD-ROM |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Определяемый компонент (ПДК млн-1) |
Единица измерений |
Диапазон показаний объемной доли определяемого компонента1 |
Диапазон измерений объемной доли, млн-1, выраженный в % |
Пределы допускаемой основной погрешности измерений объемной доли |
Номинальное время установления показаний, Т0,9ном, с, не более | |
|
абсолютной, млн-1 выраженной в % |
относительной, % | |||||
|
Оксид углерода СО (17) |
объемная |
от 0 до 300 млн-1 |
от 1 до 20 млн-1 включ. (от 140-4 до 240-3 % включ.) |
±2 млн-1 (±2Л0-4 %) |
- |
25 |
|
доля, млн-1 |
св. 20 до 300 млн-1 включ. (св. 240-3 до 340-2 % включ.) |
- |
±15 | |||
|
Сероводород H2S |
объемная доля, млн-1 |
от 0 до 100 млн-1 |
от 0,1 до 10 млн-1 включ. (от 140-5 до 140-3 % включ.) |
±1,5 млн-1 (±1,540-4 %) |
- |
25 |
|
(7) |
св. 10 до 100 млн-1 включ. (св. 1-10-3 до 140-2 % включ.) |
- |
±15 | |||
|
Кислород O2 (-) |
объемная доля, % |
от 0 до 30 % |
от 0,1 до 10 % включ. св. 10 до 30 % включ. |
±0,6 % |
±5 |
15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахширинахтолщина), мм, не более |
94х56х33 |
|
Масса, г, не более |
76 |
|
Нормальные условия измерений:
|
от +15 до +25 от 5 до 95 |
|
Рабочие условия измерений:
|
от -30 до +50 от -40 до +50 от -50 до +50 от 5 до 95 |
|
Средняя наработка до отказа, ч |
17500 |
|
Средний срок службы, лет |
2 |
|
Маркировка взрывозащиты |
0Ex ia IIC T4 Ga X |
