Наименование

Обозначение

Количество

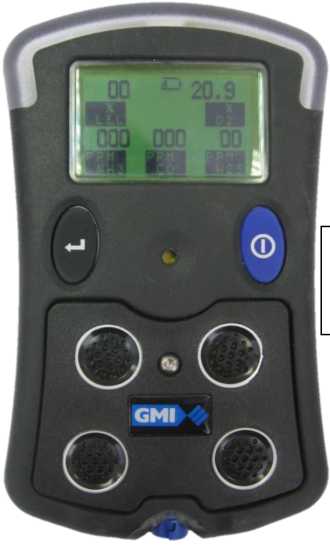

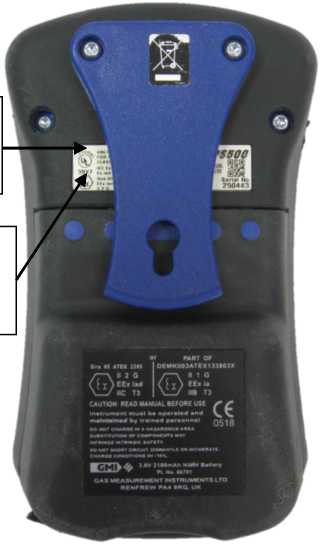

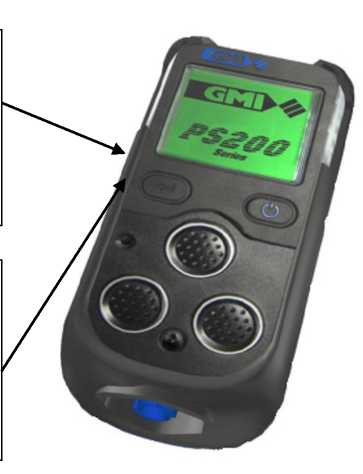

Газоанализатор PS

-

1 шт.

Комплект ЗИП

-

По заказу

Руководство по эксплуатации

-

1 экз.

Определяемый компонент в зависимости от типа сенсоров

Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента

Диапазон измерений объемной доли, млн^-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР

Пределы допускаемой основной погрешности

Значение единицы наименьшего разряда индикатора

Предел допускаемого времени установления показаний

Т0,9Д, с

Назначение

абсолютной, _млн^-1

выраженной в %, %

НКПР

относительной, %

Кислород (O2) электрохимический сенсор

от 0 до 25 %

от 0,1 до 10 % включ. св. 10 до 25 % включ.

±0,6 %

±5 %

0,1 %

20

В

Оксид углерода (CO) электрохимический сенсор

от 0 до 1000 млн ¹

от 1 до 20 млн^-1 включ. (от 140^-4 до 240^-3 % включ.)

±2 млн^-1

(12Ч0^-4 %)

-

1 млн ¹

25

К

св. 20 до 1000 млн^-1 (св. 240^-3 до 0,1 % включ.)

-

±10 %

Сероводород (H2S) электрохимический сенсор

от 0 до 100 млн^-1

от 0,1 до 10 млн^-1 включ.

(от 140^-5 до 140^-3 % включ.)

±1 млн^-1

(11Ч0^-4 %)

-

0,1 млн^-1

25

К

Определяемый компонент в зависимости от типа сенсоров

Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента

Диапазон измерений объемной доли, млн^-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР

Пределы допускаемой основной погрешности

Значение единицы наименьшего разряда индикатора

Предел допускаемого времени установления показаний

Т0,9Д, с

Назначение

абсолютной, _млн^-1

выраженной в %, %

НКПР

относительной, %

св. 10 до 100 млн^-1 включ.

(св. К10^-3 до К10^-2 % включ.)

-

±10 %

1 млн^-1

40

Горючие газы ¹⁾ термокаталитический

сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

0,1 % НКПР

20

В

Горючие газы ¹⁾ оптический инфракрасный сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

0,1 % НКПР

20

В

Метан (CH4) термокаталитический сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

0,1 % НКПР

20

В

Этан(С2Нб) термокаталитический сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

0,1 % НКПР

20

В

Пропан (C3H8) термокаталитический сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

0,1 % НКПР

20

В

Бутан (C4H10) термокаталитический сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

0,1 % НКПР

20

В

Пентан (C5H12) термокаталитический сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

0,1 % НКПР

20

В

Определяемый компонент в зависимости от типа сенсоров

Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента

Диапазон измерений объемной доли, млн^-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР

Пределы допускаемой основной погрешности

Значение единицы наименьшего разряда индикатора

Предел допускаемого времени установления показаний

Т0,9Д, с

Назначение

абсолютной, _млн^-1

выраженной в %, %

НКПР

относительной, %

Гексан (C6H14)

термокаталитический сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

0,1 % НКПР

20

В

Метан (CH4) оптический инфракрасный сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

0,1 % НКПР

20

В

Определяемый компонент в зависимости от типа сенсора

Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента

Диапазон измерений объемной доли, млн^-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР

Пределы допускаемой основной погрешности

Значение единицы наименьшего разряда индикатора

Предел допускаемого времени установления показаний

Т0,9Д, с

Назначение

абсолютной, _млн^-1

выраженной в %, %

НКПР

относительной,

%

Метан (CH4) термокаталитический сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

15

В

Этан (C2H6) термокаталитический сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

15

В

Пропан (C3H8) термокаталитический сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

15

В

Бутан (C4H10) термокаталитический сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

15

В

Пентан (C5H12) термокаталитический сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

15

В

Гексан (C6H14) термокаталитический сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

15

В

Определяемый компонент в зависимости от типа сенсора

Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента

Диапазон измерений объемной доли, млн^-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР

Пределы допускаемой основной погрешности

Значение единицы наименьшего разряда индикатора

Предел допускаемого времени установления показаний

Т0,9Д, с

Назначение

абсолютной, _млн^-1

выраженной в %, %

НКПР

относительной, %

Водород (H2)

термокаталитический сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

15

В

Ацетилен (C2H2) термокаталитический

сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

15

В

Метан (CH4) оптический инфракрасный сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

1 % НКПР

15

В

Горючие газы ¹⁾

термокаталитический сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

0,1 % НКПР

15

В

Горючие газы ¹⁾ оптический инфракрасный сенсор

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР

-

0,1 % НКПР

15

В

Кислород (O2) электрохимический сенсор

от 0 до 25 %

от 0,1 до 5 % включ.

±0,5 %

-

0,1 %

10

В

св. 5 до 25 % включ.

-

±10

Определяемый компонент в зависимости от типа сенсора

Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента

Диапазон измерений объемной доли, млн^-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР

Пределы допускаемой основной погрешности

Значение единицы наименьшего разряда индикатора

Предел допускаемого времени установления показаний

Т0,9Д, с

Назначени

е

абсолютной, _млн^-1

выраженной в %, %

НКПР

относительной, %

Оксид углерода (СО) электрохимический сенсор

от 0 до 1000 млн ¹

от 1 до 20 млн^-1 включ.

(от 140^-4 до 240^-3 % включ.)

±2 млн^-1

(12ЧСГ¹ %)

-

1 млн ¹

25

К

св. 20 до 1000 млн^-1 включ.

(св. 240^-3 до 0,1 % включ.)

-

±10

Сероводород (H2S) электрохимический сенсор

от 0 до 100 млн ¹

от 0,1 до 10 млн^-1 включ.

(от 140^-5 до 140^-3 % включ.)

±1 млн^-1

(11Ч0^-4 %)

-

0,1 млн ¹

25

К

св. 10 до 100 млн^-1 включ.

(св. 140^-3 до 140^-2 % включ.)

-

±10

Определяемый компонент в зависимости от типа сенсора

Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента

Диапазон измерений объемной доли, млн^-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР

Пределы допускаемой основной погрешности

Значение единицы наименьшего разряда индикатора

Предел допускаемого времени установления показаний

Т0,9Д, с

Назначени е

абсолютной, _млн^-1

выраженной в %, %

НКПР

относительной, %

Диоксид серы (SO2) электрохимический

сенсор

от 0 до 30 млн ¹

от 1 до 5 млн^-1 включ. (от 140^-4 до 540^-4 % включ.)

±2 млн^-1

(12ЧСГ¹ %)

-

1 млн ¹

10

А

св. 5 до 30 млн^-1 включ. (св. 540^-4 до 340^-3 % включ.)

-

±20

от 0 до 100 млн^-1

от 1 до 5 млн^-1 включ. (от 140^-4 до 540^-4 % включ.)

±2 млн^-1

(12Ч0^-4 %)

-

1 млн^-1

10

Хлор (Cl2)

электрохимический сенсор

от 0 до 10 млн ¹

от 0,1 до 1,0 млн^-1 включ.

(от 140^-5 до 140^-4 % включ.)

±0,2 млн^-1 (±22(Т %)

-

0,1 млн ¹

30

А

св. 1,0 до 10 млн^-1 включ.

(св. 140^-4 до 140^-3 % включ.)

-

±20

Определяемый компонент в зависимости от типа сенсора

Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента

Диапазон измерений объемной доли, млн^-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР

Пределы допускаемой основной погрешности

Значение единицы наименьшего разряда индикатора

Предел допускаемого времени установления показаний

Т0,9Д, с

Назначение

абсолютной, _млн^-1

выраженной в %, %

НКПР

относительной, %

Аммиак (NH3) электрохимический сенсор

от 0 до 100 млн ¹

от 1 до 14 млн^-1 включ.

(от 1-10^-4 до 1,4 -10^-3 % включ.)

±2 млн^-1 (±2-10^-4 %)

-

1 млн ¹

60

К

св. 14 до 100 млн^-1 включ.

(св. 1,4-10’³ до 1-10^-2 % включ.)

-

±15

Оксид азота (NO) электрохимический сенсор

от 0 до 300 млн ¹

от 1 до 10 млн^-1 включ.

(от 1-10^-4 до 1-10^-3 % включ.)

±2 млн^-1 (±2-10^-4 %)

-

1 млн ¹

20

А

св. 10 до 300 млн^-1 включ.

(св. 1-10^-3 до 3-10^-2 % включ.)

-

±20

Диоксид азота (NO2) электрохимический сенсор

от 0 до 20 млн ¹

от 1 до 10 млн^-1 включ.

(от 1-10^-4 до 1-10^-3 % включ.)

±2 млн^-1 (±2-10^-4 %)

-

1 млн ¹

185

А

св. 10 до 20 млн^-1 включ.

(св. 1-10^-3 до 2-10^-3 % включ.)

-

±20

Определяемый компонент в зависимости от типа сенсора

Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента

Диапазон измерений объемной доли, млн^-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР

Пределы допускаемой основной погрешности

Значение единицы наименьшего разряда индикатора

Предел допускаемого времени установления показаний

Т0,9Д, с

Назначение

абсолютной, _млн^-1

выраженной в %, %

НКПР

относительной, %

Изобутилен (i-C4H«) фотоионизационный сенсор

от 0 до 100 млн ¹

от 0,1 до 10 млн^-1 включ.

(от 120^-5 до 120^-3 % включ.)

±2 млн^-1

(12Ч0^-4 %)

-

0,1 млн ¹

5

В

св. 10 до 100 млн^-1 включ.

(св. 120^-3 до 120^-2 % включ.)

-

±20

от 0 до 1000 млн ¹

от 1 до 100 млн^-1 включ.

(от 120^-4 до 120^-2 % включ.)

±20 млн^-1 (1 2 •Ю^-3 %)

-

1 млн ¹

5

св. 100 до 1000 млн^-1 включ.

(св. 120^-2 до 0,1 % включ.)

-

±20

Бензол (C6H6) фотоионизационный

сенсор

от 0 до 20 млн^-1

от 0,1 до 1,5 млн^-1 (от 120^-5 до 1,5-10^-4 %)

±0,3 млн^-1 (1 3 •10^-5 %)

-

0,1 млн^-1

5

А

Фосфин (PH3) фотоионизационный

сенсор

от 0 до 100 млн ¹

от 1 до 10 млн^-1 включ.

(от 120^-4 до 120^-3 % включ.)

±2 млн^-1

(12Ч0^-4 %)

-

1 млн ¹

5

А

св. 10 до 100 млн^-1 включ.

(св. 120^-3 до 120^-2 % включ.)

-

±20

Определяемый компонент в зависимости от типа сенсора

Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента

Диапазон измерений объемной доли, млн^-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР

Пределы допускаемой основной погрешности

Значение единицы наименьшего разряда индикатора

Предел допускаемого времени установления показаний

Т0,9Д, с

Назначение

абсолютной, _млн^-1

выраженной в %, %

НКПР

относительной,

%

¹⁾ - поверочным компонентом является один из следующих определяемых компонентов:

метан (СН4) (для оптических инфракрасных и термокаталитических сенсоров), этан (С2Н6), пропан (С3Н8), бутан (С4Н10), пентан (C5H12), гексан (С6Н14), водород (Н2), ацетилен (С2Н2) (для термокаталитических сенсоров), этилен (С2Н4), пропилен (С3Н6), бензол (С6Н6), оксид этилена (С2Н4О) (для термокаталитических сенсоров).

Значения НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020.

В столбце «Назначение» приняты следующие обозначения:

В - определение компонента в воздухе (при отсутствии ПДК или в случае, если диапазон измерений значительно ниже значения ПДК);

К - контроль предельно допустимых концентраций (ПДК) в воздухе рабочей зоны;

А - контроль при аварийных ситуациях.

Характеристика

Значение

Предел допускаемой вариации показаний газоанализатора, в долях от

0,5

предела допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением температуры окружающей среды в пределах рабочих условий на каждые 10 °С, в долях от предела допускаемой основной погрешности:

- по измерительным каналам с термокаталитическим сенсором

±0,5

- по измерительным каналам с оптическим сенсором

±0,5

- по измерительным каналам с электрохимическим сенсором (кроме сенсора кислорода)

±0,3

- по измерительным каналам с электрохимическим сенсором кислорода

±1,0

- по измерительным каналам с фотоионизационным сенсором

±0,5

Время прогрева газоанализаторов, с, не более

30

Характеристика

Значение

Время непрерывной работы газоанализаторов от элементов

18 (8**)

питания, ч, не менее

80* (20**)

Габаритные размеры газоанализатора PS500, мм не более:

- высота

140

- ширина

85

- длина

45

Габаритные размеры газоанализатора PS200, мм не более:

- высота

121

- ширина

59

- длина

32

Масса газоанализатора PS500, кг, не более

0,39

Масса газоанализатора PS200, кг, не более

0,19

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность, %

от 30 до 80

Рабочие условия измерений:

- диапазон температуры окружающей среды, °С (PS200)

от -40 до +50

- диапазон температуры окружающей среды, °С (PS500)

от -40 до +40

- относительная влажность при температуре +35°С, %

от 5 до 95

Средняя наработка на отказ, ч

20000

Средний срок службы, лет

10

Маркировка взрывозащиты:

- газоанализаторы PS200

1Ex ia d IIC T4/T3 Gb X,

- газоанализаторы PS500

0Ex ia IIC T4/T3 Ga X

1Ex ia d IIC T4/T3 Gb X
