Принцип действия задатчиков давления, входящих в состав комплекта задатчиков давления КЗД-01 основан на создании давления упругостью пружины, сжатой нормированной силой.

Комплект КЗД-01 состоит из четырех задатчиков давления с индексами «5», «20», «40», «60», соответствующим значениям давления 5,0; 20,0; 40,0 и 60,0 мм рт.ст. соответственно. Каждому значению давления соответствует нормированная сила, обеспечивающая сжатие пружины задатчика давления на расстояние (2,50±0,05) мм.

Комплект КЗД-01 также содержит четыре подставки с аналогичными индексами, винт М3, щетку.

В задатчик давления (см. рисунок 1) входят следующие детали: корпус (1), втулка (2), вставка (3), пружина (4), винт (5).

Торцевая часть (7) вставки служит для взаимодействия со штоком медицинского прибора и передачи усилия на него со стороны пружины. Вставка выполнена из изолирующего материала.

Установочная площадка (6) задатчика давления служит для установки на нее наконечника медицинского прибора. Линейный размер от уровня торцевой части вставки до уровня установочной площадки задатчика давления составляет (2,50±0,05) мм.

Винт (5) служит для регулировки силы сжатия пружины.

Винт М3, входящий в состав комплекта КЗД-01, предназначен для фиксации вставки задатчиков давления с целью предотвращения перемещения ее при измерении линейного размера (2,50±0,05 мм) от уровня торцевой части вставки до уровня установочной площадки задатчика давления. С этой целью винт М3 вворачивается в резьбовое отверстие (8) до упора со вставкой (3).

Подставка (см. рисунок 2) служит для обеспечения установки задатчика давления, имеет фиксирующий винт и амортизационную шайбу. При сборке перед использованием задатчика

Лист № 2 Всего листов 6 давления по назначению необходимо следить, чтобы его индекс совпадал с индексом подставки, в которую он устанавливается.

Щетка, входящая в состав комплекта КЗД-01, предназначена для профилактической очистки штокового механизма медицинского прибора.

Все составные части комплекта КЗД-01 помещены в футляр (см. рисунок 3в).

Общий вид задатчиков давления и комплекта КЗД-01 в сборе представлены на рисунках 1-3.

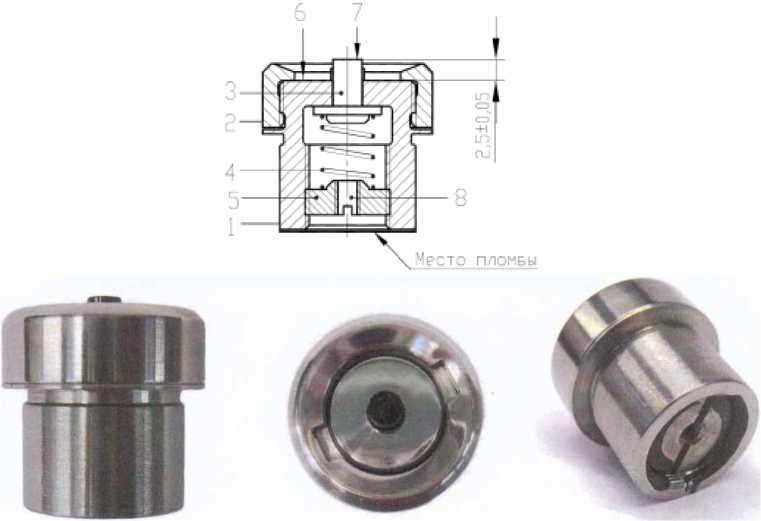

Рисунок 1 - Общий вид задатчика давления из комплекта КЗД-01 (пояснения в тексте)

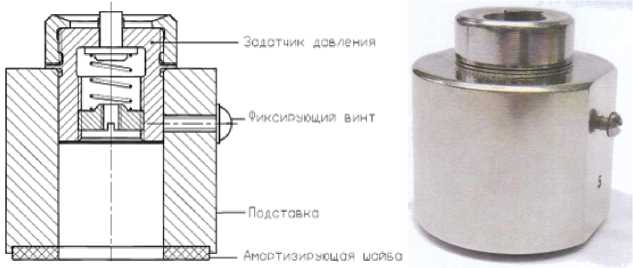

Рисунок 2 - Задатчик давления в подставке

а) б)

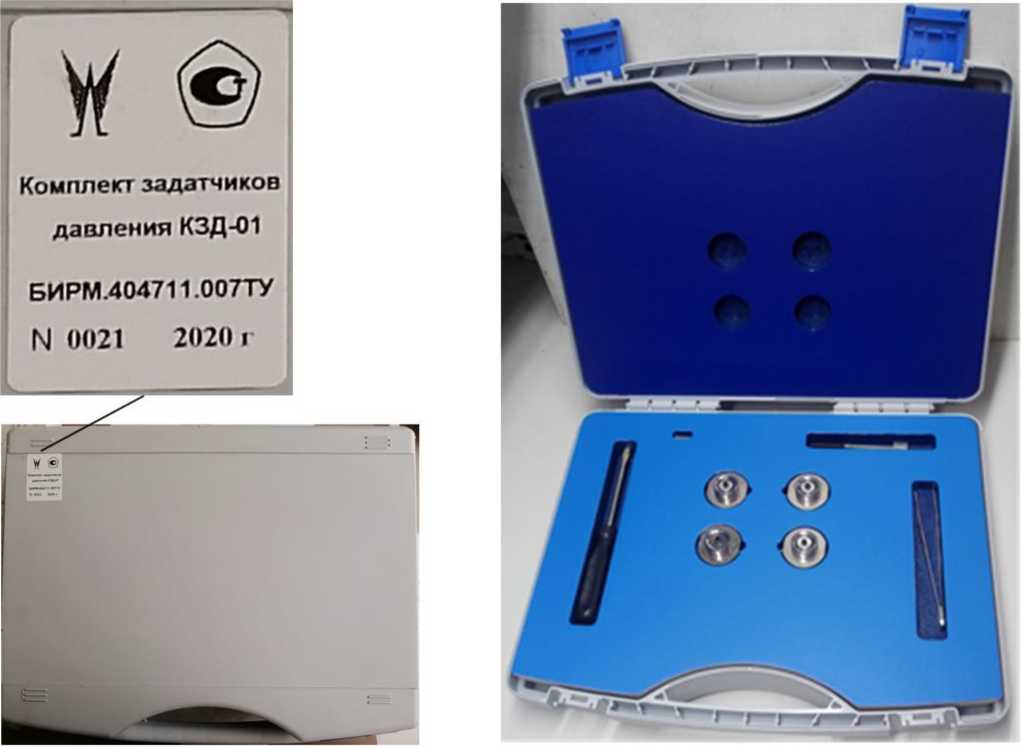

Рисунок 3 - Комплект задатчиков давления КЗД-01.

а) маркировка комплекта КЗД-01 б) общий вид комплекта КЗД-01 в сборе

Маркировка комплекта КЗД-01 содержит следующую информацию: товарный знак предприятия-изготовителя, наименование и обозначение типа комплекта, заводской номер, дата выпуска, знак утверждения типа средств измерений, обозначение технических условий (см. рисунок 3а).

Маркировка комплекта КЗД-01 наносится на бирку, выполненную на самоклеящейся пластиковой пленке, методом цифровой лазерной печати. Затем бирка наклеивается на основание корпуса футляра.

Программное обеспечение отсутствует.

Таблица 3 - Комплектность средств измерений

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики
