Номер по Госреестру СИ: 94646-25
94646-25 Тонометры внутриглазного давления через веко цифровые портативные
(ТГДц-02)
Назначение средства измерений:
Тонометры внутриглазного давления через веко цифровые портативные ТГДц-02 (далее - тонометры) предназначены для измерений внутриглазного давления (далее - ВГД).

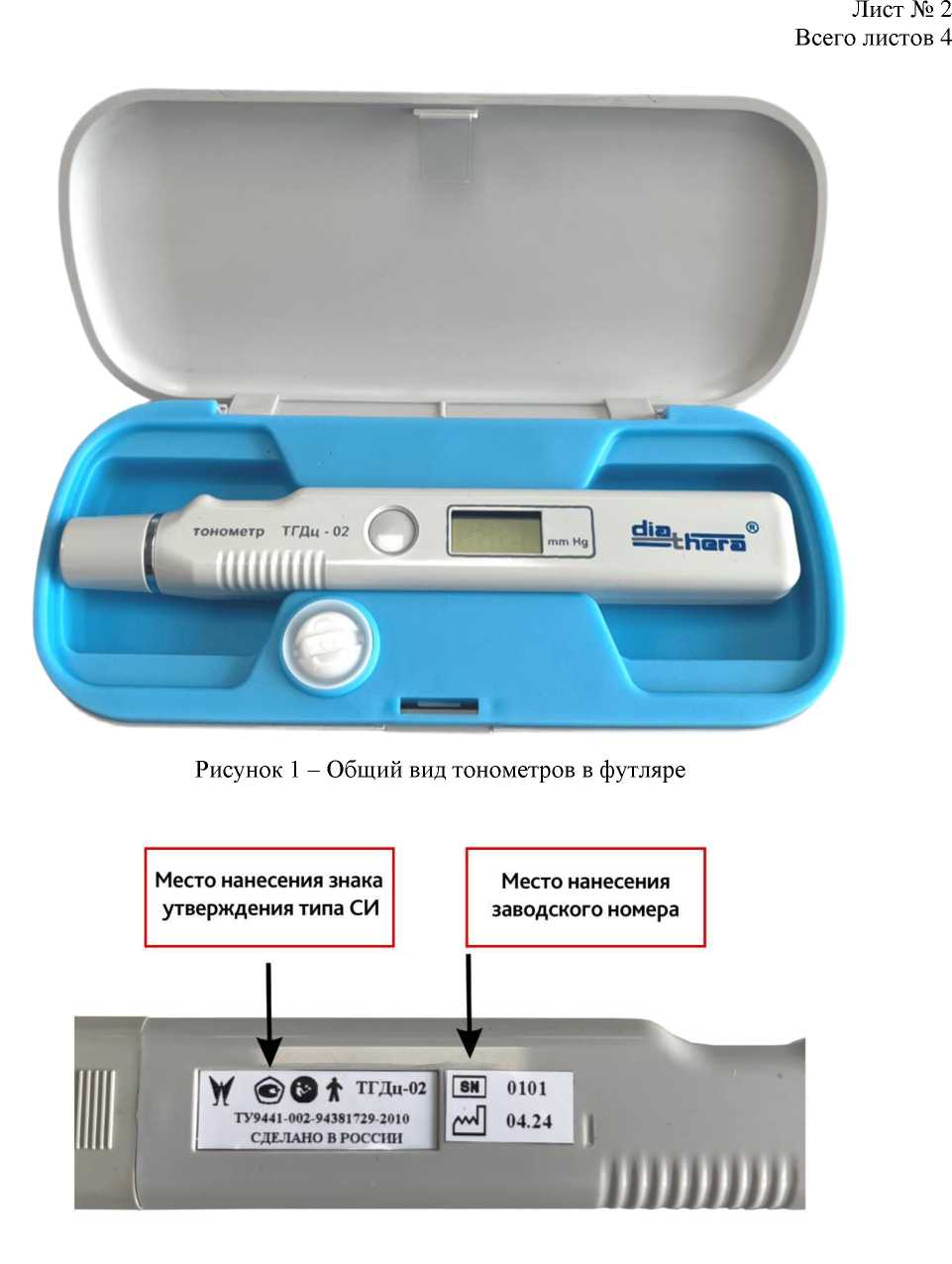

Внешний вид.
Тонометры внутриглазного давления через веко цифровые портативные
Рисунок № 1
Программное обеспечение
Тонометры имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки, хранения измерительной информации и индикации результатов измерений на дисплее. ПО устанавливается в тонометры на заводе-изготовителе во время производственного цикла. Конструкция тонометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, а также на заднюю панель корпуса тонометра методом наклейки в месте, указанном на рисунке 2.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 6 «Порядок работы с тонометром при измерении ВГД» руководства по эксплуатации АЕРМ.941329.001РЭ1, часть II.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 9441-002-94381729-2010 Тонометр внутриглазного давления через веко цифровой портативный ТГДц-02. Технические условия.
ПравообладательАкционерное общество «Государственный Рязанский приборный завод» (АО «ГРПЗ») ИНН 6234098539
Юридический адрес: 390000, г. Рязань, ул. Семинарская, д. 32
Телефон: (4912) 55-22-22, факс: (4912) 21-61-47
E-mail: zavod@grpz.ru
Изготовитель
Акционерное общество «Государственный Рязанский приборный завод» (АО «ГРПЗ») ИНН 6234098539Адрес: 390000, г. Рязань, ул. Семинарская, д. 32
Телефон: (4912) 55-22-22, факс: (4912) 21-61-47
E-mail: zavod@grpz.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Акционерное общество «Государственный Рязанский приборный завод» (АО «ГРПЗ») ИНН 6234098539Юридический адрес: 390000, г. Рязань, ул. Семинарская, д. 32
Телефон: (4912) 55-22-22, факс: (4912) 21-61-47
E-mail: zavod@grpz.ru
Конструктивно тонометры состоят из следующих основных частей, размещенных в пластмассовом корпусе: входного устройства с выступающей частью - наконечником, устройства управления, устройства преобразования, цифровой обработки и индикации, элементов питания тонометра. На лицевой панели пластмассового корпуса находятся дисплей и кнопка старта измерений. На дисплее предусмотрена индикация результатов измерений: ВГД и уровня зарядки элементов питания.
Принцип действия тонометра основан на магнитодинамическом способе формирования дозированного импульса движения подвижному штоку, взаимодействующему с упругой поверхностью глаза через веко (транспальпебрально), и последующей обработке функции скорости движения штока.
Нанесение знака поверки на тонометры не предусмотрено.
Общий вид средства измерений представлен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на информационной табличке на задней панели тонометра в месте, указанном на рисунке 2.
Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
Пломбирование тонометров не предусмотрено.
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Тонометр внутриглазного давления через веко цифровой портативный ТГДц-02 |
АЕРМ.941329.001 |
1 шт. |
|
Колпак* |
АЕРМ.713131.001 |
3 шт. |
|
Задатчик давления |
АЕРМ.404711.002 |
1 шт. |
|
Футляр |
АЕРМ.323366.002 |
1 шт. |
|
Элемент питания типа ААА |
- |
2 шт. |
|
Упаковка |
ВИАМ.305646.108 |
1 шт. |
|
Руководство по эксплуатации. Часть I |
АЕРМ.941329.001РЭ |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации. Часть II |
АЕРМ.941329.001РЭ1 |
1 экз. |
|
Памятка по обращению |
АЕРМ.941329.001Д12 |
1 шт. |
|
* Один колпак устанавливается на тонометр, два запасные. | ||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений внутриглазного давления (ВГД), мм рт.cт. |
от 5 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений внутриглазного давления (ВГД) в диапазоне от 5 до 20 мм рт.ст. включ., мм рт.ст. |
+2 |
|
Пределы допускаемой относительной погрешности измерений внутриглазного давления (ВГД) в диапазоне св. 20 до 60 мм рт.ст., % |
±10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры тонометра без футляра и задатчика давления (длинахвысотахширина), мм, не более |
176x26x20 |
|
Масса тонометра без футляра и задатчика давления, г, не более: без элементов питания |
65 |
|
с элементами питания |
105 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность (без конденсации) при температуре +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
