Номер по Госреестру СИ: 86217-22
86217-22 Наборы гирь специальных
(ГС)
Назначение средства измерений:
Наборы гирь специальных ГС предназначены для хранения и передачи единицы массы в качестве средств измерений и рабочих эталонов единицы массы 4-го разряда по Государственной поверочной схеме для средств измерений массы.
Внешний вид.
Наборы гирь специальных
Рисунок № 1
Внешний вид.
Наборы гирь специальных
Рисунок № 2
Общие сведения
Дата публикации - 25.07.2022
Срок свидетельства -
Номер записи - 188204
ID в реестре СИ - 1401030
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, 25 кг, 10 кг,
Производитель
Изготовитель - Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ)
Страна - РОССИЯ
Населенный пункт - Ярославская обл., г. Рыбинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 8
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1778 от 2022.07.22 ПРИКАЗ_Об утверждении типов средств измерений (10)
Наличие аналогов СИ: Наборы гирь специальных (ГС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79645-20 |
Система автоматизированная информационно-измерительная АИИС-37-15, Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ) (РОССИЯ Ярославская обл., г. Рыбинск) |
ОТ МП |
1 год |
|
86217-22 |
Наборы гирь специальных, ГС Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ) (РОССИЯ Ярославская обл., г. Рыбинск) |
ОТ МП |
1 год |
|
88627-23 |
Система автоматизированная информационно-измерительная, АИИС-7С1020 Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ) (РОССИЯ Ярославская обл., г. Рыбинск) |
ОТ МП |
1 год |
|
91570-24 |
Система автоматизированная информационно-измерительная, АИИС-37-05 Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ) (РОССИЯ Ярославская обл., г. Рыбинск) |
ОТ МП |
1 год |
|
93393-24 |
Система автоматизированная информационно-измерительная, АИИС-37-01-СТ1 Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ) (РОССИЯ Ярославская обл., г. Рыбинск) |
ОТ МП |
1 год |
|
93394-24 |
Система автоматизированная информационно-измерительная, АИИС-37-01-СТ2 Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ) (РОССИЯ Ярославская обл., г. Рыбинск) |
ОТ МП |
1 год |
|
94577-25 |
Система автоматизированная информационно-измерительная АИИС-37-16, Обозначение отсутствует Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ) (РОССИЯ Ярославская обл., г. Рыбинск) |
ОТ МП |
1 год |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Кто поверяет Наборы гирь специальных (ГС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ПАО "ОДК-САТУРН" (1844) | 8 | 0 | 8 | 0 | 8 | 0 | 8 |
Стоимость поверки Наборы гирь специальных (ГС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении государственной поверочной схемы для средств измерений массы»
ПравообладательФилиал Публичного акционерного общества «ОДК-Сатурн» - Омское Моторостроительное конструкторское бюро (Филиал ПАО «ОДК-Сатурн» - ОМКБ)
Адрес: 152903, Ярославская обл., г. Рыбинск, пр-кт. Ленина, д. 163
ИНН 7610052644
Изготовитель
Филиал Публичного акционерного общества «ОДК-Сатурн» - Омское Моторостроительное конструкторское бюро (Филиал ПАО «ОДК-Сатурн» - ОМКБ)Адрес: 152903, Ярославская обл., г. Рыбинск, пр-кт. Ленина, д. 163
Производственная площадка (место осуществления деятельности): 644076, Омская обл., г. Омск, ул. Окружная дорога, д. 3
ИНН 7610052644
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)Адрес: 644116, Омская обл., г. Омск, ул. 24 Северная, д. 117-А
Принцип действия гирь основан на пропорциональности их веса и массы, воздействующей на твердую поверхность, на которой они находится.
Гири изготовлены из стали 20 (ст20) и имеют форму диска с прорезью. Гири оснащены подгоночной полостью, которая закрывается резьбовой втулкой. В качестве материала для заполнения подгоночной полости используется стружка металлов или техническая дробь из чугуна. Для удобства использования и манипуляции гири имеют рукоятки и посадочные места для штабелировки.
К наборам гирь специальных ГС данного типа относятся наборы гирь специальных ГС зав. №№ 4, 7, 15, 17.
Набор гирь специальных ГС зав. № 4 состоит из 13 гирь с номинальным значением массы 10 кг с зав. №№ 2, 3, 3-17, 7, 8, 9, 10-17, 11, 13, 18, 21, 22, 23.
Набор гирь специальных ГС зав. № 7 состоит из 25 гирь с номинальным значением массы 25 кг с зав. №№ 1, 3, 4, 5, 7, 8, 9, 11, 12, 13, 15, 16, 17, 18, 19, 21, 22, 24, 25, 33, 4-66, 7-66, 2625-5, 2625-7, 2625-8.
Набор гирь специальных ГС зав. № 15 состоит из 14 гирь с номинальным значением массы 10 кг с зав. №№ 1, 3, 4, 8, 10, 11, 14, 15, 20, 1-17, 4-17, 5-17, 6-17, 7-17.
Набор гирь специальных ГС зав. № 17 состоит из 18 гирь с номинальным значением массы 25 кг с зав. №№ 1, 2, 4, 5, 6, 9, 10, 11, 14, 17, 20, 22, 27, 32, 99, 2625, 2625-1, 2625-14.
Заводские номера, обеспечивающие идентификацию каждого экземпляра средств измерений, вдавлены в поверхность тела гирь.

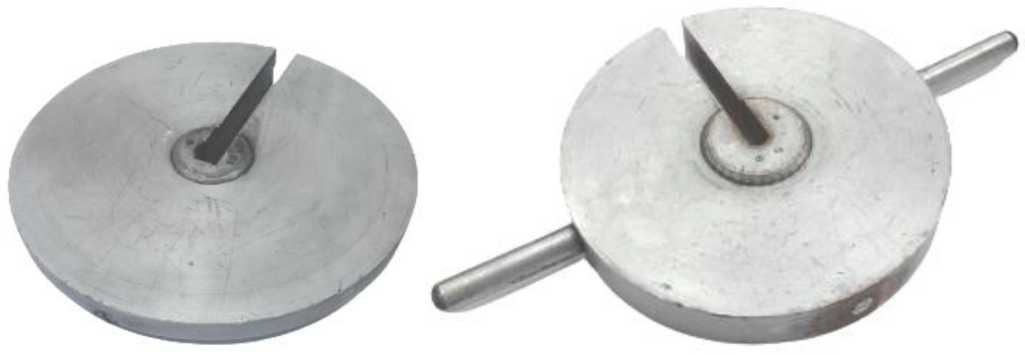

Общий вид гирь представлен на рисунке 1.

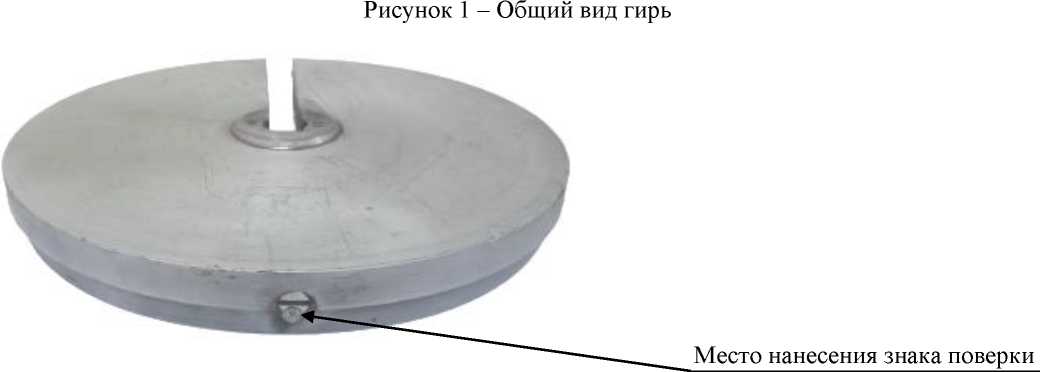

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение, для гирь из набора | |||
|
№ 4 |
№ 7 |
№ 15 |
№ 17 | |
|
Номинальное значение массы, кг |
10 |
25 |
10 |
25 |
|
Пределы допускаемой абсолютной погрешности, мг |
± 500 |
± 1250 |
± 500 |
± 1250 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение, для гирь из набора | |||
|
№ 4 |
№ 7 |
№ 15 |
№ 17 | |
|
Максимальная остаточная магнитная индукция, мкТл |
250 | |||
|
Плотность материала, 103 кг-м-3, не менее |
4,4 | |||
|
Габаритные размеры, мм, не более: | ||||
|
- высота |
32 |
52 |
32 |
52 |
|
- диаметр |
250 |
300 |
250 |
300 |
|
Условия эксплуатации: | ||||
|
- температура окружающего воздуха, °С |
от +10 до +35 | |||
|
- относительная влажность воздуха |
от 30 до 80 | |||
|
Средний срок службы, лет |
10 | |||
