Сведения о средстве измерений: 94577-25 Система автоматизированная информационно-измерительная АИИС-37-16

Номер по Госреестру СИ: 94577-25
94577-25 Система автоматизированная информационно-измерительная АИИС-37-16
(Обозначение отсутствует)

Назначение средства измерений:
Система автоматизированная информационно-измерительная АИИС-37-16 (далее - ИС) предназначена для измерений и контроля параметров изделий: атмосферного давления; виброускорения; дифференциального и избыточного давления газов и жидкостей; массового расхода топлива; напряжения постоянного тока; относительной влажности воздуха; силы постоянного тока; силы тяги; температуры газов и жидкостей; частоты вращения.

Внешний вид. Система автоматизированная информационно-измерительная АИИС-37-16, http://oei-analitika.ru рисунок № 1

Внешний вид.
Система автоматизированная информационно-измерительная АИИС-37-16
Рисунок № 1

Внешний вид.
Система автоматизированная информационно-измерительная АИИС-37-16
Рисунок № 2

Внешний вид. Система автоматизированная информационно-измерительная АИИС-37-16, http://oei-analitika.ru рисунок № 3

Внешний вид.
Система автоматизированная информационно-измерительная АИИС-37-16
Рисунок № 3

Общие сведения

Дата публикации - 08.02.2025
Срок свидетельства -
Номер записи - 196399
ID в реестре СИ - 1423322
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

АИИС-37-16,

Производитель

Изготовитель - Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ)
Страна - РОССИЯ
Населенный пункт - Ярославская обл., г. Рыбинск
Уведомление о начале осуществления предпринимательской деятельности - Да

RT_13 Анализ рынка поверки Центрального федерального округа

Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.

Параметры исследований:

фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
объемы первичных и периодических поверок за период 2017г. по н.в.
фильтр по местам осуществления деятельности
предоставление информации в графическом и табличном видах
детальное рассмотрение деятельности каждой из организаций округа по годам
анализ в разрезе первичных, периодических поверок и видов измерений
количество поверок по типам СИ в динамике по годам
индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
быстрый анализ контрагентов организаций-поверителей
анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 311 дн.

Приказы РСТ, где упоминается данный тип СИ

№257 от 2025.02.07 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Система автоматизированная информационно-измерительная АИИС-37-16 (Обозначение отсутствует)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ)

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
79645-20	Система автоматизированная информационно-измерительная АИИС-37-15, Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ) (РОССИЯ Ярославская обл., г. Рыбинск)	ОТ МП	1 год
86217-22	Наборы гирь специальных, ГС Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ) (РОССИЯ Ярославская обл., г. Рыбинск)	ОТ МП	1 год
88627-23	Система автоматизированная информационно-измерительная, АИИС-7С1020 Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ) (РОССИЯ Ярославская обл., г. Рыбинск)	ОТ МП	1 год
91570-24	Система автоматизированная информационно-измерительная, АИИС-37-05 Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ) (РОССИЯ Ярославская обл., г. Рыбинск)	ОТ МП	1 год
93393-24	Система автоматизированная информационно-измерительная, АИИС-37-01-СТ1 Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ) (РОССИЯ Ярославская обл., г. Рыбинск)	ОТ МП	1 год
93394-24	Система автоматизированная информационно-измерительная, АИИС-37-01-СТ2 Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ) (РОССИЯ Ярославская обл., г. Рыбинск)	ОТ МП	1 год
94577-25	Система автоматизированная информационно-измерительная АИИС-37-16, Обозначение отсутствует Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ) (РОССИЯ Ярославская обл., г. Рыбинск)	ОТ МП	1 год

RB_15 Полезные документы - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия

В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.

Бесплатный

Кто поверяет Система автоматизированная информационно-измерительная АИИС-37-16 (Обозначение отсутствует)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220)	РСТ	АИИС-37-16	1	1	1	0	0	0	0	0

Стоимость поверки Система автоматизированная информационно-измерительная АИИС-37-16 (Обозначение отсутствует)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение ИС включает общее программное обеспечение (далее -ОПО) и специальное программное обеспечение (далее - СПО).

ОПО представлено операционной системой, установленной на ПК АРМ.

СПО представлено программой управления комплексами MIC «Recorder», которая обеспечивает выполнение следующих функций:

- сбор и обработка данных результатов измерений параметров изделий;
- сбор и обработка данных состояния технологических устройств;
- визуализация и оценка полученной измерительной информации;
- мониторинг управления испытанием;

защита; логическое управление; хранение
- технологическая блокировка и результатов измерений.

СПО «Recorder» является метрологический

Метрологически значимой частью

модуль «scales.dll».

обеспечения и измерительной информации

Уровень защиты программного

в соответствии с Р 50.2.077-2014 - «средний».

Таблица 1-

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	scales.dll
Номер версии (идентификационный номер ПО)	1.0.0.8
Цифровой идентификатор ПО	24СВС163
Алгоритм вычисления цифрового идентификатора ПО	CRC32

Влияние ПО учтено при нормировании метрологических характеристик ИС.

Знак утверждения типа

наносится на корпус монитора ПК АРМ в виде наклейки и на титульный лист формуляра типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2 документа «Система автоматизированная информационно-измерительная АИИС-37-16. Формуляр».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10’¹⁶ до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерения силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"¹ - 1^10⁷ Па»;

Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;

ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Филиал Публичного акционерного общества «ОДК-Сатурн» - Омское Моторостроительное конструкторское бюро (Филиал ПАО «ОДК-Сатурн» - ОМКБ) ИНН 7610052644

Юридический адрес: 152903, Ярославская обл., г. Рыбинск, пр-кт. Ленина, д. 163

Изготовитель

Филиал Публичного акционерного общества «ОДК-Сатурн» - Омское Моторостроительное конструкторское бюро (Филиал ПАО «ОДК-Сатурн» - ОМКБ) ИНН 7610052644
Юридический адрес: 152903, Ярославская обл., г. Рыбинск, пр-кт. Ленина, д. 163 Адрес места осуществления деятельности: 644076, Омская обл., г. Омск, ул. Окружная дорога, д. 3

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

Правообладатель

Принцип действия ИС основан на преобразовании измеряемых величин первичными преобразователями в электрические сигналы, последующем аналого-цифровом преобразовании электрических сигналов в цифровой код и передаче измерительной информации

на персональный компьютер автоматизированного рабочего места оператора (далее -ПК АРМ) для отображения и обработки.

ИС имеет модульную конструкцию и представляет собой информационноизмерительную систему с централизованным управлением и распределенной функцией измерений. ИС построена на базе комплексов измерительно-вычислительного MIC-036 (рег. № 20859-09) и измерительно магистрально-модульного MIC-140/96 (рег. № 46517-11).

ИС состоит из восьми модулей, включающих в себя соответствующие измерительные каналы (далее - ИК):

- модуль измерений динамических параметров (МИДП);
- модуль измерений выходных электрических сигналов датчиков двигателей и каналов телеметрии (МИВС);
- модуль измерений температуры (МИТ);
- модуль измерений параметров окружающей среды (МИПОС);
- модуль измерений давления (МИД);
- модуль измерений массового расхода топлива (МИРТ);
- модуль измерений силы от тяги двигателя (МИС);
- модуль измерений частоты вращения ротора (МИЧВР).

ИК МИДП состоит из следующих элементов:

- вибропреобразователь АВС 136 (рег. № 24035-02);
- модуль МС-201 с усилителем заряда МР-07 комплекса измерительного магистрально-модульного MIC-036;
- ПК АРМ.

ИК МИВС состоят из следующих элементов:

- шунты измерительные стационарные 75ШСМ;
- модули МС-227С2, МС-227К1, MC-227U1, MC-227U2 комплекса измерительного магистрально-модульного MIC-036;
- ПК АРМ.

ИК МИТ состоят из следующих элементов:

- датчики температуры ТСП 9203 (рег. № 14238-94), термопары типов ТХА (К), ТХК (L) с номинальными статическими характеристиками преобразования по ГОСТ Р 8.585-2001;
- модуль MC-227R3 комплекса измерительно-вычислительного MIC-036, комплекса измерительного магистрально-модульного MIC-140/96;
- ПК АРМ.

ИК МИПОС состоят из следующих элементов:

- барометр рабочий сетевой БРС-1М-1 (рег. № 16006-97), преобразователь измерительный температуры и влажности ИПТВ-206 (рег. № 16447-08), барометр РТВ110 (рег. № 62106-15);
- ПК АРМ.

ИК МИД состоят из следующих элементов:

- преобразователи давления измерительные ЭЛЕМЕР-АИР-30М (рег. № 67954-17), преобразователи давления измерительные АИР-20/М2 (рег. № 63044-16), преобразователи давления измерительные АИР-10 (рег. № 31654-19), датчики давления Метран-150 (рег. 32854-09), датчики давления Метран-55 (рег. 18375-08), преобразователь давления измерительный DMP 331(рег. № 56795-14); преобразователи давления измерительные DMP 333 (рег. 56795-14);

МС-227С2,

комплекса

измерительного
- модули МС-114С2,

магистрально-модульного MIC-236;

- ПК АРМ.

ИК МИРТ состоит из следующих элементов:

- расходомер массовый Promass-83 (рег. № 15201-05);
- модуль МС-114С2 комплекса измерительно-вычислительного MIC-036;
- ПК АРМ.

ИК МИС состоят из следующих элементов:

- динамометрическая платформа, опирающаяся на четыре упругие опоры, работающая на сжатие;
- стендовое градуировочное устройство;
- модуль МС-114С2, МС-227С2 комплекса измерительно-вычислительного MIC-036;
- ПК АРМ.

ИК МИЧВР состоит из следующих элементов:

- модуль МС-451 + МЕ-401 комплекса измерительно-вычислительного MIC-036;
- ПК АРМ.

К ИС данного типа относится ИС с заводским номером 01. Заводской номер, обеспечивающий идентификацию ИС, нанесен на корпус монитора ПК АРМ в виде наклейки.

Общий вид ПК АРМ с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 1.

Общий вид приборных шкафов и комплексов измерительных магистрально-модульных представлены на рисунке 2.

Система

автоматизированная информационноизмерительная АИИС-37-16

Зав. № 01

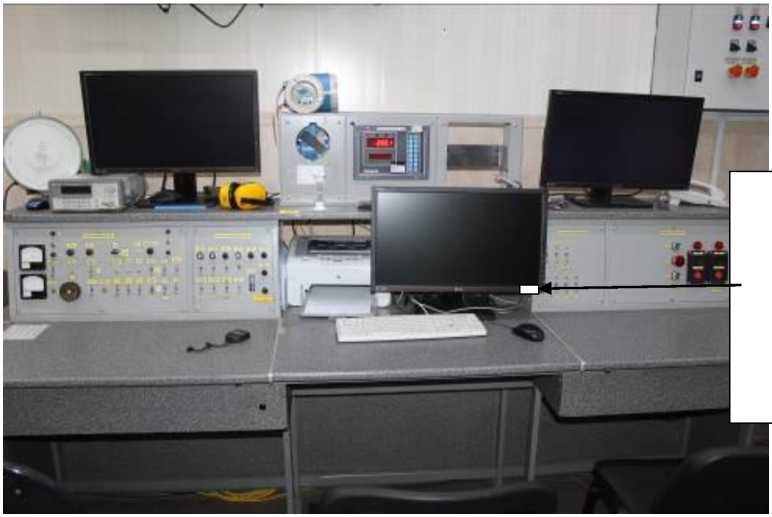

Р и с ун о к 1 - Общий вид ПК АРМ

с указанием места нанесения заводского номера и знака утверждения типа

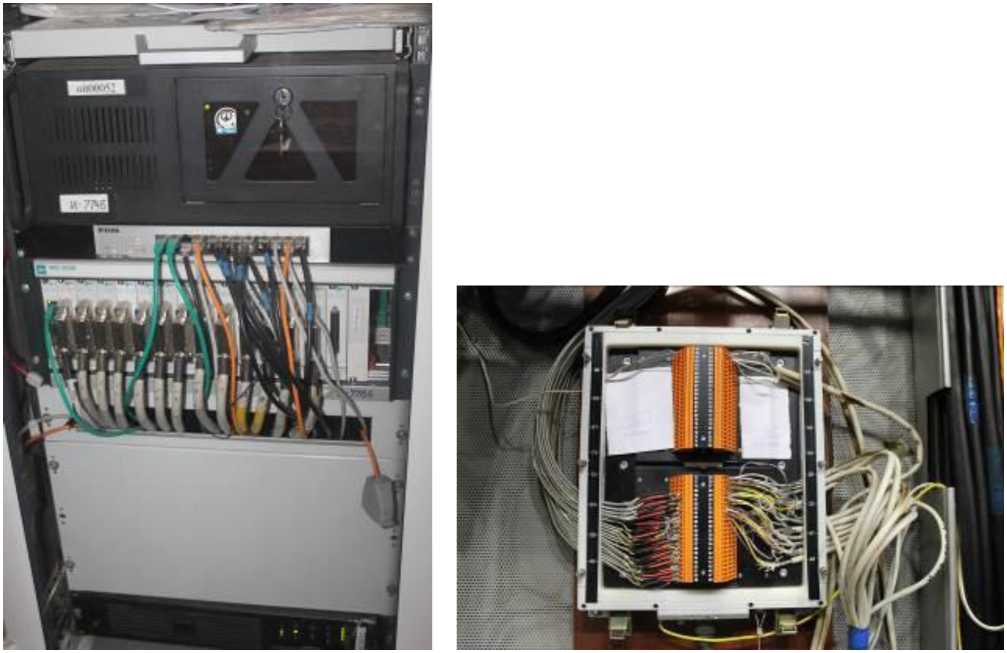

Рисунок 2- Общий вид приборных шкафов и комплексов измерительных магистрально-модульных

Защита

от несанкционированного доступа к компонентам ИС обеспечивается ограничением доступа к месту ИС и запиранием приборных шкафов на замок.

Нанесение знака поверки на ИС не предусмотрено.

Таблица 4-

Наименование

Обозначение

Количеств

Система автоматизированная информационно-измерительная

АИИС-37-16

1 шт.

Система автоматизированная информационно-измерительная

АИИС-37-16. Формуляр

—

1 экз.

Т а б л и ц а 2 -

№

ИК

Наименование ИК

Наименование измеряемой величины ИК

Диапазон измерений ИК

Диапазон показаний

ИК

Границы интервала погрешности измерений ИК при доверительной вероятности P = 0,95

Вибрация двигателя

СКЗ

виброускорения

от 0,01 до 50 мм/с

± 12,0 %

Выходное напряжение датчика частоты вращения

Напряжение

постоянного тока

от 0 до 6,5

от 0 до 100 %

Y(ВПИ): ± 0,15 %

№ ИК

Наименование ИК

Наименование измеряемой величины ИК

Диапазон измерений

ИК

Диапазон показаний

ИК

Границы интервала погрешности измерений ИК при доверительной вероятности P = 0,95

Выходное напряжение датчика давления воздуха за КВД

Напряжение

постоянного тока

от 0

до 6,5

от 0

до 100 %

Y(ВПИ): ± 0,15 %

Выходное напряжение канала телеметрии температуры

выходящих газов

Напряжение

постоянного тока

от 0

до 6,5

от 0

до 100 %

Y(ВПИ): ± 0,15 %

Выходное напряжение канала телеметрии положения

дозатора

Напряжение

постоянного тока

от 0

до 6,5

от 0 до 100

Y(ВПИ): ± 0,15 %

Выходное напряжение канала телеметрии температуры воздуха за КНД

Напряжение

постоянного тока

от 0

до 6,5

от 0

до 100 %

Y(ВПИ): ± 0,15 %

Напряжение управляющего сигнала

Напряжение

постоянного тока

от 0

до 6,5

от 0 % до 100 %

Y(ВПИ): ± 0,15 %

Выходное напряжение датчика импульсов

Напряжение

постоянного тока

от 0

до 6,5

от 0 % до 100 %

Y(ВПИ): ± 0,15 %

-12

Выходное напряжение дискретных команд запуска

КРД

Напряжение

постоянного тока

от 0

до 6,5

от 0

до 6,5

Y(ВПИ): ± 0,15 %

Выходное напряжение положения иглы дозатора

Напряжение

постоянного тока

от 0 до 10

Y(ВПИ): ± 0,10 %

Напряжение управляющего сигнала

Напряжение

постоянного тока

от 0 до 10

Y(ВПИ): ± 0,10 %

Напряжение сигналов 1 группы

Напряжение

постоянного тока

от 0

до 6,5

от 0

до 6,5

Y(ВПИ): ± 0,15 %

№ ИК	Наименование ИК	Наименование измеряемой величины ИК	Диапазон измерений ИК	Диапазон показаний ИК	Границы интервала погрешности измерений ИК при доверительной вероятности P = 0,95
16	Напряжение сигналов 2 группы	Напряжение постоянного тока	от 0 до 6,5 В	от 0 до 6,5 В	Y(ВПИ): ± O,15 %
17	Выходное напряжение 1 канала телеметрии БВПР	Напряжение постоянного тока	от 0 до 10 В	от 0 до 10 В	Y(ВПИ): ± 0,10 %
18	Выходное напряжение 2 канала телеметрии БВПР	Напряжение постоянного тока	от 0 до 10 В	от 0 до 10 В	Y(ВПИ): ± 0,10 %
19	Напряжение БП стендовый +6 В БВПР	Напряжение постоянного тока	от 0 до 6,5 В	от 0 до 6,5 В	Y(ВПИ): ± 0,15 %
2O	Напряжение 1 к БВПР +27 В	Напряжение постоянного тока	от 0 до 35 В	от O до 35 В	Y(ВПИ): ± 0,25 %
21	Напряжение 2 к БВПР +27В	Напряжение постоянного тока	от 0 до 35 В	от 0 до 35 В	Y(ВПИ): ± 0,25 %
22	Напряжение «Генератор Готов» 1	Напряжение постоянного тока	от 0 до 50 В	от 0 до 50 В	Y(ВПИ): ± 0,30 %
23	Напряжение «Генератор Готов» 2	Напряжение постоянного тока	от 0 до 50 В	от 0 до 50 В	Y(ВПИ): ± 0,30 %
24	Температура воздуха на входе КВД	Напряжение постоянного тока	от 0 до 6,5 В	от 200 К до 500 К	Y(ВПИ): ± 0,15 %
25	Ток нагрузки 1 канала БВПР-3	Сила постоянного тока	от O до 150 А	от 0 до 150 А	Y(ВПИ): ± 0,75 %
26	Ток возбуждения	Сила постоянного тока	от 0 до 15 А	от 0 до 15 А	Y(ВПИ): ± 0,74 %
27	Ток нагрузки 2 канала БВПР-3	Сила постоянного тока	от 0 до 150 А	от 0 до 150 А	Y(ВПИ): ± 0,75 %

№ ИК	Наименование ИК	Наименование измеряемой величины ИК	Диапазон измерений ИК	Диапазон показаний ИК	Границы интервала погрешности измерений ИК при доверительной вероятности P = 0,95
28	Расход, положения дозатора	Напряжение постоянного тока	от 0 до 6,5 В	от 0 до 450 кг/ч	Y(ВПИ): ± 0,15 %
29	Давление	Напряжение постоянного тока	от 0 до 6,5 В	от 0 до 1,8 МПа (от 0 до 18 кгс/см^)	Y(ВПИ): ± 0,15 %
30	Температура потока на входе в РЛК № 1	Температура	от-50 °С до +150 °С (от 223 К до 423 К)	от -50 °С до +150 °С (от 223 К до 423 К)	Л: ± 0,6 °С (± 0,6 К)
31	Температура потока на входе в РЛК № 2	Температура	от-50 °С до +150 °С (от 223 К до 423 К)	от -50 °С до +150 °С (от 223 К до 423 К)	Л: ± 0,6 °С (± 0,6 К)
32	Температура потока на входе в РЛК № 3	Температура	от-50 °С до +150 °С (от 223 К до 423 К)	от -50 °С до +150 °С (от 223 К до 423 К)	Л: ± 0,6 °С (± 0,6 К)
33	Температура потока на входе в РЛК № 4	Температура	от-50 °С до +150 °С (от 223 К до 423 К)	от -50 °С до +150 °С (от 223 К до 423 К)	Л: ± 0,6 °С (± 0,6 К)
34	Температура топлива	Температура	от-50 °С до +150 °С (от 223 К до 423 К)	от -50 °С до +150 °С (от 223 К до 423 К)	Л: ± 0,6 °С (± 0,6 К)
35	Атмосферное давление (кабина)	Абсолютное давление	от 800 до 1100 гПа	от 800 до 1100 гПа	Л: ± 35 Па
36	Атмосферное давление (бокс)	Абсолютное давление	от 800 до 1100 гПа	от 800 до 1100 гПа	Л: ± 35 Па
37	Атмосферное давление расчетное	Абсолютное давление	от 600 до 1100 гПа	от 600 до 1100 гПа	Л: ± 33 Па

№ ИК	Наименование ИК	Наименование измеряемой величины ИК	Диапазон измерений ИК	Диапазон показаний ИК	Границы интервала погрешности измерений ИК при доверительной вероятности P = 0,95
38	Перепад давлений между полным давлением на входе в РЛК и атмосферным	Дифференциальное давление	от 0 до 100 Па (от 0 до 10 кгс/м^)	от 0 до 100 Па (от 0 до 10 кгс/м^)	Y(ВПИ): ± 0,65 %
39 -41	Перепад давлений между атмосферным и статическим в мерном сечении РЛК	Дифференциальное давление	от 2 до 15 кПа (от 20 до 1500 кгс/м^)	от 2 до 15 кПа (от 20 до 1500 кгс/м^)	Л: ± 16 Па
42	Перепад давлений между атмосферным и давлением окружающей среды (в боксе, в районе среза сопла)	Дифференциальное давление	от 0 до 630 Па (от 0 до 63 кгс/м^)	от 0 до 630 Па (от 0 до 63 кгс/м^)	Y(ВПИ): ± 0,65 %
43 -44	Перепад статических давлений вдоль мерной проставки	Дифференциальное давление	от 0 до 1000 Па (от 0 до 100 кгс/м^)	от 0 до 1000 Па (от 0 до 100 кгс/м^)	Y(ВПИ): ± 0,30 %
45 -47	Перепад между полным и статическим давлением в мерном сечении проставки	Дифференциальное давление	от 0 до 24,5 кПа (от 0 до 2450 кгс/м^)	от 0 до 24,5 кПа (от 0 до 2450 кгс/м^)	Y(ВПИ): ± 0,10 %
48	Статическое давление в мерном сечении проставки	Избыточное давление	от 0 до 50 кПа (от 0 до 0,5 кгс/см^)	от 0 до 50 кПа (от 0 до 0,5 кгс/см^)	Y(ВПИ): ± 0,24 %
49	Полное давление в мерном сечении проставки	Избыточное давление	от 0 до 50 кПа	от 0 до 50 кПа	Y(ВПИ): ± 0,24 %

№ ИК	Наименование ИК	Наименование измеряемой величины ИК	Диапазон измерений ИК	Диапазон показаний ИК	Границы интервала погрешности измерений ИК при доверительной вероятности P = 0,95
			(от 0 до 0,5 кгс/см^)	(от 0 до 0,5 кгс/см^)
5О	Давление воздуха за вентилятором	Избыточное давление	от 30 до 220 кПа (от 0,3 до 2,2 кгс/см^)	от 30 до 220 кПа (от 0,3 до 2,2 кгс/см^)	Y(ВПИ): ± 0,15 %
51	Давление воздуха за КВД	Избыточное давление	от 400 до 1600 кПа (от 4 до 16 кгс/см^)	от 400 до 1600 кПа (от 4 до 16 кгс/см^)	Y(ВПИ): ± 0,12 %
52	Давление в маслобаке	Дифференциальное давление	от -50 до +50 кПа (от -0,5 до +0,5 кгс/см^)	от -50 до +50 кПа (от -0,5 до +0,5 кгс/см^)	Y(ВПИ): ± 0,60 %
53	Давление масла на входе	Избыточное давление	от 0 до 1600 кПа (от 0 до 16 кгс/см^)	от 0 до 1600 кПа (от 0 до 16 кгс/см^)	Y(ВПИ): ± 0,50 %
54	Избыточное давление воздуха (газа) на входе в пусковое сопло	Избыточное давление	от 0 до 16 МПа (от 0 до 160 кгс/см^)	от 0 до 16 МПа (от 0 до 160 кгс/см^)	Y(ВПИ): ± 0,30 %
55	Давление воздуха на входе в систему обдува маслобака	Избыточное давление	от 0 до 1000 кПа (от 0 до 10 кгс/см^)	от 0 до 1000 кПа (от 0 до 10 кгс/см^)	Y(ВПИ): ± 0,35 %

№ ИК	Наименование ИК	Наименование измеряемой величины ИК	Диапазон измерений ИК	Диапазон показаний ИК	Границы интервала погрешности измерений ИК при доверительной вероятности P = 0,95
56	Избыточное давление топлива на входе в изделие	Избыточное давление	от 0 до 1000 кПа (от 0 до 10 кгс/см^)	от 0 до 1000 кПа (от 0 до 10 кгс/см^)	Y(ВПИ): ± 0,31 %
57	Давление пускового топлива	Избыточное давление	от 0 до 1600 кПа от 0 до 16 кгс/см^	от 0 до 1600 кПа от 0 до 16 кгс/см^	Y(ВПИ): ± 0,30 %
58	Давление топлива перед форсункой	Избыточное давление	от 0 до 2500 кПа (от 0 до 25 кгс/см^)	от 0 до 2500 кПа (от 0 до 25 кгс/см^)	Y(ВПИ): ± 0,20 %
59	Расход топлива	Массовый расход	от 0 до 450 кг/ч	от 0 до 450 кг/ч	Y(ВПИ): ± 0,14 %
60	Сила тяги с наддувом	Сила	от 0 до 2 кН включ. (от 0 до 200 кгс включ.)	от 0 до 2 кН включ. (от 0 до 200 кгс включ.)	Y(ВПИ): ± 0,30 %
60	Сила тяги с наддувом	Сила	св. 2 до 4 кН (св. 200 до 400 кгс)	св. 2 до 4 кН (св. 200 до 400 кгс)	5: ± 0,30 %

№ ИК	Наименование ИК	Наименование измеряемой величины ИК	Диапазон измерений ИК	Диапазон показаний ИК	Границы интервала погрешности измерений ИК при доверительной вероятности P = 0,95
61	Сила тяги без наддува	Сила	от 0 до 2 кН включ. (от 0 до 200 кгс включ.)	от 0 до 2 кН включ. (от 0 до 200 кгс включ.)	Y(ВПИ): ± 0,30 %
61	Сила тяги без наддува	Сила	св. 2 до 4 кН (св. 200 до 400 кгс)	св. 2 до 4 кН (св. 200 до 400 кгс)	5: ± 0,30 %
62 81	Температура воздуха на входе двигателя	Температура	от-20 °С до +100 °С (от 253 К до 373 К)	от -20 °С до +100 °С (от 253 К до 373 К)	Л: ± 3,0 °С (± 3,0 К)
82	Температура Т5	Температура	от-40 °С до +1100°С	от-40 °С до +1100°С	Л: ± 9,0 °С
83	Температура Т4	Температура	от-40 °С до +1100°С	от -40 °С до +1100°С	Л: ± 9,0 °С
84	Температура воздуха обдува маслоблока	Температура	от-50 °С до +250 °С	от -50 °С до +250 °С	Л: ± 3,0 °С
85	Температура масла на входе	Температура	от-50 °С до +250 °С	от -50 °С до +250 °С	Л: ± 3,0 °С
86	Температура масла на выходе задней опоры	Температура	от +100 °С до +350 °С	от +100 °С до +350 °С	Л: ± 3,0 °С
87	Температура масла фильтра откачки	Температура	от +100 °С до +350 °С	от +100 °С до +350 °С	Л: ± 3,0 °С
88	Температура масла корпуса приводов	Температура	от +100 °С до +350 °С	от +100 °С до +350 °С	Л: ± 3,0 °С
89	Частота вращения ротора КВД	Частота вращения	от 100 до 60000 мин^-1	от 100 до 60000 мин^-1	5: ± 0,01 %
90	Температура воздуха в боксе	Температура	от-50 °С до +110°С	от -50 °С до +110°С	Л: ± 3,0 °С
91	Относительная влажность в боксе	Относительная влажность	от 0 до 100 %	от 0 до 100 %	Л: ± 2,5 %

№ ИК	Наименование ИК	Наименование измеряемой величины ИК	Диапазон измерений ИК	Диапазон показаний ИК	Границы интервала погрешности измерений ИК при доверительной вероятности P = 0,95
92	Температура с датчика влажности в боксе	Температура	от-40 °С до +110 °С	от -40 °С до +110 °С	Л: ± 0,6 °С
93	Относительная влажность уличного воздуха	Относительная влажность	От 0 до 100 %	От 0 до 100%	Л: ± 2,5 %
94	Температура с датчика влажности уличного	Температура	от-40 °С до +110 °С	от -40 °С до +110 °С	Л: ± 0,6 °С
95	Давление в баллонах высокого давления	Избыточное давление	от 0 до 20 МПа (от 0 до 200 кгс/см^)	от 0 до 20 МПа (от 0 до 200 кгс/см^)	Y(ВПИ): ± 0,65 %
96	Давление баллонов на Эквиваленте	Избыточное давление	от 0 до 20 МПа (от 0 до 200 кгс/см^)	от 0 до 20 МПа (от 0 до 200 кгс/см^)	Y(ВПИ): ± 0,65 %
97	Сила тяги с наддувом	Сила	от 0 до 2 кН включ. (от 0 до 200 кгс включ.)	от 0 до 2 кН включ. (от 0 до 200 кгс включ.)	Y(ВПИ): ± 0,50 %
97	Сила тяги с наддувом	Сила	св. 2 до 4 кН (св. 200 до 400 кгс)	св. 2 до 4 кН (св. 200 до 400 кгс)	5: ± 0,50 %
98	Сила тяги без наддува	Сила	от 0 до 2 кН включ. (от 0 до 200 кгс включ.)	от 0 до 2 кН включ. (от 0 до 200 кгс включ.)	Y(ВПИ): ± 0,50 %

№ ИК	Наименование ИК	Наименование измеряемой величины ИК	Диапазон измерений ИК	Диапазон показаний ИК	Границы интервала погрешности измерений ИК при доверительной вероятности P = 0,95
			св. 2 до 4 кН (св. 200 до 400 кгс)	св. 2 до 4 кН (св. 200 до 400 кгс)	5: ± 0,50 %
99	Относительная влажность в боксе	Относительная влажность	От 0 до 100 %	От 0 до 100%	Л: ± 1,5 %
1ОО	Температура с датчика влажности в боксе	Температура	от -40 °С до +110 °С	от -40 °С до +110 °С	Л: ± 0,4 °С
101 102	Дополнительный канал для измерения показаний с приборов, имеющих выход в мА	Сила постоянного тока	от 0 до 20 мА	от 0 до 20 мА	Y(ВПИ): ± 0,08 %
103 106	Дополнительный канал для измерения показаний с приборов, термопар, имеющих выход в °С	Температура	от +200 °С до +1100 °С	от +200 °С до +1100 °С	Л: ± 0,5 °С
107 115	Дополнительный канал для измерения показаний с приборов, термопар, имеющих выход в °С	Температура	от -40 °С до +350 °С	от -40 °С до +350 °С	Л: ± 0,5 °С
116 123	Дополнительный канал для измерения показаний с приборов, термопар, имеющих выход в °С	Температура	от +350 °С до +800 °С	от +350 °С до +800 °С	Л: ± 0,5 °С

таблицы 2

124

128

Дополнительный канал для измерения показаний с приборов, имеющих выход в В

Напряжение

постоянного тока

от 0 до 10

Y(ВПИ):

± 0,10 %

Примечания:

1 В таблице приняты следующие условные обозначения: ИК - измерительный канал; Л - границы интервала погрешности измерений ИК, выраженные в абсолютной форме; 5 - границы интервала погрешности измерений ИК, выраженные в относительной форме; Y(ВПИ) - границы интервала погрешности измерений ИК, выраженные в приведенной (к верхнему пределу диапазона измерений) форме; БВПР - блок выпрямления и преобразования; БП - блок питания; КВД - компрессор высокого давления; КНД -компрессор низкого давления; КРД - комплексный регулятор двигателя; РЛК -расходомерный лемнискатный коллектор.
2 Значение СКЗ виброскорости ИК 1 V, мм/с, определяется по формуле:

V = а/( 2-n-f )-10^,

где а - измеренное значение СКЗ виброускорения, м/с^;

F - частота колебаний, Гц.

Таблица 3- Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	от 207 до 253 от 49 до 51
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность % - атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 84,0 до 106,7
Наработка на отказ, ч	5000

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

RT_13 Анализ рынка поверки Центрального федерального округа

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Система автоматизированная информационно-измерительная АИИС-37-16 (Обозначение отсутствует)

Все средства измерений Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ)

RB_15 Полезные документы - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия

Кто поверяет Система автоматизированная информационно-измерительная АИИС-37-16 (Обозначение отсутствует)

Стоимость поверки Система автоматизированная информационно-измерительная АИИС-37-16 (Обозначение отсутствует)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Описание средства измерений Система автоматизированная информационно-измерительная АИИС-37-16 (Обозначение отсутствует)

Комплектность средства измерений Система автоматизированная информационно-измерительная АИИС-37-16 (Обозначение отсутствует)

Метрологические и технические характеристики Система автоматизированная информационно-измерительная АИИС-37-16 (Обозначение отсутствует)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

RT_13 Анализ рынка поверки Центрального федерального округа

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Система автоматизированная информационно-измерительная АИИС-37-16 (Обозначение отсутствует)

Все средства измерений Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ)

RB_15 Полезные документы - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия

Кто поверяет Система автоматизированная информационно-измерительная АИИС-37-16 (Обозначение отсутствует)

Стоимость поверки Система автоматизированная информационно-измерительная АИИС-37-16 (Обозначение отсутствует)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Описание средства измерений Система автоматизированная информационно-измерительная АИИС-37-16 (Обозначение отсутствует)

Описание средства измерений Система автоматизированная информационно-измерительная АИИС-37-16 (Обозначение отсутствует)

Комплектность средства измерений Система автоматизированная информационно-измерительная АИИС-37-16 (Обозначение отсутствует)

Комплектность средства измерений Система автоматизированная информационно-измерительная АИИС-37-16 (Обозначение отсутствует)

Метрологические и технические характеристики Система автоматизированная информационно-измерительная АИИС-37-16 (Обозначение отсутствует)

Метрологические и технические характеристики Система автоматизированная информационно-измерительная АИИС-37-16 (Обозначение отсутствует)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
