Номер по Госреестру СИ: 86705-22
86705-22 Манометры цифровые
(ЦМ)
Назначение средства измерений:
Манометры цифровые ЦМ (далее - манометры) предназначены для измерений и отображения на экране измеренной величины избыточного давления, вакуумметрического давления и давления-разрежения. Измеряемые среды - некристаллизующиеся при рабочей температуре жидкости, газы и пары, неагрессивные к нержавеющей стали.
Внешний вид.
Манометры цифровые
Рисунок № 1

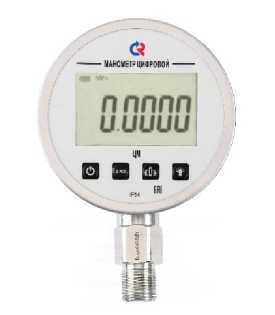

Внешний вид.
Манометры цифровые
Рисунок № 2
Внешний вид.
Манометры цифровые
Рисунок № 3

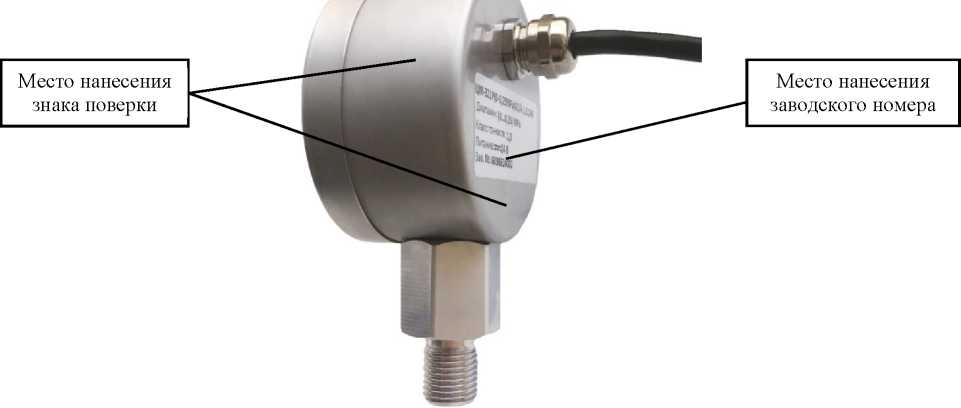

Внешний вид.
Манометры цифровые
Рисунок № 4
Внешний вид.
Манометры цифровые
Рисунок № 5
Внешний вид.
Манометры цифровые
Рисунок № 6
Внешний вид.
Манометры цифровые
Рисунок № 7
Общие сведения
Дата публикации - 08.09.2022
Срок свидетельства - 06.09.2027
Номер записи - 188712
ID в реестре СИ - 1401920
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЦМ-ИВ, ЦМ-И-521Р(0-16MPa)М20х1,5.0,25.ЭП, ЦМ-И-521Р, ЦМ-И-521, ЦМ-И-5, ЦМ-И-321Р(0-0,6МPa)G1/4.1,0.ЭП, ЦМ-И-321Р, ЦМ-И-321, ЦМ-И-3, ЦМ-И, ЦМ-В-521Р, ЦМ-В, ЦМ модификация ЦМ-ИВ, ЦМ, ЦM, Нет модификации, модификация ЦМ-И-521Р, мод.ЦМ-И, мод. ЦМ-И-521Р, мод. ЦМ-И,
Производитель
Изготовитель - Закрытое акционерное общество "РОСМА" (ЗАО "РОСМА")
Страна - РОССИЯ
Населенный пункт - Ленинградская обл., Гатчинский район, городской поселок Вырица
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Статистика
Кол-во поверок - 2374
Выдано извещений - 0
Кол-во периодических поверок - 106
Кол-во средств измерений - 2364
Кол-во владельцев - 30
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2215 от 2022.09.06 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Манометры цифровые (ЦМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "РОСМА" (ЗАО "РОСМА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25913-08 12.10.2028 |
Манометры показывающие, ТМ, ТВ, ТМВ и ТМТБ Закрытое акционерное общество "РОСМА" (ЗАО "РОСМА") (РОССИЯ Ленинградская обл., Гатчинский район, городской поселок Вырица) |
ОТ МП |
2 года |
|
26306-08 03.09.2028 |
Термометры жидкостные стеклянные технические, ТТ и ТТ-В Закрытое акционерное общество "РОСМА" (ЗАО "РОСМА") (РОССИЯ Ленинградская обл., Гатчинский район, городской поселок Вырица) |
ОТ МП |
3 года |
|
73393-18 04.12.2028 |
Термометры биметаллические, БТ Закрытое акционерное общество "РОСМА" (ЗАО "РОСМА") (РОССИЯ Ленинградская обл., Гатчинский район, городской поселок Вырица) |
ОТ МП |
3 года |
|
25910-08 23.10.2028 |
Манометры показывающие, КM, КB и КMB Закрытое акционерное общество "РОСМА" (ЗАО "РОСМА") (РОССИЯ Ленинградская обл., Гатчинский район, городской поселок Вырица) |
ОТ МП |
1 год; с 05.08.2019 - 2 года |
|
86705-22 06.09.2027 |
Манометры цифровые, ЦМ Закрытое акционерное общество "РОСМА" (ЗАО "РОСМА") (РОССИЯ Ленинградская обл., Гатчинский район, городской поселок Вырица) |
ОТ МП |
2 года |
|
91796-24 05.04.2029 |
Манометры цифровые, ЦМ-С Закрытое акционерное общество "РОСМА" (ЗАО "РОСМА") (РОССИЯ Ленинградская обл., Гатчинский район, городской поселок Вырица) |
ОТ МП |
3 года |
|
92518-24 01.07.2029 |
Манометры показывающие дифференциальные, ТМД Закрытое акционерное общество "РОСМА" (ЗАО "РОСМА") (РОССИЯ Ленинградская обл., Гатчинский район, городской поселок Вырица) |
ОТ МП |
1 год |
|
94146-24 23.12.2029 |
Манометры показывающие, ТМС Закрытое акционерное общество "РОСМА" (ЗАО "РОСМА") (РОССИЯ Ленинградская обл., Гатчинский район, городской поселок Вырица) |
ОТ МП |
1 год |
|
94331-25 14.01.2030 |
Манометры показывающие дифференциальные, ТМД-6 Закрытое акционерное общество "РОСМА" (ЗАО "РОСМА") (РОССИЯ Ленинградская обл., Гатчинский район, городской поселок Вырица) |
ОТ МП |
1 год |
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Кто поверяет Манометры цифровые (ЦМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ООО "ЕМС" (RA.RU.314181) | 2 | 2 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ЗАО "РОСМА" (RA.RU.312385) | 2221 | 195 | 2220 | 1 | 0 | 2221 | 2220 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 42 | 42 | 0 | 0 | 42 | 42 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ЭЛТА ПЛЮС" (RA.RU.312168) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ВМЗ" (RA.RU.311691) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ПМ" (RA.RU.312573) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 11 | 5 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 8 | 1 | 0 | 8 | 0 | 2 | 0 | 2 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ПАСКАЛЬ"(ООО "ПАСКАЛЬ") | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "БПРУ" (RA.RU.311846) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Манометры цифровые (ЦМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6100 | 6100 |
Программное обеспечение
Управление режимами работы и настройки манометров осуществляется с помощью внутреннего программного обеспечения (далее - ВПО), которое устанавливается в энергонезависимую память манометров при изготовлении. В процессе эксплуатации доступ пользователя к ВПО полностью отсутствует, что исключает возможность несанкционированных настроек и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные ВПО манометров представлены в таблице 1.
Таблица 1 - Идентификационные данные ВПО
Идентификационные данные (признаки)
Значение
ЦМ-1
Идентификационное наименование ВПО
Номер версии ВПО
01.01
Цифровой идентификатор-
Конструкция манометров исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Нормирование метрологических характеристик манометров проведено с учётом влияния
ВПО.
Уровень защиты ВПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на корпус манометра. Схема нанесения знака утверждения типа на манометр представлена на рисунке 3.Место нанесения знака
Рисунок 3 - Схема обозначения мест нанесения знака утверждения типа на манометр
Программное обеспечениеУправление режимами работы и настройки манометров осуществляется с помощью внутреннего программного обеспечения (далее - ВПО), которое устанавливается в энергонезависимую память манометров при изготовлении. В процессе эксплуатации доступ пользователя к ВПО полностью отсутствует, что исключает возможность несанкционированных настроек и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные ВПО манометров представлены в таблице 1.
Таблица 1 - Идентификационные данные ВПО
Идентификационные данные (признаки)
Значение
ЦМ-1
Идентификационное наименование ВПО
Номер версии ВПО
01.01
Цифровой идентификатор-
Конструкция манометров исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Нормирование метрологических характеристик манометров проведено с учётом влияния
ВПО.
Уровень защиты ВПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические характеристики манометров приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазоны измерений: - для модификации ЦМ-И |
от 0 до 100 кПа, от 0 до 160 кПа, от 0 до 250 кПа, от 0 до 400 кПа, от 0 до 600 кПа, от 0 до 1 МПа, от 0 до 1,6 МПа, от 0 до 2,5 МПа, от 0 до 4 МПа, от 0 до 6 МПа, от 0 до 10 МПа, от 0 до 16 МПа от 0 до 25 МПа, от 0 до 40 МПа, от 0 до 60 МПа, от 0 до 100 МПа; |
|
- для модификации ЦМ-В |
от -100 до 0 кПа; |
|
- для модификации ЦМ-ИВ |
от -100 до 150 кПа, от -100 до 300 кПа, от -100 до 500 кПа, от -0,1 до 0,9 МПа, от -0,1 до 1,5 МПа. |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений давления (у), % |
±0,25; ±0,5; ±1,0 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений давления, вызванной отклонением температуры окружающего воздуха от нормальных условий на каждые 10 °С, % |
±0,25; ±0,45; ±0,6 соответственно |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений давления, вызванной изменением напряжения питания от номинального, % |
±0,16 |
|
Вариация, %, не более |
|у| |
|
Нормальные условия измерений:
|
от +18 до +28 от 30 до 80 от 84,0 до 106,7 |
Основные технические характеристики манометров приведены в таблице 3.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Степень защиты корпуса |
IP54 |
|
Температура окружающей среды, °С |
от -10 до +50 |
|
Температура измеряемой среды, °С |
от -10 до +70 |
|
Номинальное напряжение питания1), В:
|
24 220 3 (2-ААА)2); 4,5 (3^АА)3) |
|
Габаритные размеры (ширина х высота х глубина), мм, не более: |
147х147х102 |
|
Масса, кг, не более: |
0,48 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
| |
наносится на титульные листы руководства по эксплуатации, на паспорта и на корпус манометра типографским способом. Обозначение места нанесения знака утверждения типа на манометр указаны на рисунке 3.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.3 Устройство и работа РЭ 26.51.52-002-46269003-2021 «Манометры цифровые ЦМ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам цифровым ЦМГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;
ГОСТ 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.52.002-46269003-2021 «Манометры цифровые ЦМ. Технические условия».
ПравообладательЗакрытое акционерное общество «РОСМА» (ЗАО «РОСМА»)
Юридический адрес: 188382, Ленинградская область, Гатчинский район, городской поселок Вырица, Сиверское шоссе, дом 168
ИНН 4719015564
Адрес осуществления деятельности: 197229, г. Санкт-Петербург, ул. 3-я Конная Лахта, д.48, корп. 4, лит. А
Изготовитель
Закрытое акционерное общество «РОСМА» (ЗАО «РОСМА»)Юридический адрес: 188382, Ленинградская область, Гатчинский район, городской поселок Вырица, Сиверское шоссе, дом 168
ИНН 4719015564
Адрес осуществления деятельности: 197229, г. Санкт-Петербург, ул. 3-я Конная Лахта, д.48, корп. 4, лит. А
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Правообладатель
Закрытое акционерное общество «РОСМА» (ЗАО «РОСМА»)Юридический адрес: 188382, Ленинградская область, Гатчинский район, городской поселок Вырица, Сиверское шоссе, дом 168
ИНН 4719015564
Адрес осуществления деятельности: 197229, г. Санкт-Петербург, ул. 3-я Конная Лахта, д.48, корп. 4, лит. А
Манометры состоят из точного чувствительного элемента, первичного преобразователя, электронного устройства и жидкокристаллического индикатора (ЖК экрана) с кнопками управления, а также штуцера и корпуса.
Принцип действия манометров основан на зависимости величины упругой деформации чувствительного элемента от измеряемого давления. Чувствительный элемент представляет собой мембрану с диффузионными пьезорезисторами, подключенными в мост Уинстона. Измеряемая среда под давлением подается в камеру первичного преобразователя и воздействует на мембрану чувствительного элемента. Деформация мембраны приводит к изменению электрического сигнала первичного преобразователя. Электронное устройство преобразует сигнал от первичного преобразователя в цифровой сигнал, поступающий на жидкокристаллический экран.
Манометры выпускаются в трех модификациях: ЦМ-И, ЦМ-В, ЦМ-ИВ, которые отличаются друг от друга видами измеряемого давления, метрологическими и техническими характеристиками.
Структурная схема обозначения манометров:
ЦМ-Х-АБВГ(диапазон^.Д.Е, где:
Х - обозначение модификации: «И» -манометр цифровой, «В» - вакуумметр цифровой, «ИВ» -мановакуумметр цифровой;
А - условное обозначение диаметра корпуса - номинальный диаметр корпуса: «3» - 63 мм, «4» -80 мм, «5» - 100 мм;
Б - материал корпуса: «2» - нержавеющая сталь;
В - материал штуцера и мембраны чувствительного элемента: «1» - нержавеющая сталь;
Г - расположение штуцера: «Р» - радиальный, «Т» - тыльный, «ТЭ» - тыльный эксцентрический, «ТКП» - тыльный с передним фланцем, «ТЭКП» - тыльный эксцентрический с передним фланцем;
(диапазон) - диапазон измерений;
G - резьба присоединения: «G1/4», «G1/2», «М12х1,5», «М20х1,5», «NPT1/4», «NPT1/2»;
Д - класс точности: «0,25», «0,5», «1,0»;
Е - электропитание: «ЭП» - элементы питания AA и ААА, «24В» - 24 В постоянного тока, «220В» - 220 В переменного тока.
Общий вид манометров на рисунке 1.
Рисунок 1 - Общий вид манометров
Заводской номер, состоящий из сочетания арабских цифр, наносится в маркировочную таблицу в виде наклейки на тыльной стороне корпуса манометра.
Пломбирование манометров не предусмотрено. Защита от несанкционированного доступа осуществляется особенностью конструкции.
Знак поверки наносится на корпус манометра (краской, наклейкой) и (или) типографским способом на свидетельство о поверке и (или) в паспорт. Схема обозначения возможных мест нанесения знака поверки представлена на рисунке 2.
■Л'
Рисунок 2 - Схема обозначения возможных мест нанесения знака поверки
Знак утверждения типа наносится на корпус манометра. Схема нанесения знака утверждения типа на манометр представлена на рисунке 3.
Место нанесения знака
Рисунок 3 - Схема обозначения мест нанесения знака утверждения типа на манометр
Таблица 4 - Комплектность манометров
|
Наименование |
Обозначение |
Количество |
|
Манометр цифровой |
ЦМ-И, ЦМ-В, ЦМ-ИВ |
1 шт. |
|
Паспорт |
НСРП.406121.019ПС |
1 экз. |
|
Руководство по эксплуатации |
РЭ 26.51.52-002-46269003-2021 |
по требованию |
|
Принадлежности по заказу: отборные устройства, трехходовые краны, переходники (адаптеры), кронштейны и др. |
- |
по требованию |
Метрологические характеристики манометров приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Диапазоны измерений: - для модификации ЦМ-И |
от 0 до 100 кПа, от 0 до 160 кПа, от 0 до 250 кПа, от 0 до 400 кПа, от 0 до 600 кПа, от 0 до 1 МПа, от 0 до 1,6 МПа, от 0 до 2,5 МПа, от 0 до 4 МПа, от 0 до 6 МПа, от 0 до 10 МПа, от 0 до 16 МПа от 0 до 25 МПа, от 0 до 40 МПа, от 0 до 60 МПа, от 0 до 100 МПа; |
|
- для модификации ЦМ-В |
от -100 до 0 кПа; |
|
- для модификации ЦМ-ИВ |
от -100 до 150 кПа, от -100 до 300 кПа, от -100 до 500 кПа, от -0,1 до 0,9 МПа, от -0,1 до 1,5 МПа. |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений давления (у), % |
±0,25; ±0,5; ±1,0 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений давления, вызванной отклонением температуры окружающего воздуха от нормальных условий на каждые 10 °С, % |
±0,25; ±0,45; ±0,6 соответственно |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений давления, вызванной изменением напряжения питания от номинального, % |
±0,16 |
|
Вариация, %, не более |
|у| |
|
Нормальные условия измерений:
|
от +18 до +28 от 30 до 80 от 84,0 до 106,7 |
Основные технические характеристики манометров приведены в таблице 3.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Степень защиты корпуса |
IP54 |
|
Температура окружающей среды, °С |
от -10 до +50 |
|
Температура измеряемой среды, °С |
от -10 до +70 |
|
Номинальное напряжение питания1), В:
|
24 220 3 (2-ААА)2); 4,5 (3^АА)3) |
|
Габаритные размеры (ширина х высота х глубина), мм, не более: |
147х147х102 |
|
Масса, кг, не более: |
0,48 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
| |
