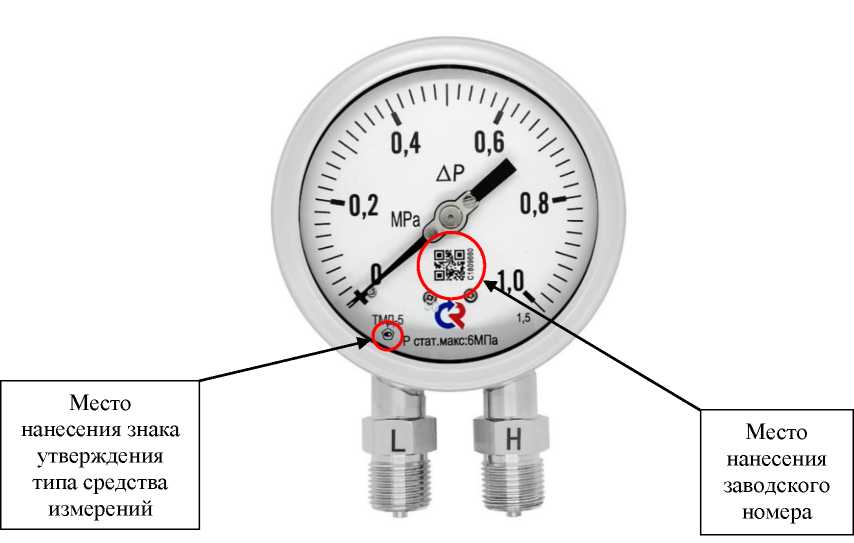

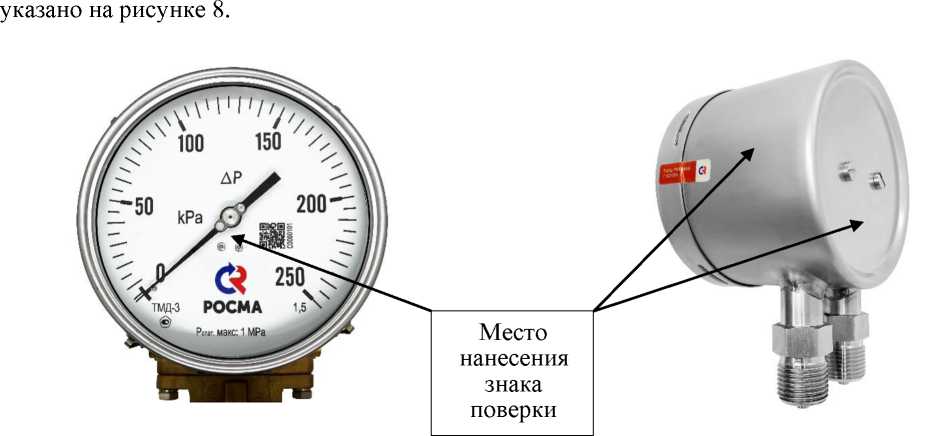

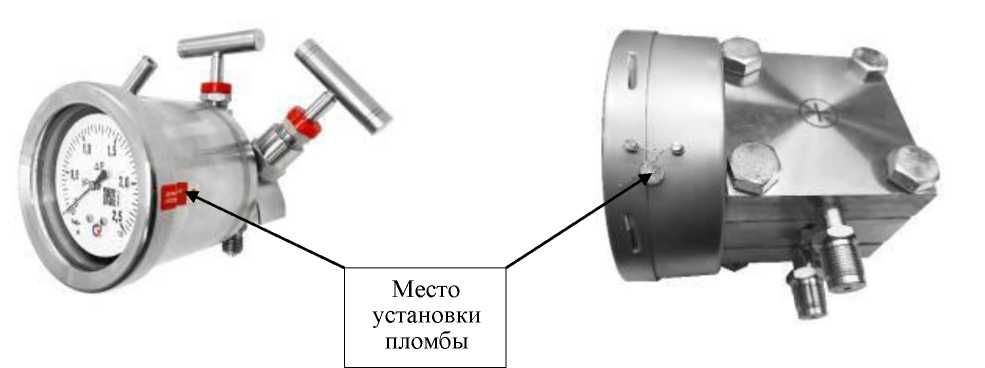

Место в обозначении кода

Наименование характеристики

Значение характеристики

А

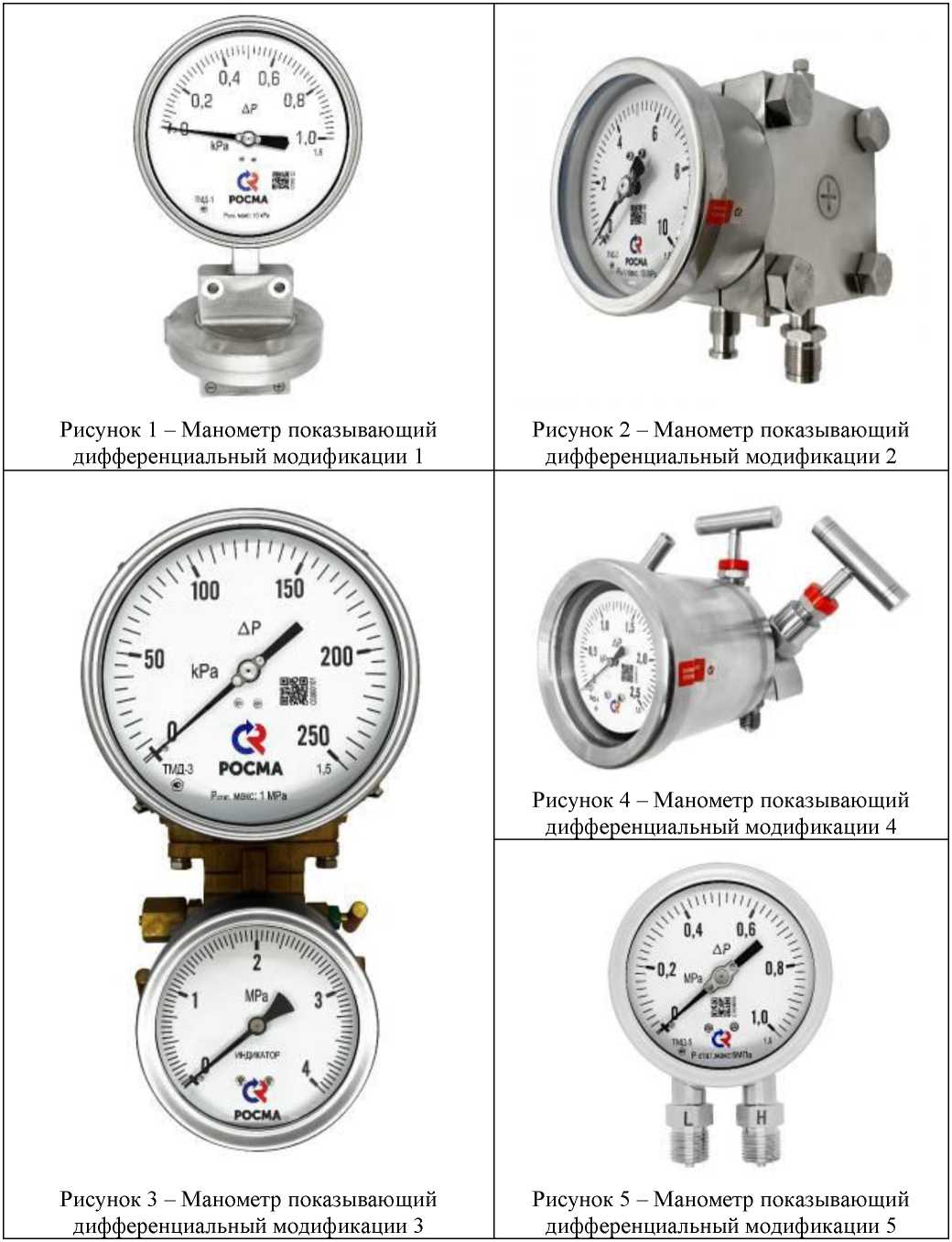

Обозначение модификации дифманометра

«1»; «2»; «3»; «4» или «5»

Место в обозначении кода

Наименование характеристики

Значение характеристики

Б

Условное обозначение номинального диаметра корпуса

«4» - 90 мм;

«5» - 100 мм;

«6» - 150/160 мм

ВГ

Серия прибора

В - Материал корпуса: «1» - углеродистая сталь; «2» - нержавеющая сталь.

Г - Материал штуцера и упругого чувствительного элемента:

«0» - медный сплав;

«1» - нержавеющая сталь.

Д

Расположение штуцера

«Р» - радиальное

(диапазон)

Диапазон измерений разности давлений

в соответствии с таблицей 2

Е

Максимальное статическое давление

в соответствии с таблицей 2

G

Размер резьбы присоединительных штуцеров

«2xG1/4»; «2\GI/2»;

«2хМ12х1,5»; «2\М18х1,5»; «2\М20х1,5»

Ж

Класс точности

«1,5»; «2,5»

З

Комплектация

«3ВБ» - в комплекте с трехвентильным блоком; «5ВБ» - в комплекте с пятивентильным блоком.

Наименование

Обозначение

Количество

Манометр показывающий дифференциальный

в соответствии с заказом

1 шт.

Паспорт и инструкция по эксплуатации

НСРП.406123.007ПС;

НСРП.406123.008ПС

1 экз.

Руководство по эксплуатации

НСРП.406123.006РЭ

по требованию

Принадлежности по заказу: клапанные блоки, кронштейны, отборные устройства, трехходовые краны, переходники (адаптеры) и др.

-

по требованию

Модификация

Условное обозначение номинального диаметра корпуса

Номинальный диаметр корпуса, мм

Диапазон измерений разности давлений¹⁾

Максимальное статическое давление²⁾

Класс точности³⁾ по

НСРП.406123.006ТУ

1

5

100

от 0 до 1,0 кПа; от 0 до 1,6 кПа;

от 0 до 2,5 кПа; от 0 до 4 кПа; от 0 до 6 кПа; от 0 до 10 кПа; от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа

(10^Рп)⁴⁾

1,5

2,5

от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа

4 МПа

• 1.5

• 2.5

6

150 (160)

от 0 до 1,0 кПа; от 0 до 1,6 кПа; от 0 до 2,5 кПа; от 0 до 4 кПа; от 0 до 6 кПа; от 0 до 10 кПа; от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 60 кПа;

от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа

(10^Рп)⁴⁾

• 1.5

• 2.5

от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа

4 МПа

• 1.5

• 2.5

2

5

100

от 0 до 10 кПа

10 МПа

1,5

от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 60 кПа;

от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа.

10 МПа

25 МПа

40 МПа

1,5

от 0 до 400 кПа; от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа

40 МПа

2,5

Модификация

Условное обозначение номинального диаметра корпуса

Номинальный диаметр корпуса, мм

Диапазон измерений разности давлений¹⁾

Максимальное статическое давление²⁾

Класс точности³⁾ по

НСРП.406123.006ТУ

2

6

150 (160)

от 0 до 10 кПа

10 МПа

1,5

от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 60 кПа;

от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа.

10 МПа

25 МПа

40 МПа

1,5

от 0 до 400 кПа; от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа

40 МПа

2,5

3

6

150 (160)

от 0 до 10 кПа; от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа

1,0 МПа

• 1.5

• 2.5

4

4

90

от 0 до 1,6 кПа; от 0 до 2,5 кПа; от 0 до 4 кПа; от 0 до 6 кПа;

от 0 до 10 кПа; от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа;

от 0 до 1 МПа; от 0 до 1,6 МПа

1,6 МПа

1,5

Модификация

Условное обозначение номинального диаметра корпуса

Номинальный диаметр корпуса, мм

Диапазон измерений разности давлений¹⁾

Максимальное статическое давление²⁾

Класс точности³⁾ по

НСРП.406123.006ТУ

5

5

100

от 0 до 25кПа; от 0 до 40кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа;

от 0 до 1МПа; от 0 до 1,6МПа; от 0 до 2,5 МПа

(6^Рп)⁴⁾

(10^Рп)⁴⁾

• 1.5

• 2.5

6

150 (160)

от 0 до 25кПа; от 0 до 40кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа;

от 0 до 1МПа; от 0 до 1,6МПа; от 0 до 2,5 МПа

(6^Рп)⁴⁾

(10^Рп)⁴⁾

• 1.5

• 2.5

Наименование характеристики

Значение

характеристики

Пределы допускаемой основной приведенной к диапазону измерений погрешности, %

±1,5¹⁾

±2,5²⁾

Вариация показаний, %, не более

±1,5³⁾

±2,5⁴⁾

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности манометров, вызванной отклонением температуры окружающего воздуха от нормальных условий (+23 °С), в диапазоне рабочих температур на каждые 10 °С, %, не более

±0,5

Примечания: 1 - Соответствует классу точности дифманометра 1,5.

• 2 - Соответствует классу точности дифманометра 2,5.

• 3 - Для дифманометров с пределами допускаемой основной приведенной к диапазону измерений погрешности ±1,5 %.

• 4 - Для дифманометров с пределами допускаемой основной приведенной к диапазону измерений погрешности ±2,5 %.

Наименование характеристики

Значение

характеристики

Температура измеряемой среды для дифманометров модификации, °С:

• - 1 без заполнения демпфирующей жидкостью

• - 1 с заполнением глицерином

• - 1 с заполнением силиконом

• - 2 без заполнения демпфирующей жидкостью

• - 2 с заполнением глицерином

• - 2 с заполнением силиконом

• - 3 без заполнения демпфирующей жидкостью

• - 4 без заполнения демпфирующей жидкостью

• - 5 без заполнения демпфирующей жидкостью

от -20 до +100 от -20 до +100 от -20 до +100 от -60 до +100 от -20 до +100 от -60 до +100 от -40 до +80 от -30 до +60 от -40 до +100

Нормальные условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность окружающего воздуха, %

• - атмосферное давление, кПа

от +18 до +28

от 30 до 80 от 84,0 до 106,7

Диапазон рабочих температур окружающего воздуха для дифманометров модификации, °С:

• - 1 без заполнения демпфирующей жидкостью

• - 1 с заполнением глицерином

• - 1 с заполнением силиконом

• - 2 без заполнения демпфирующей жидкостью

• - 2 с заполнением глицерином

• - 2 с заполнением силиконом

• - 3 без заполнения демпфирующей жидкостью

• - 4 без заполнения демпфирующей жидкостью

• - 5 без заполнения демпфирующей жидкостью

от -20 до +65 от -20 до +65 от -20 до +65 от -60 до +65 от -20 до +65 от -60 до +65 от -40 до +80 от -40 до +70 от -20 до +60

Таблица 5- Габаритные размеры и масса дифманометров модификации 1

Дифманометр

ТМД-1-521Р*

ТМД-1-521Р**

ТМД-1-621Р*

ТМД-1-621Р**

Длина (Д), мм, не более

130

75

130

75

Ширина (Ш), мм, не более

135

105

160

160

Высота (В), мм, не более

257,5

257,5

306

306

Масса, кг, не более

3,6

2,0

3,9

2,4

** С верхним значением диапазона измерений разности давлений до 10 кПа включительно. ** С верхним значением диапазона измерений разности давлений свыше 10 кПа.

Дифманометр

ТМД-2-521Р

ТМД-2-621Р

Длина (Д), мм, не более

151

164

Ширина (Ш), мм, не более

111

160

Высота (В), мм, не более

154

180

Масса, кг, не более

9,2

9,4

Дифманометр

ТМД-3-621Р

ТМД-3-621Р*

Длина (Д), мм, не более

151

151

Ширина (Ш), мм, не более

149

160

Высота (В), мм, не более

173

307

Масса, кг, не более

3,5

6,2

* С вентильным блоком с индикацией рабочего давления

Дифманометр

ТМД-5-521Р

ТМД-5-621Р

Длина (Д), мм, не более

82

85

Ширина (Ш), мм, не более

101

160

Высота (В), мм, не более

143

192

Масса, кг, не более

1,0

1,5
