Сведения о средстве измерений: 86866-22 Резервуары вертикальные стальные цилиндрические

Номер по Госреестру СИ: 86866-22
86866-22 Резервуары вертикальные стальные цилиндрические
(РВС-700)

Назначение средства измерений:
Резервуары вертикальные стальные цилиндрические РВС-700 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Внешний вид. Резервуары вертикальные стальные цилиндрические, http://oei-analitika.ru рисунок № 1

Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 1

Внешний вид. Резервуары вертикальные стальные цилиндрические, http://oei-analitika.ru рисунок № 2

Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 2

Внешний вид. Резервуары вертикальные стальные цилиндрические, http://oei-analitika.ru рисунок № 3

Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 3

Общие сведения

Дата публикации - 26.09.2022
Срок свидетельства -
Номер записи - 188873
ID в реестре СИ - 1402294
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Резервуар вертикальный стальной цилиндрический РВС-700,

Производитель

Изготовитель - Акционерное общество "Самарский Завод Котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОиТ")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности - Да

MI_6 Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.

Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.

На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.

В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1826 дн.

Приказы РСТ, где упоминается данный тип СИ

№2352 от 2022.09.23 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Резервуары вертикальные стальные цилиндрические (РВС-700)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Самарский Завод Котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОиТ")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
79996-20	Резервуары стальные вертикальные цилиндрические с понтоном, РВСП-600 Акционерное общество "Самарский Завод Котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОиТ") (РОССИЯ г. Самара)	ОТ МП	5 лет
81045-21	Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-3000 Акционерное общество "Самарский Завод Котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОиТ") (РОССИЯ г. Самара)	ОТ МП	5 лет
81562-21	Резервуар вертикальный стальной цилиндрический, РВСП-20000 Акционерное общество "Самарский Завод Котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОиТ") (РОССИЯ г. Самара)	ОТ МП	5 лет
86866-22	Резервуары вертикальные стальные цилиндрические, РВС-700 Акционерное общество "Самарский Завод Котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОиТ") (РОССИЯ г. Самара)	ОТ МП	5 лет
86917-22	Резервуары вертикальные стальные цилиндрические, РВС-2000 Акционерное общество "Самарский Завод Котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОиТ") (РОССИЯ г. Самара)	ОТ МП	5 лет
87367-22	Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-5000 Акционерное общество "Самарский Завод Котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОиТ") (РОССИЯ г. Самара)	ОТ МП	5 лет
87510-22	Резервуар стальной вертикальный цилиндрический, РВС-1000 Акционерное общество "Самарский Завод Котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОиТ") (РОССИЯ г. Самара)	ОТ МП	5 лет
87913-23	Резервуар стальной вертикальный цилиндрический, РВС-1000 Акционерное общество "Самарский Завод Котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОиТ") (РОССИЯ г. Самара)	ОТ МП	5 лет
94051-24	Резервуар стальной вертикальный цилиндрический, РВС-3000 Акционерное общество "Самарский Завод Котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОиТ") (РОССИЯ г. Самара)	ОТ МП	5 лет
94369-25	Резервуар стальной вертикальный цилиндрический, РВСП-10000 Акционерное общество "Самарский Завод Котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОиТ") (РОССИЯ г. Самара)	ОТ МП	5 лет
94347-25	Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-5000 Акционерное общество "Самарский Завод Котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОиТ") (РОССИЯ г. Самара)	ОТ МП	5 лет
94513-25	Резервуары стальные вертикальные цилиндрические, РВСП-10000 Акционерное общество "Самарский Завод Котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОиТ") (РОССИЯ г. Самара)	ОТ МП	5 лет
95098-25	Резервуары стальные вертикальные цилиндрические с понтоном, РВСП Акционерное общество "Самарский Завод Котельно-вспомогательного оборудования и трубопроводов" (АО "СЗ КВОиТ") (РОССИЯ г. Самара)	ОТ МП	5 лет

MI_17 Возраст парка средств измерений конкретного типа СИ

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары вертикальные стальные цилиндрические (РВС-700)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО ФИРМА "МЕТРОЛОГ" (RA.RU.311282)		Резервуар вертикальный стальной цилиндрический РВС-700	4		2	2	0	0	0	0

Стоимость поверки Резервуары вертикальные стальные цилиндрические (РВС-700)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в разделе 7 паспорта.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».

Правообладатель

Акционерное общество «Самарский завод котельно-вспомогательного оборудования и трубопроводов» (АО «СЗ КВОИТ»)

ИНН: 6318116093

Адрес: 443022, г. Самара, проезд Мальцева, д. 1

Телефон: +7 (846) 979-96-03

E-mail: kvoit@samaramail.ru

Изготовитель

Акционерное общество «Самарский завод котельно-вспомогательного оборудования и трубопроводов» (АО «СЗ КВОИТ»)
ИНН: 6318116093
Адрес: 443022, г. Самара, проезд Мальцева, д. 1
Телефон: +7 (846) 979-96-03
E-mail: kvoit@samaramail.ru

Испытательный центр

Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)
ИНН 1660030500
Юридический адрес: 420029, г. Казань, ул. 8 Марта, д.13, офис 33
Адрес местонахождения: 420043, г. Казань, ул. Вишневского, д. 26а, каб. №19 Телефон: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru

Правообладатель

Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего объему, указанному в градуировочных таблицах резервуаров.

Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона.

Тип резервуаров - вертикальные стальные цилиндрические. Резервуары оборудованы боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуары оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.

Тип размещения - наземный. Фундаменты резервуаров соответствуют требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».

Заводской номер нанесен на стенку резервуара в виде цифрового обозначения аэрографическим способом.

Пломбирование резервуаров не предусмотрено.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.

Резервуары зав.№№ 1, 2 расположены на территории Строительной площадки ООО «ТЗК Пулково» по адресу: г. Санкт-Петербург, Пулковское шоссе, участок 3, (западнее дома 41, литера АБ по Пулковскому шоссе).

Общий вид резервуаров представлен на рисунках 1-3.

Внешний вид. Резервуары вертикальные стальные цилиндрические (РВС-700), http://oei-analitika.ru

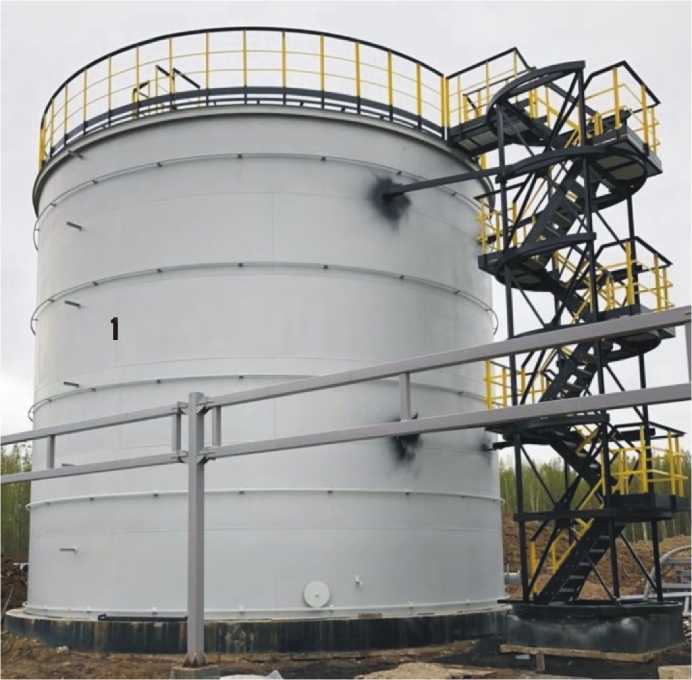

Рисунок 1 - Общий вид резервуара РВС-700 зав.№ 1

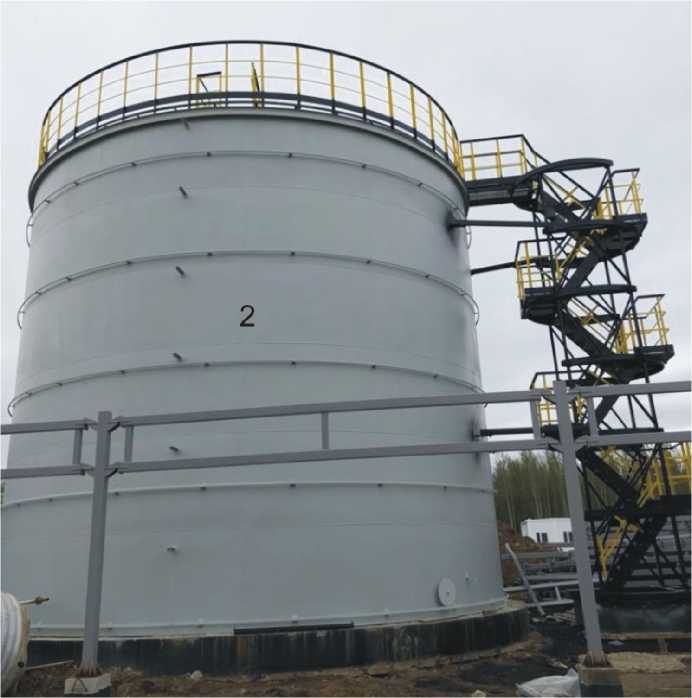

Рисунок 2 - Общий вид резервуара РВС-700 зав.№ 2

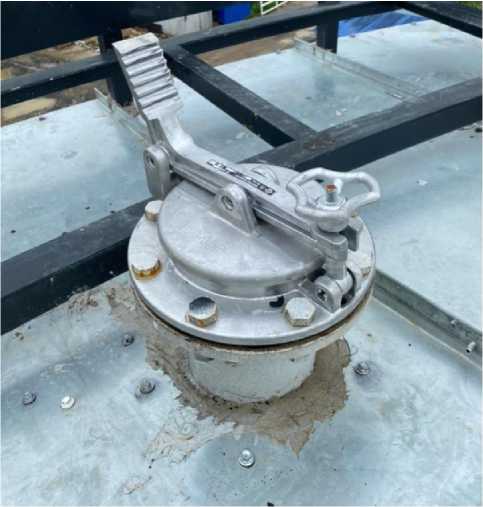

Рисунок 3 - Фото замерного люка резервуаров РВС-700

Таблица 2 -

Наименование	Обозначение	Количество
Резервуары вертикальные стальные цилиндрические	РВС-700	2 шт.
Паспорта	-	2 экз.
Градуировочные таблицы	-	2 экз.

Таблица 1 -

Наименование характеристики	Значение
Тип резервуаров	РВС-700
Номинальная вместимость, м³	700
Пределы допускаемой относительной погрешности определения вместимости резервуаров, %	±0,20
Средний срок службы, лет, не менее	50
Условия эксплуатации: - температура окружающего воздуха, ^оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
