Номер по Госреестру СИ: 94347-25
94347-25 Резервуары стальные вертикальные цилиндрические теплоизолированные
(РВС-5000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-5000 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их хранения, приема и отпуска.

Внешний вид.
Резервуары стальные вертикальные цилиндрические теплоизолированные

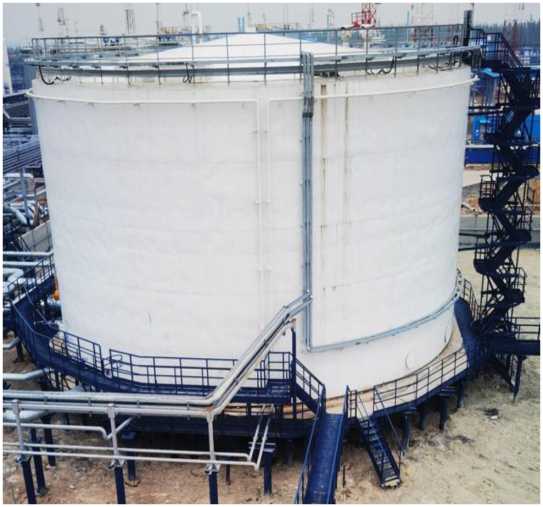

Рисунок № 1

Внешний вид.
Резервуары стальные вертикальные цилиндрические теплоизолированные
Рисунок № 2

Внешний вид.
Резервуары стальные вертикальные цилиндрические теплоизолированные

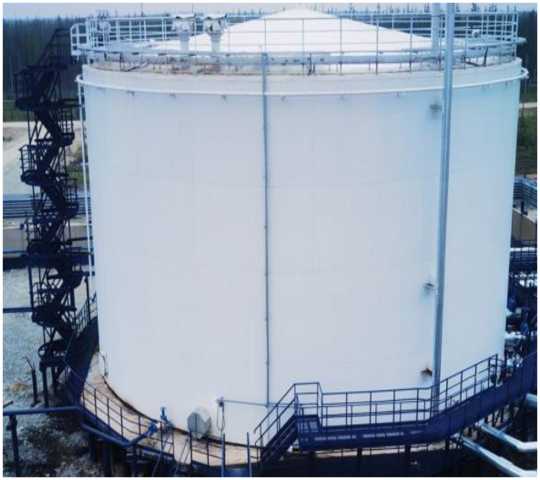

Рисунок № 3

Внешний вид.
Резервуары стальные вертикальные цилиндрические теплоизолированные
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 7 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательАкционерное общество «Самарский завод котельно-вспомогательного оборудования и трубопроводов» (АО «СЗ КВОиТ»)
ИНН 6318116093
Юридический адрес: 443022, Самарская обл., г. Самара, пр-д Мальцева, д. 1
Тел.: +7(846) 955-01-81
E-mail: info@gk-kvoit.ru
Изготовитель
Акционерное общество «Самарский завод котельно-вспомогательного оборудования и трубопроводов» (АО «СЗ КВОиТ»)ИНН 6318116093
Адрес: 443022, Самарская обл., г. Самара, пр-д Мальцева, д. 1
Тел.: +7(846) 955-01-81
E-mail: info@gk-kvoit.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Акционерное общество «Самарский завод котельно-вспомогательного оборудования и трубопроводов» (АО «СЗ КВОиТ»)ИНН 6318116093
Юридический адрес: 443022, Самарская обл., г. Самара, пр-д Мальцева, д. 1
Тел.: +7(846) 955-01-81
E-mail: info@gk-kvoit.ru
Тип резервуаров - стальные вертикальные цилиндрические теплоизолированные, номинальной вместимостью 5000 м3.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой металлические сосуды в форме вертикального цилиндра с наружной теплоизоляцией, со стационарной крышей. На боковых стенках и крышах предусмотрены люки-лазы для обслуживания резервуаров, а также монтажные и замерные люки. Днища резервуаров металлические. Резервуары снабжены лестницами для доступа на крыши.
Резервуары РВС-5000 зав. №№ 254, 255 расположены на территории Чаядинского нефтегазоконденсатного месторождения, по адресу: Республика Саха (Якутия), Ленский район.
Заводские номера нанесены типографским способом в паспорт резервуара и на информационную табличку резервуара.
Общий вид резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-5000, место нанесения заводского номера и фото замерного люка представлены на рисунках 1 и 2.
Рисунок 1
' РВС-5000 №5 БАЗОВАЯ ВЫСОТА
I 12583 1ЗАВ. № 254

заводской номер резервуара РВС-5000 № 254
- Общий вид, замерной люк и
Рисунок 2 - Общий вид, замерной люк и заводской номер резервуара РВС-5000 № 255
БАЗОВАЯ ВЫСОТА
12601 ,& ЗАВ. №255 I

Пломбирование резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-5000 не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Таблица 1-
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м^ |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - Температура окружающей среды при эксплуатации, °C |
от -60 до +40 |
