Номер по Госреестру СИ: 86870-22
86870-22 Резервуары стальные горизонтальные цилиндрические
(РГС)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Общие сведения
Дата публикации - 26.09.2022
Срок свидетельства -
Номер записи - 188877
ID в реестре СИ - 1402298
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РГС - 80, РГС - 10,
Производитель
Изготовитель - Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1826 дн.
Приказы РСТ, где упоминается данный тип СИ
№2352 от 2022.09.23 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81911-21 |
Резервуары вертикальные стальные цилиндрические, РВС-200, РВС-400, РВС-1000, РВС-2000 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
82133-21 |
Резервуары стальные горизонтальные цилиндрические, РГС-50, РГС-60, РГС-100 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86870-22 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86871-22 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86872-22 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86873-22 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86881-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-72 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86882-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-60 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86883-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-56 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86884-22 |
Резервуар стальной вертикальный цилиндрический, РВС-400 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86953-22 |
Резервуар стальной вертикальный цилиндрический, РВС-1000 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
89675-23 |
Резервуар стальной вертикальный цилиндрический, РВС-1000 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
89741-23 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
89742-23 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
89743-23 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
89745-23 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
89746-23 |
Резервуары стальные горизонтальные цилиндрические, РГС-80 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
93315-24 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
93316-24 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
93348-24 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
93349-24 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
93350-24 |
Резервуар стальной горизонтальный цилиндрический, РГС-55 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
93351-24 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 |
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ФР.1.29.2017.26306 Методика измерений массы нефти, газового конденсата косвенным методом статических измерений. МИ-01. СНГ
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательПубличное акционерное общество Нефтегазовая компания «РуссНефть»
(ПАО НК «РуссНефть»)
ИНН 7717133960
Место нахождения: 115054, город Москва, улица Пятницкая, 69
Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru
Изготовитель
Публичное акционерное общество Нефтегазовая компания «РуссНефть»(ПАО НК «РуссНефть»)
ИНН 7717133960
Место нахождения: 115054, город Москва, улица Пятницкая, 69
Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог»)ИНН 6367011336
Адрес: Российская Федерация, 443125, Самарская обл., г. Самара, ул. Губанова, д. 20а, оф. 13
Почтовый адрес: 443076, г. Самара ул. Партизанская, 173
Телефон: +7 (846) 279-11-66
E-mail: prot@metrolog-samara.ru
Правообладатель
Публичное акционерное общество Нефтегазовая компания «РуссНефть»(ПАО НК «РуссНефть»)
ИНН 7717133960
Место нахождения: 115054, город Москва, улица Пятницкая, 69
Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru
Резервуары изготовлены в следующих модификациях РГС-10, РГС-80.
Принцип действия резервуара основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные цилиндрические РГС представляют собой горизонтальные сварные сосуды. Основанием является гидрофобный слой из битумнопесчаной смеси, бетонные опоры. Резервуары оснащены люками-лазами, штуцерами и лестницей для доступа к люку, а также необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическими дыхательными клапанами; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний.
Заводской номер нанесен аэрографическим способом на стенку резервуара и типографским способом в технический паспорт резервуара.
Резервуары стальные горизонтальные цилиндрические РГС-10 с заводским номером 4, РГС-80 с заводскими номерами 7491, 15308, 100, расположены на территории Пункт подготовки и сбора нефти Малиноовражный Саратовский филиал ПАО НК «РуссНефть» (Публичное акционерное общество Нефтегазовая компания «РуссНефть»), Саратовская обл., Татищевский район, с. Вязовка.
Общий вид резервуаров горизонтальных цилиндрических РГС, их горловин и заводских номеров представлен на рисунке 1.

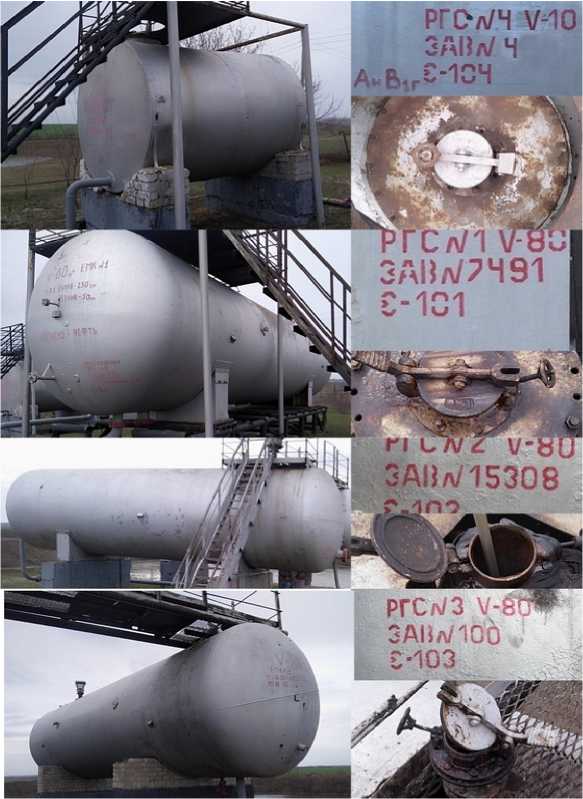

Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС (РГС-10, РГС-80) их горловин и заводских номеров
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС не предусмотрено.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
Таблица 3 - Комплектность резервуара
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-10 |
1 шт. |
|
Технический паспорт |
1 экз. | |
|
Градуировочная таблица |
1 экз. | |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-80 |
1 шт. |
|
Технический паспорт |
1 экз. | |
|
Градуировочная таблица |
1 экз. |
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
РГС-10 |
РГС-80 |
|
Номинальная вместимость, м3 |
10 |
80 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
± 0,25 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от - 40 до + 50 |
|
Средний срок службы, лет, не менее |
30 |
