Номер по Госреестру СИ: 89742-23
89742-23 Резервуары стальные горизонтальные цилиндрические
(РГС)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Общие сведения
Дата публикации - 10.08.2023
Срок свидетельства -
Номер записи - 191710
ID в реестре СИ - 1410357
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1605 от 2023.08.09 Об утверждении типов средств изменений
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81911-21 |
Резервуары вертикальные стальные цилиндрические, РВС-200, РВС-400, РВС-1000, РВС-2000 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
82133-21 |
Резервуары стальные горизонтальные цилиндрические, РГС-50, РГС-60, РГС-100 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86870-22 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86871-22 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86872-22 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86873-22 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86881-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-72 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86882-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-60 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86883-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-56 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86884-22 |
Резервуар стальной вертикальный цилиндрический, РВС-400 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
86953-22 |
Резервуар стальной вертикальный цилиндрический, РВС-1000 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
89675-23 |
Резервуар стальной вертикальный цилиндрический, РВС-1000 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
89741-23 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
89742-23 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
89743-23 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
89745-23 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
89746-23 |
Резервуары стальные горизонтальные цилиндрические, РГС-80 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
93315-24 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
93316-24 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
93348-24 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
93349-24 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
93350-24 |
Резервуар стальной горизонтальный цилиндрический, РГС-55 Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
93351-24 |
Резервуары стальные горизонтальные цилиндрические, РГС Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта резервуара методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательПубличное акционерное общество Нефтегазовая компания «РуссНефть»
(ПАО НК «РуссНефть»)
ИНН 7717133960
Юридический адрес: 115054, г. Москва, ул. Пятницкая, д. 69
Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru
Изготовитель
Публичное акционерное общество Нефтегазовая компания «РуссНефть»(ПАО НК «РуссНефть»)
ИНН 7717133960
Адрес: 115054, г. Москва, ул. Пятницкая, д. 69
Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru
Испытательный центр
Акционерное общество «Метролог» (АО «Метролог»)Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, д. 20а, оф. 13
Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173
Телефон: +7 (846) 279-11-66
E-mail: prot@metrolog-samara.ru
Правообладатель
Публичное акционерное общество Нефтегазовая компания «РуссНефть»(ПАО НК «РуссНефть»)
ИНН 7717133960
Юридический адрес: 115054, г. Москва, ул. Пятницкая, д. 69
Телефон: +7 (495) 411-63-09
E-mail: srf@russneft.ru
Принцип действия резервуаров основан на заполнении нефтепродуктами до произвольного уровня, соответствующего объему нефтепродуктов, согласно градуировочной таблице резервуара.
Резервуары изготовлены в следующих модификациях: РГС-100, РГС-60 и представляют собой стальные вертикальные конструкции цилиндрической формы с днищами. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.
Резервуары стальные горизонтальные цилиндрические РГС-100 с заводским номерами 5931, 5932, РГС-60 с заводским номером 267 расположены на территории Пункт подготовки и сбора нефти Баирский (Ики-Бурульском р-не республики Калмыкия (860 км от г. Саратов).
Фотография общего вида резервуаров, горловин и заводских номеров представлена на рисунке 1.
Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводские номера в виде цифрового обозначения, состоящие из комбинации арабских цифр, нанесены на стенки резервуаров на РГС-100 аэрографическим способом, РГС-60 выбиты на металлической табличке (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.
Пломбирование резервуаров не предусмотрено.

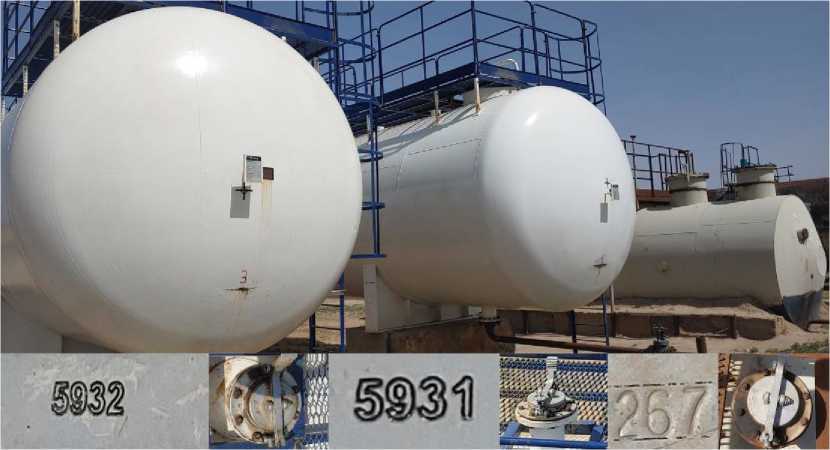

Рисунок 1 - Фотография общего вида резервуаров РГС-100 (№№5931, 5932), РГС-60 (№267), горловин и заводских номеров
Таблица 3 - Комплектность резервуара
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный |
РГС-100 |
2 шт. |
|
цилиндрический |
РГС-60 |
1 шт. |
|
Технический паспорт |
3 экз. | |
|
Градуировочная таблица |
3 экз. |
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
РГС-100 |
РГС-60 | |
|
Номинальная вместимость, м3 |
100 |
60 |
|
Пределы допускаемой относительной погрешности определения вместимостий(геометрический метод), % |
± 0,25 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от - 40 до + 50 |
|
Средний срок службы, лет, не менее |
30 |
