Номер по Госреестру СИ: 87043-22
87043-22 Измерители сопротивления
(НВ0400.2)
Назначение средства измерений:
Измерители сопротивления НВ0400.2 (далее - измерители) предназначены для измерения электрического сопротивления постоянного тока и контроля удельного поперечного сопротивления лакокрасочных покрытий.
Внешний вид.
Измерители сопротивления
Рисунок № 1
Внешний вид.
Измерители сопротивления
Рисунок № 2
Общие сведения
Дата публикации - 03.02.2024
Срок свидетельства - 11.10.2027
Номер записи - 189062
ID в реестре СИ - 1402673
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НВ0400.2,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Магнитные приборы" (ООО "Магнитные приборы")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 6
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2533 от 2022.10.11 ПРИКАЗ_Об утверждении типов средств измерений (15)
№251 от 2024.01.30 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Измерители сопротивления (НВ0400.2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Магнитные приборы" (ООО "Магнитные приборы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87043-22 11.10.2027 |
Измерители сопротивления, НВ0400.2 Общество с ограниченной ответственностью "Магнитные приборы" (ООО "Магнитные приборы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
94937-25 18.03.2030 |
Магнитометры, НВ1121.1А Общество с ограниченной ответственностью "Магнитные приборы" (ООО "Магнитные приборы") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).
Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».
Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.
Кто поверяет Измерители сопротивления (НВ0400.2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 6 | 0 | 0 | 2 | 2 | 0 | ||
| АО "ПО "СЕВМАШ" (RA.RU.310645) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| АО "ПСЗ "ЯНТАРЬ" (RA.RU.311205) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 7 | 1 | 2 | 5 | 0 | 4 | 0 | 4 |
Стоимость поверки Измерители сопротивления (НВ0400.2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители сопротивления НВ0400.2 работают под управлением встроенного программного обеспечения (далее - ПО). ПО предназначено для управления аппаратной частью измерителей с целью выполнения своей функциональной спецификации.
Встроенное ПО реализовано аппаратно и является метрологически значимым.
ПО устанавливается на предприятии-изготовителе и может быть обновлено только в ходе технического обслуживания у производителя прибора.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование встроенного ПО |
НВ0400.2 |
|
Номер версии (идентификационный номер) встроенного ПО |
4.0 и выше |
|
Цифровой идентификатор встроенного ПО |
отсутствует |
В соответствии с Р 50.2.077-2014 уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «Средний».
Знак утверждения типа
Знак утверждения типа наноситсяна лицевую панель пульта измерителей несмываемой краской любым способом (гравированием, сеткографией и др.).
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в разделе 1 “Описание и работа” документа РВМБ.411229.001РЭ «Измеритель сопротивления НВ0400.2. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
РВМБ.411229.001ТУ «Измеритель сопротивления НВ0400.2. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Магнитные приборы»
(ООО «Магнитные приборы»)
ИНН 7814672170
Адрес: 197375, г. Санкт-Петербург, ул. 2-я Алексеевская, д. 7, лит. А, пом. 4Н
Телефон: 8 (812) 301-86-93
Е-mail: info@magnetic.spb.ru
Поверка
Поверка измерителей возможна только в полном объеме.Заводские номера нанесены на лицевую панель пульта измерителей несмываемой краской любым способом (гравированием, сеткографией и др.).

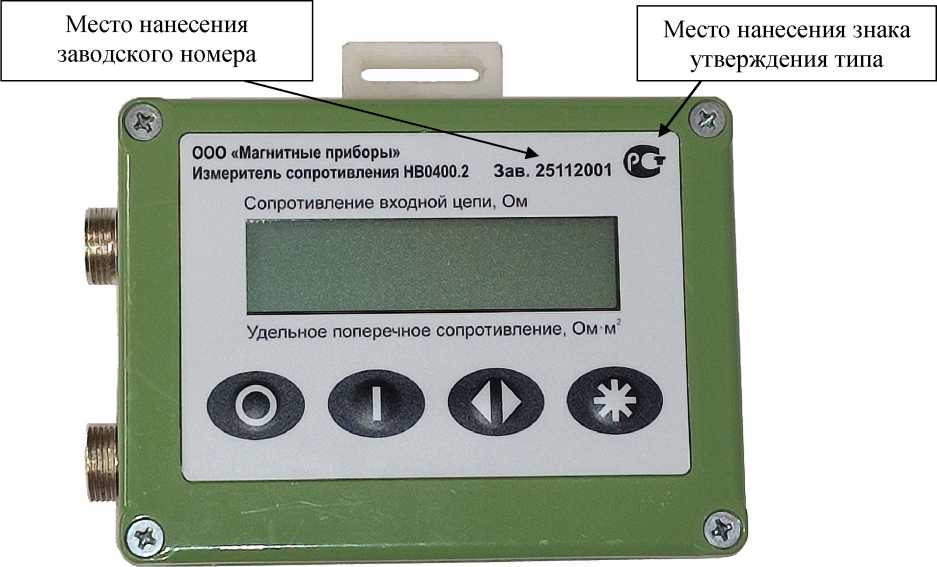

Внешний вид измерителей, место нанесения знака утверждения типа и зав. № представлены на рисунках 1, 2.
Рисунок 1 - Общий вид пульта измерителей и место нанесения знака утверждения типа

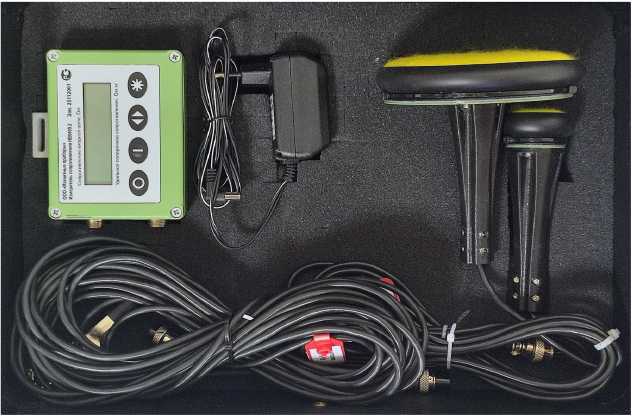

Рисунок 2 - Общий вид измерителей
Программное обеспечениеИзмерители сопротивления НВ0400.2 работают под управлением встроенного программного обеспечения (далее - ПО). ПО предназначено для управления аппаратной частью измерителей с целью выполнения своей функциональной спецификации.
Встроенное ПО реализовано аппаратно и является метрологически значимым.
ПО устанавливается на предприятии-изготовителе и может быть обновлено только в ходе технического обслуживания у производителя прибора.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование встроенного ПО |
НВ0400.2 |
|
Номер версии (идентификационный номер) встроенного ПО |
4.0 и выше |
|
Цифровой идентификатор встроенного ПО |
отсутствует |
В соответствии с Р 50.2.077-2014 уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «Средний».
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений |
|
Электрическое сопротивление постоянного тока, Ом |
от 4 - 103 до 4 - 109 |
±10 % + 5 Е.м.р. |
|
Удельное поперечное сопротивление лакокрасочных покрытий, Ом-м2 |
от 101 до 107 |
±10 % + 5 Е.м.р. |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Длительность непрерывной работы без подзаряда аккумулятора, ч, не менее |
24 |
|
Нормальные условия эксплуатации:
|
от +15 до +25 80 от 84 до 106 |
|
Рабочие условия эксплуатации:
|
от +1 до +40 80 от 84 до 106 |
Продолжение таблицы 3
|
1 |
2 | ||
|
Время установления рабочего режима, с, не более |
10 | ||
|
Времени одного измерения, с, не более |
6 | ||
|
Средняя загрузка при круглосуточной работе, ч, не менее |
8 | ||
|
Габаритные размеры, мм, не более |
высота |
ширина |
длина |
|
120 |
100 |
45 | |
|
Масса, кг, не более |
0,4 | ||
|
Средняя наработка на отказ, ч, не менее |
10000 | ||
|
Средний срок службы, лет, не менее |
9 | ||
на лицевую панель пульта измерителей несмываемой краской любым способом (гравированием, сеткографией и др.).
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Пульт прибора НВ0400.2 |
3НВ.000.001 |
1 |
|
Зарядное устройство |
3НВ.091.001 |
1 |
|
Датчик электродный большой |
6НВ.091.001 |
1 |
|
Датчик электродный малый |
6НВ.091.002 |
1 |
|
Кабель выходной |
5НВ.091.001 |
1 |
|
Поверочный кабель большого электродного датчика |
5НВ.091.002 |
1 |
|
Поверочный кабель малого электродного датчика |
5НВ.091.003 |
1 |
|
Материал для накладок (фланель), м2 |
8НВ.091.001 |
1 |
|
Руководство по эксплуатации |
РВМБ.411229.001РЭ |
1 |
|
Формуляр |
РВМБ.411229.001ФО |
1 |
|
Упаковка |
В соответствии с КД предприятия-изготовителя |
- |
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)ИНН 7809018702
Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75
Факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Правообладатель
Общество с ограниченной ответственностью «Магнитные приборы»(ООО «Магнитные приборы»)
ИНН 7814672170
Адрес: 197375, г. Санкт-Петербург, ул. 2-я Алексеевская, д. 7, лит. А, пом. 4Н
Телефон: 8 (812) 301-86-93
Е-mail: info@magnetic.spb.ru
Изготовители Общество с ограниченной ответственностью «Магнитные приборы»
(ООО «Магнитные приборы»)
ИНН 7814672170
Адрес: 197375, г. Санкт-Петербург, ул. 2-я Алексеевская, д. 7, лит. А, пом. 4Н
Телефон: 8 (812) 301-86-93
Е-mail: info@magnetic.spb.ru
Принцип действия измерителей основан на измерении электрического сопротивления постоянного тока, преобразовании уровня измеряемого сопротивления в цифровые коды с последующей их обработкой и пересчетом измеренных значений по формуле в удельное поперечное сопротивление лакокрасочных покрытий.
На выходе генератора формируется импульсное напряжение (меандр) частотой 2,5 Гц размахом 5 В. Это напряжение с помощью соединительного кабеля через зажим типа «крокодил» подается на массу изделия с контролируемым лакокрасочным покрытием. Входная часть измерительного канала выполнена в виде усилителя тока. Ток, протекающий во входной цепи канала (вызванный напряжением генератора), содержит составляющие:
-
- ток, определяемый активной составляющей импеданса лакокрасочного покрытия (определяется качеством покрытия);
-
- ток, определяемый емкостной составляющей импеданса покрытия (помеха измерениям).
Для подавления помехи, связанной с емкостной составляющей тока в приборе, выполняется временная селекция тока, т.е. при измерениях учитываются значения входного тока канала, когда процесс перезаряда емкостной составляющей импеданса покрытия закончен. В результате, на выходе измерительного канала формируется напряжение, пропорциональное активной составляющей проводимости поверхности лакокрасочного покрытия с площадью, равной площади электрода. Этот сигнал поступает на аналого-цифровой преобразователь (12 разрядов) микроконтроллера, под управлением которого происходит работа измерителя в целом.
Измеритель выполнен в виде переносной конструкции и может быть использован при контроле электрического сопротивления лакокрасочных покрытий различного рода технических объектов.
Пульт измерителей размещен в корпусе из алюминиевого сплава. На лицевой панели пульта измерителей расположены индикатор двухстрочный, кнопки управления измерителем.
Нанесение знака поверки на измерители не предусмотрено.
Пломбирование измерителей не предусмотрено.
Поверка измерителей возможна только в полном объеме.
Заводские номера нанесены на лицевую панель пульта измерителей несмываемой краской любым способом (гравированием, сеткографией и др.).
Внешний вид измерителей, место нанесения знака утверждения типа и зав. № представлены на рисунках 1, 2.
Рисунок 1 - Общий вид пульта измерителей и место нанесения знака утверждения типа
Рисунок 2 - Общий вид измерителей
Таблица 4 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Пульт прибора НВ0400.2 |
3НВ.000.001 |
1 |
|
Зарядное устройство |
3НВ.091.001 |
1 |
|
Датчик электродный большой |
6НВ.091.001 |
1 |
|
Датчик электродный малый |
6НВ.091.002 |
1 |
|
Кабель выходной |
5НВ.091.001 |
1 |
|
Поверочный кабель большого электродного датчика |
5НВ.091.002 |
1 |
|
Поверочный кабель малого электродного датчика |
5НВ.091.003 |
1 |
|
Материал для накладок (фланель), м2 |
8НВ.091.001 |
1 |
|
Руководство по эксплуатации |
РВМБ.411229.001РЭ |
1 |
|
Формуляр |
РВМБ.411229.001ФО |
1 |
|
Упаковка |
В соответствии с КД предприятия-изготовителя |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Диапазон измерений |
Пределы допускаемой основной погрешности измерений |
|
Электрическое сопротивление постоянного тока, Ом |
от 4 - 103 до 4 - 109 |
±10 % + 5 Е.м.р. |
|
Удельное поперечное сопротивление лакокрасочных покрытий, Ом-м2 |
от 101 до 107 |
±10 % + 5 Е.м.р. |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Длительность непрерывной работы без подзаряда аккумулятора, ч, не менее |
24 |
|
Нормальные условия эксплуатации:
|
от +15 до +25 80 от 84 до 106 |
|
Рабочие условия эксплуатации:
|
от +1 до +40 80 от 84 до 106 |
Продолжение таблицы 3
|
1 |
2 | ||
|
Время установления рабочего режима, с, не более |
10 | ||
|
Времени одного измерения, с, не более |
6 | ||
|
Средняя загрузка при круглосуточной работе, ч, не менее |
8 | ||
|
Габаритные размеры, мм, не более |
высота |
ширина |
длина |
|
120 |
100 |
45 | |
|
Масса, кг, не более |
0,4 | ||
|
Средняя наработка на отказ, ч, не менее |
10000 | ||
|
Средний срок службы, лет, не менее |
9 | ||
