Сведения о средстве измерений: 94937-25 Магнитометры

Номер по Госреестру СИ: 94937-25
94937-25 Магнитометры
(НВ1121.1А)

Назначение средства измерений:
Магнитометры НВ1121.1А (далее по тексту - магнитометры) предназначены для измерения постоянного магнитного поля Земли, а также полей, создаваемых различными техническими объектами.

сертификация программного обеспечения
Внешний вид. Магнитометры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Магнитометры
Рисунок № 1
Внешний вид. Магнитометры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Магнитометры
Рисунок № 2
Внешний вид. Магнитометры, http://oei-analitika.ru рисунок № 3
Внешний вид.
Магнитометры
Рисунок № 3
Внешний вид. Магнитометры, http://oei-analitika.ru рисунок № 4
Внешний вид.
Магнитометры
Рисунок № 4

Общие сведения

Дата публикации - 19.03.2025
Срок свидетельства - 18.03.2030
Номер записи - 196732
ID в реестре СИ - 1424206
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Магнитные приборы" (ООО "Магнитные приборы")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.

Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№524 от 2025.03.18 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Магнитометры (НВ1121.1А)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Магнитные приборы" (ООО "Магнитные приборы")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87043-22
11.10.2027
Измерители сопротивления, НВ0400.2
Общество с ограниченной ответственностью "Магнитные приборы" (ООО "Магнитные приборы") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
94937-25
18.03.2030
Магнитометры, НВ1121.1А
Общество с ограниченной ответственностью "Магнитные приборы" (ООО "Магнитные приборы") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Магнитометры (НВ1121.1А)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 4 4 4 0 0 4 4 0

    Стоимость поверки Магнитометры (НВ1121.1А)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Магнитометры оснащены встроенным программным обеспечением (далее по тексту -ПО), которое позволяет производить смену режимов и выбор необходимых функций.

    Встроенное ПО является метрологически значимым и загружается в микропроцессор магнитометра на заводе-изготовителе и может быть обновлено только в ходе технического обслуживания у производителя.

    Защита ПО магнитометра НВ1121.1А от непреднамеренных и преднамеренных изменений реализована с помощью следующих мер: встроенное ПО первичного преобразователя и адаптера интерфейса не может быть модифицировано с помощью программно-аппаратных интерфейсов связи в процессе эксплуатации; реализована проверка целостности автономного ПО при запуске.

    Идентификация автономного ПО осуществляется по цифровому идентификатору, рассчитанному по алгоритму CRC-32. Идентификационные данные магнитометра постоянного магнитного момента НВ1121.1А приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    НВ Тесла 1121.1 А

    Номер версии ПО (идентификационный номер), не ниже

    1.1

    Цифровой идентификатор ПО (контрольная сумма)

    079B14B8

    Алгоритм вычисления цифрового идентификатора ПО

    CRC-32

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую сторону корпуса адаптера интерфейса и цилиндрический корпус первичного измерительного преобразователя (рисунок 2 и 3), методом трафаретной печати в виде наклейки и типографским способом на титульный лист руководства по эксплуатации и формуляра.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в РВМБ.411172.015-03 РЭ «Магнитометр НВ1121.1А. Руководство по эксплуатации», раздел 2.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерения

    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

    ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;

    ТУ РВМБ.411172.015-03 «Магнитометры НВ1121.1А. Технические условия».

    Правообладатель

    Общество с ограниченной (ООО «Магнитные приборы») ИНН 7814672170

    Юридический адрес: 197375, г. лит. А, помещ. 4Н

    Телефон (факс): +7 (812) 301-86-93 E-mail: info@magnetic.spb.ru Web-сайт: www.magnetic.spb.ru

    ответственностью

    Санкт-Петербург, ул.

    «Магнитные приборы»

    2-я Алексеевская, д. 7,

    Изготовитель

    ответственностью
    «Магнитные приборы»
    Общество с ограниченной (ООО «Магнитные приборы»)
    ИНН 7814672170
    Адрес: 197375, г. Санкт-Петербург, ул. 2-я Алексеевская, д. 7, лит. А, помещ. 4Н Телефон (факс): +7 (812) 301-86-93
    E-mail: info@magnetic.spb.ru
    Web-сайт: www.magnetic.spb.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    E-mail: info@vniim.ru
    Web-сайт: www.vniim.ru

    Правообладатель

    Общество с ограниченной (ООО «Магнитные приборы») ИНН 7814672170
    Юридический адрес: 197375, г. лит. А, помещ. 4Н
    Телефон (факс): +7 (812) 301-86-93 E-mail: info@magnetic.spb.ru Web-сайт: www.magnetic.spb.ru
    ответственностью
    Санкт-Петербург, ул.
    «Магнитные приборы»
    2-я Алексеевская, д. 7,

    Принцип действия магнитометра основан на ферроиндукционном преобразовании магнитной индукции в сигналы электрического напряжения.

    Магнитометр выполнен в виде переносного прибора и представляет собой трехкомпонентный измерительный

    магнитомодуляционный (феррозондовый) преобразователь индукции магнитного поля и может быть использован в качестве измерителя постоянных магнитных полей метрологических работах.

    геофизических, магниторазведочных,

    Прибор содержит три однокомпонентных измерительных преобразователя и устройство для электронной ортогонализации компонент преобразователя. Последнее устройство позволяет уменьшить погрешность ортогонализации датчиков в блоке до 0,10.

    Датчик содержит три обмотки: сигнальную, возбуждения и обратной связи.

    Датчик возбуждается током с частотой 7,25 кГц. Сигнал второй гармоники (14,5 кГц), пропорциональный индукции магнитного поля в области, охватывающей датчик, поступает на выделяющий полосовой фильтр. Детектирование сигнала второй гармоники осуществляется синхронным детектором. Далее выполняется сглаживание сигнала звеном фильтра низких частот, на выходе которого формируется сигнал, пропорциональный индукции магнитного поля. Для получения необходимых метрологических характеристик (стабильность коэффициента передачи, линейность тракта) схема измерительного канала охвачена отрицательной обратной связью, а коэффициент передачи канала определяется величиной этой обратной связи. Ток обратной связи поступает в обмотку обратной связи датчика. Величина этого тока определяется сопротивлением цепи обратной связи.

    Для создания тока возбуждения используется генератор. Частота тока возбуждения датчиков 7,25 кГц. Частота опорного сигнала синхронного детектора 14,5 кГц. Питание узлов преобразователя осуществляется стабилизатором напряжения.

    В состав магнитометров входят:

    - первичный измерительный преобразователь НВ1121.1А, выполнен в цилиндрическом изолированном корпусе из стеклопластика, на одном торце которого установлен разъем РС-4;

    - адаптер интерфейса НВ1121.1А, размещен в корпусе из пластика на боковых гранях которого установлены разъемы для подключения его к прибору, компьютеру и источнику питания;

    • - источник питания, осуществляется питание от сетевого источника питания;

    • - кабель соединительный РС-4 - DB-9, с помощью которого прибор подключается к адаптеру интерфейса;

    • - кабель соединительный USB, позволяет подключить адаптер к одному из USB-портов персонального компьютера;

    • - формуляр, руководство по эксплуатации, комплект ПО: CD-диск.

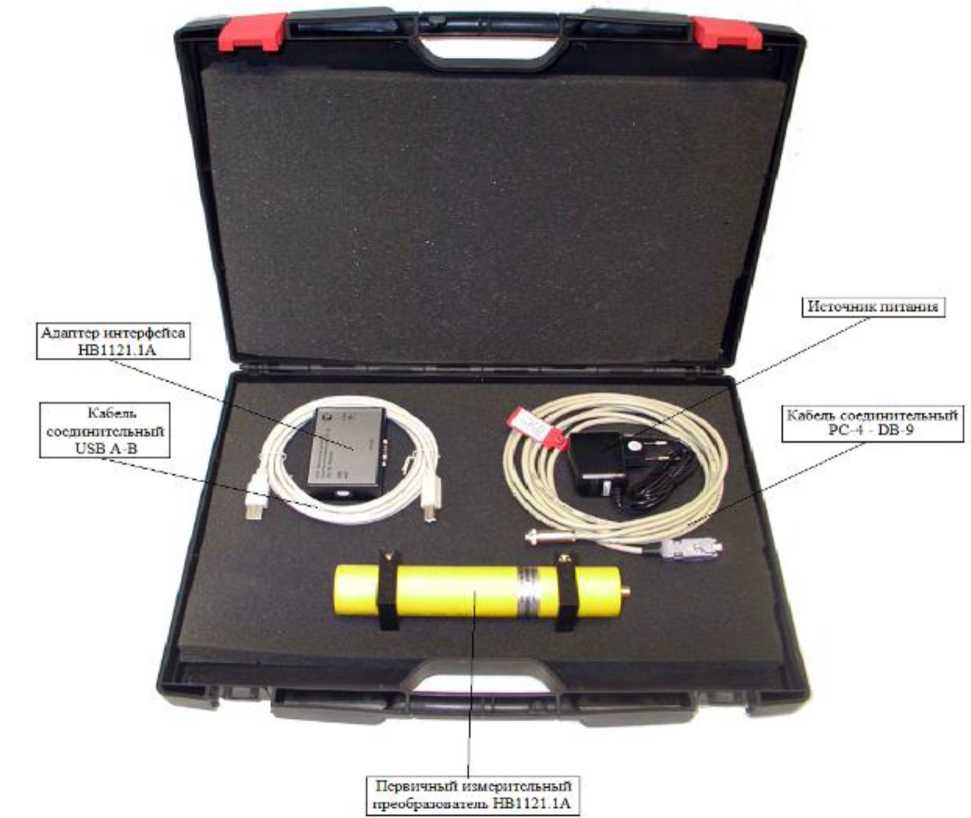

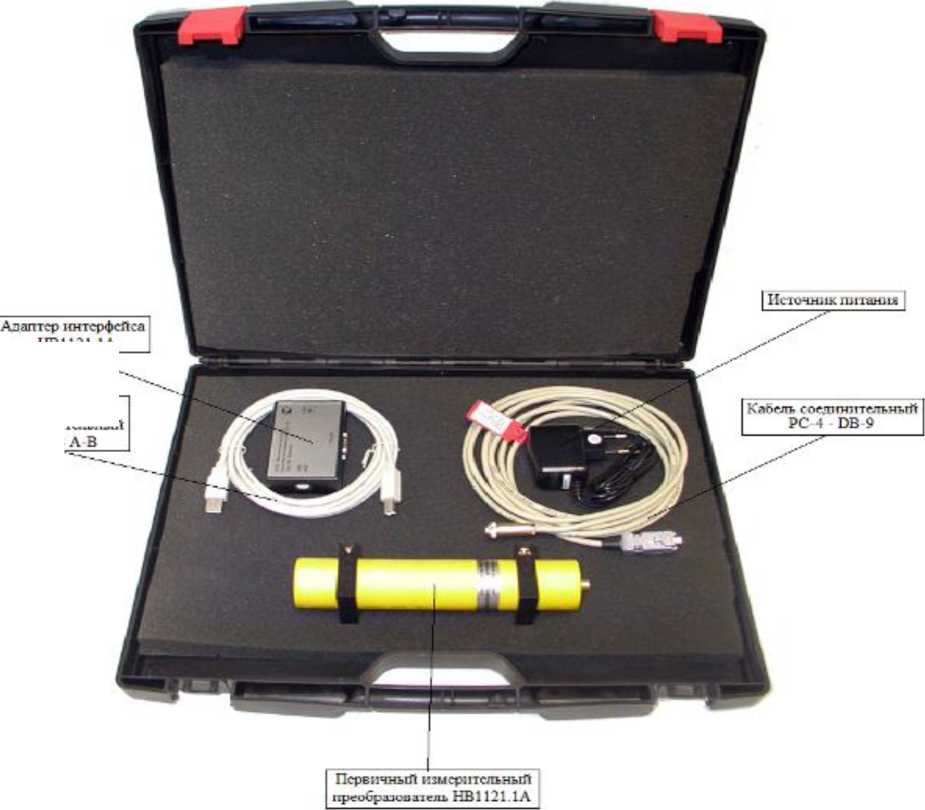

    Общий вид магнитометра приведен на рисунке 1.

    Внешний вид. Магнитометры (НВ1121.1А), http://oei-analitika.ru

    Рисунок 1 - Общий вид магнитометра

    НВ1121 1Л

    К'абелв. сосда[ни1сльныЛ USB

    Пломбирование

    не производится.

    Места нанесения приведены на рис. 2 и 3.

    Заводской номер

    блоков магнитометров от несанкционированного доступа

    знака утверждения типа и заводского номера магнитометров в виде цифрового обозначения, состоящий из арабских цифр наносится на лицевой стенке корпуса адаптера интерфейса и на свободном от надписей пространстве цилиндрического корпуса первичного измерительного преобразователя в виде наклейки.

    Внешний вид. Магнитометры (НВ1121.1А), http://oei-analitika.ru

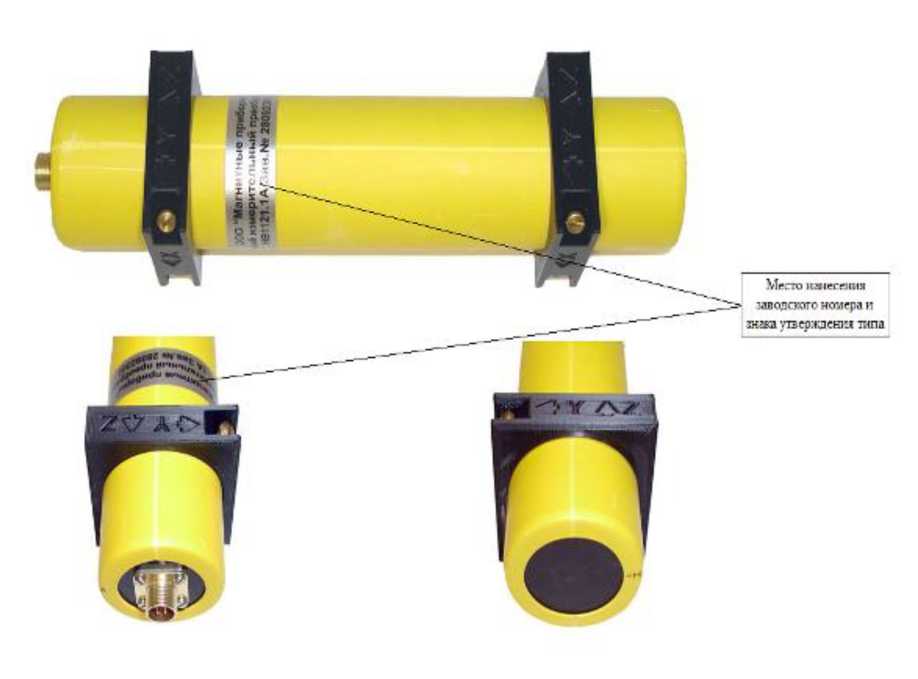

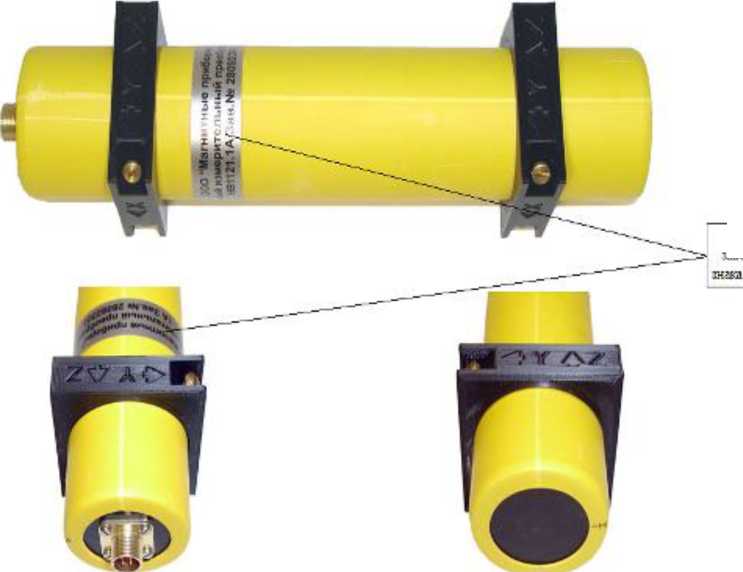

    Рисунок 2 - Общий вид первичного измерительного преобразователя НВ1121.1А с указанием мест нанесения знака утверждения типа и заводского номера

    Mp.-to icaiernuM

    MtBojfwro исглера »i ;пзер:ас»и л<па

    RS-485

    ООО “Магнитные приборы" Адаптер интерфейса НВ1121.1А Зав. №.- 28092301

    Внешний вид. Магнитометры (НВ1121.1А), http://oei-analitika.ru

    Merto itace'zaDU uiaaa

    у1В<.рли?ЯЯЛ Ш1Ш

    4<ftr.Tft НЛНЛ‘1^1Я

    '.tseo^ciicn о iitxiepa

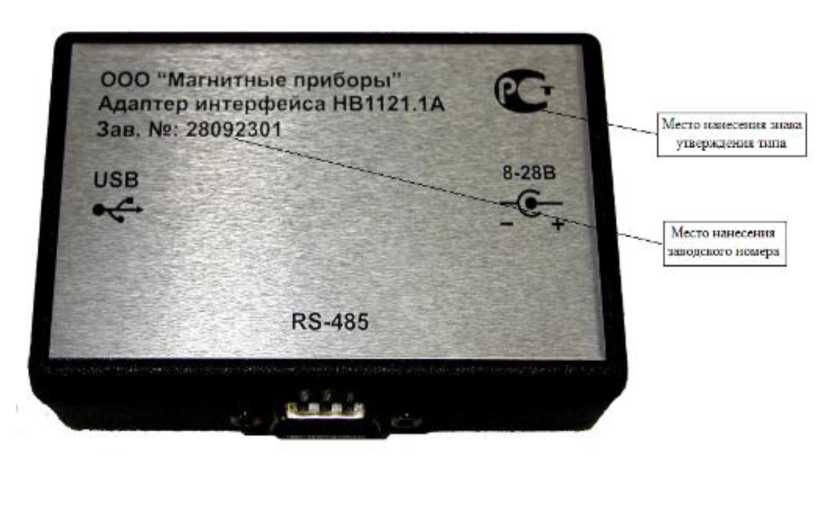

    Рисунок 3 - Общий адаптера интерфейса НВ1121.1А

    с указанием мест нанесения знака утверждения типа и заводского номера

    Внешний вид. Магнитометры (НВ1121.1А), http://oei-analitika.ru

    8-28В

    Нанесение знака поверки на магнитометры не предусмотрено.


    Таблица 5 - Комплектность

    Наименование изделия

    Обозначение

    Количество

    Магнитометр

    НВ1121.1А

    1

    Первичный измерительный преобразователь

    НВ1121.1А

    1

    Адаптер интерфейса

    НВ1121.1А

    1

    Источник питания

    -

    1

    Кабель соединительный

    РС-4 - DB-9

    1

    Кабель соединительный USB

    A-B

    1

    Магнитометр НВ 1121.1А Руководство по эксплуатации

    РВМБ.411172.015-03 РЭ

    1

    Магнитометр НВ 1121.1А Формуляр

    РВМБ.411172.015-03 ФО

    1

    Магнитометр НВ 1121.1А Технические условия

    РВМБ.411172.015-03 ТУ

    1

    CD - диск с ПО

    НВ Тесла НВ1121.1А

    1


    магнитометров приведены в таблицах 2-4.

    Таблица 2 -

    Наименование характеристики

    Значение

    Количество компонент, шт

    3

    Диапазон измерений магнитной индукции компонент постоянного магнитного поля, нТл

    от - 100000 до - 5; от + 5 до + 100000

    Пределы допускаемой абсолютной погрешности измерений магнитной индукции компонент постоянного магнитного поля, нТл:

    от -100000 до - 4500 нТл

    от - 4500 до -5 нТл

    от + 5 до + 4500 нТл

    от + 4500 до + 100000 нТл

    ± (0,01^Визм + 5)

    ± 50

    ± 50

    ± (0,01^Визм + 5)

    Пределы допускаемого дрейфа нуля компонент магнитной индукции постоянного магнитного поля за 20 минут непрерывной работы, нТл

    ±5

    Пределы допускаемой систематической абсолютной погрешности    измерений    магнитной    индукции,

    обусловленной смещением нуля по компонентам, нТл

    ±30

    Значения углов неортогональности осей компонент, угл. град.

    ±0,1

    Таблица 3 - Технические

    Наименование характеристики

    Значение

    Потребляемая мощность, Вт

    0,8 - 1

    Напряжение питания, В

    8 - 28

    Габаритные размеры (длина^ширина^высота), мм, не более: Первичный измерительный преобразователь

    195 х 49 х 49

    Адаптер интерфейса

    92 х 60 х 28

    Источник питания

    80 х 80 х 30

    Кабель РС-4 - DB-9

    3000

    Кабель USB A-B

    1800

    Масса, кг, не более:

    Первичный измерительный преобразователь

    0,2

    Адаптер интерфейса

    0,1

    Источник питания

    0,1

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +15 до +25

    - относительная влажность воздуха, %

    от 30 до 80

    - атмосферное давление, кПа

    от 84 до 106

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Срок службы, лет, не менее

    10

    Средняя наработка до отказа, ч

    10000
