Сведения о средстве измерений: 87103-22 Корректоры объема газа

Номер по Госреестру СИ: 87103-22
87103-22 Корректоры объема газа
(ТК-110)

Назначение средства измерений:
Корректоры объема газа ТК-110 (далее - корректоры) предназначены для измерений температуры природного газа по ГОСТ 5542-2014 или паров сжиженного газа по ГОСТ 20448-2018, а также других неагрессивных газов (далее - газ) и атмосферного давления, измерения количества импульсов от счетчиков объема газа и вычисления расхода и объема газа при стандартных условиях по ГОСТ Р 56333-2015.

сертификация программного обеспечения
Внешний вид. Корректоры объема газа, http://oei-analitika.ru рисунок № 1
Внешний вид.
Корректоры объема газа
Рисунок № 1
Внешний вид. Корректоры объема газа, http://oei-analitika.ru рисунок № 2
Внешний вид.
Корректоры объема газа
Рисунок № 2
Внешний вид. Корректоры объема газа, http://oei-analitika.ru рисунок № 3
Внешний вид.
Корректоры объема газа
Рисунок № 3
Внешний вид. Корректоры объема газа, http://oei-analitika.ru рисунок № 4
Внешний вид.
Корректоры объема газа
Рисунок № 4
Внешний вид. Корректоры объема газа, http://oei-analitika.ru рисунок № 5
Внешний вид.
Корректоры объема газа
Рисунок № 5

Общие сведения

Дата публикации - 19.10.2022
Срок свидетельства - 17.10.2027
Номер записи - 189129
ID в реестре СИ - 1402942
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - исполнение ТК-110-АТ - 3 года, исполнение ТК-110-ТЕ - 5 лет
Наличие периодической поверки - Нет
Методика поверки

Модификации СИ

ТК-110-ТЕ,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Диджитэкс" (ООО "Диджитэкс")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 8
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 1825 дн.

Наличие аналогов СИ: Корректоры объема газа (ТК-110)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Диджитэкс" (ООО "Диджитэкс")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87103-22
17.10.2027
Корректоры объема газа, ТК-110
Общество с ограниченной ответственностью "Диджитэкс" (ООО "Диджитэкс") (РОССИЯ г. Москва)
ОТ
МП
исполнение ТК-110-АТ - 3 года, исполнение ТК-110-ТЕ - 5 лет
91833-24
08.04.2029
Комплексы измерительно-вычислительные объема газа, Омега-Т
Общество с ограниченной ответственностью "Диджитэкс" (ООО "Диджитэкс") (РОССИЯ г. Москва)
ОТ
МП
3 года

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Корректоры объема газа (ТК-110)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ГПС - НН"
(РОСС RU.0001.310165)
  • ТК-110-ТЕ
  • 8 8 0 0 7 7 0

    Стоимость поверки Корректоры объема газа (ТК-110)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение корректоров является встроенным программным обеспечением. Программное обеспечение управляет всеми возможностями корректоров и располагается в энергонезависимой памяти, встроенной в микропроцессор корректоров, и сохраняется там в течение всего срока службы, даже в случае его обесточивания.

    Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть программного обеспечения. Программное обеспечение защищено от преднамеренных изменений пломбой со знаком поверки и пломбами предприятия-изготовителя, разграничением уровней доступа.

    Идентификационные данные программного обеспечения корректоров приведены в

    таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения корректоров

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование программного обеспечения

    ТК-110 FW

    Номер версии (идентификационный номер) программного обеспечения

    не ниже 2.1.3

    Цифровой идентификатор программного обеспечения

    53910

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    CRC16

    Уровень защиты программного обеспечения «высокий» в соответствии с

    Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится лицевую панель корректоров методом фотопечати и на титульный лист паспорта типографическим методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены пункте 5.1 «Общее описание» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемой для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па»;

    ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры;

    4213-001-57268260-2022 ТУ Корректоры объема газа ТК-110. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «Диджитэкс» (ООО «Диджитэкс»)

    ИНН 7716959048

    Адрес: 129085, Российская Федерация, г. Москва, вн. тер. г. муниципальный округ Останкинский, ул. Годовикова, д. 9 стр. 12, помещение 2.18, комната 2.18.1

    Телефон: +7(495) 197-88-68

    Web -сайт: http s://www.digitex.one/

    E-mail: info@digitex.one

    Изготовитель

    Общество с ограниченной ответственностью «Диджитэкс» (ООО «Диджитэкс»)
    ИНН 7716959048
    Адрес: 129085, Российская Федерация, г. Москва, вн. тер. г. муниципальный округ Останкинский, ул. Годовикова, д. 9 стр. 12, помещение 2.18, комната 2.18.1
    Телефон: +7(495) 197-88-68
    Web -сайт: http s://www.digitex.one/
    E-mail: info@digitex.one

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    ИНН 5048057406
    Адрес: 142300, Российская Федерация, Чеховский район, г. Чехов, Симферопольское шоссе, д. 2
    Телефон: +7 (495) 108-69-50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель

    Общество с ограниченной ответственностью «Диджитэкс» (ООО «Диджитэкс»)
    ИНН 7716959048
    Адрес: 129085, Российская Федерация, г. Москва, вн. тер. г. муниципальный округ Останкинский, ул. Годовикова, д. 9 стр. 12, помещение 2.18, комната 2.18.1
    Телефон: +7(495) 197-88-68
    Web -сайт: http s://www.digitex.one/
    E-mail: info@digitex.one

    Принцип действия корректоров основан на преобразовании электрических сигналов, поступающих от измерительных преобразователей температуры, атмосферного давления и объемного расхода газа в рабочих условиях, в значения измеряемых величин с последующим вычислением объемного расхода и объема газа, приведенных к стандартным условиям на основании известных зависимостей. Для значений избыточного давления газа и коэффициента сжимаемости используются подстановочные значения.

    Корректоры предназначены для работы совместно со счетчиками объема газа, имеющими импульсный выходной сигнал, пропорциональный объёму газа в рабочих условиях, и обеспечивают автоматический учет потребления газа, а также контроль технологических параметров.

    Конструктивно корректоры выполнены в пластмассовом корпусе, к которому подключен датчик температуры с номинальной статической характеристикой Pt500 по ГОСТ 6651-2009. На лицевой панели корректоров расположены клавиатура и дисплей. Внутри корпуса расположены датчик атмосферного давления (в зависимости от исполнения), микропроцессор и источник питания.

    Для ввода в корректоры результатов измерений объема газа используется считывание сигналов с установленных на счетчике газа магнитоуправляемых датчиков импульса, подключенных к корректору (не входит в комплект поставки корректора). Данные датчики формируют на своем выходе электрические импульсы, количество которых прямо пропорционально объему газа при рабочей температуре, прошедшему через счетчик объема газа. Для измерения температуры газа датчик температуры устанавливается в корпусе счетчика или в трубопроводе для непосредственного контакта с потоком газа.

    Основные функции корректоров (в зависимости от исполнения):

    • - измерение и преобразование импульсных сигналов от счетчиков объема газа;

    • - измерение температуры газа и атмосферного давления;

    • - вычисление объемного расхода и объема газа, приведенных к стандартным условиям по ГОСТ Р 56333-2015, с использованием подстановочного значения коэффициента сжимаемости, значения атмосферного давления (измеренного или подстановочного значения) и подстановочного значения избыточного давления газа;

    • - хранение архивов измеренных и расчетных параметров, ведение журналов событий и нештатных ситуаций;

    • - уведомление при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе корректора;

    • - передача измеренной и вычисленной информаций по оптическому, проводному интерфейсам связи во внешнюю систему обработки результатов измерений;

    • - защита от преднамеренных и непреднамеренных изменений настроек и показаний корректора, а также защита от несанкционированного доступа.

    В зависимости от выполняемых функций корректоры выпускаются в следующих

    исполнениях: ТК-110-AT, ТК-110-TE. Корректоры имеют следующую структуру условного обозначения в зависимости от исполнения:

    ТК-110

    - I

    Тип корректора

    Исполнение (наличие датчика измерения атмосферного давления):

    Да

    АТ

    Нет

    ТЕ

    Общий вид корректоров представлен на рисунке 1.

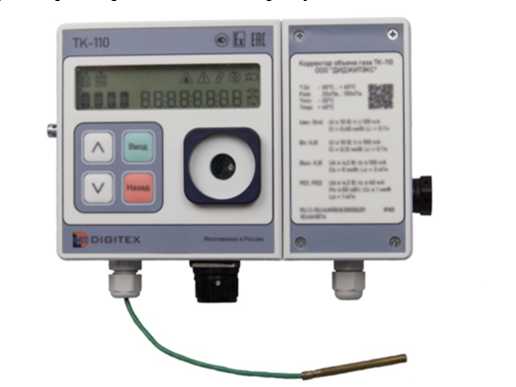

    Внешний вид. Корректоры объема газа (ТК-110), http://oei-analitika.ru

    Рисунок 1 - Общий вид корректоров

    Заводской номер корректоров представляет собой буквенно-цифровой код, состоящий из префикса CA.A для исполнения ТК-110-AT и CA.T для исполнения ТК-110-TE, за которым следует шесть арабских цифр нарастающим итогом. Заводской номер печатается в паспорте корректоров, а его цифровая часть записывается в энергонезависимую память корректоров при выпуске из производства. Также заводской номер наносится типографическим способом на наклейку, размещаемую на боковой части корпуса корректоров. Просмотр заводского номера на жидкокристаллическом дисплее корректоров осуществляется путем вызова соответствующего пункта меню при помощи кнопок управления (согласно эксплуатационным документам). Знак утверждения типа наносится на лицевую панель корректоров методом фотопечати. Места расположения заводского номера и знака утверждения типа указаны на рисунке 2.

    Место нанесения             Место нанесения знака

    Внешний вид. Корректоры объема газа (ТК-110), http://oei-analitika.ru

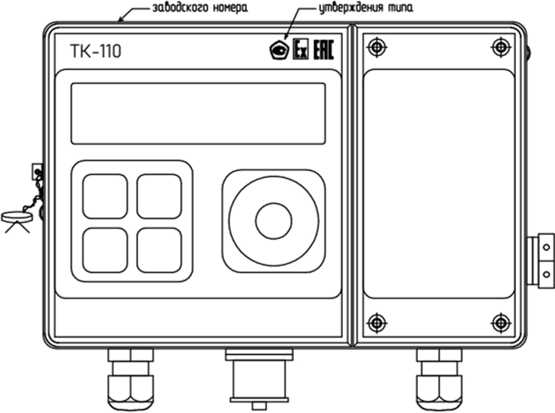

    Рисунок 2 - Места расположения заводского номера и знака утверждения типа

    Конструкция корректоров обеспечивает возможность пломбирования всех частей, доступ к которым может повлиять на точность измерений. Винт, закрывающий защитную кнопку, которая находится внутри корректоров и переводит корректоры в режим «Поверитель», пломбируется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу. Для предотвращения несанкционированного вскрытия корпуса корректоров крепежные винты, расположенные на задней крышке, пломбируются изготовителем с использованием мастичных пломб. Винтовая клемма подключения датчика импульсов пломбируется с помощью проволоки и свинцовой (пластмассовой) пломбы. Схема пломбирования корректоров от несанкционированного доступа, обозначение места нанесения

    Внешний вид. Корректоры объема газа (ТК-110), http://oei-analitika.ru

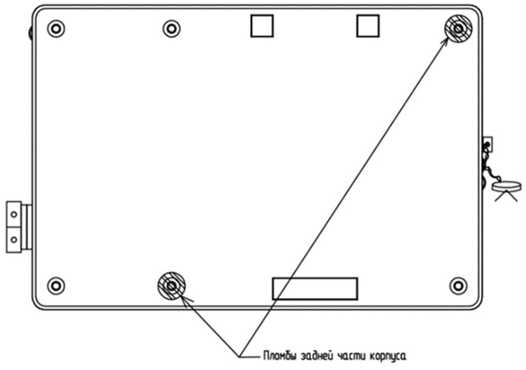

    Рисунок 3 - Схема пломбирования корректоров от несанкционированного доступа, обозначение места нанесения знака поверки (вид слева и вид справа)

    Внешний вид. Корректоры объема газа (ТК-110), http://oei-analitika.ru

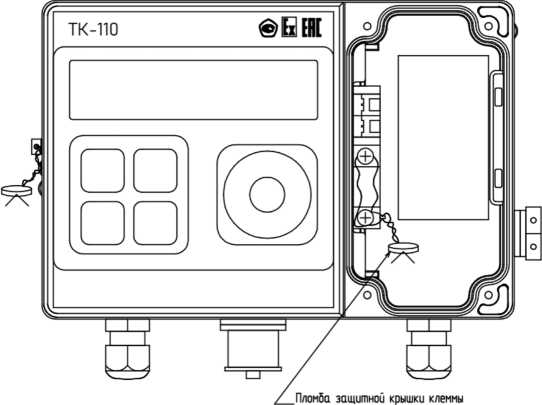

    Рисунок 4 - Схема пломбирования корректоров от несанкционированного доступа (пломбы изготовителя) (вид сзади)

    Внешний вид. Корректоры объема газа (ТК-110), http://oei-analitika.ru

    подключения датчика импульса

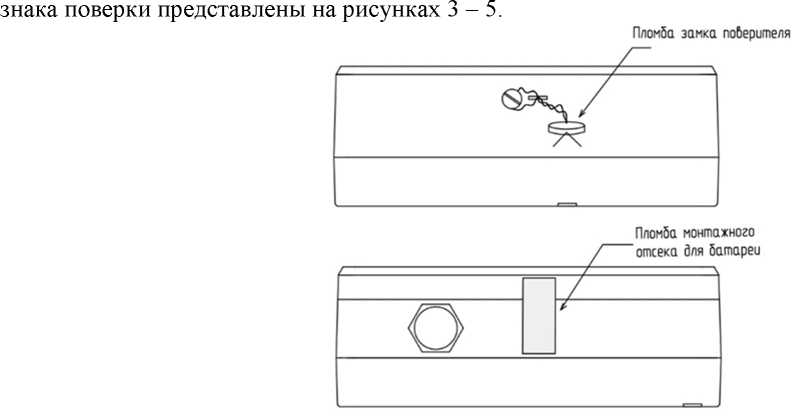

    Рисунок 5 - Схема пломбирования крепежного винта защитной крышки разъема для подключения датчика импульсов


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Корректоры объема газа

    ТК-110

    1 шт. (исполнение по заказу)

    Паспорт

    4213-001-57268260-2022 ПС

    1 экз.

    Руководство по эксплуатации*

    4213-001-57268260-2022 РЭ

    1 экз.

    Комплект монтажных частей

    -

    1 экз.

    * По отдельному заказу.


    аблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    ТК-110-AT

    ТК-110-TE

    Диапазон измерений температуры газа, °С

    от -30 до +60

    Диапазон измерений атмосферного давления, кПа

    от 80 до 110

    -

    Диапазон измерений частоты следования импульсов, Г ц

    от 0 до 10 Гц

    Пределы допускаемой абсолютной погрешности измерений температуры газа, °С

    ±0,5

    Пределы допускаемой приведенной к диапазону измерений погрешности измерений атмосферного давления, %

    ±0,5

    -

    Пределы допускаемой абсолютной погрешности измерений количества импульсов, импульс на 10000

    ±1

    Пределы допускаемой относительной погрешности вычислений объема газа, приведенного к стандартным условиям, %

    ±0,05

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Измеряемая среда

    природный газ по ГОСТ 5542-2014, пары сжиженного газа по ГОСТ 20448-2018 и другие неагрессивные газы

    Габаритные размеры, мм, не более:

    • - длина

    • - ширина

    • - высота

    200

    145

    50

    Масса, кг, не более

    0,7

    Напряжение источника питания (литиевая батарея), В

    от 2,9 до 3,7

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность окружающей среды, %

    • - атмосферное давление, кПа

    от -30 до +60 до 95, без конденсации влаги

    от 84 до 106,7

    Диапазон индикации объема газа, м3

    от 0 до 99999999

    Цена деления младшего разряда, м3

    0,001

    Интерфейсы связи

    RS-485, оптический интерфейс по ГОСТ IEC 61107-2011

    Продолжение таблицы 3

    Наименование характеристики

    Значение

    Класс защиты корпуса от пыли и влаги

    IP65

    Маркировка взрывозащиты

    1Ex ib IIB T4 Gb X

    Средняя наработка на отказ, ч

    100000

    Средний срок службы, лет, не менее

    12


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
