Номер по Госреестру СИ: 87255-22
87255-22 Порозиметры гелиевые
(СМП-ПГ)
Назначение средства измерений:
Порозиметры гелиевые СМП-ПГ (далее - порозиметры) предназначены для измерений объёма и открытой пористости газоволюметрическим методом.
Внешний вид.
Порозиметры гелиевые
Рисунок № 1
Внешний вид.
Порозиметры гелиевые
Рисунок № 2
Общие сведения
Дата публикации - 07.06.2025
Срок свидетельства - 03.11.2027
Номер записи - 189295
ID в реестре СИ - 1403625
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СМП-ПГ,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Кортех" (ООО "Кортех")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Мытищи
Уведомление о начале осуществления предпринимательской деятельности -
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№2796 от 2022.11.03 ПРИКАЗ_Об утверждении типов средств измерений (14)
№1071 от 2025.06.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
Наличие аналогов СИ: Порозиметры гелиевые (СМП-ПГ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Кортех" (ООО "Кортех")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
83400-21 18.10.2026 |
Установки для измерения пористости и проницаемости, СМП-ПП Общество с ограниченной ответственностью "Кортех" (ООО "Кортех") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
87255-22 03.11.2027 |
Порозиметры гелиевые, СМП-ПГ Общество с ограниченной ответственностью "Кортех" (ООО "Кортех") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
87352-22 18.11.2027 |
Приборы для изучения акустических свойств образцов горных пород в атмосферных условиях, СМП-УЗ Общество с ограниченной ответственностью "Кортех" (ООО "Кортех") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
|
93108-24 04.09.2029 |
Газометры автоматические, КИНГ-Газометр Общество с ограниченной ответственностью "Кортех" (ООО "Кортех") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
2 года |
|
94094-24 13.12.2029 |
Приборы для определения газопроницаемости, СМП-ГП Общество с ограниченной ответственностью "Кортех" (ООО "Кортех") (РОССИЯ Московская обл., г. Мытищи) |
ОТ МП |
1 год |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Порозиметры гелиевые (СМП-ПГ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 3 | 3 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Порозиметры гелиевые (СМП-ПГ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Порозиметры оснащены внешним программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения (ПО) порозиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СМП-ПГ |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.0.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на корпус порозиметра.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации 01440184.441424.ПГ РЭ, раздел 1 «Описание и работа».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к порозиметрам гелиевым СМП-ПГПорозиметр гелиевый «СМП-ПГ». Технические условия. ТУ 28.99.39-004-0144401842021;
Приказ Росстандарта от 15 марта 2021 г. №315 «Об утверждении Государственной поверочной схемы для средств измерений удельной адсорбции газов, удельной поверхности, удельного объема пор, размера пор, открытой пористости и коэффициента газопроницаемости твердых веществ и материалов».
ПравообладательОбщество с ограниченной ответственностью «Кортех» (ООО «Кортех»)
ИНН 5029202619
Адрес: 141006, г. Мытищи, Рупасовский 2-й пер., литера № 3, оф.205
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Адрес: 620075, г. Екатеринбург, улица Красноармейская, д. 4
Принцип действия порозиметров основан на вытеснении инертного газа анализируемым образцом из измерительной камеры. По изменению показаний датчика давления при открытии камеры сравнения оценивается объем вытесненного газа, равный объему твердой фазы анализируемого пористого образца, введенного в измерительную камеру. На основе данных об измерении объёма твердой фазы образца и его геометрических параметров производится расчет открытой пористости образца.
Конструктивно порозиметры представляют собой автоматизированную систему измерений параметров объёма и открытой пористости образцов керна. Порозиметр состоит из следующих блоков: измерительные камеры, камеры сравнения известного объёма, блок измерения температуры и давления газа, блок манифольда, система пневматических клапанов, контроллер управления, а также периферийные блоки, отвечающие за функционирование основных.
Нанесение знака поверки на порозиметры не предусмотрено. Порозиметры имеют заводские номера, расположенные на передней панели средств измерений. Заводской номер имеет буквенно-цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом.
Пломбирование порозиметров не предусмотрено. Конструкция порозиметров обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).
Общий вид порозиметров представлен на рисунке 1. Место расположения заводского номера и знака утверждения типа номера представлено на рисунке 2.

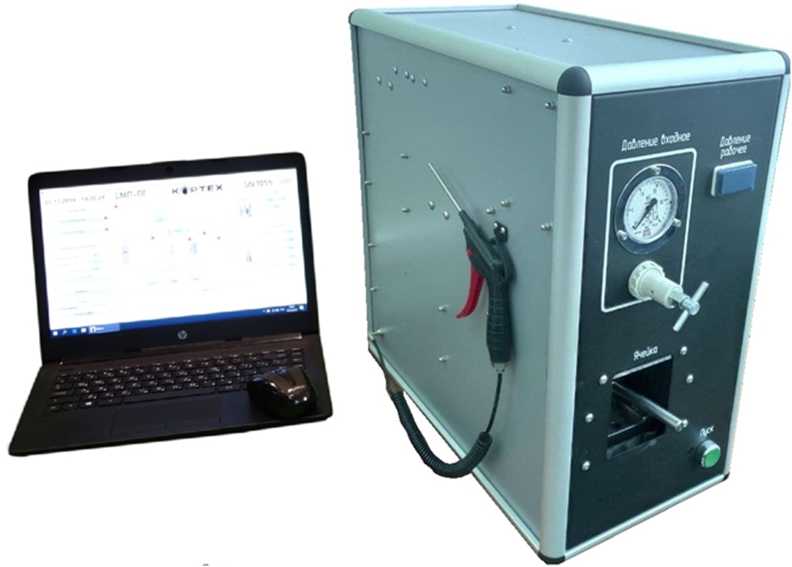

Рисунок 1 - Общий вид порозиметров гелиевых СМП-ПГ

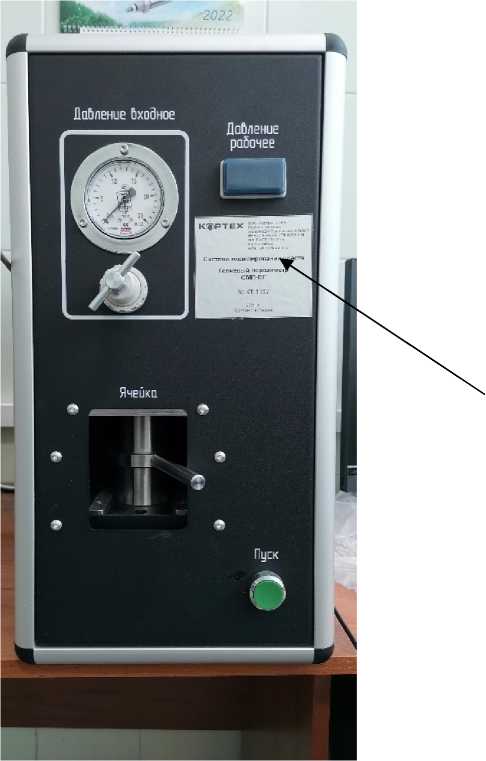

Рисунок 2 - Место расположения заводского номера и знака утверждения типа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Порозиметр гелиевый |
СМП-ПГ |
1 шт. |
|
Набор образцов пористости и калибровочных дисков |
- |
1 комплект |
|
Расходные материалы и ЗИП |
- |
1 комплект |
|
Персональный компьютер |
- |
1 шт. |
|
Комплект кабелей |
- |
1 шт. |
|
Программное обеспечение |
СМП-ПГ |
1 шт. |
|
Руководство по эксплуатации |
01440184.441424.ПГ РЭ |
1 экз. |
|
Паспорт |
01440184.441424.XXXXXX* ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* - заводской номер порозиметра | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объёма, см3 |
от 0 до 40 |
|
Пределы допускаемой абсолютной погрешности измерений объёма в поддиапазоне от 0 до 10 см3 включ., см3 |
± 0,05 |
|
Пределы допускаемой относительной погрешности измерений объёма в поддиапазоне св. 10 до 40 см3 включ., % |
± 0,5 |
|
Диапазон измерений открытой пористости, % |
от 0,6 до 52 |
|
Пределы допускаемой абсолютной погрешности измерений открытой пористости в поддиапазоне от 0,6 % до 10,0 % включ., % |
± 0,3 |
|
Пределы допускаемой относительной погрешности измерений открытой пористости в поддиапазоне св. 10,0 % до 52 % включ., % |
± 3 |
|
Диапазон показаний объёма, см3 |
от 0 до 70 |
|
Диапазон показаний открытой пористости, % |
от 0 до 60 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр исследуемых образцов цилиндрической формы, мм |
от 8 до 110 |
|
Длина исследуемых образцов цилиндрической формы, мм, не более |
130 |
|
Сторона ребра исследуемы образцов кубической формы, мм |
30, 40, 50 |
|
Поровое давление, МПа, не более |
1,6 |
|
Поддерживаемые газы |
гелий, азот |
|
Входное давление сжатых газов для проведения измерений, МПа |
2,0 |
|
Входное давление сжатого воздуха для управления системой пневматических клапанов и создания давления обжима, МПа |
от 0,45 до 0,65 |
|
Параметры электрического питания:
|
220±11 50/60 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
- высота |
600 |
|
- ширина |
350 |
|
- длина |
600 |
|
Масса, кг, не более |
70 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +20 до +30 |
|
- относительная влажность, % |
от 10 до 80 |
