Номер по Госреестру СИ: 94094-24
94094-24 Приборы для определения газопроницаемости
(СМП-ГП)
Назначение средства измерений:
Приборы для определения газопроницаемости СМП-ГП (далее - приборы) предназначены для измерений коэффициента газопроницаемости при заданном значении обратного порового давления и коэффициента абсолютной газопроницаемости образцов методом стационарной фильтрации.

Внешний вид.
Приборы для определения газопроницаемости
Рисунок № 1
Программное обеспечение
Приборы оснащены программным обеспечением (далее - ПО), позволяющим осуществлять контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты ПО приборов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
смп-гп |
|
Номер версии (идентификационный номер) ПО |
1.0.0.ХХ* |
|
Цифровой идентификатор |
- |
|
*«X» не относится к метрологически значимой части ПО |
и принимает значения |
|
от 0 до 9 |
Влияние ПО на метрологические характеристики приборов учтено при нормировании характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе 01440184.441424.КТ.ХХХХ РЭ «Прибор для определения газопроницаемости СМП-ГП. Руководство по эксплуатации», раздел 1.1 «Описание и работа».
Применение приборов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 15 марта 2021 г. № 315 «Об утверждении Государственной поверочной схемы для средств измерений удельной адсорбции газов, удельной поверхности, удельного объема пор, размера пор, открытой пористости и коэффициента газопроницаемости твердых веществ и материалов»;
ТУ 28.99.39-011-01440184-2022 «Прибор для определения газопроницаемости СМП-ГП. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Кортех» (ООО «Кортех») ИНН 5029202619
Юридический адрес: 141006, Московская обл., г. Мытищи, 2-й Рупасовский пер., лит. 3, оф. 205
Телефон/факс: +7 (499) 707-79-66
E-mail: office@kortekh.ru
Web-сайт: www.kortekh.ru
Изготовитель
Общество с ограниченной ответственностью «Кортех» (ООО «Кортех»)ИНН 5029202619
Адрес: 141006, Московская обл., г. Мытищи, 2-й Рупасовский пер., лит. 3, оф. 205 Телефон/факс: +7 (499) 707-79-66
E-mail: office@kortekh.ru
Web-сайт: www.kortekh.ru
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательскийунитарного предприятия «Всероссийский научно-
институт метрологии имени Д.И.Менделеева»
(УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
Общество с ограниченной ответственностью «Кортех» (ООО «Кортех») ИНН 5029202619Юридический адрес: 141006, Московская обл., г. Мытищи, 2-й Рупасовский пер., лит. 3, оф. 205
Телефон/факс: +7 (499) 707-79-66
E-mail: office@kortekh.ru
Web-сайт: www.kortekh.ru
Принцип действия приборов основан на одновременном измерении объёмного расхода, температуры и перепада давления газа при его фильтрации через исследуемый образец. Приборы позволяют измерять коэффициент газопроницаемости при заданном значении обратного порового давления и коэффициент абсолютной газопроницаемости методом стационарной фильтрации.
При проведении измерений коэффициента газопроницаемости при заданном значении обратного порового давления (среднее давление газа между входной и выходной поверхностью исследуемого образца) исследуемый образец цилиндрической формы с известными значениями длины и диаметра (либо образец кубической формы с известным значением длины ребра) помещается в кернодержатель прибора, после чего происходит его герметизация путем обжима резиновой манжетой внутри кернодержателя с заданным значением обжимного давления. Далее создается избыточное постоянное давление газа на входной поверхности исследуемого образца, в результате чего начинается процесс стационарной фильтрации (скорость потока газа неизменна во времени) этого газа через образец с линейным направлением потока. Во время этого процесса программным обеспечением прибора фиксируются показания датчиков давления, температуры и объёмного расхода газа. По полученным показаниям производится расчет коэффициента газопроницаемости при заданном значении обратного порового давления согласно формуле Дарси. Для измерения коэффициента абсолютной газопроницаемости согласно эффекту Клинкенберга проводится от трех и более измерений коэффициента газопроницаемости образца при различных значениях обратного порового давления.
блок кернодержателей ней кернодержателем электронным блоком расходомерами,
Конструктивно приборы состоят из следующих блоков: в виде металлической подставки с установленным на (кернодержателями); основной блок со встроенными в него управления, газовым трактом, датчиками давления и температуры, пневматическими и электромеханическими клапанами; блок создания давления обжима исследуемого образца в кернодержателе, оснащенный пневматическим и/или гидравлическим насосом; персональный компьютер для управления прибором.
Функционирование пневматических клапанов и блока создания давления обжима осуществляется с помощью давления сжатого воздуха, создаваемого компрессором (поставляется опционально) или иным способом.
Корпус приборов изготавливают из металлических сплавов, окрашивают в цвета в соответствии с технической документацией производителя.
Каждый экземпляр приборов имеет заводской номер, расположенный на боковой стороне основного блока прибора. Заводской номер имеет буквенно-цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом. Нанесение знака поверки на средство измерений не предусмотрено.
и место нанесения заводского номера на приборы представлены
Общий вид на рисунке 1.
Место нанесения заводского номера

|
• л |
4к1М^ |
Нм |
|
pftj/ |
МА- | |
|
е 1 |
■X |
^.• =1 |

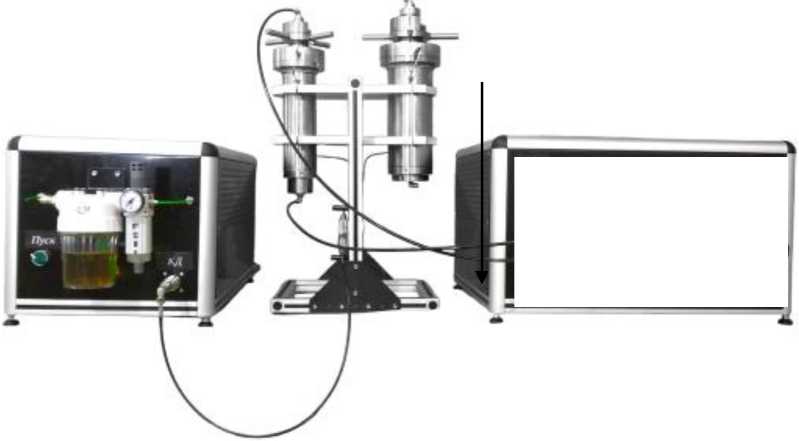

Рисунок 1 - Общий вид и место нанесения заводского номера на приборы для определения газопроницаемости СМП-ГП
Пломбирование приборов не предусмотрено. Конструкция приборов обеспечивает ограничение доступа к частям приборов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Прибор для определения газопроницаемости |
СМП-ГП |
1 шт. |
|
Кернодержатель для цилиндрических образцов диаметром, отличным от 30 мм |
- |
1 шт.* |
|
Кернодержатель для кубических образцов |
- |
1 шт.* |
|
Блок создания давления обжима, оснащенный гидравлическим насосом |
- |
1 шт.* |
|
Компрессор с ресивером и фильтрами |
- |
1 шт.* |
|
Наименование |
Обозначение |
Количество |
|
Персональный компьютер (системный блок в комплекте с монитором, клавиатурой и компьютерной мышью либо моноблок в комплекте с клавиатурой и компьютерной мышью, либо ноутбук в комплекте с компьютерной мышью) |
- |
1 шт. |
|
Программное обеспечение |
СМП-ГП |
1 шт. |
|
Комплект кабелей |
- |
1 шт. |
|
Комплект расходных материалов и ЗИП |
- |
1 шт. |
|
Руководство по эксплуатации |
01440184.441424.КТ.ХХХХ РЭ** |
1 экз. |
|
Руководство по эксплуатации программного обеспечения |
01440184.441424.КТ.ХХХХ РЭ ПО** |
1 экз. |
|
Паспорт |
01440184. 441424.КТ.ХХХХ ПС** |
1 экз. |
|
Методика поверки |
- |
1 экз.* |
|
* - по заказу ** «ХХХХ» - заводской номер прибора | ||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений коэффициента газопроницаемости при заданном значении обратного порового давления, 10-3^мкм2 (мД) |
от 0,05 до 5 000 |
|
Пределы допускаемой относительной погрешности измерений коэффициента газопроницаемости при заданном значении обратного порового давления в поддиапазоне от 0,05 до 0,24 [10’3^мкм2] (мД) 1) включ., % |
± 25 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента газопроницаемости при заданном значении обратного порового давления в поддиапазоне св. 0,24 до 1 [10’3^мкм2] (мД) 1) включ., [10’3^мкм2] (мД) 1) |
± 0,06 |
|
Пределы допускаемой относительной погрешности измерений коэффициента газопроницаемости при заданном значении обратного порового давления в поддиапазоне св. 1 до 5000 [10’3^мкм2] (мД) 1), % |
± 6 |
|
Диапазон измерений коэффициента абсолютной газопроницаемости, 10-3^мкм2 (мД) 1) |
от 0,05 до 5 000 |
|
Пределы допускаемой относительной погрешности измерений коэффициента абсолютной газопроницаемости в поддиапазоне от 0,05 до 0,24 [10’3^мкм2] (мД) 1) включ., % |
± 25 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента абсолютной газопроницаемости в поддиапазоне св. 0,24 до 1 [10’3^мкм2] (мД) 1) включ., [10’3^мкм2] (мД) 1) |
± 0,06 |
|
Пределы допускаемой относительной погрешности измерений коэффициента абсолютной газопроницаемости в поддиапазоне св. 1 до 5000 [10’3^мкм2] (мД) 1), % |
± 6 |
|
1) 1 миллидарси [мД]=0,986923^10’15 м2 = 0,986923^10’3 мкм2 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр исследуемых образцов цилиндрической формы, мм |
от 8 до 110 |
|
Длина исследуемых образцов цилиндрической формы, мм, не более |
100 |
|
Длина ребра исследуемых образцов кубической формы, мм |
30; 40;50 |
|
Диапазон давления обжима газом, МПа |
от 1 до 3 |
|
Диапазон давления обжима жидкостью, МПа |
от 1 до 70 |
|
Диапазон порового давления, МПа |
от 0,01 до 1,6 |
|
Давление сжатого воздуха для функционирования пневматических клапанов и блока создания давления обжима, МПа |
от 0,55 до 0,65 |
|
Используемые газы при измерениях |
гелий, азот, воздух |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Г ц |
50/60 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры блока кернодержателей, мм, не более: - высота |
2000 |
|
- ширина |
800 |
|
- длина |
800 |
|
Габаритные размеры основного блока, мм, не более: - высота |
450 |
|
- ширина |
750 |
|
- длина |
750 |
|
Габаритные размеры блока создания давления обжима, оснащенного пневматическим насосом, мм, не более: - высота |
400 |
|
- ширина |
450 |
|
- длина |
850 |
|
Габаритные размеры блока создания давления обжима, оснащенного гидравлическим насосом, мм, не более: - высота |
400 |
|
- ширина |
450 |
|
- длина |
850 |
|
Масса, кг, не более |
500 |
|
Условия окружающей среды: - температура окружающей среды, °С |
от +20 до +30 |
|
- относительная влажность, % |
от 10 до 80 |
