Номер по Госреестру СИ: 87370-22
87370-22 Вискозиметры стеклянные капиллярные
(Обозначение отсутствует)
Назначение средства измерений:
Вискозиметры стеклянные капиллярные (далее - вискозиметры) предназначены для измерений кинематической вязкости прозрачных и непрозрачных жидкостей, исследуемых в лабораторных условиях.
Внешний вид.
Вискозиметры стеклянные капиллярные
Рисунок № 1
Внешний вид.
Вискозиметры стеклянные капиллярные
Рисунок № 2
Общие сведения
Дата публикации - 21.11.2022
Срок свидетельства - 18.11.2027
Номер записи - 189405
ID в реестре СИ - 1403923
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация ВНЖ, ВПЖ-4, ВПЖ-2, диаметр капилляра 0,99 мм, ВПЖ-2, диаметр капилляра 0,73 мм, ВПЖ-2, диаметр капилляра 0,56 мм, ВПЖ-2, ВПЖ исполнение ВПЖ-4, ВПЖ исполнение ВПЖ-2, ВНЖ,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Статистика
Кол-во поверок - 997
Выдано извещений - 0
Кол-во периодических поверок - 37
Кол-во средств измерений - 9
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№2920 от 2022.11.18 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Вискозиметры стеклянные капиллярные (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87370-22 18.11.2027 |
Вискозиметры стеклянные капиллярные, Обозначение отсутствует Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол") (РОССИЯ г. Уфа) |
ОТ МП |
2 года |
|
92590-24 08.07.2029 |
Колбы мерные, Обозначение отсутствует Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол") (РОССИЯ г. Уфа) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
93119-24 04.09.2029 |
Ареометры стеклянные для нефти, Обозначение отсутствует Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
93383-24 03.10.2029 |
Пипетки градуированные без установленного времени ожидания, Обозначение отсутствует Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол") (РОССИЯ г. Уфа) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
93461-24 14.10.2029 |
Бюретки лабораторные стеклянные, Обозначение отсутствует Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол") (РОССИЯ г. Уфа) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
93496-24 16.10.2029 |
Цилиндры мерные, Обозначение отсутствует Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол") (РОССИЯ г. Уфа) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
93783-24 15.11.2029 |
Гигрометры психрометрические, ВИТ Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
94583-25 07.02.2030 |
Дозаторы пипеточные одноканальные и многоканальные, КРЕЗОЛ Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Вискозиметры стеклянные капиллярные (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 964 | 80 | 960 | 4 | 0 | 964 | 960 | 4 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 13 | 13 | 0 | 13 | 0 | 13 | 0 | 13 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 8 | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Вискозиметры стеклянные капиллярные (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта вискозиметра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в главах 7-8 паспортов «Вискозиметр стеклянный капиллярный исполнения ВПЖ-1 модификации ВПЖ», «Вискозиметр стеклянный капиллярный исполнения ВПЖ-2
модификации ВПЖ», «Вискозиметр стеклянный капиллярный исполнения ВПЖ-4
модификации ВПЖ», «Вискозиметр стеклянный капиллярный модификации ВНЖ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Росстандарта от 5 ноября 2019 г. № 2622;
Технические условия изготовителя ТУ 26.51.53-048-79640352-2021 «Вискозиметры стеклянные капиллярные. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Торговый дом «Крезол» (ООО «ТД «Крезол»)
ИНН 0276097014
Адрес: 450027, Россия, Республика Башкорстостан, г. Уфа, ул. Трамвайная, д. 2, корпус 4, этаж 4
Телефон: 347-246-45-00
Web-сайт: www.krezol.ru
Е-mail: manager@krezol.ru
Изготовитель
Общество с ограниченной ответственностью «Торговый дом «Крезол» (ООО «ТД «Крезол»)ИНН 0276097014
Адрес: 450027, Россия, Республика Башкорстостан, г. Уфа, ул. Трамвайная, д. 2, корпус 4, этаж 4
Телефон: 347-246-45-00
Web-сайт: www.krezol.ru
Е-mail: manager@krezol.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Торговый дом «Крезол» (ООО «ТД «Крезол»)ИНН 0276097014
Адрес: 450027, Россия, Республика Башкорстостан, г. Уфа, ул. Трамвайная, д. 2, корпус 4, этаж 4
Телефон: 347-246-45-00
Web-сайт: www.krezol.ru
Е-mail: manager@krezol.ru
Конструктивно вискозиметры представляют собой U-образную стеклянную трубку, имеющую два резервуара, соединенных между собой капилляром. В верхней части широкого колена находится отводная трубка для заполнения прибора жидкостью. Ниже находятся два измерительных резервуара, ограниченные верхними и нижними метками. Вискозиметры изготавливаются из химически стойкого лабораторного стекла.
Вискозиметры стеклянные капиллярные Крезол выпускаются в двух модификациях: ВНЖ и ВПЖ.
Вискозиметры модификации ВНЖ, предназначенные для работы с непрозрачными жидкостями, представляют собой U-образную стеклянную трубку, имеющую два резервуара, соединенных между собой капилляром. В верхней части широкого колена находится отводная трубка для заполнения прибора жидкостью. Ниже находятся два измерительных резервуара, ограниченные верхними и нижними метками.
Принцип действия вискозиметров модификации ВНЖ основан на определении времени заполнения определенного объема жидкостью через капилляр, сначала нижнего измерительного резервуара, а затем верхнего.
Принцип действия вискозиметров модификации ВПЖ, предназначенные для работы с прозрачными жидкостями, основан на измерении времени истечения под действием силы тяжести определенного объема испытуемой жидкости, помещаемой между двумя метками, нанесенными на измерительный резервуар вискозиметра. Кинематическая вязкость определяется как произведение измеренного времени истечения на постоянную вискозиметра.
Вискозиметры модификации ВПЖ выпускаются в следующих исполнениях:
-
- ВПЖ-1 - представляют собой U-образную стеклянную трубку, в узком колене которой имеются измерительный резервуар сферической формы, ограниченный двумя метками, вспомогательный резервуар и капилляр. Капилляр соединен с расширением, от которого сбоку отходит узкая вертикальная трубка, служащая для образования висячего уровня, и широкая трубка, предназначенная для заполнения вискозиметра жидкостью. Жидкость из измерительного резервуара стекает по капилляру в резервуар, образуя у нижнего конца капилляра «висячий уровень»
-
- ВПЖ-2 - представляют собой U-образную стеклянную трубку, в узком колене которого имеются два расширения и впаян капилляр. Внизу капилляр переходит в расширенную трубочку, опущенную в резервуар. Между верхним и нижним расширением, а также под нижним расширением нанесены отметки, служащие ограничителями рабочего объема вискозиметра.
- ВПЖ-4 - представляют собой U-образную стеклянную трубку, в узком колене которого имеются расширение, измерительный резервуар, ограниченный сверху и снизу метками, а также капилляр, заканчивающийся узкой трубкой, переходящей в расширение в нижней части широкого колена.
Заводской номер наносится на широкую трубку вискозиметра.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид вискозиметров представлен на рисунке 1-2.
Пломбирование вискозиметров не предусмотрено.

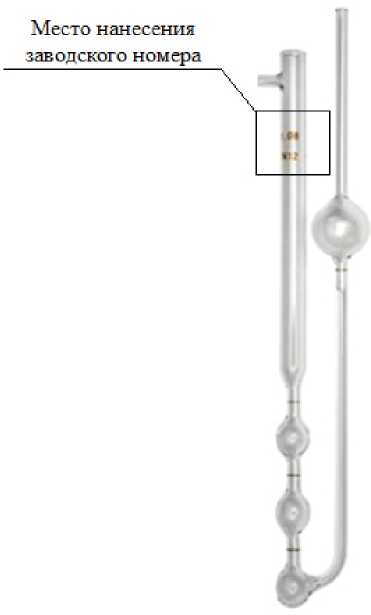

Рисунок 1 - Общий вид вискозиметров стеклянных капиллярных модификации ВНЖ

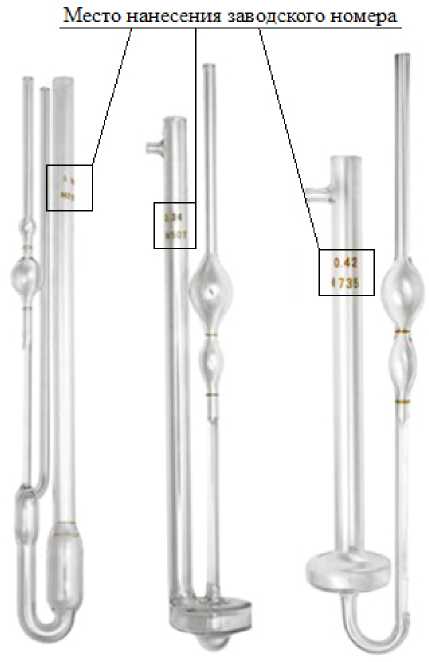

Рисунок 2 - Общий вид вискозиметров стеклянных капиллярных модификации ВПЖ (слева направо ВПЖ-1, ВПЖ-2, ВПЖ-4)
Таблица 1 - Метрологические характеристики
|
Диаметр капилляра, мм |
Номинальное значение постоянной К, мм2/с2 |
Диапазон измерений вязкости, мм2/с |
Пределы допускаемой относительной погрешности постоянной К вискозиметра, % |
Относительное отклонение постоянной К вискозиметра от номинального значения, %, не более |
|
ВПЖ-1 | ||||
|
0,34 ± 0,02 |
0,003 |
от 0,6 до 3 вкл. |
±0,3 |
±25 |
|
0,54 ± 0,02 |
0,01 |
от 2 до 10 вкл. |
±0,3 | |
|
1,52 ± 0,04 |
0,3 |
от 60 до 300 вкл. |
±0,2 | |
|
5,10 ± 0,04 |
30 |
от 6000 до 30000 вкл. |
±0,3 | |
|
ВПЖ-2 | ||||
|
0,34 ± 0,02 |
0,003 |
от 0,6 до 3 вкл. |
±0,3 |
±25 |
|
0,39 ± 0,02 |
0,005 |
от 1 до 5 вкл. |
±0,3 | |
|
1,31 ± 0,04 |
0,3 |
от 60 до 300 вкл. |
±0,2 | |
|
4,66 ± 0,04 |
30 |
от 6000 до 30000 вкл. |
±0,3 | |
|
ВПЖ-4 | ||||
|
0,37 ± 0,02 |
0,003 |
от 0,6 до 3 вкл. |
±0,3 |
±25 |
|
0,42 ± 0,02 |
0,005 |
от 1 до 5 вкл. | ||
|
1,12 ± 0,02 |
0,1 |
от 20 до 100 вкл. | ||
|
3,55 ± 0,05 |
10 |
от 2000 до 10000 вкл. | ||
|
ВНЖ | ||||
|
0,45 ± 0,02 |
0,003 |
от 0,6 до 3 вкл. |
±0,3 |
±25 |
|
0,80 ± 0,02 |
0,03 |
от 6 до 30 вкл. | ||
|
1,08 ± 0,03 |
0,1 |
от 20 до 100 вкл. | ||
|
3,42 ± 0,05 |
10 |
от 2000 до 10000 вкл. | ||
|
4,50 ± 0,05 |
30 |
от 6000 до 30000 вкл. | ||
|
Таблица 2 - Основные технические характе |
ристики | |||
|
Значение | ||||
|
Наименование характеристики |
ВПЖ-1 |
ВПЖ-2 |
ВПЖ-4 |
ВНЖ |
|
Диапазон рабочей температуры | ||||
|
вискозиметра, °С |
от +20 до +100 | |||
|
Габаритные размеры, мм, не менее Ширина |
49 |
55 |
55 |
45 |
|
Высота |
390 |
340 |
300 |
330 |
|
Масса, кг, не более |
0,25 | |||
|
Условия эксплуатации: | ||||
|
- температура окружающего воздуха, °С |
от +18 до +22 | |||
|
- относительная влажность воздуха, % |
от 30 до 80 | |||
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |||
|
Средняя наработка до отказа, ч, не менее |
10 | |||
|
Срок службы, лет, не менее |
35000 | |||
