Номер по Госреестру СИ: 94583-25
94583-25 Дозаторы пипеточные одноканальные и многоканальные
(КРЕЗОЛ)
Назначение средства измерений:
Дозаторы пипеточные одноканальные и многоканальные КРЕЗОЛ (далее - дозаторы) предназначены для измерения объема жидкостей, динамическая вязкость которых не превышает 1,3^10-3 Па^с.
Внешний вид.
Дозаторы пипеточные одноканальные и многоканальные
Рисунок № 1
Внешний вид.
Дозаторы пипеточные одноканальные и многоканальные
Рисунок № 2
Внешний вид.
Дозаторы пипеточные одноканальные и многоканальные
Рисунок № 3
Внешний вид.
Дозаторы пипеточные одноканальные и многоканальные
Рисунок № 4
Внешний вид.
Дозаторы пипеточные одноканальные и многоканальные
Рисунок № 5
Внешний вид.
Дозаторы пипеточные одноканальные и многоканальные
Рисунок № 6
Внешний вид.
Дозаторы пипеточные одноканальные и многоканальные
Рисунок № 7
Общие сведения
Дата публикации - 08.02.2025
Срок свидетельства - 07.02.2030
Номер записи - 196371
ID в реестре СИ - 1423294
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
KR-РАН-2000-10000, KR-РАН-20-200, KR-РАН-2-20, KR-РАН-1000-5000, KR-РАН-100-1000, KR-РАН-10-100, KR-РАF-2000-10000, KR-РFН-10000,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 64
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№256 от 2025.02.07 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Дозаторы пипеточные одноканальные и многоканальные (КРЕЗОЛ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87370-22 18.11.2027 |
Вискозиметры стеклянные капиллярные, Обозначение отсутствует Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол") (РОССИЯ г. Уфа) |
ОТ МП |
2 года |
|
92590-24 08.07.2029 |
Колбы мерные, Обозначение отсутствует Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол") (РОССИЯ г. Уфа) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
93119-24 04.09.2029 |
Ареометры стеклянные для нефти, Обозначение отсутствует Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
93383-24 03.10.2029 |
Пипетки градуированные без установленного времени ожидания, Обозначение отсутствует Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол") (РОССИЯ г. Уфа) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
93461-24 14.10.2029 |
Бюретки лабораторные стеклянные, Обозначение отсутствует Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол") (РОССИЯ г. Уфа) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
93496-24 16.10.2029 |
Цилиндры мерные, Обозначение отсутствует Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол") (РОССИЯ г. Уфа) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
93783-24 15.11.2029 |
Гигрометры психрометрические, ВИТ Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
94583-25 07.02.2030 |
Дозаторы пипеточные одноканальные и многоканальные, КРЕЗОЛ Общество с ограниченной ответственностью "Торговый дом "Крезол" (ООО "ТД "Крезол") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Дозаторы пипеточные одноканальные и многоканальные (КРЕЗОЛ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 64 | 64 | 62 | 2 | 0 | 64 | 62 | 2 |
Стоимость поверки Дозаторы пипеточные одноканальные и многоканальные (КРЕЗОЛ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на упаковку дозатора методом термопечати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Порядок работы» документа «Дозаторы пипеточные одноканальные и многоканальные КРЕЗОЛ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместительности при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356;
ТУ 26.51.52-616-31223774-2024 «Дозаторы и многоканальные КРЕЗОЛ. Технические условия».
пипеточные
одноканальные
Общество с ограниченной ответственностью
(ООО «ТД «Крезол»)
ИНН 0276162440
Юридический адрес: 450027, Республика Башкортостан, г. Уфа,
д. 2/4, эт. 4
«Торговый
дом «Крезол»
ул. Трамвайная,
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора наконечнике попеременно вакуума или избыточного давления, в результате чего в наконечник набирается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении поршня, расположенного в герметично уплотненном цилиндре. Объем дозы дозаторов определяется диаметром поршня и его перемещением.
Дозаторы представляют собой механические поршневые одноканальные и многоканальные (8-канальные) устройства с фиксированными или варьируемыми объемами доз.
Значение объема дозы дозаторов с варьируемым объемом задается вращением оси плунжера при помощи рабочей кнопки, и отображается на цифровом счетчике, встроенном в ручку дозаторов. Значение номинальной дозы дозаторов с фиксированным объемом маркируется на их корпусе.
Для работы дозаторов используются сменные наконечники. Каждый дозатор оснащен системой сброса наконечника, которая приводится в действие с помощью отдельной кнопки, расположенной на корпусе дозатора.
Дозаторы выпускаются в 51 модификации следующих серий: KR-PFH, KR-PAH, KR-PFF, KR-PAF, KR-PM8, отличающихся диапазонами дозирования, дискретностью установки объема доз, количеством каналов дозирования, вариантами исполнения корпуса. Модификации приведены в таблице 1, 2.
Дозаторы серий KR-PFH и KR-PFF одноканальные и имеют фиксированный объем дозирования. Дозаторы серии KR-PAH и KR-PAF одноканальные с варьируемым объемом дозирования. Дозаторы серии KR-PM8 8-канальные с варьируемым объемом дозирования.
Корпус дозаторов изготовлен из пластика, окрашен в цвета в соответствии с технической документацией производителя.
Серийный номер и обозначение модификации приведены на корпусе дозатора, выполнены способом лазерной печати. Серийный номер имеет цифровой или буквенно-цифровой формат.
Маркировочная табличка с серийным номером расположена на упаковке дозатора.
Общий вид дозаторов представлен на рисунке 1. Место нанесения серийного номера на дозаторы представлено на рисунке 2. Место нанесения знака утверждения типа представлено на рисунке 3.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

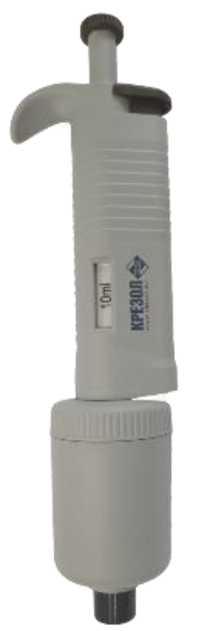

в) дозатор серии KR-PFF

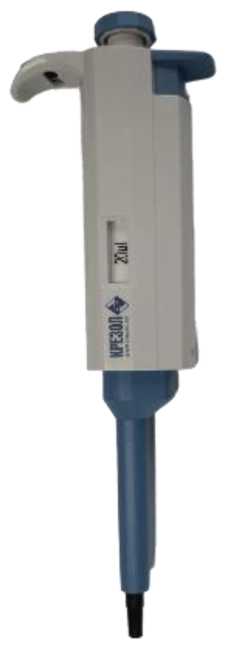

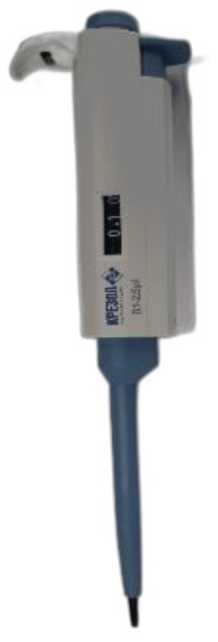

а) дозатор серии KR-PFH б) дозатор серии KR-PAH

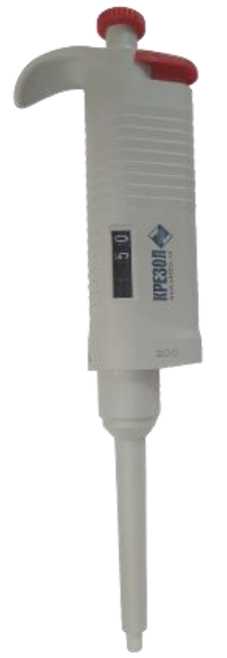

г) дозатор серии KR-PAF

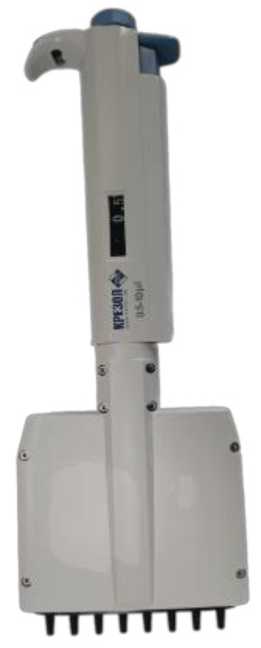

д) дозатор серии KR-PM8
Рисунок 1 - Общий вид дозаторов

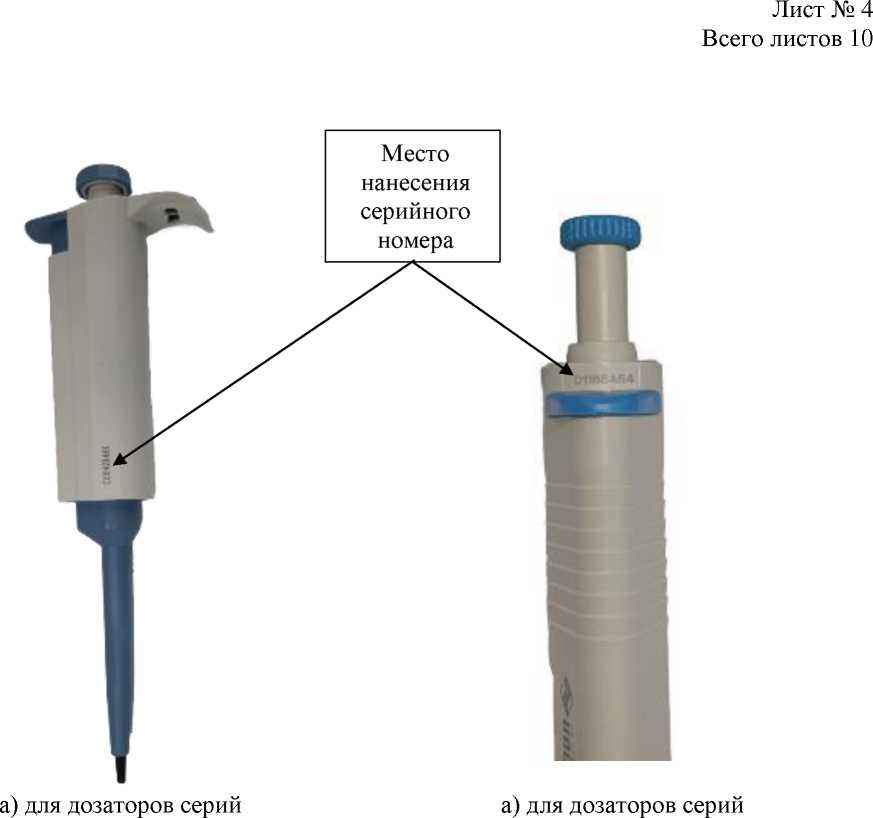

KR-PFH, KR-PAH, KR-PM8
KR-PFF, KR-PAF
Рисунок 2 - Место нанесения серийного номера на дозаторы
Дозатор пипеточный механический Крезол KR-PAH-0,1-2,5
Место нанесения знака утверждения типа
Рисунок 3 - Место нанесения знака утверждения типа
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
1 Дозатор пипеточный одноканальный и многоканальный |
КРЕЗОЛ |
1 шт. |
|
2 Инструмент для калибровки (ключ) |
- |
1 шт. |
|
3 Наконечник |
- |
1-5 шт. |
|
4 Смазка |
- |
1 шт. |
|
5 Руководство по эксплуатации |
- |
1 экз. |
|
6 Паспорт |
1 экз. | |
|
7 Методика поверки |
- |
1 экз. |
|
Примечания
| ||
Таблица 1 -
объемами доз
с
|
Обозначение модификации дозатора |
Номинальный объем дозирования, мкл |
Дискретность установки объема, мкл |
Значения объемов дозирования при поверке, мкл |
Пределы допускаемой относительной систематической погрешности, % |
Предел допускаемого относительного среднего квадратического отклонения случайной погрешности, % |
|
Дозаторы се |
рии KR-PFH | ||||
|
KR-PFH-5 |
5 |
- |
5 |
±5,0 |
5,0 |
|
KR-PFH-10 |
10 |
- |
10 |
±2,5 |
3,0 |
|
KR-PFH-20 |
20 |
- |
20 |
±2,0 |
3,0 |
|
KR-PFH-25 |
25 |
- |
25 |
±2,0 |
2,5 |
|
KR-PFH-50 |
50 |
- |
50 |
±1,5 |
2,0 |
|
KR-PFH-100 |
100 |
- |
100 |
±1,5 |
2,0 |
|
KR-PFH-200 |
200 |
- |
200 |
±1,5 |
2,0 |
|
KR-PFH-250 |
250 |
- |
250 |
±1,0 |
1,0 |
|
KR-PFH-500 |
500 |
- |
500 |
±1,0 |
1,0 |
|
KR-PFH-1000 |
1000 |
- |
1000 |
±1,0 |
1,0 |
|
KR-PFH-2000 |
2000 |
- |
2000 |
±1,0 |
1,0 |
|
KR-PFH-5000 |
5000 |
- |
5000 |
±1,0 |
1,0 |
|
KR-PFH-10000 |
10000 |
- |
10000 |
±1,0 |
1,0 |
|
Дозаторы серии KR-PFF | |||||
|
KR-PFF-5 |
5 |
- |
5 |
±5,0 |
5,0 |
|
KR-PFF-10 |
10 |
- |
10 |
±2,5 |
3,0 |
|
KR-PFF-20 |
20 |
- |
20 |
±2,0 |
3,0 |
|
KR-PFF-25 |
25 |
- |
25 |
±2,0 |
2,5 |
|
KR-PFF-50 |
50 |
- |
50 |
±1,5 |
2,0 |
|
KR-PFF-100 |
100 |
- |
100 |
±1,5 |
2,0 |
|
KR-PFF-200 |
200 |
- |
200 |
±1,5 |
2,0 |
|
KR-PFF-250 |
250 |
- |
250 |
±1,0 |
1,0 |
|
KR-PFF-500 |
500 |
- |
500 |
±1,0 |
1,0 |
|
KR-PFF-1000 |
1000 |
- |
1000 |
±1,0 |
1,0 |
|
KR-PFF-2000 |
2000 |
- |
2000 |
±1,0 |
1,0 |
|
KR-PFF-5000 |
5000 |
- |
5000 |
±1,0 |
1,0 |
|
KR-PFF-10000 |
10000 |
- |
10000 |
±1,0 |
1,0 |
Таблица 2 -
объемами доз
с
|
Обозначение модификации дозатора |
Диапазон объемов дозирования, мкл |
Дискретность установки объема, мкл |
Значения объемов дозирования при поверке, мкл |
Пределы допускаемой относительной систематической погрешности*, % |
Предел допускаемого относительного среднего квадратического отклонения случайной погрешности*, % |
|
Дозаторы се |
рии KR-PAH | ||||
|
KR-PAH-0.1-2.5 |
от 0,1 до 2,5 |
0,05 |
2,5 |
±5,0 |
3,0 |
|
1,25 |
±10,0 |
6,0 | |||
|
0,25 |
±50,0 |
30,0 | |||
|
KR-PAH-0.5-10 |
от 0,5 до 10 |
0,1 |
10 |
±2,5 |
3,0 |
|
5 |
±5,0 |
5,0 | |||
|
1 |
±12,0 |
8,0 | |||
|
KR-PAH-2-20 |
от 2 до 20 |
0,5 |
20 |
±2,0 |
3,0 |
|
10 |
±2,5 |
3,0 | |||
|
2 |
±10,0 |
5,0 | |||
|
KR-PAH-5-50 |
от 5 до 50 |
0,5 |
50 |
±2,0 |
2,5 |
|
25 |
±2,0 |
2,5 | |||
|
5 |
±10,0 |
4,0 | |||
|
KR-PAH-10-100 |
от 10 до 100 |
1 |
100 |
±1,5 |
2,0 |
|
50 |
±2,0 |
2,5 | |||
|
10 |
±8,0 |
3,0 | |||
|
KR-PAH-20-200 |
от 20 до 200 |
1 |
200 |
±1,5 |
2,0 |
|
100 |
±1,5 |
2,0 | |||
|
20 |
±8,0 |
3,0 | |||
|
KR-PAH-50-200 |
от 50 до 200 |
1 |
200 |
±0,8 |
0,3 |
|
100 |
±1,6 |
0,6 | |||
|
50 |
±3,2 |
1,2 | |||
|
KR-PAH-100-1000 |
от 100 до 1000 |
5 |
1000 |
±1,0 |
1,0 |
|
500 |
±2,0 |
1,0 | |||
|
100 |
±8,0 |
3,0 | |||
|
KR-PAH-200-1000 |
от 200 до 1000 |
5 |
1000 |
±0,8 |
0,3 |
|
500 |
±1,6 |
0,6 | |||
|
200 |
±4,0 |
1,5 | |||
|
KR-PAH-1000-5000 |
от 1000 до 5000 |
50 |
5000 |
±1,0 |
1,0 |
|
2500 |
±1,0 |
1,0 | |||
|
1000 |
±4,0 |
1,5 | |||
|
KR-PAH-2000- 10000 |
от 2000 до 10000 |
100 |
10000 |
±1,0 |
1,0 |
|
5000 |
±1,0 |
1,0 | |||
|
2000 |
±3,0 |
1,5 | |||
|
Обозначение модификации дозатора |
Диапазон объемов дозирования, мкл |
Дискретность установки объема, мкл |
Значения объемов дозирования при поверке, мкл |
Пределы допускаемой относительной систематической погрешности*, % |
Предел допускаемого относительного среднего квадратического отклонения случайной погрешности*, % |
|
Дозаторы се |
рии KR-PAF | ||||
|
KR-PAF-0.1-2.5 |
от 0,1 до 2,5 |
0,05 |
2,5 |
±5,0 |
3,0 |
|
1,25 |
±10,0 |
6,0 | |||
|
0,25 |
±50,0 |
30,0 | |||
|
KR-PAF-0.5-10 |
от 0,5 до 10 |
0,1 |
10 |
±2,5 |
3,0 |
|
5 |
±5,0 |
5,0 | |||
|
1 |
±12,0 |
8,0 | |||
|
KR-PAF-2-20 |
от 2 до 20 |
0,5 |
20 |
±2,0 |
3,0 |
|
10 |
±2,5 |
3,0 | |||
|
2 |
±10,0 |
5,0 | |||
|
KR-PAF-5-50 |
от 5 до 50 |
0,5 |
50 |
±2,0 |
2,5 |
|
25 |
±2,0 |
2,5 | |||
|
5 |
±10 |
4,0 | |||
|
KR-PAF-10-100 |
от 10 до 100 |
1 |
100 |
±1,5 |
2,0 |
|
50 |
±2,0 |
2,5 | |||
|
10 |
±8,0 |
3,0 | |||
|
KR-PAF-20-200 |
от 20 до 200 |
1 |
200 |
±1,5 |
2,0 |
|
100 |
±1,5 |
2,0 | |||
|
20 |
±8,0 |
3,0 | |||
|
KR-PAF-50-200 |
от 50 до 200 |
1 |
200 |
±0,8 |
0,3 |
|
100 |
±1,6 |
0,6 | |||
|
50 |
±3,2 |
1,2 | |||
|
KR-PAF-100-1000 |
от 100 до 1000 |
5 |
1000 |
±1,0 |
1,0 |
|
500 |
±2,0 |
1,0 | |||
|
100 |
±8,0 |
3,0 | |||
|
KR-PAF-200-1000 |
от 200 до 1000 |
5 |
1000 |
±0,8 |
0,3 |
|
500 |
±1,6 |
0,6 | |||
|
200 |
±4,0 |
1,5 | |||
|
KR-PAF-1000-5000 |
от 1000 до 5000 |
50 |
5000 |
±1,0 |
1,0 |
|
2500 |
±1,0 |
1,0 | |||
|
1000 |
±4,0 |
1,5 | |||
|
KR-PAF-2000- 10000 |
от 2000 до 10000 |
100 |
10000 |
±1,0 |
1,0 |
|
5000 |
±1,0 |
1,0 | |||
|
2000 |
±3,0 |
1,5 | |||
|
Обозначение модификации дозатора |
Диапазон объемов дозирования, мкл |
Дискретность установки объема, мкл |
Значения объемов дозирования при поверке, мкл |
Пределы допускаемой относительной систематической погрешности*, % |
Предел допускаемого относительного среднего квадратического отклонения случайной погрешности*, % |
|
Дозаторы се |
рии KR-PM8 | ||||
|
KR-PM8-0.5-10 |
от 0,5 до 10 |
0,1 |
10 |
±2,5 |
3,0 |
|
5 |
±5,0 |
5,0 | |||
|
1 |
±24,0 |
16,0 | |||
|
KR-PM8-5-50 |
от 5 до 50 |
0,5 |
50 |
±2,0 |
2,5 |
|
25 |
±2,0 |
2,5 | |||
|
5 |
±20,0 |
8,0 | |||
|
KR-PM8-50-300 |
от 50 до 300 |
5 |
300 |
±1,2 |
1,8 |
|
150 |
±1,5 |
2,0 | |||
|
50 |
±16,0 |
6,0 | |||
|
* В промежуточных точках между заданными значениями объемов дозирования при поверке показатели точности соответствуют значениям, установленным для верхних значений объемов дозирования при поверке в абсолютной форме. | |||||
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение для модификации | |
|
KR-PFH, KR-PAH, KR-PFF, KR-PAF |
KR-PM8 | |
|
Габаритные размеры дозаторов, высота, мм, не более |
300 |
350 |
|
Масса дозаторов без наконечника, г, не более |
150 |
180 |
|
Условия эксплуатации:
% |
от +15 до +30 80 | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
4 |
|
Средняя наработка на отказ, циклов |
100000 |
