Номер по Госреестру СИ: 87561-22
87561-22 Тахеометр электронный
(Leica TS60 I)
Назначение средства измерений:
Тахеометр электронный Leica TS60 I (далее - тахеометр) предназначен для измерений и передачи единицы длины (приращений координат) и единицы плоского угла, в том числе применяемых при определении координат пунктов при геодезических построениях.
Аналитический паспорт типа средства измерений
87561-22 — Тахеометр электронный
Leica TS60 I
"Leica Geosystems AG"
ШВЕЙЦАРИЯ
МПИ: 1 год
Действует
1
организаций2
владельцев1
версий5
Всего поверок
по агрегатам с 2010 года
2
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
1
Организаций-поверителей
эффективное число: 1
2
Владельцев СИ
эффективное число: 2
2
Экземпляров СИ
по агрегатам владельцев / организаций
80%
Периодические поверки
первичные: 20%
0%
Непригодность
0 извещений
100%
Поверки юрлиц
доля в общем объёме
4 502 ₽
Средневзвешенная цена
медиана: 4 502 ₽
100%
Покрытие ценами
расчётный известный объём: 4 502 ₽
2 021,0 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
10 000
Концентрация поверителей
HHI; доля топ-5: 100%
5 000
Концентрация владельцев
HHI; доля топ-5: 100%
1
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
14
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 5 поверок; пик пришёлся на 2026 год (2).
- Последний завершённый год показал рост на 0% (2024 к 2023).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 0%.
- Рынок представлен 1 организациями; концентрация высокая (HHI 10000), доля топ-5 — 100%.
- В базе найдено 2 владельцев и 2 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 4 502 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 4 502 руб.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 021,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2026 — 2
Долгосрочный CAGR: 0%
Активных версий: 1
Ценовой диапазон: 4 502–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 1 | 3 | 3,00 |
| ООО НПП "РусГеоЦентр" | Юридические лица | 1 | 2 | 2,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 220cecc2-6c08-a1f2-ed88-c4a225e19e75 | 87561-22 | 2022-12-09 | — | актуальная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Тахеометр электронный
Рисунок № 1
Общие сведения
Дата публикации - 09.12.2022
Срок свидетельства -
Номер записи - 189530
ID в реестре СИ - 1404197
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации
Производитель
Изготовитель - "Leica Geosystems AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3024 от 2022.12.02 ПРИКАЗ_Об утверждении типов средств измерений (25)
Наличие аналогов СИ: Тахеометр электронный (Leica TS60 I)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Leica Geosystems AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80585-20 31.12.2025 |
Аппаратура геодезическая спутниковая, Leica GMX910, Leica iCG30 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
81373-21 29.03.2026 |
Сканеры лазерные мобильные, Leica BLK2GO "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
81723-21 29.04.2026 |
Тахеометры электронные, серий Leica TS16 P Arctic, Leica TS16 G, Leica TM60 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
82995-21 |
Тахеометр электронный, Leica TS30 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
83335-21 05.10.2026 |
Аппаратура геодезическая спутниковая, GS18 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
83632-21 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
84233-21 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
85709-22 01.06.2027 |
Системы лазерные координатно-измерительные сканирующие авиационные, Leica "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
87560-22 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
87561-22 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
88002-23 |
Тахеометр электронный, Leica TСА2003 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
90318-23 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
91063-24 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
95562-25 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Кто поверяет Тахеометр электронный (Leica TS60 I)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 5 | 2 | 1 | 4 | 0 | 5 | 1 | 4 |
Стоимость поверки Тахеометр электронный (Leica TS60 I)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) «Leica Captivate» предназначено для обеспечения взаимодействия узлов тахеометра, сохранения и экспорта измеренных величин и импорта исходных данных. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Leica Captivate MS/TS fw |
|
Номер версии (идентификационный номер) ПО |
6.50 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
032D796E |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на боковую панель тахеометра в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Приложении 4. Проведение измерений документа «Тахеометр электронный Leica TS60 I. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений единицы плоского угла».
Правообладатель«Leica Geosystems AG», Швейцария Адрес: CH-9435 Heerbrugg, Switzerland
Телефон: +41 71 727 31 31
Факс: +41 71 727 46 74
Web-сайт: www.geosystems.ru
E-mail: info@leica-geosystems.com
Изготовитель
«Leica Geosystems AG», ШвейцарияАдрес: CH-9435 Heerbrugg, Switzerland
Телефон: +41 71 727 31 31
Факс: +41 71 727 46 74
Web-сайт: www.geosystems.ru
E-mail: info@leica-geosystems.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)ИНН 5044000102
Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Правообладатель
«Leica Geosystems AG», Швейцария Адрес: CH-9435 Heerbrugg, SwitzerlandТелефон: +41 71 727 31 31
Факс: +41 71 727 46 74
Web-сайт: www.geosystems.ru
E-mail: info@leica-geosystems.com
Принцип действия тахеометра основан на измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала - «темно» или «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которых вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера составляет 658 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии с межгосударственным стандартом ГОСТ IEC 60825-1-2013 «Безопасность лазерной аппаратуры».
Конструктивно тахеометр выполнен в виде пластикового моноблока. Тахеометр оснащен пьезоприводом и имеет автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме. У тахеометра на передней и задней панелях расположены цветные сенсорные жидкокристаллические дисплеи с кнопками управления. На боковых панелях расположены: аккумуляторный отсек, слот для подключения карты памяти формата SD объёмом до 8 Гбайт, USB-порт для подключения внешних устройств, наводящие винты управления приводом для точного наведения на цель, винт фокусировки и две кнопки автофокусировки.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на карте памяти формата SD и впоследствии могут быть переданы на внешние устройства. Также тахеометр оснащен портом RS232 для подключения к персональному компьютеру.
Общий вид тахеометра с указанием места нанесения знака утверждения типа приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер тахеометров размещается на корпусе тахеометров в числовом формате в виде наклейки типографским способом.

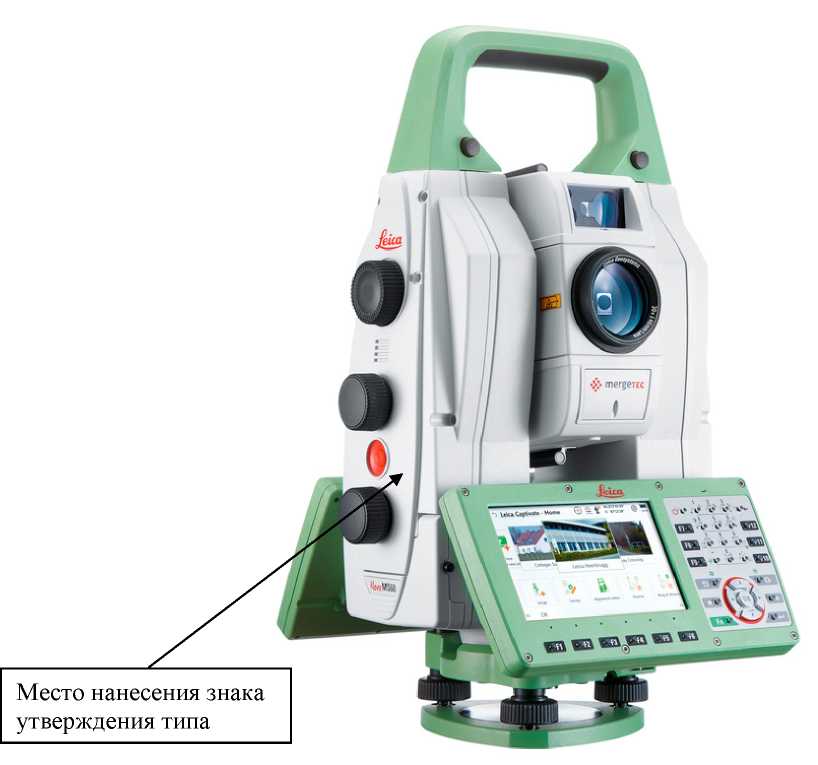

Рисунок 1 - Общий вид тахеометра с указанием места нанесения знака утверждения типа
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Таблица 4 - Комплектность тахеометра
|
Наименование |
Обозначение |
Количество |
|
Тахеометр электронный |
Leica TS60 I, зав. № 890303 |
1 шт. |
|
Стилус для сенсорного экрана |
3 шт. | |
|
Набор инструментов для юстировки |
1 шт. | |
|
Транспортировочный кейс |
1 шт. | |
|
Защитный чехол от осадков |
1 шт. | |
|
Защитная бленда на объектив |
1 шт. | |
|
Трегер |
1 шт. | |
|
Аккумулятор |
1 шт. | |
|
Зарядное устройство |
1 шт. | |
|
Кабель передачи данных mini-USB |
1 шт. | |
|
Карта памяти SD |
1 шт. | |
|
Диагональная насадка на окуляр |
1 шт. | |
|
Противовес на объектив для использования окулярной насадки |
1 шт. | |
|
Тахеометр электронный Leica TS60 I. Руководство по эксплуатации |
1 экз. | |
|
Тахеометр электронный Leica TS60 I. Паспорт |
- |
1 экз. |
|
Тахеометр электронный Leica TS60 I. Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений углов, градус1) горизонтальных вертикальных |
от 0 до 360 от -50 до +90 |
|
Диапазон измерений расстояний (стандартная призма), м |
от 1,5 до 3500 |
|
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,997), секунда |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений расстояний (стандартная призма), мм |
±(0,2+0,540'6 Ъ)2) |
|
Пределы допускаемой абсолютной погрешности лазерного центрира, мм |
±1,5 |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
У величение зрительной трубы, крат, не менее |
30 |
|
Диаметр входного зрачка, мм, не менее |
40 |
|
У гловое поле зрения зрительной трубы, не менее |
1°30' |
|
Наименьшее расстояние визирования, м, не менее |
1,7 |
|
Диапазон компенсации компенсатора, минута |
±4 |
|
Цена деления круглого установочного уровня, минута /2 мм |
6 |
|
Дискретность отсчитывания измерений углов, секунда |
0,1 |
|
расстояний, мм |
0,1 |
|
Напряжение питания постоянного тока, В внутренний аккумулятор |
14,8 |
|
внешний источник питания |
13,0 |
|
Диапазон рабочих температур, °С |
от -20 до +50 |
|
Габаритные размеры, мм, не более длина |
248 |
|
ширина |
248 |
|
высота |
360 |
|
Масса без аккумулятора, кг, не более |
7,27 |
