Номер по Госреестру СИ: 95562-25
95562-25 Тахеометр электронный
(Leica TS60 I)
Назначение средства измерений:
Тахеометр электронный Leica TS60 I (далее - тахеометр) предназначен для измерений единицы длины (приращений координат) и передачи единицы длины рабочим эталонам 3-го разряда - базисам эталонным и пространственным полигонам методом прямых измерений по Государственной поверочной схеме для координатно-временных средств измерений, утвержденной приказом Росстандарта № 1374 от 7 июня 2024 г.; единицы плоского угла рабочим эталонам 3-го разряда - установкам для поверки тахеометров, теодолитов и нивелиров, коллиматорным стендам и сетям микротриангуляции полигонов методом прямых измерений, рабочим эталонам 4-го разряда - теодолитам и тахеометрам электронным точным методом сличения при помощи компаратора, средствам измерений - измерительным преобразователям угла методом прямых измерений, теодолитам и тахеометрам электронным точным методом сличения при помощи компаратора, теодолитам и тахеометрам электронным точным, измерительным преобразователям угла методом непосредственного сличения по Государственной поверочной схеме для средств измерений плоского угла, утвержденной приказом Росстандарта № 2482 от 26 ноября 2018 г., в том числе применяемых при определении координат пунктов при геодезических построениях.
Внешний вид.
Тахеометр электронный
Рисунок № 1
Внешний вид.
Тахеометр электронный
Рисунок № 2
Внешний вид.
Тахеометр электронный
Рисунок № 3
Внешний вид.
Тахеометр электронный
Рисунок № 4
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства -
Номер записи - 197337
ID в реестре СИ - 1425806
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - "Leica Geosystems AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 250 дн.
Приказы РСТ, где упоминается данный тип СИ
№1014 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Тахеометр электронный (Leica TS60 I)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Leica Geosystems AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80585-20 31.12.2025 |
Аппаратура геодезическая спутниковая, Leica GMX910, Leica iCG30 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
81373-21 29.03.2026 |
Сканеры лазерные мобильные, Leica BLK2GO "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
81723-21 29.04.2026 |
Тахеометры электронные, серий Leica TS16 P Arctic, Leica TS16 G, Leica TM60 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
82995-21 |
Тахеометр электронный, Leica TS30 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
83335-21 05.10.2026 |
Аппаратура геодезическая спутниковая, GS18 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
83632-21 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
84233-21 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
85709-22 01.06.2027 |
Системы лазерные координатно-измерительные сканирующие авиационные, Leica "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
87560-22 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
87561-22 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
88002-23 |
Тахеометр электронный, Leica TСА2003 "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
90318-23 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
91063-24 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
95562-25 |
Тахеометр электронный, Leica TS60 I "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Кто поверяет Тахеометр электронный (Leica TS60 I)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Тахеометр электронный (Leica TS60 I)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В тахеометре используется встроенное программное обеспечение (далее - ПО) «Leica Captivate», осуществляющее взаимодействие узлов тахеометра, сохранение и экспорт измеренных величин, импорт исходящих данных. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Leica Captive MS/TS fw |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.2 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации в верхнем левом углу.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Приложении 4 «Проведение измерений» документа «Тахеометр электронный Leica TS60 I. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла».
Правообладатель«Leica Geosystems AG», Швейцария
Адрес: CH-9435 Heerbrugg, Switzerland
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Принцип действия тахеометра основан на повороте зрительной трубы (линии визирования) в горизонтальной и вертикальной плоскостях с возможностью одновременного измерения углов и расстояний до объектов вдоль линии визирования. Принцип действия угломерной системы основан на использовании фотоэлектрических угловых энкодеров горизонтального и вертикального углов. В лазерном дальномере реализован метод, использующий измерение разности фаз излучаемого и отражаемого модулированного лазерного излучения.
Конструктивно тахеометр выполнен единым блоком. Тахеометр оснащен пьезоприводом и имеет автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме. На передней и задней панелях расположены цветные сенсорные жидкокристаллические дисплеи с кнопками управления. На боковых панелях расположены: аккумуляторный отсек, слот для подключения карты памяти формата SD объемом до 8 Гбайт, наводящие винты управления приводом для точного наведения на цель, винт фокусировки и две кнопки автофокусировки. В нижней части тахеометра находится разъём RS232C, используемый для передачи данных, управления тахеометром, внешнего питания.
Длина волны излучения лазерного дальномера составляет 0,658 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом ГОСТ 1ЕС 60825-1-2023 «Безопасность лазерной аппаратуры. Часть 1. Классификация оборудования и требования».
К данному типу средства измерений относится тахеометр электронный Leica TS60 I, заводской номер 897204.
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Заводской номер тахеометра в числовом формате нанесен методом гравировки на наклейке, расположенной на корпусе тахеометра.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено.
Общий вид тахеометра приведен на рисунке 1. Место размещения заводского номера приведено на рисунке 2.

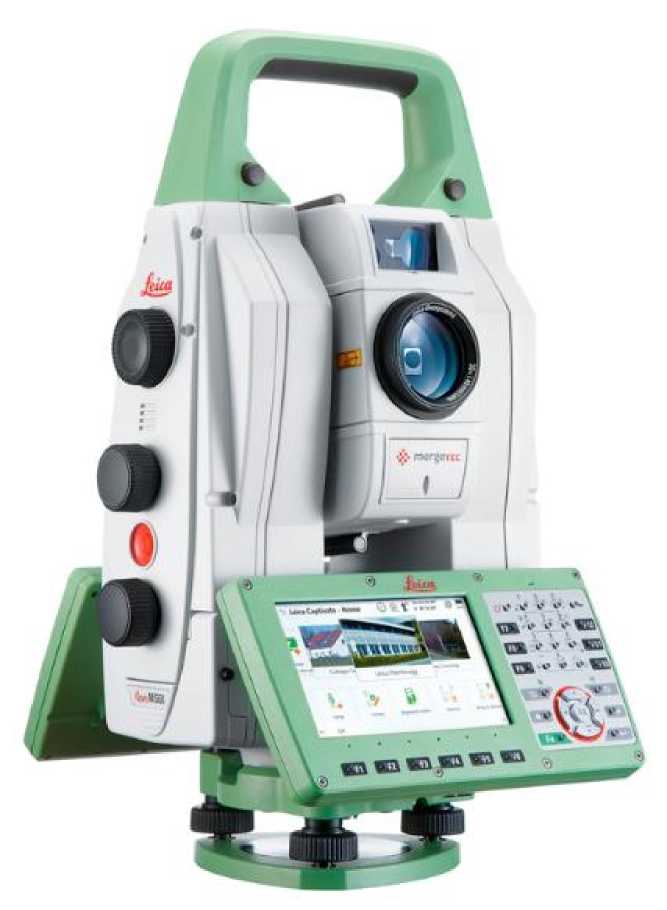

Рисунок 1 - Общий вид тахеометра

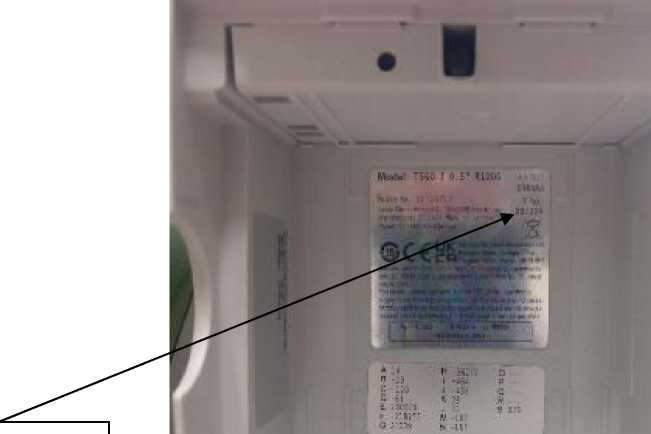

Место размещения заводского номера
Рисунок 2 - Место размещения заводского номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Тахеометр электронный, заводской номер 897204 |
Leica TS60 I |
1 шт. |
|
Стилус для сенсорного экрана |
3 шт. | |
|
Набор инструментов для юстировки |
1 шт. | |
|
Транспортировочный кейс |
1 шт. | |
|
Защитный чехол от осадков |
1 шт. | |
|
Защитная бленда на объектив |
1 шт. | |
|
Трегер |
1 шт. | |
|
Аккумулятор |
1 шт. | |
|
Зарядное устройство |
1 шт. | |
|
Кабель передачи данных mini-USB |
1 шт. | |
|
Карта памяти SD |
1 шт. | |
|
Тахеометр электронный Leica TS60 I. Руководство по эксплуатации |
- |
1 экз. |
|
Тахеометр электронный Leica TS60 I. Паспорт |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений углов, градус 1) горизонтальных вертикальных |
от 0 до 360 от -50 до +90 |
|
Допускаемое среднее квадратическое отклонение измерений углов, секунда |
0,15 |
|
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,99), секунда |
±0,5 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений расстояний, м стандартная призма |
от 1,5 до 3000 |
|
Пределы допускаемой абсолютной погрешности измерений расстояний, мм стандартная призма |
±(0,2 + 0,5-10-6-L) 2) |
|
Примечания:
| |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °С |
от -20 до +50 |
|
Габаритные размеры, мм, не более: | |
|
длина |
248 |
|
ширина |
248 |
|
высота |
360 |
|
Масса без аккумулятора, кг, не более |
7,3 |
